Jednomodno vs višemodno vlakno: 2026 Potpuni vodič

Prošlog mjeseca, naš prodajni tim u Evoluxu primio je hitan poziv od logističke kompanije iz New Jerseya. Upravo su završili bolnu-i skupu-lekciju u odabiru vlakana. Instalirali su OM3 multimode patch kablove i pigtaile u svom novom skladištu od 50.000 kvadratnih stopa, da bi šest mjeseci kasnije otkrili da njihov WMS dobavljač zahtijeva 10 km veze do korporativnog centra podataka. Popravka? Izvlačenje kablova u vrijednosti od 47.000 USD-uključujući stotine LC konektora, SC adaptera i unaprijed{12}}završenih patch kablova-i početak rada sa jednim načinom rada.

Ovaj vodič postoji kako ne biste napravili istu grešku.

U kompaniji Evolux Fiber, sa 12+ godina proizvodnje optičkih konektora, patch kablova i rješenja za povezivanje za 50+ zemalja, vidjeli smo da se ovaj scenario odigrao bezbroj puta. Istina je da biranje između single-mode i multimode vlakana nije samo vezano za kabl-već za razumijevanje kako vaš izbor utiče na svaku komponentu u optičkoj vezi: konektore, adaptere, pigtaile, patch kablove i razdjelnike.

Odgovor od 30 sekundi (za one koji su u žurbi)

Još čitate? Dobro. Hajdemo dublje.

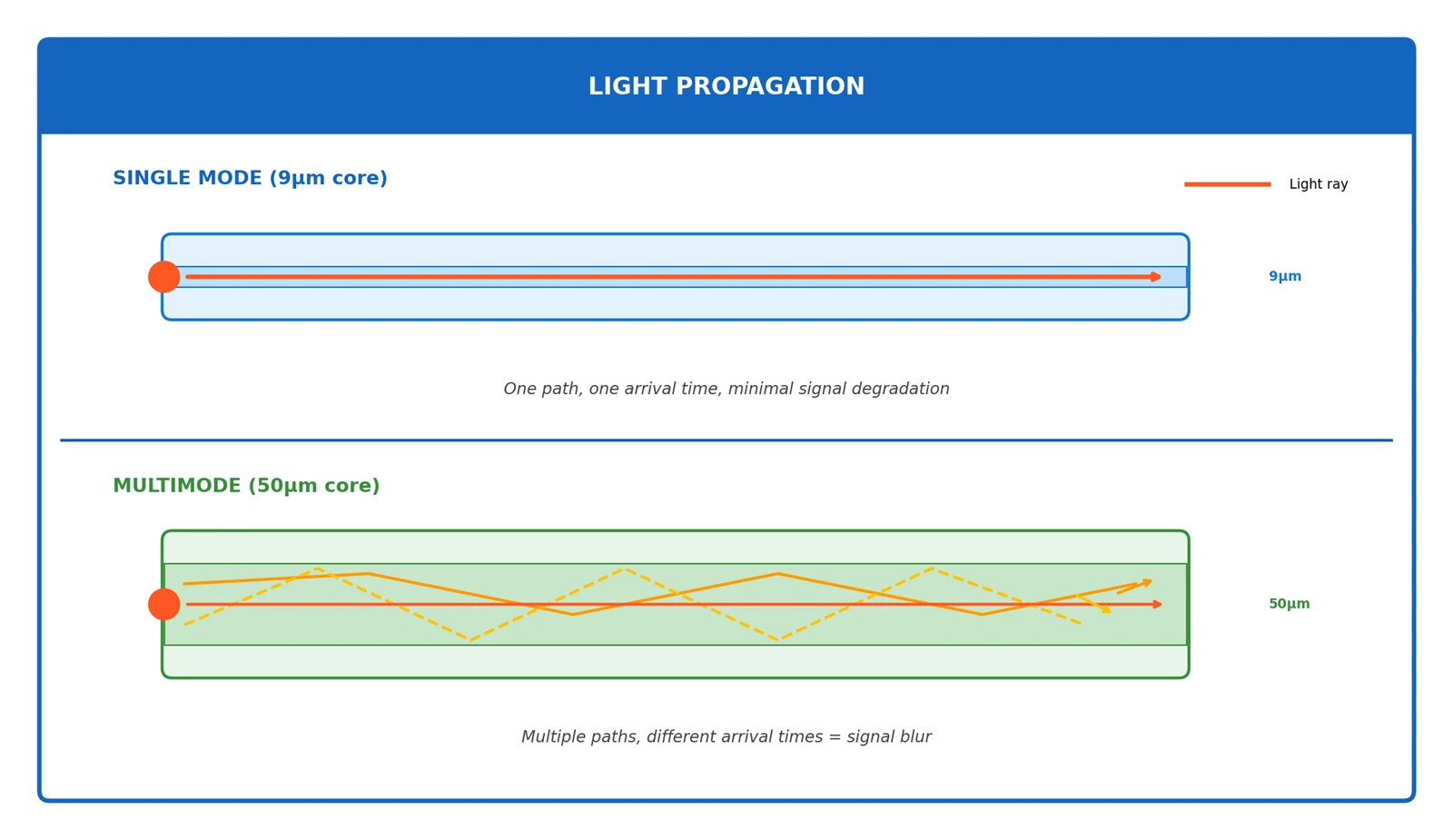

Razumijevanje fundamentalne razlike

Evo analogije koja zapravo funkcionira:

Single mod fiber je poput snajperske puške-jedan precizan snop, putuje daleko, zahtijeva preciznu optiku. Jezgro od 9 µm (oko 1/10 širine ljudske kose) dozvoljava samo jedan put svjetlosti, eliminirajući "eho" koji degradira signale na udaljenosti.

Višemodno vlakno je poput puške-više kuglica (svjetlosni modovi) raširenih, efikasna na blizinu, lakša za ciljanje. Jezgro od 50 µm ili 62,5 µm omogućava svjetlosti da se odbija na stotine različitih staza, što je dobro za kratke udaljenosti, ali stvara probleme s vremenom (modalnu disperziju) kako se udaljenost povećava.

Ovo nije samo akademsko-već direktno utiče na to koliko daleko vaš signal može putovati i kojom brzinom.

Kako vrsta vlakana utiče na vaš izbor konektora

Evo što vam većina vodiča ne kaže: single mode i multimode vlakna koriste fizički identične konektore-ali zahtjevi za performanse su potpuno drugačiji.

Matrica kompatibilnosti konektora

Kritički uvid:Dok konektori izgledaju identično, single mode konektori zahtijevajustrože tolerancije. Konektor sa gubitkom umetanja od 0,3 dB je prihvatljiv za multimod, ali može uzrokovati kvarove veze u dugotrajnim-modnim aplikacijama.

Poljski tipovi: APC vs UPC

Evolux savjet:Nikada nemojte spajati APC konektore sa UPC konektorima-ugaoni prsten će oštetiti oba kraja i uzrokovati ozbiljan gubitak signala. NašLC APC konektoriima precizno poliranje pod uglom od 8 stepeni za maksimalni povratni gubitak.

Odabir poveznog kabla prema vrsti vlakana

Prilikom naručivanja optičkih kablova, tip vlakna diktira sve:

Evolux proizvod u centru pažnje:Našsingle mode i multimode patch kabloviDostupne su u dužinama od 0,3m do 500m, sa dupleks, simpleks, oklopnim i uniboot konfiguracijama. Svi patch kablovi prolaze 100% optičko testiranje prije isporuke.

Specifikacije koje su zapravo važne

Jezgra i oblaganje: Fizička osnova

Zašto je ovo važno:To sićušno jednostruko jezgro od 9 µm je i blagoslov i prokletstvo. Zahteva laser-precizno poravnanje tokom spajanja i povezivanja (povećava troškove instalacije), ali praktično eliminiše modalnu disperziju.

Slabljenje: Gubitak signala po kilometru

za poneti:Jednostruki način rada na 1550nm gubi samo 0,22 dB po kilometru-to je otprilike14x manjenego multimod na 850nm. Preko 10 km trčanja, to je razlika između upotrebljivog signala i statičkog.

Bandwidth: The Speed ​​Ceiling

Evo šta vam prodavci ne kažu:OM5 "28000 MHz·km" zvuči impresivno, ali je važno samo za SWDM (Short Wavelength Division Multiplexing) aplikacije. Za standardnu ​​SR4 optiku, OM5 radi identično kao OM4.

MPO/MTP: mjenjač igara visoke{0}}gustine

Za centre podataka koji koriste 40G, 100G ili 400G, izbor konektora je često važniji od vrste vlakna. MPO/MTP konektori omogućavaju paralelnu optiku koja jednostavno nije moguća s tradicionalnim LC/SC vezama.

Jednostruki način u odnosu na višemod u MPO/MTP aplikacijama

Zamjena{0}}je jasna:

Single modkoristi manje vlakana, ali skuplje primopredajnike

Multimodekoristi više vlakana, ali jeftinije primopredajnike zasnovane na VCSEL-u

MPO/MTP polaritet i rod

Ovdje mnoge instalacije pogreše:

Evolux stručnost:NašMTP/MPO patch kablovidostupni su u konfiguracijama od 8, 12 i 24- vlakana sa polaritetom tipa A, B ili C. Nudimo i MTP-prekidne kablove za prelazak između paralelnih i dupleks veza.

Matrica stvarnog{0}}sveta

Ovdje se guma susreće s cestom. Sastavio sam stvarne testirane udaljenosti, a ne samo brojeve specifikacija:

Usporedba udaljenosti standarda Etherneta

*Potreban je patch kabl za kondicioniranje režima

Kritički uvid:Primijetite kako se multimode udaljenosti dramatično smanjuju kako se povećavaju brzine. Na 25G, OM3 dostiže maksimalnu visinu od samo 70 metara-što je jedva dovoljno za jedan red rekova u velikom data centru.

Jednačina troškova: Složenije je nego što mislite

Cijene primopredajnika (Q1 2025, kompatibilni moduli)

Anomalija 40G:Zašto je 40G single mode 8x skuplji? Koristi četiri laserske talasne dužine (LR4=4 x 1310nm CWDM), dok multimod SR4 koristi četiri paralelna vlakna sa jeftinim VCSEL-ovima. Ovo je slatko mjesto gdje multimod apsolutno pobjeđuje na cijeni.

Ukupni trošak vlasništva: 10-godišnji pregled

Dozvolite mi da podijelim stvarnu računicu iz projekta iz 2024. godine:

Scenario:Data centar sa 500 čvorova, prosječna udaljenost veze 150m, planiranje za 10G danas, 100G za 5 godina

"Čekaj, multimode pobjeđuje za 185 hiljada dolara?"

Ne tako brzo. Evo šta se dešava kada produžimo na 15 godina i dodamo 400G:

Preokret radnje:Čak i sa ponovnim kabliranjem, multimod i dalje pobjeđuje u ovom scenariju. Ali-a ovo je ključno-u trenutku kada vaši 400G linkovi pređu 100m, pojedinačni način rada postaje obavezan bez obzira na prethodnu investiciju.

Moja iskrena preporuka o cijeni

"Ako gradite infrastrukturu koja treba da traje nakon 2030. godine, premija jednog načina rada je osiguranje, a ne trošak."

Industrija umrežavanja očito se kreće prema jednom načinu rada. Intelova Silicon Photonics, Broadcomova 800G mapa puta i arhitekture hiperskalera favorizuju single mode. OM5 je trebao proširiti relevantnost multimode, ali usvajanje je bilo mlako.

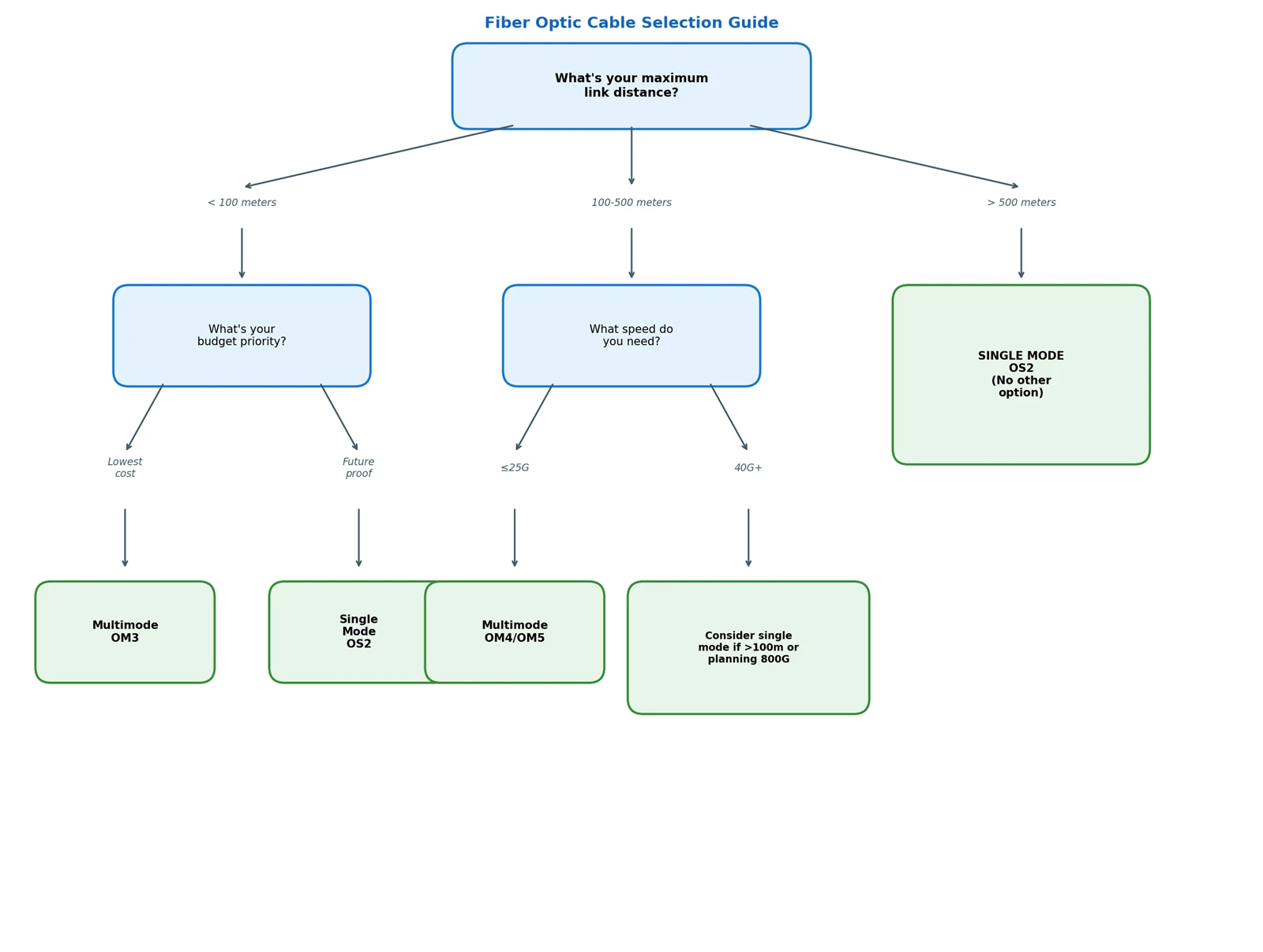

Okvir za odlučivanje: praktični dijagram toka

Real-Svjetske studije slučaja

Slučaj: E-Commerce Fulfillment Center (Phoenix, AZ)

izazov:Objekat od 200.000 kvadratnih stopa, 3,000+ IoT uređaja, 40G okosnica, ekstremne temperaturne varijacije (odjeljci skladišta se kreću od -20 stepeni zamrzivača do 45 stepeni utovarnih dokova)

Početni plan:OM4 multimod u cijelom

Šta se dogodilo:Ljetne temperature u dijelovima bez -klimatske-kontrole izazvale su neočekivanu degradaciju signala. Više prigušivanje u više modova u kombinaciji sa-indukovanim proširenjem konektora izazvalo je povremene kvarove.

Rješenje:Hibridna implementacija-OM4 za klimatske{2}}međusobne veze sa podacima u prostoriji sa podacima, jedan način rada za sve veze koje prolaze kroz temperaturne{3}}promjenjive zone.

lekcija: Temperaturna tolerancija je bitna. Niže prigušenje u jednom modu daje veću marginu za stres okoline.

FTTH & PON mreže: gdje dominira jednostruki način rada

U implementacijama Fiber-to--Home (FTTH), single mode vlakno jejedini praktičan izbor. Evo zašto i kako ga PLC razdjelnici čine ekonomičnim:

Zašto FTTH mora biti Single Mode

Vodič za odabir PLC razdjelnika

PLC (Planar Lightwave Circuit) razdjelnici dijele optičke signale da opslužuju više pretplatnika iz jednog vlakna:

Opcije faktora forme:

Gola vlakna- Za tacne za spajanje u uličnim ormarićima

Mini modul- Kompaktan, za priključne kutije

ABS kutija- Čvrsto, za vanjsku distribuciju

LGX kaseta- Rack-montaža, za centralne kancelarije

Montaža na rack (1U/2U)- Visoka-ODF integracija

Evolux rješenje:NašPLC razdjelniciomjeri podrške od 1:2 do 1:64 sa odličnom ujednačenošću (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

Slučaj: Hospital Campus Network (Boston, MA)

izazov:Satelitske zgrade glavne bolnice + 4, udaljenosti od 200m do 2,3km, usklađenost s HIPAA koja zahtijeva segmentaciju mreže, 10G danas sa 100G planiranim za PACS snimanje

Odluka:Jednostruki način rada OS2 za sve veze između-zgrada, OM4 unutar zgrada

Ključni uvid:Tehnički tehnički direktor mi je rekao: "Pricijenili smo multimod za najdužu vezu zgrade na 400m. Uspjelo je. Onda nas je pravni savjet podsjetio da veze za podatke o pacijentima zahtijevaju redundantne staze. Naša rezervna ruta kroz strukturu parkiranja bila je 600m. Jednostruki način rada je bio jedini odgovor."

lekcija: Uvijek mapirajte svoje suvišne staze, a ne samo primarne rute.

Slučaj: Financial Trading Floor (Chicago, IL)

izazov:Ultra-zahtjevi niske latencije (<5 microseconds switch-to-switch), 100G fabric, 50m average link length

Iznenađujući izbor:OM4 multimode

Obrazloženje:Na udaljenosti od 50m, VCSEL laseri multimodnih primopredajnika zapravo imaju brže vrijeme porasta od single modnih DFB lasera. Razlika u kašnjenju je nanosekunde, ali u visoko-trgovini visoke frekvencije, nanosekunde su novac.

lekcija: Optimizacija kašnjenja ponekad daje prednost multimodu za vrlo kratke, vrlo brze veze.

Tehnološki trendovi za 2026. koje biste trebali znati

Uspon 800G i dalje

Standard IEEE 802.3df (ratificiran 2024.) uvodi:

800GBASE-SR8:Multimode, 8 traka x 100G, max 50m na ​​OM4

800GBASE-DR8:Jednostruki način rada, 8 x 100G, domet 500m

Obratite pažnju na kaznu udaljenosti od 800G-samo 50 metara. Za centre podataka u hiperskali s dužinama redova većim od 30 m, ovo ne ostavlja gotovo nikakvu marginu.

Co-Pakovana optika (CPO) i Silicon Photonics

Intel, Broadcom i AMD se svi klade na silikonsku fotoniku-koja je inherentno single mode tehnologija. CPO integriše optičke primopredajnike direktno u prekidače ASIC, a rane implementacije (očekuju se 2026-2027) su isključivo single mode.

šta ovo znači:Sljedeća generacija mrežnog hardvera bit će optimizirana za single mode. Multimode ne nestaje, ali ulaganja u njegovo unapređenje su značajno usporila.

Savijanje{0}}Neosjetljivo vlakno

Oba tipa vlakana sada imaju varijante-neosjetljive na savijanje (ITU-T G.657 za single mode, OM4-BI za multimode). Oni tolerišu uže radijuse savijanja bez gubitka signala-koja je ključna za okruženja zakrpa visoke gustine.

Preporuka:Uvijek navedite vlakno-neosjetljivo na savijanje za nove instalacije. Premija troškova je zanemarljiva (<5%), and it dramatically simplifies cable management.

Uobičajene greške koje treba izbjegavati

Greška 1: miješanje tipova vlakana bez kondicioniranja

Problem:Neko povezuje primopredajnik jednog moda sa multimodnim vlaknom (ili obrnuto), očekujući da "samo radi".

Šta se zapravo događa:Na 1G sa 1000BASE-LX optikom i patch kablom za kondicioniranje načina rada, ovo može raditi do 550m. Na 10G i više, to uopće ne radi. Modalna neusklađenost uzrokuje ozbiljnu degradaciju signala.

pravilo:Nikada nemojte miješati vrste vlakana bez eksplicitnog inženjerskog opravdanja i ispravnih kablova za kondicioniranje.

Greška 2: Ignorisanje kvaliteta konektora

Problem:Korištenje jeftinih konektora ili nepravilne prakse čišćenja.

matematika:Jedan prljavi konektor može dovesti do gubitka od 1-3 dB. Na 300m OM4 linku na 100G, vaš ukupni budžet za gubitak je samo oko 2,6 dB. Jedan loš konektor i prekoračili ste budžet.

pravilo:Investirajte u kvalitetne konektore, očistite prije svakog povezivanja, pregledajte optičkim niskom.

Uloga pigtaila u prestanku vlakana

Prilikom postavljanja trajne optičke infrastrukture,pigtailssu most između sirovog kabla i priključne opreme:

Zašto su svice bitne:Fabrički{0}}završeni pigtailovi imaju zagarantovane optičke performanse (obično<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

Evolux linija proizvoda:Našfiber optički pigtailsdolaze u LC, SC, FC i ST konfiguracijama sa OS2 single mode ili OM1-OM5 multimode vlaknima. Dostupan u formatima trake sa čvrstim puferom od 0,9 mm ili 12/24 vlakana, dužine od 0,5 m do 5 m.

Odabir vlakana{0}}specifičan za industriju

Različite industrije imaju jedinstvene zahtjeve koji utječu na odluke jednog načina u odnosu na višemod:

Telekomunikacije i ISP-ovi

Evolux Telecom Solutions:Opslužujemo 50+ telekom operatere širom svijeta sa end-do-komponentama FTTH uključujući unaprijed-konektirane kablove, 1:32 LGX razdjelnike i zidne- terminalne kutije.

Data Centers

Evolux Data Center Solutions:Naši MTP/MPO trunk kablovi i sklopovi za izvlačenje su dizajnirani za 40G/100G/400G paralelnu optiku sa ultra-malim gubitkom umetanja (<0.35dB per connector).

5G mreže

Evolux 5G rješenja:Naši industrijski{0}}kablovi na otvorenom imaju IP67/IP68 hidroizolaciju, UV-otporne omote i radne temperature od -40 stepeni do +85 stepeni.

Zdravstvo i medicinska slika

Posebna pažnja:Bolnice zahtijevaju EMI{0}}imune kablove za MRI apartmane i hiruršku robotiku.

Pametni gradovi i industrijski IoT

Greška 3: Zaboravljanje gustoće patch panela

Problem:Planiranje pokretanja vlakana bez uzimanja u obzir ograničenja patch panela.

stvarnost:Jednomodni LC konektori i višemodni LC konektori su fizički identični. Ali manje jezgro jednog načina rada zahtijeva strože tolerancije u patch panelima velike gustine. Budžet 15-20% više za infrastrukturu panela jednog moda.

Greška 4: preko-određivanje višestrukog načina rada

Problem:Instaliranje OM5 "za svaki slučaj" kada bi OM4 bio dovoljan.

stvarnost:Prednosti OM5 se materijaliziraju samo sa SWDM4 primopredajnicima. Ako koristite standardnu ​​SR4/SR8 optiku, OM5 i OM4 rade identično. Uštedite 25% premije troškova osim ako nemate posebne SWDM planove.

Često postavljana pitanja

P: Mogu li instalirati oba tipa vlakana u budućnosti{0}}?

A:Da, i mnoga preduzeća rade upravo to-to se zove "hibridna" ili "paralelna" infrastruktura. Pokrenite jednostruki način rada za okosnicu/uzlazne veze i višenačin za pristupni sloj. Samo održavajte strogu dokumentaciju i kodiranje boja.

P: Moj dobavljač kaže da je multimod "dovoljno dobar" za 400G. Da li su u pravu?

A:Tehnički da, ali uz upozorenje. 400GBASE-SR8 radi na OM4 do 100m. Međutim, potrebno je 16 vlakana (8 TX + 8 RX) u poređenju sa 2 vlakna jednog načina rada za 400GBASE-DR4. Faktor cijene MTP-16 u odnosu na LC duplex infrastrukturu prije nego što odlučite.

P: Šta je sa vlaknima za radnu površinu? Koji tip?

A:Za većinu kancelarijskih okruženja ispod 100m, multimod OM3 nudi najbolju ekonomičnost. Izuzetak: Ako se nalazite u okruženju kampusa gdje se veze na desktopu mogu agregirati na većim udaljenostima, jednostruki način rada pojednostavljuje arhitekturu.

P: Da li je jednostruki način rada teže prekinuti na terenu?

A:Bilo je, istorijski. Moderni pred{1}}polirani konektori i fuzioni spojnici su u velikoj mjeri eliminisali ovaj jaz. Završetak na terenu dodaje oko 10-15% vremenske/troškovne premije za single mode u odnosu na multimode. Za stalnu infrastrukturu to je zanemarivo.

P: Mi smo mala firma sa serverskom sobom za 5 osoba. Da li je išta od ovoga važno?

A:Iskreno? Verovatno ne. U malom obimu, koristite sve što ste dobili uz prekidače za primopredajnike, kupite odgovarajuća vlakna i nemojte pretjerivati. Ovaj vodič je za infrastrukturu koja treba da traje deceniju i da se značajno poveća.

Moje lične preporuke za 2026

Nakon svega gore navedenog, evo mog iskrenog mišljenja:

Za podatkovne centre (bilo koje veličine)

Idi na jedan način rada za međupovezivanje kralježnice/lista.400G/800G mapa puta je dominantna u jednom modu. Platite premiju za primopredajnik sada ili platite premiju za ponovno kabliranje kasnije.

Za Enterprise Campus

Jednostruki način rada za izgradnju-do-zgrade, multimod OM4 unutar zgrada.Ovaj hibridni pristup balansira trošak i buduću{0}očuvanost.

Za industrijska/oštra okruženja

Pojedinačni način rada, uvijek.Niže prigušenje pruža marginu za temperaturne promjene, vibracije i kontaminaciju konektora.

Za kućne laboratorije i mala preduzeća

Šta god da je najjeftinije i odgovara vašoj opremi.Na ovoj skali, tehničke razlike ne opravdavaju napor optimizacije.

Ne radi se o vlaknima, već o potpunom rješenju

Rasprava između jednog i više načina rada često se uokviri kao "šta je bolje"-ali to je pogrešno pitanje.Pravo pitanje je "koje kompletno rješenje za povezivanje optičkim vlaknima zahtijeva moja aplikacija?"

U Evolux Fiberu smo naučili da uspješne implementacije zavise od:

Odabir prave vrste vlakanaza vaše potrebe udaljenosti i propusnog opsega

Odgovarajući konektori i adapterina vašu opremu i okruženje

Određivanje odgovarajućih vrsta laka(APC vs UPC) za vašu aplikaciju

Odabir odgovarajućih patch kablova i pigtailovasa provjerenim optičkim performansama

Planiranje budućih nadogradnjibez skupog re-kabliranja

Pojedinačni način rada ima fiziku na svojoj strani: manji gubici, neograničeni potencijal propusnog opsega i zamah industrije. Multimode ima ekonomičnost na svojoj strani: jeftiniji primopredajnici, jednostavnija instalacija i decenijama dokazana pouzdanost na malim udaljenostima.

Najbolji mrežni arhitekti ne biraju strane-već biraju odgovarajuće za svaki segment svoje infrastrukture, sa kvalitetnim komponentama koje neće postati slaba karika.
