Evolux Fiber: Vaš profesionalni proizvođač optičkih PLC razdjelnika!
Shenzhen Evolux Fiber Co., Ltd je vodeći dobavljač vrhunskih-rješenja za optička vlakna, specijaliziran za istraživanje, razvoj, proizvodnju i distribuciju visoko-kvalitetnih proizvoda od optičkih vlakana. Osnovani 2013. godine, sa sjedištem u Shen Zhenu, Kina, postali smo ime od povjerenja u području optičkih vlakana. Sa snažnim fokusom na inovacije i pouzdanost, nastojimo da ispunimo rastuće zahtjeve globalne telekomunikacijske industrije.
Naše prednosti
Raznovrsni portfolio proizvoda
Pružamo sveobuhvatan asortiman proizvoda od optičkih vlakana, od jedno-modnih i više{1}}modnih optičkih vlakana do specijalnih optičkih vlakana za specifične primjene, uključujući optičke kablove, konektore, primopredajnike, adaptere i prateću dodatnu opremu kako bi se zadovoljile različite potrebe naših kupaca.
Odlična korisnička podrška
Okupili smo tim stručnjaka koji su spremni da podrže naše klijente. Oni pomažu klijentima da odaberu pravo rješenje za optička vlakna i vode proces implementacije, omogućavajući kupcima da uživaju u sveobuhvatnim prije{1}}konsultacijama do post-prodajne podrške i tehničke pomoći.

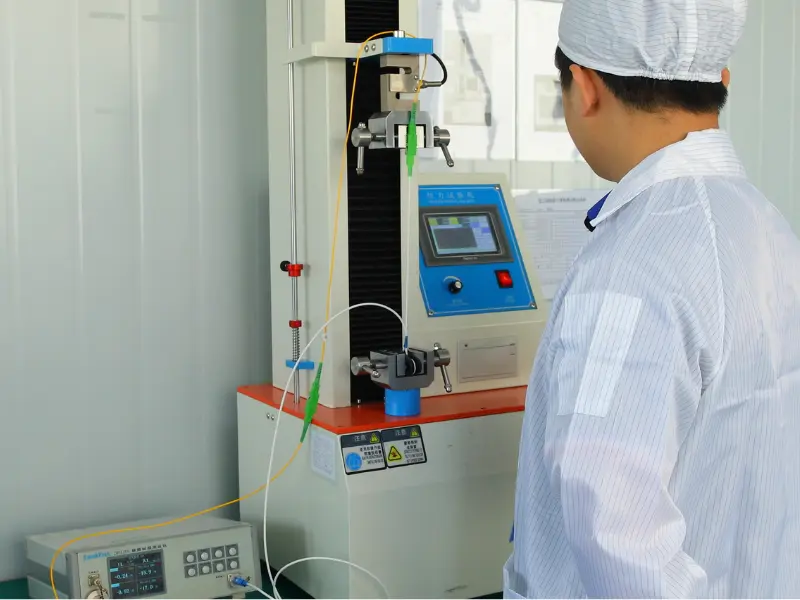

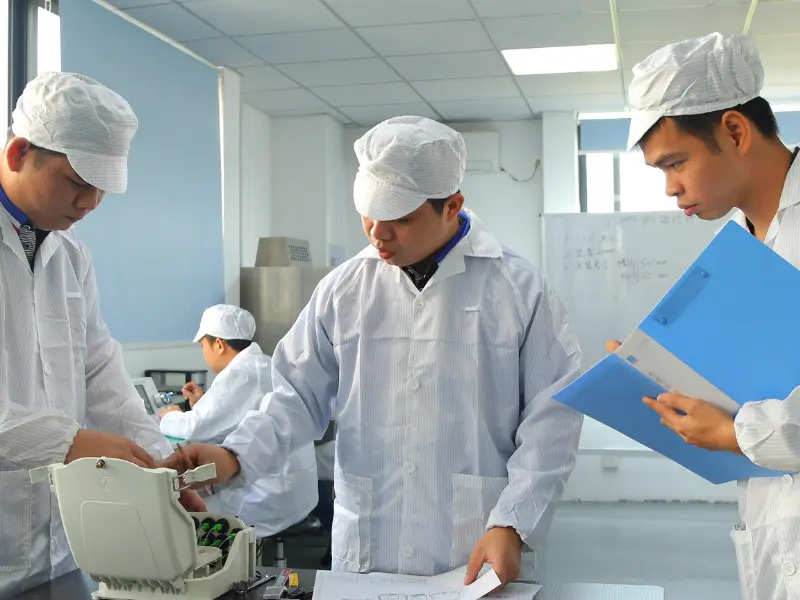

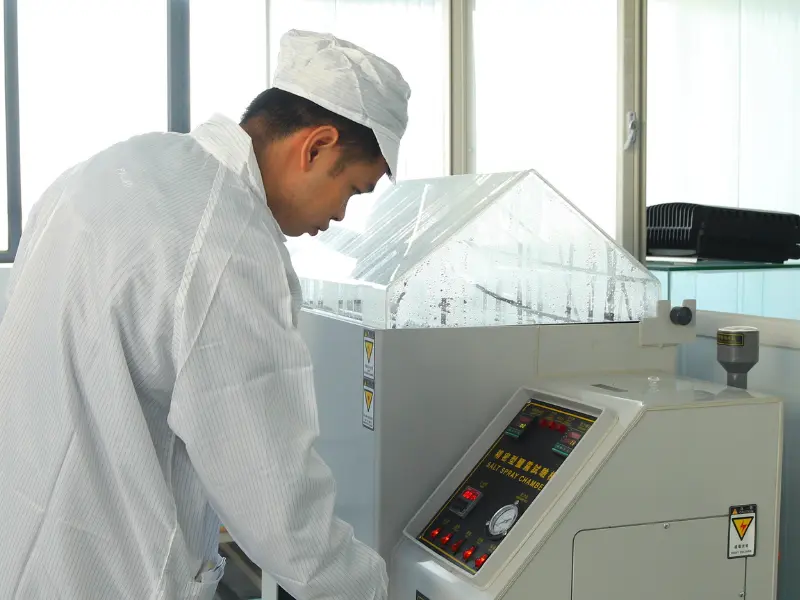

Napredna postrojenja za istraživanje i razvoj
Najsavremeniji---napredni objekti za istraživanje i razvoj, oprema i specijalizovane laboratorije pružaju idealno okruženje za provođenje-najsavremenijih istraživanja, eksperimentiranja i testiranja optičkih materijala, dizajna i proizvodnih procesa.
Profesionalne usluge prilagođavanja
Nudimo opcije prilagođavanja koje omogućavaju kupcima da prilagode proizvode od optičkih vlakana svojim specifičnim potrebama. Prečnik vlakana, materijal premaza ili tip konektora mogu se fleksibilno prilagoditi.
Product Categories
Latest Products
PLC razdjelnik s optičkim vlaknima ne bira se samo omjerom podjele. Njegova veličina pakovanja, interfejs konektora, prečnik vlakna, dužina kabla i način instalacije takođe moraju odgovarati arhitekturi mreže i dizajnu kućišta.
EVOLUX Fiber isporučuje rješenja za PLC razdjelnike za telekom operatere, dobavljače optičkih mreža, dobavljače ODN rješenja, proizvođače opreme, distributere i privatne{0}} brendove.
Bilo da kupujete standardne modele za distribuciju ili pripremate{0}}specifičnu FTTH implementaciju projekta, naš tim vam može pomoći da pregledate potrebnu konfiguraciju prije ponude i proizvodnje.
01
Projekt{0}}Podudarna konfiguracija
Odaberite omjer podjele, paket, konektor, konstrukciju vlakana i dužinu kabela prema topologiji vaše mreže, instalacijskom kućištu i optičkom budžetu.
02
Provjerljive optičke performanse
Potvrdite ključne parametre kao što su gubitak umetanja, ujednačenost gubitka, povratni gubitak, gubitak ovisan o polarizaciji i usmjerenost prema vašim zahtjevima prihvatanja.
03
Fleksibilno prilagođavanje
Konfigurišite interfejse konektora, prečnike kablova, ulazne i izlazne dužine, nalepnice proizvoda, korisničke brojeve delova i pakovanje.
04
Dosljedna ponovljena nabavka
Odobrene konfiguracije mogu se zabilježiti za uzorke, velike narudžbe i ponovljene kupovine, pomažući u smanjenju razlika u specifikacijama između različitih proizvodnih serija.
Prilagodite svoj optički PLC razdjelnik
Standard PLC splitters cover most FTTH, GPON and PON applications, but different projects may require specific split ratios, package sizes, connector interfaces, cable constructions and identification methods.
EVOLUX Fiber omogućava prilagođavanje PLC razdjelnika na osnovu projekta- prema vašoj specifikaciji, crtežu, uzorku ili tehničkoj specifikaciji.
Omjer podjele i konfiguracija porta
Odaberite ulaznu i izlaznu konfiguraciju prema arhitekturi vaše mreže i potrebnom broju distribucijskih portova.
Dostupne opcije mogu uključivati:
- 1×2 do 1×64 konfiguracije
- 2×N konfiguracije
- Dizajn sa jednim- ili dvostrukim{1}} ulazom
- Balansirana optička distribucija snage
- Projektni{0}}aranžmani za luke
- Posebne konfiguracije podliježu tehničkoj procjeni
Vrsta paketa
Odaberite paket prema prostoru za instalaciju, zahtjevima zaštite i načinu upravljanja vlaknima.
Dostupne opcije uključuju:
- Gola vlakna
- Blockless ili mini cijev
- ABS modul
- LGX kaseta
- Kućište za{0}}montažu na rack
- Konstrukcija modula po narudžbi
Tip konektora i poliranje
Konfigurirajte ulazna i izlazna sučelja tako da odgovaraju vašim adapterima, opremi i postojećim mrežnim vezama.
Dostupne opcije mogu uključivati:
- SC/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- Nezavršena vlakna
- Različiti konektori na ulaznoj i izlaznoj strani
Izgradnja vlakana i kablova
Odaberite tip vlakna, prečnik tampona i strukturu kabla prema prostoru za usmeravanje, zahtevima savijanja i potrebama mehaničke zaštite.
Dostupne opcije mogu uključivati:
- 250 μm golo vlakno
- 900 μm puferirano vlakno
- 2,0 mm kabl
- 3,0 mm kabl
- G.657A1 vlakno-neosjetljivo na savijanje
- G.657A2 vlakno-neosjetljivo na savijanje
- G.652D jednomodno vlakno
- Različiti prečnici ulaznih i izlaznih kablova
Dužina kabla i identifikacija porta
Odredite dužinu ulaznih i izlaznih kablova u skladu sa dimenzijama vašeg kućišta i rasporedom usmeravanja vlakana.
Opcije identifikacije mogu uključivati:
- Prilagođene ulazne i izlazne dužine
- Numerirana izlazna vlakna
- Vlakna{0}}kodirana bojama
- Oznake portova
- Ulazne i izlazne oznake
- Serijski brojevi
- Informacije o seriji
- Brojevi delova za kupca
OEM etiketiranje i pakovanje
Prilagodite identifikaciju proizvoda i pakovanje za distribuciju, snabdijevanje projekta ili programe privatnih{0}}oznaka.
Dostupne opcije mogu uključivati:
- Neutralne etikete proizvoda
- Logo kupca
- Prilagođeni brojevi modela
- Brojevi delova za kupca
- Barkod etikete
- Individualno pakovanje
- Bulk pakovanje
- Umetničko pakovanje kupaca
- Prilagođene oznake kartona
- Specifične liste pakovanja za projekat
Konektor optičkih vlakana je uređaj koji se koristi za povezivanje optičkih vlakana, olakšavajući efikasan prijenos svjetlosnih signala. Konektor optičkih vlakana omogućava brže spajanje i odvajanje od spajanja. Dolaze u različitim tipovima kao što su SC, LC, ST i MTP, a svaki je dizajniran za specifične primjene.
PLC optički razdjelnik se može kategorizirati prema PLC razdjelniku koji koriste, što znači da postoje 1xN i 2xN PLC razdjelnici, kao što su 1x4 razdjelnik, 1x8 razdjelnik, 1x16 razdjelnik, 2x32 razdjelnik, 2x64 PLC razdjelnik, 2x64 PLC razdjelnik, 2x64 PLC razdjelnik, itd. Osim toga, PLC razdjelnici se također mogu klasificirati na osnovu različitih paketa kako bi se zadovoljile potrebe klijenata u različitim scenarijima, uključujući male veličine PLC razdjelnika koji treba da se koriste u terminalskim kutijama i velike veličine PLC razdjelnika montirane u stalak koji se mogu instalirati u stalke. Na tržištu postoji pet tipova PLC razdjelnika: goli optički razdjelnik, razdjelnik bez blokova vlakana, ABS razdjelnik, LGX razdjelnik i rack{15}}razdjelnik.
Goli optički razdjelnik
Razdjelnik golih vlakana nema konektor na golim krajevima vlakana, tako da zahtijeva kompletnu zaštitu u torbici i na uređaju. Zbog svoje kompaktne veličine, lako se može postaviti u formalne kutije za spajanje i kutije za spajanje. Razdjelnik golih vlakana minimizira zauzimanje prostora i istovremeno smanjuje troškove instalacije. Obično se koristi za FTTH, PON, LAN, CATV, opremu za testiranje i druge aplikacije.
Razdjelnik vlakana bez blokova
Iako PLC razdjelnik bez blokova ima sličan izgled kao i razdjelnik golih vlakana. Međutim, može pružiti jaču zaštitu vlakana jer ima kompaktniji paket cijevi od nehrđajućeg čelika. PLC razdjelnik bez blokova ne zahtijeva spajanje optičkih vlakana tokom instalacije i uglavnom se koristi za različite priključke iznad razvodnih kutija ili mrežnih ormara.
Razdjelnik vlakana ABS modula
ABS razdjelnik ima plastično ABS kućište koje ima dobru zaštitu za unutrašnje optičke komponente i kablove. ABS razdjelnik je jednostavan i kompaktan, koji se može prilagoditi različitim instalacijskim okruženjima i zahtjevima. Široko se koristi kod vanjskih razvodnih kutija za PON, FTTH, FTTX, GOPN mreže.
LGX kasetni razdjelnik vlakana
LGX PLC razdjelnik je opremljen robusnom metalnom kutijom. Može se koristiti samostalno ili lako instalirati u standardni optički patch panel ili optičku šasiju bez arhivskog spajanja ili kvalifikovanog osoblja tokom postavljanja. Standardno LGX kućište za metalnu kutiju pruža plug-and- pristup integraciji u mrežu, što eliminiše rizik tokom instalacije.
Rack{0}}Rack Mount Splitter
1U i 2U su dvije dostupne veličine za montažu u stalak za razdjelnike na tržištu, dok se 1U rack{3}}razdjelnici češće koriste. PLC razdjelnik je ugrađen u rack jedinicu, koja ima odlične optičke performanse i zgodnu mrežnu instalaciju. Rack{6}}razdjelnik se široko koristi u EPON, GPON, FTTX, FTTH, itd., i pruža idealno rješenje za okruženje{8}}kabliranja visoke gustine.
Prednosti optičkog PLC razdjelnika
Isplativost-
Optički razdjelnici eliminiraju potrebu za višestrukim vlaknima omogućavajući podjelu jednog vlakna na više puteva. Ovo značajno smanjuje troškove postavljanja i održavanja mreže, jer je potrebno manje vlakana za opsluživanje više pretplatnika ili uređaja.
Fleksibilnost i skalabilnost
Razdjelnici pružaju fleksibilnost i skalabilnost mrežnom dizajnu. Mogu se lako dodati ili ukloniti u skladu sa zahtjevima mreže, omogućavajući neometano širenje ili rekonfiguraciju mreže. Ova fleksibilnost omogućava mrežnim administratorima da se prilagode promjenjivim potrebama bez velikih infrastrukturnih promjena.
Minimalni gubitak signala
Visok-kvalitetni razdjelnici optičkih vlakana pokazuju niske gubitke pri umetanju i povratne gubitke, osiguravajući efikasnu distribuciju signala. Minimalni gubitak signala omogućava pouzdan prijenos na velike udaljenosti bez ugrožavanja kvalitete signala. Ovo je posebno važno za aplikacije koje zahtijevaju visoke brzine prijenosa podataka i nisko kašnjenje.
Primjena Fiber Optic PLC Splitter
Data Center
PLC razdjelnici vlakana se često koriste u mrežama podatkovnih centara za distribuciju brzih podataka na brojne servere i uređaje za pohranu podataka. Ovo omogućava centrima podataka da efikasno rukovode velikim količinama prometa podataka, što rezultira brzim i besprekornim prijenosom podataka.
Optičke pristupne mreže
PLC razdjelnici vlakana se često koriste u optičkim pristupnim mrežama za pružanje-brzine internetske veze velikom broju klijenata. Oni pružaju krajnjim korisnicima veliku-brzinu i pouzdanu konekciju i savršeni su za FTTH (Fiber to the Home) i FTTB (Fiber to the Building) aplikacije.PLC razdjelnik u PON mrežama.
Pasivne optičke mreže (PON)
PLC razdjelnici su ključna komponenta pasivnih optičkih mreža (PON), koje su optičke mreže koje povezuju brojne potrošače na jedno optičko vlakno. Svaki kupac ima jedinstvenu namjensku vezu zahvaljujući razdvajanju optičkog signala od strane PLC razdjelnika na različite puteve.
Medicinska oprema
Za distribuciju optičkih signala sa različitih kamera na jedan monitor, PLC razdjelnici vlakana se također koriste u medicinskoj opremi kao što su endoskopi. Zbog toga medicinski stručnjaci mogu pregledati fotografije iz različitih perspektiva i bolje razumjeti unutrašnju strukturu pacijentovog tijela.
Uobičajeni tehnički pokazatelji optičkih PLC razdjelnika
Insertion Loss
Gubitak umetanja razdjelnika odnosi se na broj dBs po izlazu u odnosu na gubitak ulaznog svjetla.
Dodatni gubici
Dodatni gubici su definisani kao zbir optičke snage za sve izlazne portove i broj dBs u odnosu na gubitak optičke snage na ulazu.
Spektrofotski omjer
Spektrofotski odnos je definisan kao odnos izlazne snage svakog izlaznog porta optičkog razdelnika, a u sistemskoj primeni, odnos spektrofotometra je zaista zasnovan na količini optičke snage koja je potrebna stvarnom optičkom čvoru sistema za određivanje odgovarajućeg spektrofotijskog odnosa (osim prosečne distribucije), a spektrofotometarski odnos spektrofotometrijskog talasa je povezan sa spektrofotografskim talasom.
Stepen izolacije
Izolacija se odnosi na sposobnost jedne optičke putanje razdjelnika svjetlosti da izoluje svjetlosne signale u drugim svjetlosnim putevima.
Komponente optičkog PLC razdjelnika
Ulazni i izlazni portovi
Ulazni portovi su mjesta gdje dolazni optički signal ulazi u razdjelnik, obično kroz jedan optički kabel. Broj ulaznih portova ovisi o vrsti i konfiguraciji razdjelnika. Izlazni portovi su mjesta gdje podijeljeni optički signali izlaze iz razdjelnika i povezuju se s primaocima ili drugim mrežnim uređajima. Broj izlaznih portova može varirati i određuje broj puteva na koje se signal dijeli.
Spojnice i razdjelnici
Spojnici i razdjelnici igraju vitalnu ulogu u cijepanju optičkog signala. Dizajnirani su da dijele dolazni signal na više izlaznih puteva. Spojnici su odgovorni za ravnomjernu distribuciju signala između izlaznih portova, osiguravajući da svaka staza primi dio snage signala. Razdjelnici, s druge strane, razdvajaju signal u različite staze, omogućavajući istovremeni prijenos do više primalaca.
Fiber Array i Waveguides
Nizovi vlakana su nizovi pojedinačnih vlakana koja su poređana i spojena zajedno da formiraju regiju cijepanja unutar razdjelnika. Oni pružaju fizički okvir za cijepanje optičkog signala. S druge strane, talasovodi su strukture koje usmjeravaju i usmjeravaju optički signal unutar razdjelnika. U slučaju razdjelnika Planar Lightwave Circuit (PLC), valovovodi su urezani na silicijum ili silicijumsku podlogu, omogućavajući preciznu kontrolu i distribuciju optičkog signala.
Zaštitna kućišta
Optički razdjelnici su smješteni u zaštitna kućišta kako bi zaštitili osjetljive komponente od vanjskih faktora okoline. Ova kućišta su obično napravljena od izdržljivih materijala, kao što su metal ili plastika, i pružaju mehaničku zaštitu, kao i održavaju poravnanje i stabilnost unutrašnjih komponenti. Zaštitna kućišta također pomažu u upravljanju vezama vlakana, osiguravajući pouzdan i siguran rad.
Sve u svemu, postoji pet koraka za proizvodnju razdjelnika s optičkim vlaknima. Svaki korak zahtijeva strogu kontrolu i upravljanje različitim parametrima kao što su okruženje, temperatura i detaljna preciznost montaže i opreme.
Priprema komponenti
Generalno, potrebne su tri komponente. Čip PLC kola je ugrađen u komad staklene pločice, a svaki kraj staklene pločice je poliran kako bi se osigurala visoko precizna ravna površina i visoka čistoća. Žljebovi v- se zatim bruse na staklenu podlogu. Jedno vlakno ili višestruko vlakno trake se montira na staklenu podlogu. Ovaj sklop se zatim polira.

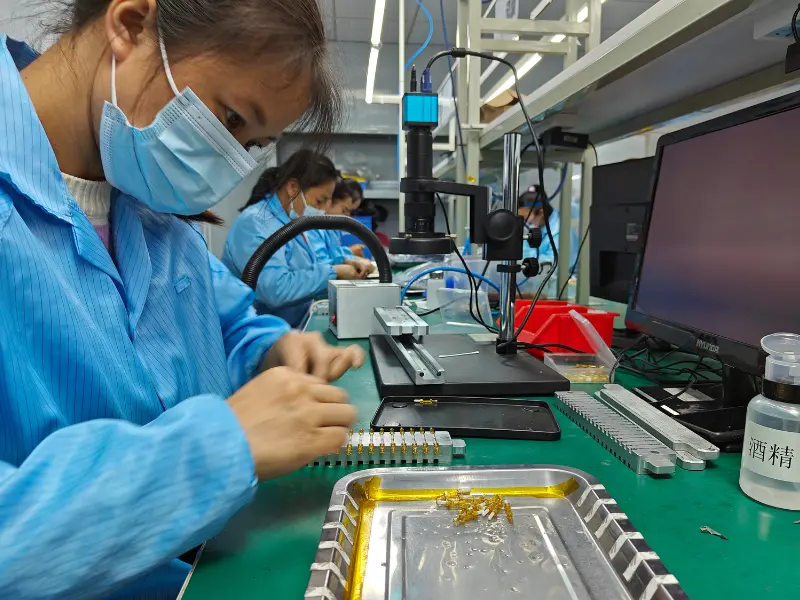

Poravnanje
Nakon pripreme tri komponente, one se postavljaju na fazu poravnanja. Ulazni i izlazni niz vlakana je postavljen na stepen goniometra da se uskladi sa PLC čipom. Fizičko poravnanje između nizova vlakana i čipa se prati kroz kontinuirani izlazni nivo snage iz niza vlakana.
Lijek
Sklop se zatim stavlja u UV (ultraljubičastu) komoru gdje će se potpuno osušiti na kontroliranoj temperaturi.
Pakovanje
Goli razdjelnik je poravnat i montiran u metalno kućište gdje su čizme od vlakana postavljene na oba kraja sklopa. Zatim je potreban test temperaturnog ciklusa kako bi se osiguralo konačno stanje proizvoda.
Optičko testiranje
U smislu testiranja, tri važna parametra kao što su gubitak umetanja, uniformnost i gubitak ovisan o polarizaciji (PDL) se izvode na razdjelniku kako bi se osigurala kvaliteta proizvedenog razdjelnika.
Faktori koje treba uzeti u obzir prije nego što odaberete optički PLC razdjelnik
Veličina i tip mreže
Uzmite u obzir veličinu i tip mreže na kojoj će razdjelnik biti raspoređen. Za veće mreže često se preferiraju razdjelnici Planar Lightwave Circuit (PLC) zbog njihove skalabilnosti, šireg propusnog opsega i većih omjera cijepanja. Manje mreže mogu imati koristi od Fused Biconical Tapered (FBT) razdjelnika, koji su isplativiji-za niže omjere cijepanja.
Poređenje performansi i troškova
Razmotrite performanse i aspekte troškova FBT i PLC razdjelnika. FBT razdjelnici su obično isplativiji-za manje mreže i niže omjere razdvajanja. PLC razdjelnici, iako relativno skuplji, nude bolje performanse, širi propusni opseg i veće omjere razdvajanja, što ih čini pogodnim za većinu optičkih mreža ili aplikacija koje zahtijevaju veći kapacitet distribucije signala.
Kvalitet i pouzdanost
Odaberite optičke razdjelnike renomiranih proizvođača poznatih po kvaliteti i pouzdanosti. Ovo osigurava da razdjelnici ispunjavaju industrijske standarde i pružaju dosljedne performanse tokom vremena. Uzmite u obzir faktore kao što su izdržljivost, stabilnost okoliša i dugoročna-pouzdanost prilikom odabira.
Konfiguracija razdelnika
Odredite odgovarajuću konfiguraciju razdjelnika na osnovu broja potrebnih izlaznih portova. Uobičajene konfiguracije uključuju 1×2, 1×4, 1×8 i tako dalje, što predstavlja broj ulaznih i izlaznih portova. Procijenite trenutne i buduće mrežne zahtjeve kako biste odabrali optimalnu konfiguraciju razdjelnika.
Zahtjevi za signal
Procijenite zahtjeve za signalom mreže. Ako aplikacija zahtijeva velike brzine prijenosa podataka, nisku latenciju i minimalan gubitak signala, odaberite razdjelnike s malim gubitkom umetanja i velikim povratnim gubitkom. PLC razdjelnici općenito nude bolje performanse u smislu gubitka umetanja i povratnog gubitka u poređenju sa FBT razdjelnicima.
Kompatibilnost talasnih dužina
Uzmite u obzir kompatibilnost valne dužine razdjelnika s optičkim signalima koji se koriste u mreži. Uvjerite se da odabrani razdjelnik podržava specifične valne dužine potrebne za aplikaciju. Neki razdjelnici mogu zavisiti od talasne dužine-, a odabir odgovarajućeg tipa osigurava kompatibilnost i optimalne performanse.
Ultimate FAQ vodič za fiber Optic PLC Splitter
P: Postoji li razdjelnik za optički kabel?
P: Koja je razlika između PLC razdjelnika i FBT razdjelnika?
P: Koja je razlika između optičkog spojnika i razdjelnika?
P: Kako radi razdjelnik vlakana?
P: Šta PLC znači u vlaknima?
P: Kako se pravi optički razdjelnik?
P: Koje su različite vrste PLC razdjelnika?
P: Koji je omjer PLC razdjelnika?
P: Šta je fiber Optic PLC Splitter?
P: Kako PLC razdjelnik radi u PON mreži?
P: Koja je scena primjene fiber Optic PLC razdjelnika?
P: Šta je optički razdjelnik i kako radi optički razdjelnik u optičkoj mreži?
P: Kako funkcionišu optički razdjelnici u pasivnim optičkim mrežama (PON)?
P: Koje su ključne komponente uključene u funkcioniranje optičkog razdjelnika?
P: Kako primijeniti optičke razdjelnike u PON sistemu?
P: Koji je maksimalni omjer cijepanja za optički PLC razdjelnik?
P: Koliki je gubitak pri umetanju optičkog PLC razdjelnika?
P: Koji je raspon talasnih dužina optičkog PLC razdjelnika?
P: Koji je tipični raspon radne temperature za PLC razdjelnik s optičkim vlaknima?
P: Kako čistite optički PLC razdjelnik?
Kao jedan od vodećih proizvođača i dobavljača optičkih plc razdjelnika u Kini, srdačno vas pozdravljamo da ovdje kupite optički plc razdjelnik na lageru iz naše tvornice. Svi prilagođeni proizvodi su visokog kvaliteta i niske cijene. Za cjenik i besplatni uzorak, kontaktirajte nas sada.
