Evolux rešenje za kablovske kablove za data centar
Napravite RFQ-spremnu pasivnu specifikaciju vlakana sa MPO/MTP kanalima i prekidima, LC patch kablovima, OM3/OM4 multimodnim ili OS2 opcijama za jedno-način rada, kompatibilnim adapterima i{5}}specifičnim oznakama za projekat.
Pošaljite BOM za kabliranje Pregledajte provjerene proizvode
Osnovan 2013
Objava profila kompanije
10+ godina
Iskustvo u industriji optičkih vlakana navedeno na licu mjesta
Uzorci na veliko
Podrška za uzorke, male{0}}serije i količine
IL/RL dokumentacija
Završeni projekti
Fiber kablovi visoke gustine za serverske sobe, poslovne mreže i Cloud infrastrukturu
Evolux isporučuje pasivno povezivanje za projekte optičkog kabliranja centara podataka, uključujući LC patch kablove, MPO/MTP kablove, OM3 i OM4 višemodne kablove, OS2 single- kablove, adaptere za vlakna i pigtailove. Asortiman pokriva zakrpe opreme, veze u ormarićima, magistralne kanale, prelaze i strukturirane kablovske pomake, dodavanja i promjene. Operatori centara podataka, mrežni integratori, izvođači kablova i distributeri mogu kupiti standardne proizvode, zatražiti uzorke ili pripremiti BOM projekta za malu{6}}serijsku i masovnu proizvodnju. Kao proizvođač optičkih kablova za data centar i OEM dobavljač sklopova optičkih kablova, Evolux može pregledati kombinacije konektora, način rada vlakana, poliranje, dužinu, omotač, boju, etiketiranje i pakovanje. Kupci koji planiraju MPO/MTP kablovsko rješenje visoke{9}}gustine trebaju dostaviti interfejs primopredajnika, broj vlakana, spol i polaritet uz RFQ.
Proizvodi optičkih kablova za data centar sa proverljivim specifikacijama
Kartice proizvoda ispod koriste nazive, opcije i numeričke vrijednosti objavljene na stranicama proizvoda Evolux. Konačne ponude trebale bi identificirati odabranu razinu gubitka, mapiranje konektora i konstrukciju kabela jer se svaka opcija ne primjenjuje na svaki sklop.

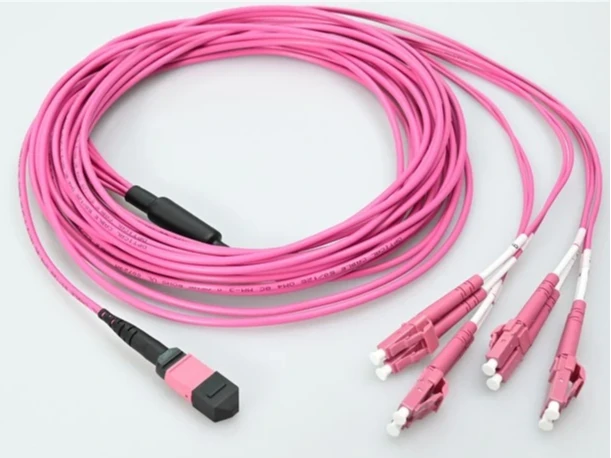

MTP ženski do 4 × LC UPC dupleks, OM4 sa 8 vlakana
- OM{0}/125 µm; 850/1300 nm
- MTP IL 0,35 dB max; LC IL Manje ili jednako 0,2 dB
- 3,0 mm OFNP kabel; 150 m pri 40/100G i 850 nm

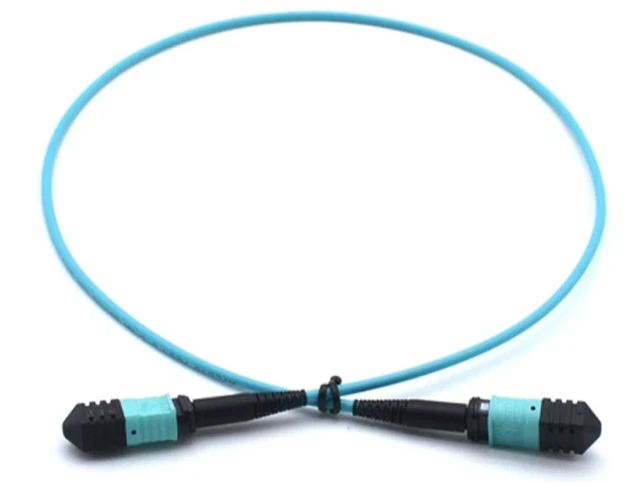

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- OM3 sklop od 12 vlakana
- 3,0 mm LSZH kabel; objavljena konfiguracija od 1 m
- MM nizak{0}}gubitak IL: tipično<0.30 dB; max <0.5 dB

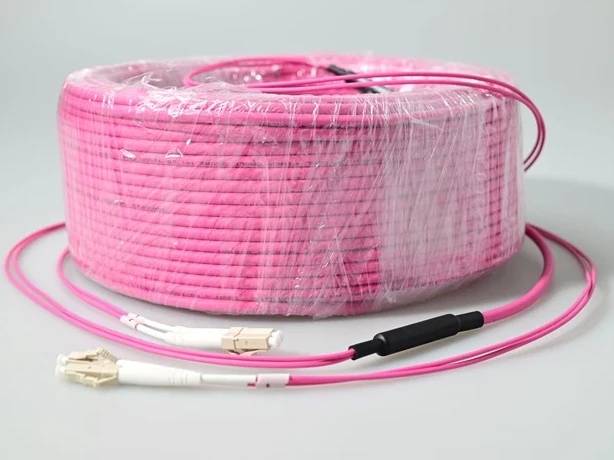

LC do LC OM4 višemodni dupleks kabl
- 1,25 mm mali-form{2}} ferrula
- IEC 61754-20 interfejs konektora
- Navedene su opcije za uspon, plenum i prilagođene kablove
LC UPC OM3 Uniboot višemodni patch kabel
- OM3 laser-optimizirano vlakno od 50/125 µm
- 10G dosežu do 300 m na 850 nm
- OFNR i OFNP; standardne dužine 0,5 m do 30 m
Prilagođeni LC/UPC jednostruki-način patch kabla
- 9/125 µm single{2}} opcija
- IL Manji ili jednak 0,30 dB IEC Grade C; Manje ili jednako 0,15 dB IEC Grade B
- 0,9/2,0/3,0 mm; PVC, LSZH ili OFNP
MTP/MPO adapter sa navlakom za poravnanje
- Gubitak ubacivanja 0,2 dB max
- Najmanje 1.000 ciklusa parenja
- Prirubnički/bez prirubnica; simplex/duplex; RoHS navedeno

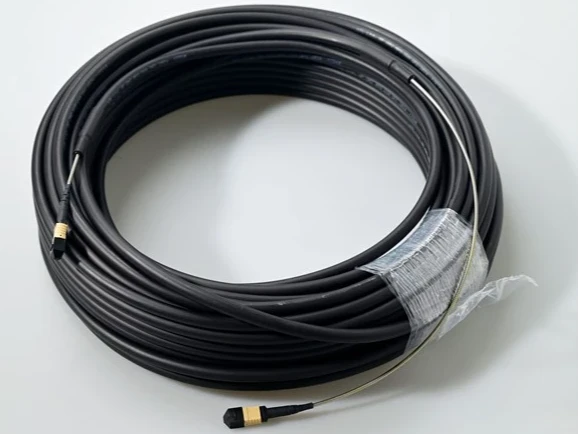

MPO/MTP oklopni kabl za spajanje sa optičkim vlaknima
- OS2, OM3 ili OM4; 8, 12, 24, 48, 72 ili 144 vlakna
- Spiralni oklop{0}}od nerđajućeg čelika
- IEC 61754-7 i TIA 604-5
LC/LC Duplex Multimode Adapter
- LC adapter tip; dupleks tijelo
- UPC poljski interfejs
- Multimode; no-konfiguracija prirubnice

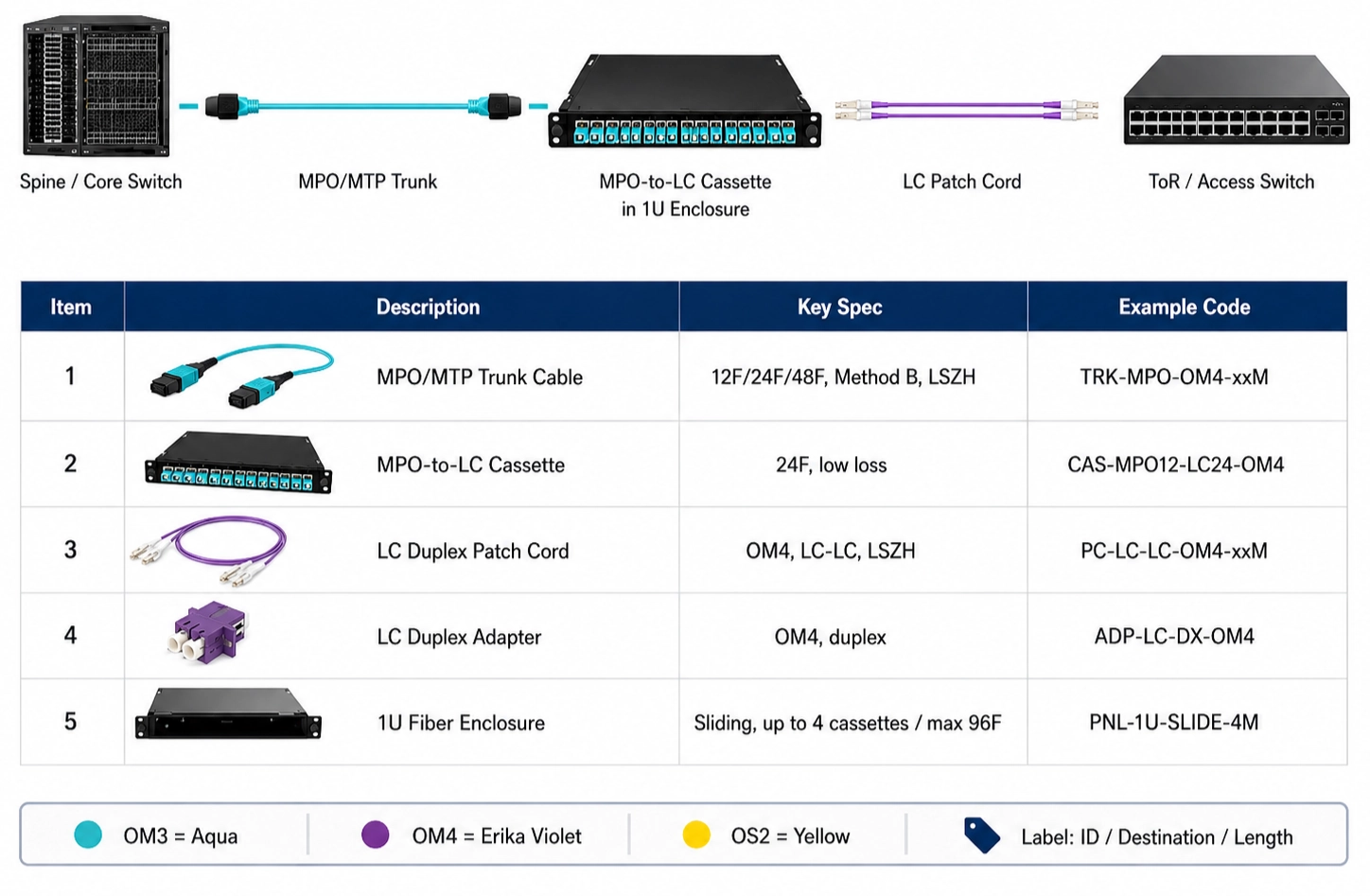

Arhitektura optičkog kabla visoke-gustine centra podataka prema ulozi veze
Koristan strukturirani plan kabliranja počinje sa tačkama povezivanja, a ne generičkom listom kablova. Mapirajte interfejs opreme i metod zakrpanja u svakoj fazi, a zatim dodelite pol konektora, polaritet, nivo vlakana i omotač kompletnom kanalu.
Server ili Storage
Potvrdite LC duplex ili direktni MPO/MTP primopredajnik i potrebnu klasu vlakana.
01
ToR / EoR prekidač
Koristite LC zakrpe za dupleks portove ili MPO/MTP breakout za paralelnu-u-dupleks konverziju.
02
Rack Patch Field
Uskladite LC duplex ili MPO/MTP adaptere sa-otiskom panela ili kasete koji je odredio kupac.
03
Red / Backbone Trunk
Unapred{0}}terminirani MPO/MTP sklopovi konsoliduju vlakna i smanjuju rad na završetku polja.
04
MDA / Cross-Connect
Sačuvajte oznake, polaritet i{0}}budžetske zapise o gubicima preko strukturiranog kablovskog puta.
05
| Stanje projekta | Preporučeni smjer kabliranja | Kupac mora potvrditi | Relevantni opseg Evolux |
|---|---|---|---|
| Krpanje dupleks opreme | LC-na-LC duplex ili uniboot kabl | Kvalitet vlakana, poliranje, dužina, jakna, označavanje porta | OM3/OM4 multimode i 9/125 µm single{4}} LC sklopovi |
| Paralelna kičma | MPO/MTP prtljažnik | Dizajn vlakana 8/12/24, rod, polaritet, orijentacija ključa, klasa gubitka | MPO/MTP sklopovi u OS2, OM3 i OM4 konfiguracijama |
| Paralelna-na-dupleks migracija | MTP/MPO-do-LC breakout | Preslikavanje primopredajnika, redoslijed LC para, spol i ukupni gubitak kanala | OM4 MTP od 8 vlakana ženski do četiri LC UPC dupleks sklop |
| Veliki-promet ili izložena staza | Oklopni sklop od više- vlakana | Broj vlakana, geometrija kabla, ograničenja rute i kontrola savijanja | Opcija MPO/MTP sa spiralnim oklopom od nehrđajućeg{0}}elika |
| Panel ili kasetna spojnica | LC ili MPO/MTP adapter | Otisak, prirubnica, orijentacija ključa, kompatibilnost načina rada i poliranja | LC duplex i MTP/MPO adapteri sa prirubnicama ili bez prirubnica |
MPO/MTP optički kablovi za centar podataka za kompaktne kanale i veze za razbijanje
Evoluxov objavljeni asortiman podržava dvije praktične MPO/MTP uloge u strukturiranom sistemu:više-konstrukcija vlakana između distributivnih tačakai sklopovi za razbijanje koji predstavljaju dupleks konektore na opremi.
8 vlakana → 4 LC dupleks para
Performanse prekida su specificirane za oba tipa konektora
OM4 sklop od 8-vlakana koristi MTP ženski konektor i četiri LC UPC dupleks kraja. Njegove objavljene granice odvajaju MTP interfejs na 0,35 dB maksimalnog gubitka umetanja od LC interfejsa na manje od ili jednako 0,2 dB, tako da kupac može svaku vezu staviti u budžet za gubitak kanala umesto da se oslanja na jednu nedefinisanu tvrdnju o "malim gubicima".
Objavljeno 8–144 vlakna
Standardne i oklopne konstrukcije adresiraju različite puteve
Standardni MPO/MPO-OM3-12F-3.0MM-LSZH-1M proizvod je pogodan za kompaktne unutrašnje kanale, dok blindirani MPO/MTP asortiman dodaje spiralnu traku od nerđajućeg čelika.Oklop treba odabrati za mehaničko izlaganje; ne zamjenjuje potrebu za potvrdom kontrole savijanja, gubitka konektora, polariteta ili kompatibilnosti panela.
LC optički kablovi za centar podataka za gusto spajanje prekidača i servera
LC sklopovi odgovaraju portovima opreme i poljima zakrpa gdje svaka veza koristi dupleks par za prijenos/prijem. LC ferrula od 1,25 mmpruža manji interfejs od SC, dok konstrukcija uniboot-a smanjuje broj tijela kablova koji se provlače kroz gusti stalak.
OM3: 10G do 300 m na 850 nm
Koristite OM3 gdje ga podržavaju primopredajnik i domet
Objavljeni LC UPC OM3 uniboot kabl koristi laser-optimizirana vlakna od 50/125 µm i nudi se u OFNR i OFNP verzijama. Evolux navodi standardne dužine od 0,5 m do 30 m i prihvata prilagođene dužine, dozvoljavajući BOM-u da kontroliše višak servisne{7}}petlje umjesto da koristi jednu dužinu za svaku poziciju stalka.
OM4 ili 9/125 µm single-mod
Odaberite vrstu vlakana iz optike, a ne samo boju
Portfolio LC uključujeOM4 multimode duplex proizvodi prilagodljivi 9/125 µm single- sklopovi sa opcijama PVC, LSZH ili OFNP kabla. Boja jakne može podržati identifikaciju, ali specifikacija kupovine treba eksplicitno navesti mod vlakana, poliranje, ocjenu jakne i izmjerene IL/RL zahtjeve.
Gubitak-Kontrole budžeta, polariteta i interfejsa za optičke kablove centra podataka
Ono što čini unaprijed{0}}uključeni sklop sposobnim za implementaciju je sporazum između svakog atributa veze. Ove provjere treba riješiti na odobrenom crtežu ili specifikaciji prije proizvodnje.
Budžet optičkih gubitaka
Dodajte navedene gubitke konektora i adaptera na svakom spojenom paru, plus slabljenje vlakana i inženjersku marginu. Zatražite format izvještaja IL/RL s citatom.
MPO/MTP polaritet
Definirajte kraj-do-mapu vlakana i orijentaciju ključa. "MPO/MTP kompatibilan" sam po sebi ne identifikuje da li kanal čuva puteve za prenos i prijem.
Rod konektora
Mapirajte zakačene i nevezane interfejse na primopredajnicima, trankovima, adapterima i kasetama. Dva pinne konektora ne mogu se pravilno spojiti.
Kvalitet vlakana i optika
Uskladite OM3, OM4 ili OS2 sa talasnom dužinom, brzinom prenosa podataka i dosegom na tablici sa podacima primopredajnika. Nemojte zamijeniti vrstu vlakana bez ponovne provjere kanala.
Jakna i staza
Navedite LSZH, OFNR, OFNP ili drugu potrebnu konstrukciju, zajedno sa prečnikom kabla, okruženjem za trasiranje i potrebama mehaničke zaštite.
Plan identifikacije
Navedite konvenciju imenovanja portova, oznake po kraju, boje jakne ili prtljažnika, raspored dužine i grupe pakovanja potrebne za sekvenciranje instalacije.
Pošaljite kompletnu specifikaciju kablova za pasivno vlakno na pregled
Menadžer izvora ili inženjer proizvoda treba da pruži dovoljno informacija da identifikuje svako sučelje parenja i svaku komercijalnu varijantu. Ovo smanjuje petlje razjašnjenja i čini testiranje uzorka smislenim.
Primjena i topologija:server, skladište, ToR/EoR, backbone, MDA ili unakrsna-uloga povezivanja.
Interfejsi:tip konektora, poliranje, broj MPO/MTP vlakana, pol, orijentacija ključa i polaritet.
optički mediji:OM3, OM4 ili OS2, talasna dužina, brzina podataka, doseg i potrebna klasa gubitka.
Mehanička konstrukcija:dužina kabla, prečnik, dužina kidanja, ocena omotača, oklop i zahtevi za izvlačenjem.
Komercijalni detalji:količina po konfiguraciji, količina uzorka, etikete, logo, ambalaža i potrebna dokumentacija.
Pregled konfiguracije i crteža optičkog kabla centra podataka
Evolux navodi da se kombinacije konektora, dužine kablova, modovi vlakana, vrste poliranja, strukture kablova, boje jakne i čizama, etikete i pakovanje mogu pregledati za nabavku{0}}baziranu na projektu.
Podrška za specifikacije i crtanje
Podijelite crtež, uzorak proizvoda, postojeću specifikaciju ili topologiju. Pregled bi trebao zaključati mapiranje konektora, dimenzije lomljenja, toleranciju dužine, omotač, položaj etikete i jedinicu pakovanja prije nego što se proizvede uzorak.
- Pregled sastavnice i topologije
- Povezivanje konektora i vlakana
- Standardna ili prilagođena konfiguracija
Uzorak, mala-serijska i masovna zaliha
Stranica potvrđuje procjenu uzorka, prilagođavanje malih-serija i masovnu proizvodnju. Ne objavljuje jedan fiksni MOQ ili ciklus uzorkovanja za sve sklopove centra podataka jer konfiguracija i količina utiču na narudžbu.
- Uzorak kompatibilnosti
- Evaluacija učinka
- Odobreni uzorak kao referenca za proizvodnju
Privatna marka i identitet instalacije
Dostupna prilagodba uključuje boje jakne i čizme, markere kablova, etikete proizvoda, logotipe, neutralno pakovanje i ambalažu{0}}specifičnu za kupca. Definirajte tekst, format barkoda i kraj-A/kraj-B konvenciju u odobrenom umjetničkom djelu.
- Prilagođene etikete kablova i proizvoda
- Pregled logotipa i ambalaže
- Kodiranje boja po projektu
Standardi i evidencija kvaliteta za nabavku sklopa optičkih kablova
Najkorisniji dokazi o kvaliteti vezani su za tačan proizvod i seriju. Evolux stranice proizvoda objavljuju sljedeće standarde interfejsa, izjave o materijalima i opcije testiranja; kupci trebaju zatražiti odgovarajući dokument uz citirani SKU.
IEC 61754-7 i TIA 604-5
Objavljeno za MPO/MTP oklopni sklop i asortiman MPO/MTP adaptera. Ove reference definiraju interfejs više-konektora za vlakna i podržavaju provjere međusobnog povezivanja.
Telcordia GR-326 i JIS
Navedeno na stranici sa 0,2 dB maksimalno-gubitak MTP/MPO adaptera. Potvrdite tačnu kvalifikaciju ili dokument o usklađenosti za naručenu konfiguraciju adaptera.
OFNP kablovski omotač
Objavljeno za sklop od 8-vlakana OM4 MTP-na-LC. Ovo identifikuje navedenu konstrukciju plenumskog kabla; dizajner projekta ostaje odgovoran za prihvaćanje lokalnog koda.
IEC 61754-20
Objavljeno za dupleks kabl LC OM4. On identifikuje interfejs LC konektora koji se koristi u SFP, XFP i SFP+ konekcijama opreme.
Usklađenost materijala sa RoHS
Navedeno za MTP/MPO adapter. Za evidenciju nabavke, zatražite trenutnu deklaraciju koja identifikuje citirani proizvod ili familiju materijala.
Insertion-gubitak/povratak-izvještavanje o gubitku
Evolux navodi da se IL/RL izvještaji mogu dostaviti. Navedite talasnu dužinu, granicu, metodu ispitivanja, osnovu uzorkovanja i da li su potrebni serijalizovani rezultati.
Evolux navodi da je osnovan 2013. godine i da ima više od 10 godina iskustva u industriji optičkih vlakana. Na pregledanim stranicama nije objavljen nijedan ukupan broj pošiljki za-centar- ili imenovani predmet data centra, tako da ova stranica rješenja ne dodjeljuje neprovjereni broj implementacije segmentu data centra.
Česta pitanja za rješenje optičkog kabela za podatkovni centar
Koje informacije treba da budu uključene u RFQ za kablovske kablove za data centar?
Navedite ulogu veze, primopredajnik ili sučelje opreme, tip konektora, način rada vlakana, broj vlakana, polaritet, spol konektora, poliranje, dužinu kabla, ocjenu omotača, količinu po dužini, označavanje i pakovanje. Topologija, BOM, crtež, uzorak ili trenutna specifikacija pomažu Evoluxu da provjeri kompatibilnost komponenti prije ponude.
Kada bi centar podataka trebao koristiti LC duplex umjesto MPO/MTP?
Koristite LC duplex gdje aktivna oprema i polja zakrpe otkrivaju dupleks LC portove i veza nosi jedan par za prijenos/prijem. Koristite MPO/MTP za više-trunkove vlakana, paralelne-optičke portove ili-agregaciju visoke gustine; MPO/MTP-na-LC kabelski svežanj ili prijelaz kasete može povezati dva tipa interfejsa.
Kako kupci treba da biraju između OM3, OM4 i OS2?
Uskladite vlakno sa specifikacijom primopredajnika, talasnom dužinom, dosegom i instaliranim postrojenjem. Evolux navodi OM3 i OM4 50/125 µm multimode sklopove i OS2 9/125 µm single- opcije; potvrdite tačnu ocjenu u skladu sa tehničkim podacima opreme umjesto da birate samo prema boji jakne.
Koji MPO/MTP detalji moraju biti potvrđeni prije proizvodnje?
Potvrdite broj vlakana, spol konektora, orijentaciju ključa, metodu polariteta, UPC ili APC poliranje, razred vlakana, klasu gubitka i mapiranje od-do{1}}kraja. Ovi atributi funkcionišu kao jedan sistem, tako da ispravan tip kabla sa pogrešnim polaritetom ili polom i dalje može sprečiti rad veze.
Koje su MOQ i vrijeme isporuke uzorka za prilagođene vlaknaste kablove za data centar?
Evolux navodi da podržava uzorke, male{0}}prilagođavanje serije i masovnu proizvodnju, ali web stranica ne objavljuje fiksni numerički MOQ ili vrijeme isporuke uzorka za ovo rješenje. Oba treba biti potvrđena nakon što se pregledaju zahtjevi za konektor, vlakno, dužinu, omotač, etiketiranje,-izvještaj o testiranju i količinu.
Može li Evolux pružiti privatne-kablove sa etiketom i dokumentaciju za testiranje?
Objavljeni opseg prilagođavanja uključuje boje jakne i čizme, markere kablova, etikete proizvoda, logotipe, neutralno ili -specifično pakovanje i konfiguraciju proizvoda. Tablica sa podacima i -gubitak/povrat-test gubitka{4}}također je navedena podrška za izvještaj; definirajte da li su izvještaji bazirani na grupi- ili serijski u odobrenoj specifikaciji narudžbe.
Izgradite specifikaciju optičkih kablova za centar podataka oko stvarnih interfejsa
Pošaljite topologiju, sučelje primopredajnika, mapiranje konektora, OM3/OM4 ili OS2 zahtjeve, dužine, omotač, količine i plan označavanja. Evolux može pregledati pasivne kabelske sklopove i adaptere u odnosu na dostavljenu specifikaciju.
