Evolux Fiber: Vaš profesionalni proizvođač optičkih konektora!
Shenzhen Evolux Fiber Co., Ltd je vodeći dobavljač vrhunskih-rješenja za optička vlakna, specijaliziran za istraživanje, razvoj, proizvodnju i distribuciju visoko-kvalitetnih proizvoda od optičkih vlakana. Osnovani 2013. godine, sa sjedištem u Shen Zhenu, Kina, postali smo ime od povjerenja u području optičkih vlakana. Sa snažnim fokusom na inovacije i pouzdanost, nastojimo da ispunimo rastuće zahtjeve globalne telekomunikacijske industrije.
Naše prednosti
Raznovrsni portfolio proizvoda
Pružamo sveobuhvatan asortiman proizvoda od optičkih vlakana, od jedno-modnih i više{1}}modnih optičkih vlakana do specijalnih optičkih vlakana za specifične primjene, uključujući optičke kablove, konektore, primopredajnike, adaptere i prateću dodatnu opremu kako bi se zadovoljile različite potrebe naših kupaca.
Odlična korisnička podrška
Okupili smo tim stručnjaka koji su spremni da podrže naše klijente. Oni pomažu klijentima da odaberu pravo rješenje za optička vlakna i vode proces implementacije, omogućavajući kupcima da uživaju u sveobuhvatnim prije{1}}konsultacijama do post-prodajne podrške i tehničke pomoći.

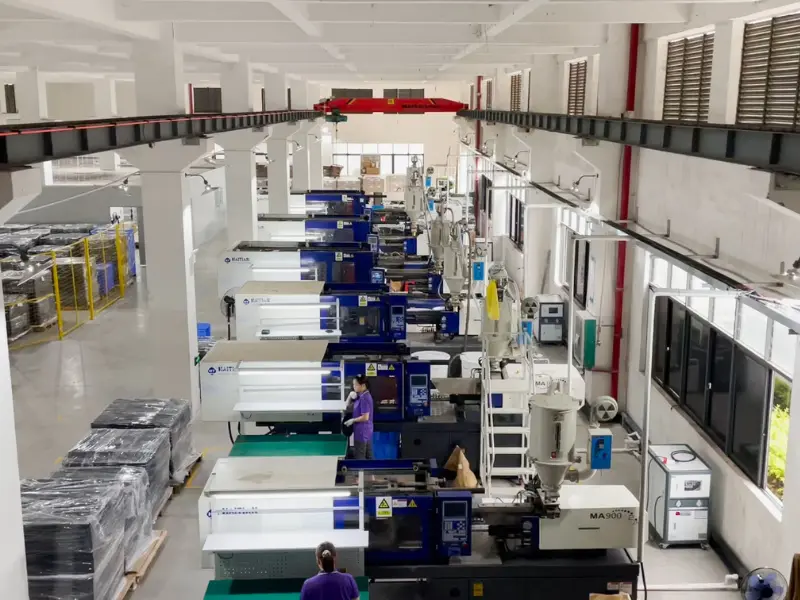

Napredna postrojenja za istraživanje i razvoj
Najsavremeniji---napredni objekti za istraživanje i razvoj, oprema i specijalizovane laboratorije pružaju idealno okruženje za provođenje-najsavremenijih istraživanja, eksperimentiranja i testiranja optičkih materijala, dizajna i proizvodnih procesa.
Profesionalne usluge prilagođavanja
Nudimo opcije prilagođavanja koje omogućavaju kupcima da prilagode proizvode od optičkih vlakana svojim specifičnim potrebama. Prečnik vlakana, materijal premaza ili tip konektora mogu se fleksibilno prilagoditi.
Product Categories
Latest Products

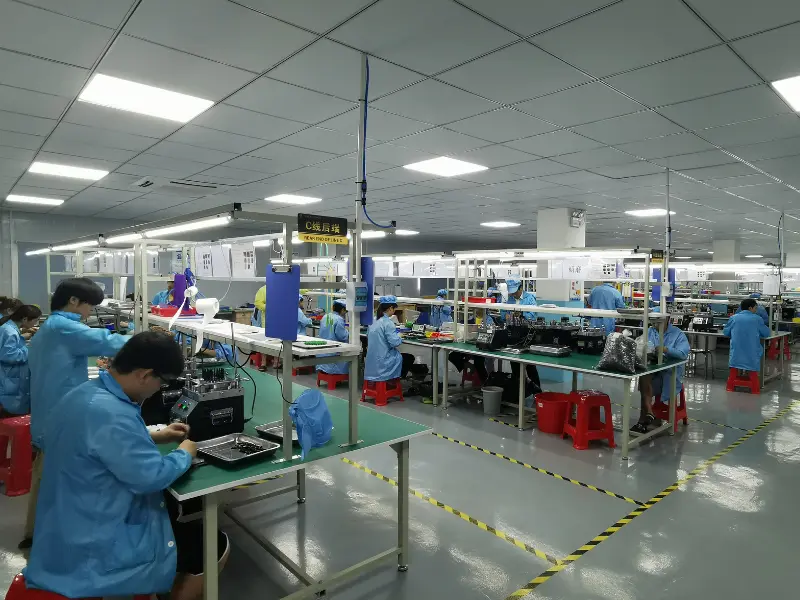

Kako se proizvode optički konektori?
Proizvodnja optičkih konektora zahtijeva precizno poravnanje vlakana, kontroliranu montažu i dosljedne optičke performanse. Čak i male varijacije u dimenzijama ferule, pozicioniranju vlakana ili geometriji krajnjeg{1}}čelja mogu uticati na gubitak umetanja, povratni gubitak i dugoročnu-stabilnost veze.
Točan proizvodni proces ovisi o dizajnu konektora. Konvencionalni konektori za optička vlakna obično uključuju pripremu vlakana, lijepljenje, očvršćavanje i{1}}poliranje krajnjeg dijela. Brzi konektori-koje se mogu instalirati na terenu obično koriste fabrički-pripremljeni vlaknasti stub, preciznu strukturu poravnanja i tehnologiju-podudaranja indeksa kako bi se pojednostavio završetak na mjestu instalacije.
U EVOLUX-u, proizvodni zahtjevi su potvrđeni prema tipu konektora, tipu poliranja, načinu rada vlakana, kompatibilnoj strukturi kabela i ciljanim performansama. Ne prati svaki proizvod potpuno isti proces, ali sljedeće faze ilustruju kako upravljamo proizvodnjom konektora od ulaznih komponenti do gotovih proizvoda.
Inspekcija sirovina
Obuci, kućišta, opruge, čizme, komponente od vlakana i ambalažni materijali se pregledavaju prije proizvodnje.
Provjere mogu uključivati:
- Dimenzije i izgled ferule
- Materijal kućišta i boja
- Mehaničke komponente
- Vlaknaste komponente
- Etikete i pakovanje
Ne-nesukladni materijali se identificiraju i odvajaju prije sklapanja.
Priprema komponenti i ferule
Komponente su pripremljene prema odobrenoj specifikaciji konektora.
Proces može uključivati:
- SC, LC, FC ili ST strukture
- PC, UPC ili APC konfiguracije
- Opcije jednog{0}}moda ili višenačina
- Obuci od 1,25 mm ili 2,5 mm
- Simpleks, dupleks ili brzi dizajn konektora
Materijali su organizovani prema odobrenom opisu materijala.

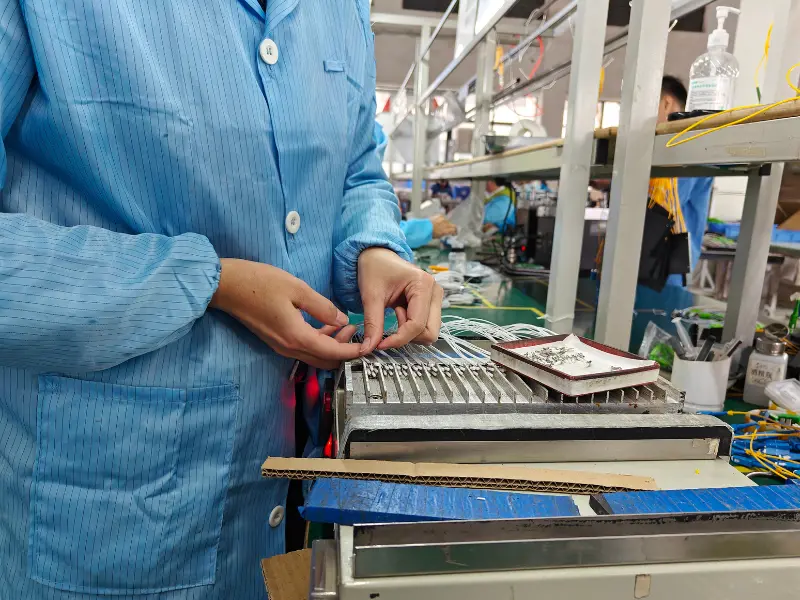

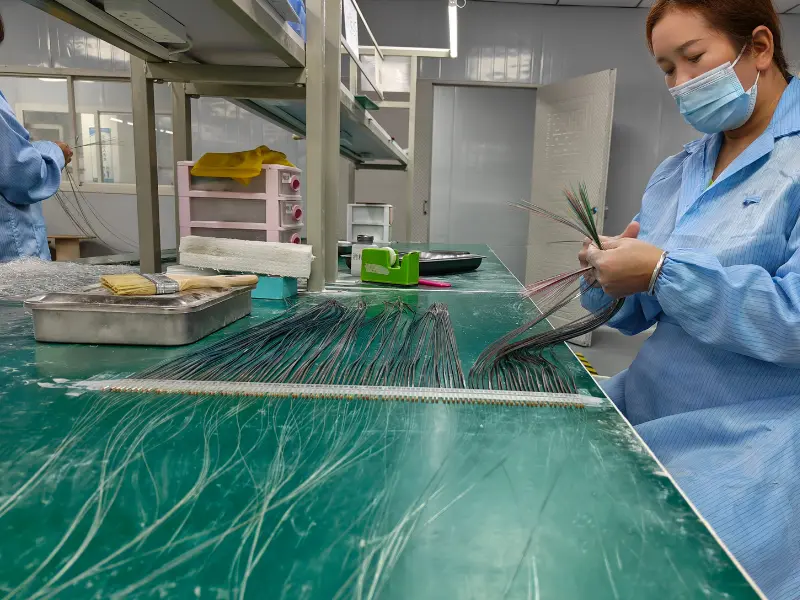

Priprema vlakana ili unaprijed{0}}ugrađeni sklop
Proces varira između konvencionalnih i{0}}konektora koji se mogu instalirati na terenu.
Može uključivati:
- Skidanje i čišćenje vlakana
- Priprema vlakana
- Umetanje ferule
- Unaprijed{0}}ugradnja od poliranih vlakana{1}}
- Montaža preciznog poravnanja

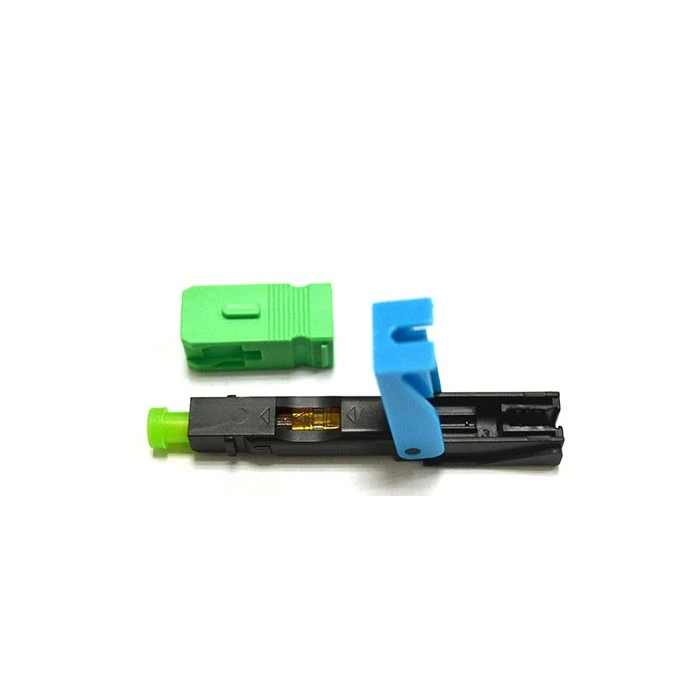

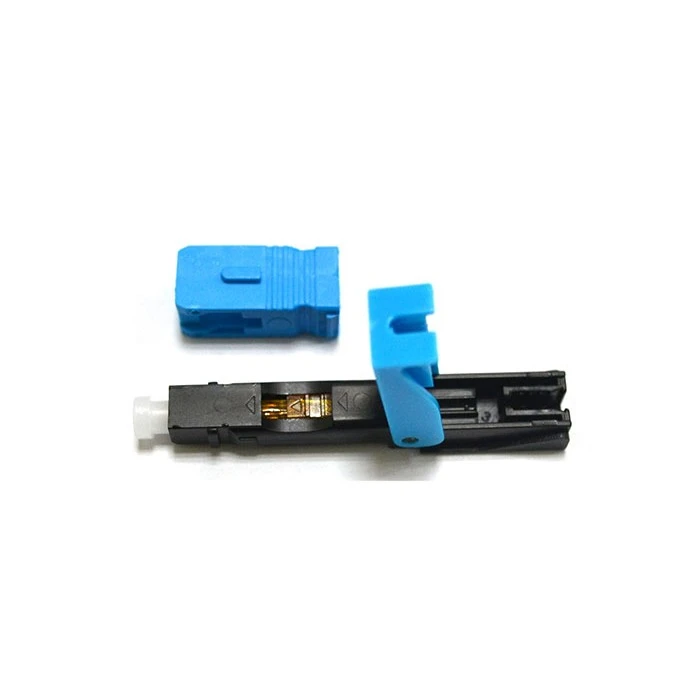

Brzi konektori također mogu koristiti tehnologiju{0}}podudaranja indeksa da podrže stabilan optički prijenos.
Fiksiranje i očvršćavanje vlakana
Vlakno je pričvršćeno metodom vezivanja ili mehaničkog fiksiranja.
Ključne kontrole mogu uključivati:
- Pozicioniranje vlakana
- Aplikacija za lijepljenje
- Uslovi očvršćavanja
- Mehaničko zaključavanje
- Unutrašnje poravnanje
Proces je kontroliran kako bi se smanjilo kretanje i održale stabilne optičke performanse.

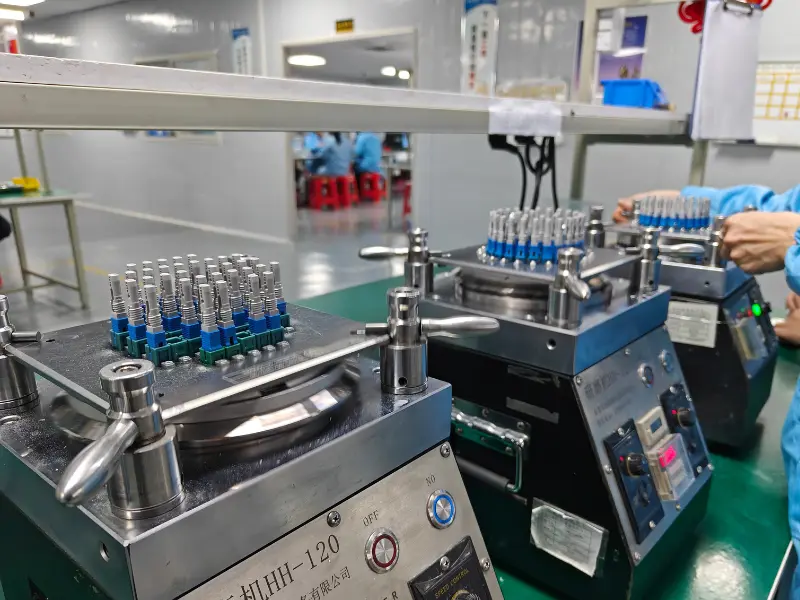

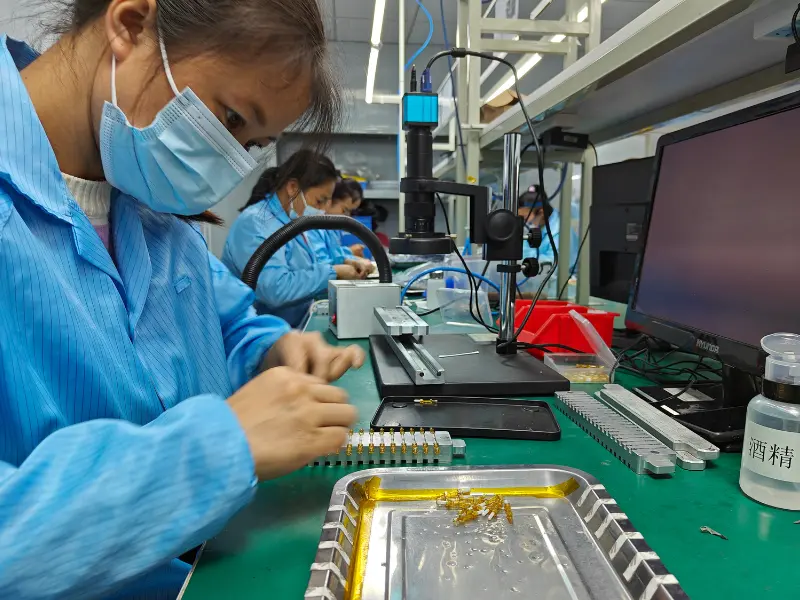

Kraj-Obrada i poliranje lica
Konvencionalne krajeve konektora se obrađuju prema zahtjevima PC, UPC ili APC.
Proces može uključivati:
- Uklanjanje vlakana i ljepila
- Brušenje ferula
- Više-poliranje
- Kraj{0}}čišćenje lica
- Mikroskopska inspekcija
Kontrolirano poliranje pomaže u održavanju gubitka umetanja, povratnog gubitka i stabilnosti veze.

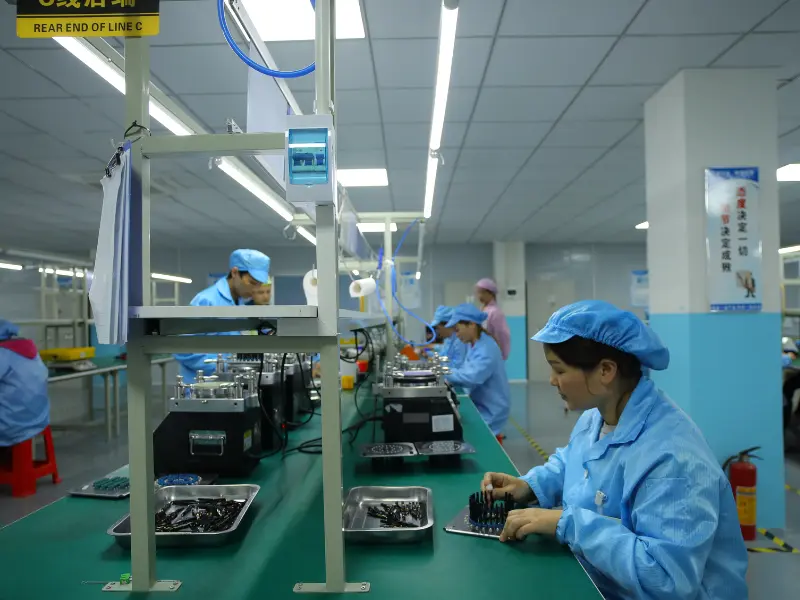

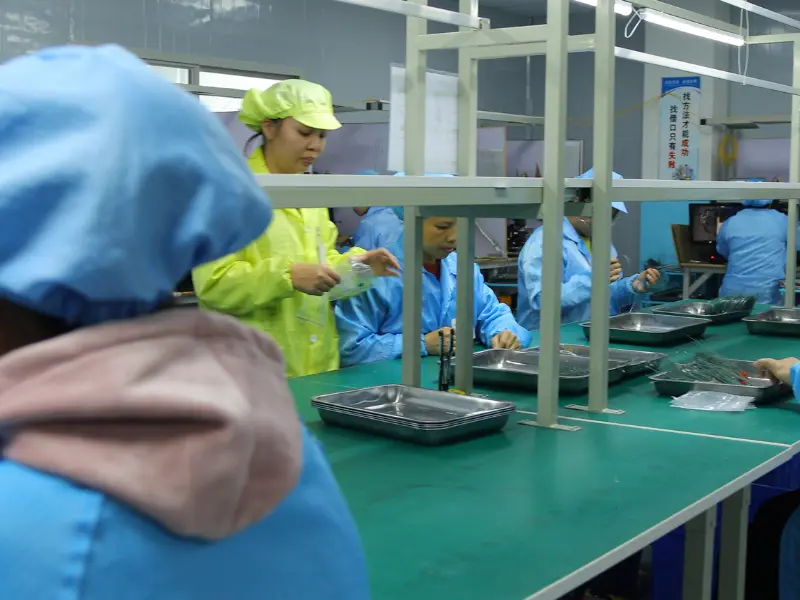

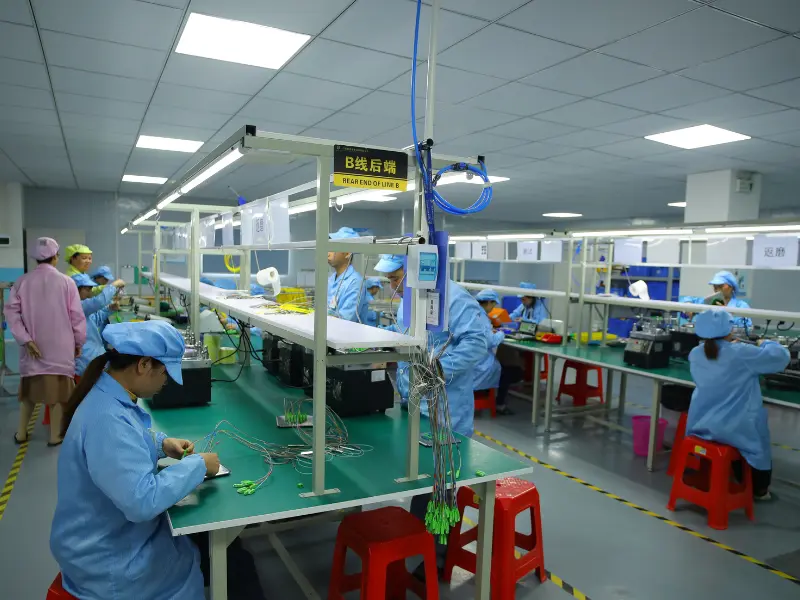

Connector Assembly
Obuci, opruge, kućišta, čizme i komponente za zaključavanje se sklapaju u gotov konektor.
Provjere montaže mogu uključivati:
- Položaj ferule
- Instalacija opruge
- Orijentacija stanovanja
- Funkcija zaključavanja
- Zaštita{0}}zaštita od prašine
Prilagođeni proizvodi se sklapaju prema odobrenom crtežu ili uzorku.

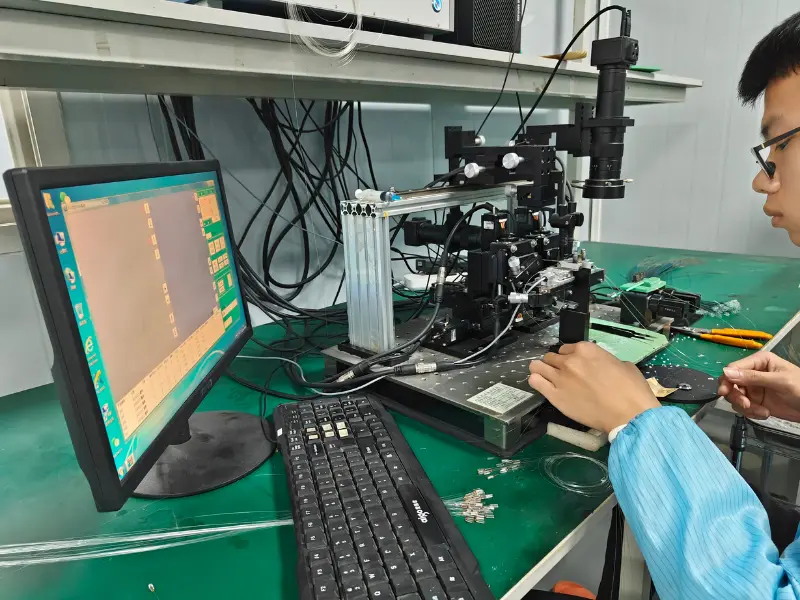

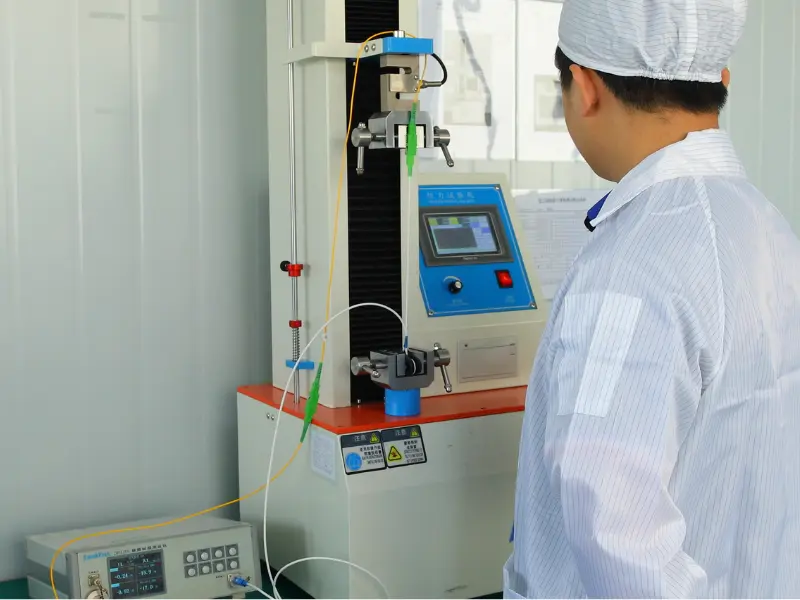

Optičko i mehaničko ispitivanje
Gotovi konektori se testiraju u skladu sa specifikacijom proizvoda i primenom.
Testiranje može uključivati:
- Gubitak umetanja
- Povratni gubitak
- Završna{0}}inspekcija lica
- Parenje i dimenzije
- Ispitivanje vlačne ili izdržljivosti
Ispitne stavke i kriteriji prihvatljivosti su potvrđeni prema zahtjevima projekta.

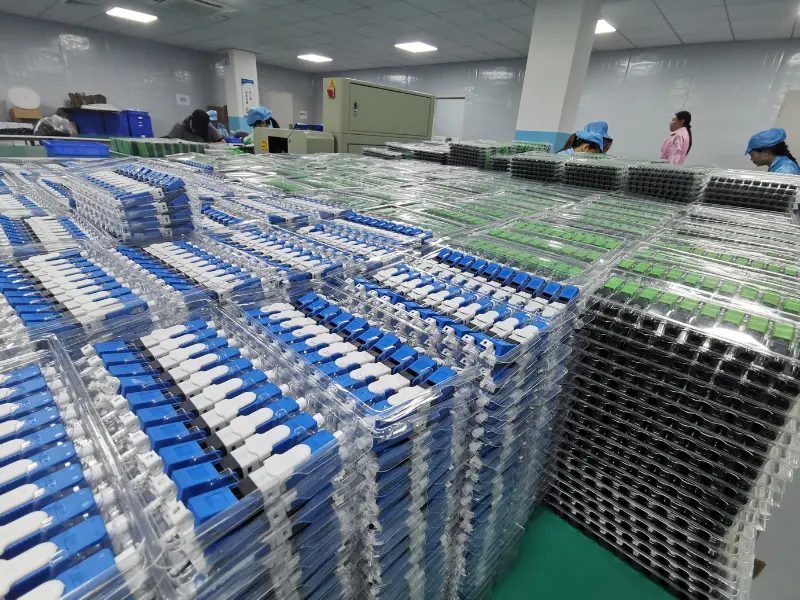

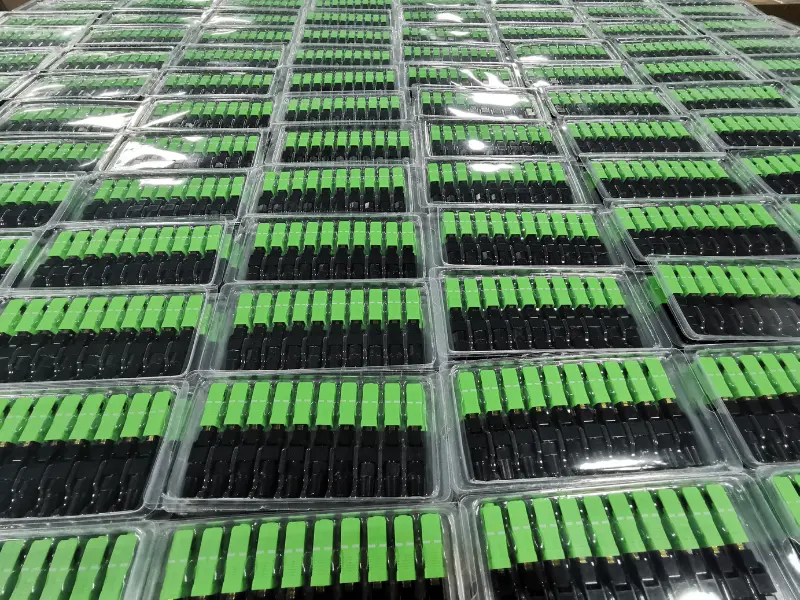

Završni pregled i pakovanje
Odobreni konektori prelaze na završnu inspekciju i pakovanje.
Završne provjere mogu uključivati:
- Izgled i čistoća
- Kraj{0}} stanje
- Optičke performanse
- Etiketa i tačnost količine
- Stanje pakovanja
Proizvodi su zaštićeni zaštitnim poklopcima i pakirani u standardnu ili prilagođenu ambalažu.
Razgovarajte o svom projektu konektora

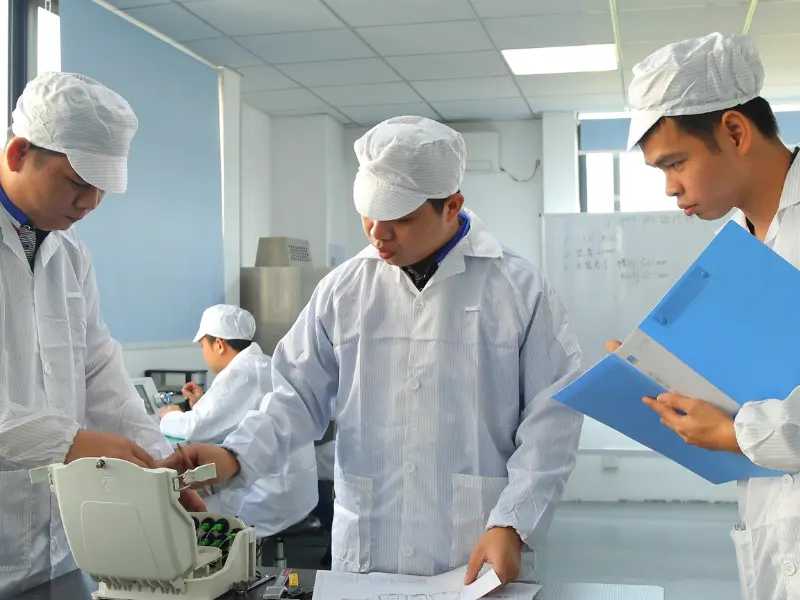

Kontrola kvaliteta od ulaznog materijala do konačne pošiljke
Dosljedan kvalitet konektora ovisi o više od konačnog testiranja.
Gotovi konektor može proći jedan optički test dok na njega još uvijek utiču nekonzistentni materijali, nestabilni uvjeti sastavljanja,{0}}kontaminacija ili oštećenje ambalaže. Iz tog razloga, EVOLUX upravlja kvalitetom u više faza, uključujući ulazne materijale, proizvodne procese, optičke performanse, mehaničku montažu i završnu inspekciju pošiljke.
Kriterijumi kvaliteta se potvrđuju prema modelu konektora, primeni i zahtevima kupaca. Za prilagođene projekte, stavke za inspekciju i standardi prihvatanja mogu se pregledati prije pripreme uzorka ili masovne proizvodnje.
Dolazna kontrola kvaliteta — IQC
Ulazne komponente se provjeravaju prije proizvodnje kako bi se identificirali problemi s materijalom, dimenzijama i izgledom.
Inspekcija može uključivati:
- Dimenzije prstena i stanje površine
- Materijal kućišta, dimenzije i boja
- Konstrukcije za zaključavanje i spajanje
- Opruge, čizme i mehaničke komponente
- Vlakna ili prethodno{0}}ugrađene vlaknaste komponente
- Etikete i materijali za pakovanje
Ne-neusklađeni materijali se identifikuju i odvajaju prije proizvodnje kako bi se smanjili problemi sa montažom i održala konzistentnost serije.
U-Kontrola kvaliteta procesa — IPQC
Ključne faze proizvodnje se prate kako bi se održalo dosljedno pozicioniranje vlakana, struktura konektora i kvalitet montaže.
Inspekcija može uključivati:
- Priprema vlakana i čistoća
- Pozicioniranje vlakana i montaža ferule
- Uslovi lijepljenja, fiksiranja i očvršćavanja
- Š{0}}brušenje i poliranje
- Orijentacija kućišta i montažne dimenzije
- Zaključavanje, uparivanje i instalacija podizanja
Proizvodnja slijedi odobrene specifikacije i upute za rad. Prilagođeni proizvodi se kontroliraju prema potvrđenom crtežu, specifikaciji ili odobrenom uzorku.
Ispitivanje optičkih i mehaničkih performansi
Gotovi konektori se testiraju u skladu sa modelom proizvoda, predviđenom primenom i potvrđenim zahtevima kupaca.
Testiranje može uključivati:
- Gubitak ubacivanja i povratni gubitak
- Završna{0}}inspekcija lica
- Dimenzije konektora i stanje spajanja
- Ponovljivost veze
- Vlačna čvrstoća i držanje kabla
- Mehanička izdržljivost
- Ispitivanje okoline ili temperature
Ne zahtijevaju svaki konektor iste testove. Stavke inspekcije i kriteriji prihvatljivosti potvrđuju se prema dizajnu proizvoda i zahtjevima projekta.
Konačna kontrola kvaliteta i sljedivost — FQC/OQC
Gotovi konektori se pregledavaju prije pakiranja i otpreme kako bi se provjerio kvalitet proizvoda i točnost narudžbe.
Završne provjere mogu uključivati:
- Optičke performanse i stanje{0}}krajnje strane
- Izgled i čistoća proizvoda
- Boja kućišta i oznaka proizvoda
- Etiketa, količina i tačnost pakovanja
- Kartonski i{0}}specifični zahtjevi kupca
Odobreni proizvodi se puštaju za isporuku, dok se ne-neusklađeni proizvodi izdvajaju za pregled. Ovisno o projektu, prateći zapisi mogu uključivati podatke o inspekciji serije, izvještaje o optičkim ispitivanjima, odobrenja uzoraka, listove sa specifikacijama, evidenciju o sljedivosti serije i{2}}korektivnim radnjama.
Prilagođeni optički konektori napravljeni prema vašim zahtjevima
Standardni optički konektori ne odgovaraju uvijek svakoj mreži, uređaju ili okruženju instalacije. Različiti projekti mogu zahtijevati specifičnu strukturu konektora, način rada vlakana, veličinu kabla, boju kućišta, mehanički dizajn, nivo optičkih performansi ili format pakovanja. EVOLUX podržava prilagođavanje na osnovu projekta-za distributere, izvođače, proizvođače opreme i privatne-brendove. Izvodljivost prilagođavanja se provjerava prema potrebnoj strukturi proizvoda, količini narudžbe, dostupnosti materijala i tehničkim zahtjevima.
Konfiguracija konektora
Konfiguracije konektora mogu se odabrati ili modificirati prema aplikaciji.
Dostupne opcije mogu uključivati:
SC konektori/LC konektori/FC konektori/ST konektori/PC konfiguracije/UPC konfiguracije/APC konfiguracije/Single-konektori/Višemodni konektori/Simpleksne strukture/Duplex strukture/Konvencionalni polirani konektori/Field-brzi konektori koji se mogu instalirati/Aplikacijski konektor{2}specifične kombinacije/
Konačna konfiguracija se potvrđuje u skladu sa zahtjevima kompatibilnosti, performansi i instalacije.
Mehanička struktura
Mehaničke komponente se mogu pregledati ili prilagoditi za{0}}specifične zahtjeve projekta.
Prilagodba može uključivati:
Struktura kućišta konektora/Stil prtljažnika/Dužina prtljažnika/Mehanizam za zaključavanje/Specifikacija ferule/Konstrukcija dupleks kopče/Komponente za držanje kablova-Ojačane strukture/Vodootporne strukture/Dodaci za instalaciju/
Mehaničko prilagođavanje može zahtijevati pregled crteža, procjenu alata ili verifikaciju uzorka.
Kompatibilnost vlakana i kablova
Strukture konektora mogu se prilagoditi različitim vrstama vlakana i kablova.
Dostupne opcije kompatibilnosti mogu uključivati:
250 μm golo vlakno/900 μm baferovano vlakno/2,0 mm kabl/3,0 mm kabl/FTTH ispušteni kabl/unutrašnji optički kabl/korisnički{4}}specifične strukture kablova
Kompatibilnost ovisi o modelu konektora. Kupci bi trebali dati dimenzije kabla, nacrt konstrukcije ili fizički uzorak kada traže ne-standardnu konfiguraciju.
Za projekte koji koriste kabl koji-isporučuje kupac, može se preporučiti montaža uzorka i testiranje kompatibilnosti prije masovne proizvodnje.
Izgled i identifikacija proizvoda
Opcije izgleda mogu pomoći distributerima i brendovima da kreiraju dosljedan asortiman proizvoda.
Dostupne opcije mogu uključivati:
Boja kućišta konektora/Boja prtljažnika/Boja dupleks kopče/Označavanje proizvoda/Lasersko označavanje/Logotip kupca/Broj modela/Broj serije/Etiketa proizvoda/Distributor-specifični kod proizvoda
Metode usklađivanja boja i označavanja zavise od materijala konektora, količine proizvodnje i izvodljivosti proizvodnje.
Zahtjevi za optičke i mehaničke performanse
Ciljevi učinka mogu se pregledati u skladu sa dizajnom proizvoda i predviđenom primjenom.
Zahtjevi projekta mogu uključivati:
Ciljani gubitak umetanja/Ciljani povratni gubitak/Ponovljivost veze/Mehanička izdržljivost/Vlačna čvrstoća/Kabl-performanse zadržavanja/Radna{1}}Zahtjevi za temperaturu/Skladištenje-Zahtjevi za temperaturu/Uvjeti okoline/Primjena-specifični kriteriji inspekcije
Svi ciljevi učinka podliježu tehničkoj evaluaciji. Konačnu specifikaciju treba potvrditi kroz dokumentaciju, ispitivanje uzorka ili odobreni proizvodni uzorak prije masovne proizvodnje.
Pakovanje i dokumentacija
Pakovanje se može prilagoditi za distributere, izvođače projekata i privatne{0}}brendove.
Dostupne opcije mogu uključivati:
EVOLUX standardno pakovanje/Neutralno pakovanje/Privatna-Pakovanje sa etiketama/Prilagođene etikete proizvoda/Etikete sa bar kodom/Unutrašnjost-Etikete na kutijama/Oznake na kartonu/Logo kupca/Uputstva za korisnike/Instalacione kartice/Pakovanje-Formati liste/Specifikacije kupca{3}} Specifikacije pakovanja
Detalje pakovanja treba potvrditi prije proizvodnje kako bi se osiguralo da etikete, bar kodovi, količine i informacije o kartonu odgovaraju zahtjevima kupca za prijem i distribuciju.
Zatražite prilagođeni konektor
Konektor optičkih vlakana je uređaj koji se koristi za povezivanje optičkih vlakana, olakšavajući efikasan prijenos svjetlosnih signala. Konektor optičkih vlakana omogućava brže spajanje i odvajanje od spajanja. Dolaze u različitim tipovima kao što su SC, LC, ST i MTP, a svaki je dizajniran za specifične primjene.
Lucent konektori (LC)
LC konektori imaju neke od najmanjih ferula, dimenzija 1 1/4 mm, što je otprilike polovina veličine ST konektora. Njihova mala veličina ih svrstava u kategoriju završnih završetaka malog oblika. Ovi konektori dobro funkcionišu za višemodne primopredajnike i single{4}}mod kablove.
Standardni konektori (SC)
SC konektori imaju prsten od 2 1/2 mm koji čisto škljocne na svoje mjesto. Korištenje pokreta guranje i povlačenje osigurava konektor. Ove vrste završetaka imaju visok nivo performansi, što je, uz pad cijene od njihovog uvođenja, doprinijelo njihovoj ogromnoj popularnosti u više aplikacija. U stvari, mnoge ranije aplikacije ST konektora sada koriste SC konektore umjesto toga, budući da je SC izumljen da zamijeni ST iu telekomunikacijama i u komunikaciji podataka.
ST konektori
ST konektori su među najstarijim tipovima konektora optičkih kablova. Do 2005. godine, ovaj vlasnički AT&T brend konektora bio je rangiran kao jedan od najpopularnijih završetaka za vlakna. Iako su rješenja koja rješavaju neke probleme prisutnih ST konektora zamijenila ove konektore, oni su i dalje popularni. Danas su njihovi troškovi niski zbog starosti, što ih čini izborom za-budžetske projekte. Dizajn ST konektora je prsten 2 1/2 mm koji ima vezu u obliku bajoneta- između vlakana preko adaptera. Ovi prstenovi koriste dizajn opruge{10}}koji može otežati instalaciju osim ako dijelovi imaju precizno sjedište, iako prorez sa ključem pomaže pri poravnavanju ferula za povezivanje.
Konektori sa jezgrom (FC).
FC konektori se rangiraju kao neki od najpopularnijih za upotrebu sa jednostrukim-konekcijama prije uvođenja LC i SC konektora. Za njih se koristi uvrtni prsten- sa ključem. Međutim, proces uvrtanja čahure zahtijeva dodatno vrijeme i trud u odnosu na šraf{4}}u SC konektore. Dizajn sa šrafom- sprečava prekide veze, čak i kada neko povuče kabl ili kada sistem ima aplikacije u područjima sa puno kretanja. Video preko vlakana je jedna upotreba za ove vrste konektora zbog stalnog protoka podataka kroz kabl i sigurnosti konektora. Poput ST i SC konektora, FC završeci koriste utičnicu 2 1/2 mm. Sa hibridnim adapterom, svako može stvoriti most između ovih tipova konektora.
Više-optički (MPO) konektori
MTP je komercijalni brend MPO konektora. MTP i MPO konektori su isti, osim što MTP brend ima specifičnu upotrebu za aplikacije visokih{1}}performansi, dok MPO radi na više mehaničkih situacija. Ova dva konektora obično povezuju trakaste kablove sa više vlakana. Ovi konektori imaju dva do šest redova od 12 ili 16 vlakana. MPO konektori sa 12 vlakana po redu mogu imati dva do šest redova, pri čemu su dva najčešći broj. Konektori koji imaju 16 vlakana po redu nemaju više od dva reda. Veze između ferula koriste igle i rupe za spajanje krajeva vlakana sa drugim kablom ili elektronskim uređajem. Najčešće, ovaj tip konektora ima aplikacije ili u-vezama velike brzine koje koriste multimode ili za unaprijed{13}}završena grupisanja kablova.
MT{0}}RJ konektori
Danas su MT-RJ konektori nestali iz upotrebe. Međutim, neki sistemi mogu i dalje zahtijevati ove konektore za popravke. MT-RJ radi samo za višemodne kablove sa dupleks vlaknima. Oba vlakna ulaze u ferulu koja se spaja sa svojom spojenom polovinom pomoću klinova i rupa, slično MPO završecima. Postoje i neke varijacije utikača-i-utikača na ovoj vrsti konektora.
Primjena optičkog konektora
Internet i lokalne mreže (LAN)
Optički kablovi omogućavaju veću propusnost u odnosu na druge kablovske opcije. Uobičajene upotrebe za umrežavanje uključuju optička vlakna za pružanje internet i LAN povezivanja u cijeloj zgradi. Optički kabl posebno dobro radi na udaljenostima većim od 90 metara i kada se prenose veze gigabitne{3}}brzine. I LAN i brzi{5}}internet koriste multimode optički kabl. Mnoge kompanije danas imaju optički kabl koji ide do telekomunikacionih ormara koji zatim prenose signal na bakarni-bačeni Cat5 kabl i druge kablove. Ovi kablovi prenose signal do računara i telefona. Međutim, ova praksa korištenja medijskih konvertera ili telekom ormara može nestati s vremenom. Inovacije u tehnologiji optičkih vlakana, visoki troškovi održavanja telekomunikacionih ormara i snižavanje cijena optičkih vlakana mogu na kraju učiniti sve optičke mreže normom.
Antenna TV (CATV) i druge telekomunikacije
TV antena u zajednici i druge telekomunikacijske kompanije često preferiraju optički kabl za isporuku svojih signala zbog niže cijene na velikim udaljenostima uz manje gubitke i veću širinu pojasa u poređenju sa starijim tehnologijama. Dodatno, svaki par vlakana predajnika i prijemnika može prenijeti više glasovnih i video signala. U poređenju sa metodama isporuke žice, optička vlakna mogu ići 100 puta dalje i više od 1000 puta brže. CATV može koristiti single-optički kabl za svoj veći propusni opseg i manji gubitak.
Javne komunalne mreže
Javna preduzeća, kao što su elektroprivrede ili komunalna postrojenja za prečišćavanje vode, koriste optička vlakna na nekoliko načina. Oni mogu imati optičke povezane zatvorene{1}}TV (CCTV) sigurnosne kamere i mrežu koja povezuje različite lokacije za pružanje-podataka u stvarnom vremenu o operacijama. Električne kompanije su, na primjer, prepoznale smetnje njihove opreme za proizvodnju i distribuciju na tradicionalnim komunikacijskim žicama i rano su prešle na optička vlakna. Gradske službe za hitne slučajeve također koriste optička vlakna s CCTV-om, bežičnu tehnologiju i saobraćajne kamere kako bi integrisale komunikaciju i razmjenu informacija među onima koji reagiraju. Osim toga, optičko povezivanje kroz-gradske mreže može ponuditi veći propusni opseg za smještaj velikog broja gradskih radnika na sistemu koji istovremeno pristupa informacijama.
Industrial Networking
Kao i kod elektroprivrednih kompanija, elektromagnetne smetnje takođe igraju ulogu u izboru komunikacijskih proizvoda koji se koriste u industrijskim preduzećima. Električna buka iz opreme može uzrokovati ozbiljne probleme s neoklopljenim žičanim kablom. Ali to ne radi isto za optička vlakna. S obzirom da mnoga industrijska postrojenja prelaze u pametne operacije s uređajima povezanim jedni s drugima i internetom preko mreže, pouzdana povezanost je od vitalnog značaja. Za industrijsku primjenu, konektori moraju imati čvrste priključke koji se ne mogu lako odvojiti, čak ni od stalnih vibracija uzrokovanih mašinama koje rade u blizini.
Optički konektori su jedinstveni. Fiber kablovi prenose svjetlosne impulse umjesto električnih signala, tako da završeci moraju biti mnogo precizniji. Umjesto da samo dopuštaju igle da ostvare kontakt između metala-na-metal, konektori optičkih vlakana moraju savršeno poravnati mikroskopska staklena vlakna kako bi omogućili komunikaciju. Iako postoji mnogo različitih tipova konektora za vlakna, oni dijele slične karakteristike dizajna.
Simplex vs. duplex:Simpleks znači 1 konektor po kraju, dok dupleks znači 2 konektora po kraju. Postoje tri glavne komponente konektora za vlakna: prsten, tijelo konektora i mehanizam za spajanje.
ferula:Ovo je tanka struktura (često cilindrična) koja zapravo drži staklena vlakna. Ima izdubljeno-središte koje stvara čvrsti hvat na vlaknu. Obujmice su obično napravljene od keramike, metala ili visoko{3}}kvalitetne plastike i obično drže jedan vlakan.
Telo konektora:Ovo je plastična ili metalna konstrukcija koja drži prsten i pričvršćuje se na omotač i jača članove samog vlaknastog kabla.
Mehanizam spajanja:Ovo je dio tijela konektora koji drži konektor na mjestu kada se spoji na drugi uređaj (prekidač, NIC, pregradna spojnica, itd.). To može biti kopča, bajonet-navrtka ili sličan uređaj.
Korak 1: Upoznajte broj vlakana i tip konektora
Odaberite tip konektora na osnovu vaše postojeće opreme i dugoročnih{0}}planova. Odaberite LC konektor ako koristite najčešći SFP modul. Ako koristite QSFP28 modul, možete odabrati MPO ili LC konektor. SC i LC su najčešći izbor, MPO je za podatkovne centre velike propusnosti, a VSSF konektori kao što su CS i SN su za 400G i više od aplikacija optičkih kablova.
Korak 2: Upoznajte vrstu vlakana
Kao i optički kabel, optički konektori se obično mogu kategorizirati u single mode i multimode. Jednomodno vlakno dozvoljava da se jedan mod svjetlosti širi istovremeno, nudeći najveću udaljenost prijenosa. Multimod dozvoljava mnogim modovima svjetlosti da se propagiraju kroz vlakno, podržavajući vrlo kratku udaljenost, ali smanjujući troškove kabliranja. Ti konektori za vlakna obično imaju različite kodove boja za laku identifikaciju. Single mod konektori obično imaju plave ili zelene poklopce, dok OM1/OM2 multimode konektori imaju bež poklopce, OM3 ima aqua boju, a OM4 magenta boju.
Korak 3: Upoznajte poljski tip
Zapamtite poljski tip. Optički konektori su dostupni u PC, UPC i APC poliranim verzijama. Različiti laki nude performanse i razliku u cijeni. Prije naručivanja provjerite ih kod svog dobavljača.
Savjeti za optički konektor
Očistite svoje konektore
Jedan od najvažnijih koraka za održavanje vaših optičkih kablova i konektora je da ih redovno i temeljito čistite. Prljavština, prašina, ulje i drugi zagađivači mogu uticati na kvalitet i performanse vaših optičkih signala, uzrokovati slabljenje, refleksiju i smetnje, pa čak i oštetiti jezgro vlakna ili kraj{1}}konektora. Da biste očistili svoje konektore, trebali biste koristiti-brisu bez dlačica, kasetu za čišćenje ili kanister sa komprimiranim zrakom, ovisno o vrsti i veličini konektora. Također biste trebali pregledati svoje konektore prije i nakon čišćenja mikroskopom ili video sondom kako biste bili sigurni da na njima nema ostataka i ogrebotina.
Pravilno čuvajte svoje kablove
Još jedan ključni faktor za održavanje vaših optičkih kablova i konektora je da ih pravilno skladištite kada nisu u upotrebi ili u tranzitu. Trebali biste izbjegavati izlaganje kablova ekstremnim temperaturama, vlazi, sunčevoj svjetlosti, hemikalijama ili mehaničkom naprezanju, jer oni mogu degradirati materijal vlakana, uzrokovati pukotine ili slomiti kabel. Također biste trebali pažljivo i labavo namotati svoje kablove, slijedeći preporučeni radijus savijanja i izbjegavajući savijanja, uvijanja ili čvorove. Trebali biste jasno označiti svoje kablove i koristiti zaštitne kapice, vrećice ili kutije kako biste spriječili prašinu i oštećenje konektora.
Redovno testirajte svoje kablove
Da biste bili sigurni da vaši optički kablovi i konektori dobro funkcionišu i da daju očekivane performanse, trebali biste ih redovno testirati odgovarajućim alatima i metodama. Trebali biste mjeriti optičku snagu, slabljenje i gubitak vaših kablova pomoću mjerača snage, izvora svjetlosti ili optičkog vremenskog{1}}reflektometra (OTDR). Također biste trebali provjeriti kvalitet i integritet svojih optičkih signala pomoću optičkog analizatora spektra (OSA) ili analizatora optičke modulacije (OMA). Trebali biste uporediti svoje rezultate testa sa specifikacijama i standardima vašeg sistema i identificirati sve probleme ili anomalije.
Popravite ili zamijenite svoje kablove ako je potrebno
Ponekad, uprkos vašim najboljim naporima, vaši vlaknasti kablovi i konektori mogu pretrpjeti oštećenje, habanje ili kvar koji se ne može popraviti čišćenjem ili testiranjem. U tom slučaju trebate popraviti ili zamijeniti svoje kablove što je prije moguće kako biste izbjegli daljnje probleme ili zastoje. Za spajanje polomljenih ili izrezanih vlakana trebate koristiti fuzioni ili mehanički spoj, slijedeći upute proizvođača i sigurnosne mjere. Također biste trebali koristiti kompatibilne i-kvalitetne konektore, adaptere i patch kablove za povezivanje ili zamjenu vaših kablova i izbjegavajte miješanje različitih vrsta ili vrsta vlakana.
Obučite svoje osoblje i slijedite najbolje prakse
Konačno, jedan od najefikasnijih načina za održavanje vaših optičkih kablova i konektora je da obučite svoje osoblje i slijedite najbolje prakse za rukovanje, instaliranje i rad vašeg optičkog sistema. Trebali biste educirati svoje osoblje o osnovama optičkih vlakana, vrstama i karakteristikama vlaknastih kablova i konektora, potencijalnim opasnostima i rizicima rada s vlaknima, te odgovarajućim postupcima i tehnikama za čišćenje, skladištenje, testiranje, popravku i zamjenu komponenti vlakana. Također biste trebali slijediti industrijske standarde i smjernice za instalaciju, prekid i certifikaciju vlakana i dokumentirati svoje aktivnosti održavanja i evidenciju.
Ultimate FAQ vodič za optičke konektore
P: Šta je optički konektor?
P: Koji su najčešći konektori za vlakna?
P: Kako da prepoznam konektor za optička vlakna?
P: Koja je razlika između optičkog konektora i spojnice?
P: Zašto su konektori za vlakna tako skupi?
P: Koja je razlika između plavih i zelenih konektora za vlakna?
P: Koja je razlika između LC i SC konektora za vlakna?
P: Koji je bolji SC ili LC konektor?
P: Kako možete razlikovati ST i SC konektor?
P: Šta znači MU konektor?
P: Kakva je struktura optičkih konektora?
P: Kako se testiraju konektori za vlakna?
P: Kada i kako očistiti konektore za optička vlakna?
P: Kako odabrati pravi optički konektor?
P: Šta da radim ako instaliram SC konektor, ali mi je potreban LC tip?
P: Kako spojiti optički kabel na konektor?
P: Kako spojiti dva konektora optičkog kabla?
P: Zašto moram da čistim konektore od optičkih vlakana?
P: Mogu li dobiti konektor za optička vlakna?
P: Šta su SC konektori?
Kao jedan od vodećih proizvođača i dobavljača optičkih konektora u Kini, srdačno vas pozdravljamo da kupite optički konektor na lageru ovdje iz naše tvornice. Svi prilagođeni proizvodi su visokog kvaliteta i niske cijene. Za cjenik i besplatni uzorak, kontaktirajte nas sada.
