Evolux Fiber: Vaš profesionalni proizvođač optičkih kablova!
Shenzhen Evolux Fiber Co., Ltd je vodeći dobavljač vrhunskih rješenja za optička vlakna, specijaliziran za istraživanje, razvoj, proizvodnju i distribuciju visokokvalitetnih proizvoda od optičkih vlakana. Osnovani 2013. godine, sa sjedištem u Shen Zhenu, Kina, postali smo ime od povjerenja u području optičkih vlakana. Sa snažnim fokusom na inovacije i pouzdanost, nastojimo da ispunimo rastuće zahtjeve globalne telekomunikacijske industrije.
Naše prednosti
Raznovrsni portfolio proizvoda
Pružamo sveobuhvatan asortiman proizvoda od optičkih vlakana, od jednomodnih i višemodnih optičkih vlakana do specijalnih optičkih vlakana za specifične primjene, uključujući optičke kablove, konektore, primopredajnike, adaptere i prateću dodatnu opremu kako bismo zadovoljili različite potrebe naših kupaca. .
Odlična korisnička podrška
Okupili smo tim stručnjaka koji su spremni da podrže naše klijente. Oni pomažu kupcima u odabiru pravog rješenja za optička vlakna i vode proces implementacije, omogućavajući kupcima da uživaju u sveobuhvatnim konsultacijama prije prodaje do postprodajne podrške i tehničke pomoći.

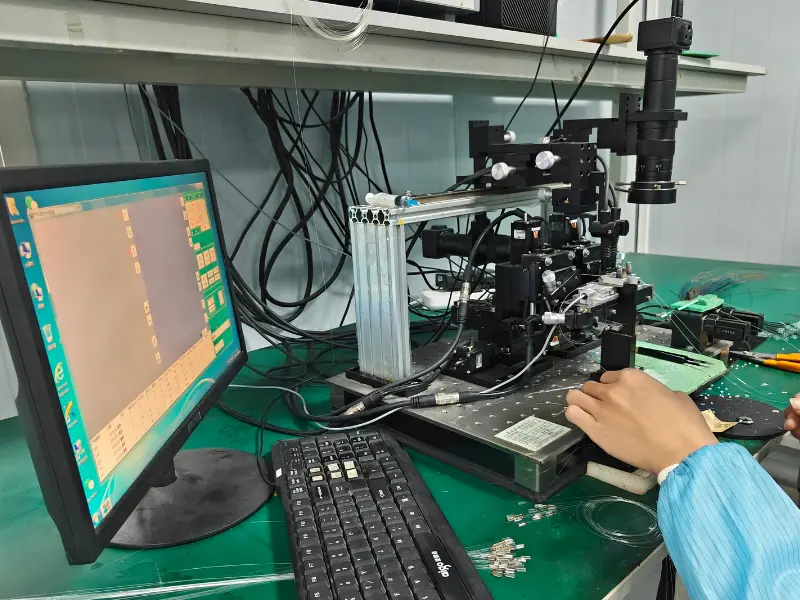

Napredna postrojenja za istraživanje i razvoj
Najmoderniji objekti za istraživanje i razvoj, oprema i specijalizirane laboratorije pružaju idealno okruženje za provođenje najnovijih istraživanja, eksperimentiranja i testiranja optičkih materijala, dizajna i proizvodnih procesa.
Profesionalne usluge prilagođavanja
Nudimo opcije prilagođavanja koje omogućavaju kupcima da prilagode proizvode od optičkih vlakana svojim specifičnim potrebama. Prečnik vlakana, materijal premaza ili tip konektora mogu se fleksibilno prilagoditi.
Optički patch kabl je optički kabl sa poklopcem na svakom kraju sa konektorima koji omogućavaju brzo i praktično povezivanje na telekomunikacionu opremu. Ovo je poznato kao kabliranje u stilu interkonekcije.
Na osnovu različitih specifikacija i standarda, uobičajeni kablovi od vlakana mogu se kategorizirati iz perspektive načina rada optičkog kabela, načina prijenosa, tipa omotača, tipa konektora i tipa poliranja.
Način rada optičkog kabela: Jednomodni ili višemodni
Režim fiber patch kablova pokazuje kako svjetlosni snopovi putuju unutar vlakna. Postoje dva načina rada optičkog kabla: single mode i multimode. Single mod fiber patch provod dozvoljava samo jednom modu svjetlosti da prođe duž svoje dužine sa vrlo tankim promjerom od 8-10 mikrona, tako da može prenositi signale mnogo većim brzinama sa manjim slabljenjem. Jezgro multimodnog vlaknastog patch kabla je veće, obično 50 ili 62,5 mikrona, što omogućava prijenos višestrukih svjetlosnih modova. Dolazi u pet varijanti koje podržavaju različite brzine prijenosa ili udaljenosti: 62.5-mikrona OM1, 50-mikrona OM2, 50-mikrona OM3, 50-mikrona OM4 i {{13 }}micron OM5, koji se može razlikovati po standardnim bojama jakne. Budući da višestruki svjetlosni putevi putuju niz kabel, udaljenost do koje skakači višemodnih vlakana mogu doseći je obično kratka. Za prijenos na kratke udaljenosti unutar zgrade ili kampusa, multimodni kablovi sa vlaknima su najprikladniji tip.
Broj vlakana: Simplex ili Duplex
Prema broju vlakana, razlikuju se simpleks i dupleks vlaknasti patch kabel. Simpleksni vlaknasti spojni kabel sadrži jednu niti vlakna s jednim simpleks konektorom na svakom kraju. Dok se dupleks kabl za spajanje vlakana sastoji od dvije žice od stakla ili plastike s jednim dupleks konektorom (ili se smatra dva simpleks konektora).
Tip jakne: PVC ili LSZH
PVC i LSZH se koriste za opisivanje uobičajenog materijala omotača vlaknastih patch kablova. Fiber patch kablovi prekriveni PVC omotačem su fleksibilni pri normalnim temperaturama instalacije. U poređenju sa PVC poveznim kablovima, LSZH patch kablovi su čvršći i manje fleksibilni, ali sadrže spoj koji usporava plamen koji ne emituje otrovne pare ako izgore. PVC kabl od optičkih vlakana obično se koristi za unutrašnje aplikacije kao što su horizontalne linije od centra ožičenja. Dok se LSZH kabel koristi u neventiliranim prostorima izloženim javnosti, kao što su podzemne željeznice i tuneli, a također se koristi za prostorije iz kojih nije lako brzo izaći.
Tip konektora: LC, SC, ST ili drugi
Postoji mnogo tipova konektora koji se koriste u fiber patch kablovima kao što su LC, SC, ST, MTP ili MPO. Različiti tipovi konektora su za priključenje na različita sučelja, tako da je bolje da potvrdite tip interfejsa uređaja koje koristite prvi put. Ako se podijele po kriterijima da li je konektor na svakoj strani isti, mogu se podijeliti na vlaknasti preklopni kabel istog tipa konektora i hibridni fiber patch kabel. Vlaknasti preklopni kablovi koji imaju isti tip konektora na oba kraja uključuju LC na LC vlaknasti preklopni kabl, SC na SC vlaknasti preklopni kabl itd. Dok hibridni kabl za spajanje vlakana ima različite konektore na svakom kraju, kao što je kabl za spajanje vlakana LC do SC. Ako je tip porta uređaja na obje strane isti, možete odabrati vlaknasti patch kabel istog tipa konektora ili trebate odabrati hibridni.
Tip poliranja: PC, UPC ili APC
Konektori za optička vlakna su dizajnirani i polirani u različite oblike kako bi se minimizirala povratna refleksija, što je posebno važno u primjenama u jednom modu. Prema ovom tipu poliranja konektora, postoje PC, UPC i APC kablovi od vlakana. Danas je tip PC polira zamijenjen tipom UPC. Da li ćete izabrati UPC ili APC zavisi od vaše stvarne aplikacije. Budući da APC pruža manje gubitke pri umetanju od UPC-a, APC vlaknasti patch kablovi su primjenjiviji za aplikacije velikog propusnog opsega i veze na velikim udaljenostima, kao što su FTTx, pasivna optička mreža (PON) i multipleks s podjelom talasnih dužina (WDM). Dok se UPC kablovi od vlakana primjenjuju na optičke sisteme koji su manje osjetljivi na gubitke pri umetanju, kao što su digitalna TV i telefonija.
Prednosti fiber patch kablova
Veći propusni opseg
Optički kablovi pružaju značajan propusni opseg za prijenos signala i mogu prenijeti mnogo više podataka od bakrenih kablova istog prečnika. Proizvod širine pojasa (BDP) medija za prenos se koristi za upoređivanje mogućnosti u ovom pogledu, a mediji sa većim BDP-om će imati veću udaljenost prenosa kada šalju isti propusni opseg podataka. Što je BDP veći, to brže može biti isporučen nekompresovani video i na većim udaljenostima, dok se prikazuje u potpuno istom kvalitetu kao izvorni signal. Na primjer, standardni BDP za višemodna vlakna je 500 MHz/km, što znači da 500-metarski multimodni kabl može prenositi 1 GHz. BDP jednomodnog vlakna je mnogo veći od multimodnog vlakna, koji je veći od bakrenog kabla sa upredenom parom, koji je veći od standardnog HDMI kabla.
Veća udaljenost, veća brzina
Što se tiče fotona u odnosu na elektrone, svjetlost u optičkim kablovima putuje otprilike dvije trećine brzine svjetlosti, dok elektroni u bakarnim kablovima jedva dostižu jedan posto te brzine. Ova ogromna prednost u brzini ima ekstreman učinak na potencijalne udaljenosti. Dok su bakarni kablovi uglavnom ograničeni na 100-metarsku standardnu udaljenost, optički kablovi mogu proširiti sadržaj velikog propusnog opsega na izuzetno velike udaljenosti u malom promjeru. Višemodno vlakno može utrostručiti ovu udaljenost za 4K HDMI signal, na primjer, a ovisno o vrsti kabela, talasnoj dužini i ostatku mreže, jednomodno vlakno može proširiti isti signal do 10 km.
Higher Resistance
Za razliku od metoda prijenosa na bazi bakra, optički kablovi ne sadrže metalne komponente. Kao rezultat toga, oni su imuni na elektromagnetne smetnje (EMI) i radiofrekventne smetnje (RFI). Štaviše, optički kablovi su imuni na ekstremne promene temperature i nivoa vlage, što oboje može ometati prenos u bakarnim kablovima.
Sigurnost
Kako optički kablovi ne provode električne signale, nemoguće je daljinski otkriti bilo koji signal podataka koji se prenosi, a pokušaji fizičkog pristupa bi se mogli otkriti nadzorom. Ova sigurnost čini optičko vlakno metodom izbora za industrije kao što su vlada i banke. Što se tiče sigurnosti, optički kablovi takođe ne predstavljaju rizik u okruženjima opasnim od varničenja kao što su hemijska postrojenja i rafinerije nafte.
Primjena optičkog kabla
Patch cord od optičkih vlakana je ključna komponenta u telekomunikacijama koja se koristi za prijenos podataka putem optičkih vlakana na velike udaljenosti. To je u suštini kabl sa konektorima na oba kraja, dizajniran za povezivanje optičkih uređaja kao što su ruteri, prekidači i serveri. Primarna svrha optičkog patch kabla je da obezbedi pouzdano i efikasno sredstvo za prenos podataka velikim brzinama. Koristeći svjetlosne signale umjesto električnih, tehnologija optičkih vlakana omogućava brži i sigurniji prijenos podataka. Ovo je posebno važno u telekomunikacijama, gdje velike količine podataka treba brzo i precizno prenijeti. Optički kablovi su neophodni u različitim telekomunikacionim aplikacijama, uključujući internet veze, telefonske mreže, kablovsku televiziju i data centre. Obično se koriste u stambenim i komercijalnim okruženjima za uspostavljanje brzih internetskih veza i olakšavanje prijenosa glasovnih, video i podatkovnih signala. Posljednjih godina, potražnja za optičkim patch kablovima značajno je porasla zbog rastuće potrebe za bržim i pouzdanijim prijenosom podataka. Sa pojavom tehnologija kao što su računarstvo u oblaku, usluge striminga i Internet stvari (IoT), postoji sve veća potražnja za većom propusnošću i manjim kašnjenjem. Optički kablovi igraju ključnu ulogu u ispunjavanju ovih zahteva obezbeđujući potrebnu infrastrukturu za efikasan prenos podataka. Nadalje, optički patch kablovi se također koriste u novim tehnologijama kao što su 5G mreže i pametni gradovi. Ove tehnologije zahtijevaju robusne komunikacione sisteme velikog kapaciteta, što se može postići upotrebom optičkih kablova.
Patch kabl od optičkih vlakana koristi se za potrebe umrežavanja, posebno za povezivanje uređaja unutar lokalne mreže (LAN). To je bitna komponenta u prijenosu podataka, glasa i video signala na velike udaljenosti pri velikim brzinama. Optički kablovi se sastoje od snopa tankih, fleksibilnih staklenih ili plastičnih vlakana umotanih u zaštitni omotač. Ova vlakna su sposobna da prenose podatke pomoću svetlosnih signala, što omogućava brži i pouzdaniji prenos podataka u poređenju sa tradicionalnim bakrenim kablovima. Patch cord djeluje kao most između uređaja kao što su kompjuteri, prekidači, ruteri i serveri, omogućavajući besprijekornu komunikaciju i razmjenu podataka. U LAN okruženju, optički patch kablovi se obično koriste za povezivanje mrežnih prekidača sa krajnjim uređajima kao što su računari, štampači i IP telefoni. Oni pružaju direktnu i sigurnu vezu, osiguravajući minimalan gubitak signala i smetnje. Sa sve većom potražnjom za brzim internetom i sve većim brojem povezanih uređaja, optički patch kablovi su postali ključni za održavanje robusne i efikasne mrežne infrastrukture. Štaviše, tehnologija optičkih vlakana nudi nekoliko prednosti u odnosu na tradicionalne bakrene kablove. Ima mnogo veći kapacitet propusnog opsega, omogućavajući veće brzine prijenosa podataka i podržavajući zahtjeve aplikacija koje intenzivno koriste propusni opseg. Patch kablovi sa optičkim vlaknima su takođe imuni na elektromagnetne smetnje, što ih čini idealnim za upotrebu u područjima sa visokim električnim šumom ili u neposrednoj blizini kablova za napajanje.
Optički patch kabel je kabel koji se koristi za povezivanje dva uređaja ili komponente u optičku mrežu. Prvenstveno se koristi za prijenos podataka, kao što su glas, video ili digitalne informacije, velikim brzinama na velike udaljenosti. U kontekstu medicinskog snimanja, optički patch kabel igra ključnu ulogu u prenošenju slika u endoskopiji i drugim medicinskim procedurama.
Pruža visokokvalitetne slike visoke rezolucije koje pomažu u preciznoj dijagnozi i planiranju liječenja. Mogućnosti prenosa velike brzine optičkih patch kablova obezbeđuju minimalno kašnjenje i gubitak kvaliteta slike, omogućavajući lekarima da donose odluke u realnom vremenu tokom procedura. Štaviše, kablovi sa optičkim vlaknima nude nekoliko prednosti u odnosu na tradicionalne bakrene kablove u medicinskom snimanju. Imuni su na elektromagnetne smetnje, što je posebno važno u medicinskim okruženjima gdje su prisutni različiti elektronski uređaji.
Jakna
Plašt je vanjski omotač optičkog kabela. Iako nudi zaštitu, njegova primarna svrha nije pružanje snage. U suštini, jakna drži sve komponente zajedno: aramidne čvrstoće i puferovano vlakno, koje obuhvata optičko vlakno.
Članovi aramidne snage
Aramidna pređa su jaka vlakna otporna na toplotu. U sklopu optičkog kabla, članovi aramidne čvrstoće obezbeđuju zateznu čvrstoću od konektora i kroz kabl. Na primjer, tokom procesa proizvodnje, dok povlačite kabel na konektor, aramidni elementi snage pomažu da se osigura da se kabel i stakleno optičko vlakno neće slomiti.
Pufer premaz na vlaknu
Stakleno optičko vlakno je proizvedeno sa zaštitnim (tampon) premazom protiv oštećenja. Ovisno o primjeni patch kabla, tampon premaz može biti od različitih materijala koji će ponuditi, na primjer, otpornost na visoke temperature ili otpornost na vatru. Pufer takođe štiti vlakno obloženo akrilatom dok se ekstrudira u omotač, kao i deluje kao "pečat", ako želite, tog akrilatom obloženog vlakna pre spajanja ili povezivanja.
Optic Fiber
Proizvedeno od stakla ili plastike, optičko vlakno je optički talasovod koji se sastoji od jezgre koja nosi svjetlost i omotača, koji zadržava svjetlost u jezgri. Optički komunikacijski sistemi koriste jednomodne ili višemodne tipove.
Faktori koje treba uzeti u obzir prije nego što odaberete kabl za spajanje optičkih vlakana
Korak 1: Odredite koji tip konektora vam je potreban
Da biste odredili koji konektor će vam trebati, morate ispitati portove uređaja koje ćete povezivati i trebate znati koje aplikacije će koristiti kabel. Patch kablovi sa optičkim vlaknima dolaze s različitim konektorima za spajanje na različite uređaje.
Sljedeća stvar koju trebate odrediti je koji je način rada fiber patch kabla najbolji za vašu aplikaciju. Dva dostupna načina rada su jednostruki ili višemodni.
●Single-mode Fiber Optic Patch Cable
Poželjet ćete koristiti single-mode optički patch kabel za prijenos podataka na velike udaljenosti jer je single-mode optički kabel znatno brži od multimodnog. Single-mode nosi samo jedan snop svjetlosti u isto vrijeme, što omogućava laseru da radi na talasnoj dužini od 1310-1550 nm.
● Višemodni kabl sa optičkim vlaknima
Poželjet ćete višemodna optička vlakna za aplikacije koje imaju kraće udaljenosti, kao što su unutar zgrade ili A/V aplikacija unutar lokalne mreže. Maksimalna dužina optičkog kabla je oko 400 do 550 metara. Ali višemodni kablovi mogu nositi više izvora svjetlosti, što ih čini vrlo efikasnim za kratke udaljenosti.
Korak 3: Odlučite se između Simplex ili Duplex vlakana
Patch kablovi od optičkih vlakana mogu imati dvije vrste niti: simplex ili duplex.
● Simpleks
Simpleksni kabl ima po jedan konektor za vlakna na svakom kraju kabla. Jedan kraj je predajnik, drugi kraj je prijemnik, a oni nisu reverzibilni. Ovo se obično koristi za dvosmjerne (BIDI) optičke primopredajnike. Simpleksni kablovi su jeftiniji i mogu prenositi većim brzinama.
● Dupleks
Dupleks žice omogućavaju da se dva konektora za vlakna spoje jedan pored drugog sa konektorom sa dvostrukim vlaknima. Jedan lanac prenosi u jednom smjeru, a drugi lanac emituje natrag u suprotnom smjeru. Ovo je ogromna prednost u odnosu na simpleks jer može prenositi simultane dvosmjerne podatke. Ali loša strana dupleksa je to što povezuje samo dva uređaja i trebat će vam dodatni konektori da biste omogućili dodatne uređaje.
Korak 4: Odaberite željenu dužinu kabela
Ovo je prilično jednostavno. Morate znati udaljenost između vaših uređaja, a zatim odabrati dužinu kabela koja vam je potrebna. Optički patch kabl se kreće u dužinama između 0.5m – 50m.
Korak 5: Odaberite poliranje konektora i omotač kabela
Konačno, moraćete da odlučite o poliranju konektora i omotaču kabla, što može uticati na performanse kabla.
● Poliranje konektora
Postoje dvije vrste poliranja konektora: UPC ili APC. APC lak nudi bolje performanse jer je gubitak manji od UPC konektora. Stoga ćete možda htjeti dotjerati APC ako su vaše aplikacije osjetljive na povratne gubitke i zahtijevaju signalizaciju visoke preciznosti. Ali APC je skuplji od UPC-a. Lak konektora možete prepoznati po njegovoj boji. APC patch kabl je obično zelene boje, dok je UPC patch kabl plave boje.
● Obuci za kablove
Patch kabl od optičkih vlakana dolazi u različitim tipovima omotača:
Low Smoke Zero Halogen (LSZH): Jakna otporna na vatru je idealna za korištenje između podova i zgrada.
Polivinil hlorid (PVC): Čvrsta jakna otporna na abraziju, oksidaciju, koroziju i degradaciju. Dobro podnosi vremenske uslove, što ga čini idealnim za kablove na otvorenom ili potrebe kablova sa dugim životnim vekom.
Neprovodni plenum sa optičkim vlaknima (OFNP): Ovi omotači su takođe otporni na vatru i imaju nisku proizvodnju dima što ih čini idealnim za mrežne aplikacije koje rade unutar zidova i vazdušnih plenuma bez cevi.
Oklopni kabel: Ove jakne koriste dvostruke cijevi i čelične navlake koje ne dopuštaju svjetlost i imaju visoke pritiske gnječenja, što ih čini idealnim za podne kablove na koje glodari mogu stati ili ih čak grickati.
Neosjetljivi na savijanje: Ove jakne imaju mali radijus savijanja i visoku otpornost na gubitak ili oštećenje uzrokovano savijanjem. Ovaj tip patch kabla je napravljen za data centar i FTTH aplikacije i kablove visoke gustine.
Savjeti za kabl za spajanje optičkih vlakana
Održavajte fiber patch kablove čistima
Prema industrijskom istraživanju velike telekom kompanije, kontaminacija je razlog broj jedan za rješavanje problema s optičkim mrežama. Vlakna su toliko krhka da kada ih prekrije prašina ili druga kontaminacija, optički signal može biti degradiran. Štaviše, metalne čestice koje nose tijela i kućišta optičkih vlakana blokirat će vlakno, što će uzrokovati gubitak signala, što će na kraju smanjiti performanse mreže i uzrokovati velike gubitke za kompanije koje se oslanjaju na optičke mreže. Općenito, čišćenje optičkih vlakana odnosi se na čišćenje konektora vlakana. Kako osigurati da konektore za vlakna čistite na ispravan način? Postoje dvije glavne metode čišćenja: kemijsko čišćenje i mokro čišćenje, od kojih svaka obavlja različite funkcije. Sredstva za čišćenje vlakana u kolutu, čistači za olovke, maramice za čišćenje vlakana i pjenasti brisevi su uobičajena rješenja za čišćenje konektora za vlakna.
Pravilno skladištite optičke kablove
Bez obzira da li je optički kabl u upotrebi ili nije u upotrebi, treba uzeti u obzir jednu značajnu tačku: Nemojte previše savijati ili istezati optički kabl. Često je slučaj kada se radi sa optičkim kablovima, ljudi ih rastežu ili savijaju. Iz tog razloga, najgore je da se vlakna mogu oštetiti. Neki lom uzrokovani savijanjem mogu biti vidljivi, ali neki gubici ne moraju, kao što su mikroskopske deformacije vlakana uzrokovane vrlo niskom temperaturom, pomakom od nekoliko milimetara uzrokovanim nesavršenostima odbojnika ili omotača, lošom praksom ugradnje ili drugim faktorima. Budući da se takav gubitak ne može vidjeti ljudskim očima direktno, on će biti zanemaren i stvari mogu postati još gore s vremenom. U slučaju velikog gubitka kada se kablovi od vlakana moraju zamijeniti, potrebno je obratiti pažnju na sljedeće bitne elemente:
● Dizajnirajte svoj put za kablove pomoću odgovarajućih alata ili komponenti za zaštitu vlakana, kao što su horizontalni upravljači kablova.
● Nemojte savijati kablove za spajanje vlakana izvan njihovog minimalnog radijusa savijanja, posebno u onim uskim prostorima u oblastima zakrpa vlakana visoke gustine.
● Pazite da konektor za vlakna ne udarite o bilo šta! S jedne strane, ti krajevi se mogu izgrebati ili slomiti. S druge strane, slomljeno staklo na kraju vlakna može posjeći nečiju kožu. Preporučuje se korištenje zaštitnih kapa prilikom skladištenja ili povlačenja vlakana.
● OTDR i mikroskopi sa optičkim vlaknima se preporučuju ako vam je potrebna oprema za mjerenje i identifikaciju bilo kakvih kvarova kao što su prekidi unutar optičkog kabla ili ukupno slabljenje.
Ultimativni vodič za često postavljana pitanja za kabl za spajanje optičkih vlakana
P: Za šta se koristi optički patch kabl?
P: Da li se optički kabl može zakrpiti?
P: Koja je razlika između patch kabla i kabla?
P: Koji su nedostaci patch kabla?
P: Koliko tipova vlaknastih patch kablova postoji?
P: Koji je bolji fiber ili bakreni patch kabel?
P: Zašto se zove patch kabl?
P: Mogu li koristiti Ethernet kabel kao patch kabel?
P: Kako izgleda patch kabl?
P: Šta će se dogoditi ako se optički patch kabel ne očisti na vrijeme?
P: Koje su prednosti patch kablova?
P: Koliko obično traju kablovi od optičkih vlakana?
P: Koja je maksimalna dužina za patch kablove ili kratkospojnike?
P: Zašto su optički kablovi tako skupi?
P: Kako testirate optički patch kabl?
P: Mogu li popraviti oštećeni optički patch kabel?
P: Kako da pohranim svoj kabl za spajanje optičkih vlakana?
P: Koji je minimalni radijus savijanja za kabl za spajanje optičkih vlakana?
P: Koja je maksimalna brzina prijenosa za kabl za spajanje s optičkim vlaknima?
P: Koja je razlika između LC i SC konektora za kablove od optičkih vlakana?
Kao jedan od vodećih proizvođača i dobavljača kablova za optička vlakna u Kini, srdačno vas pozdravljamo da ovdje kupite optički patch kabel na lageru iz naše tvornice. Svi prilagođeni proizvodi su visokog kvaliteta i niske cijene. Za cjenik i besplatni uzorak, kontaktirajte nas sada.
