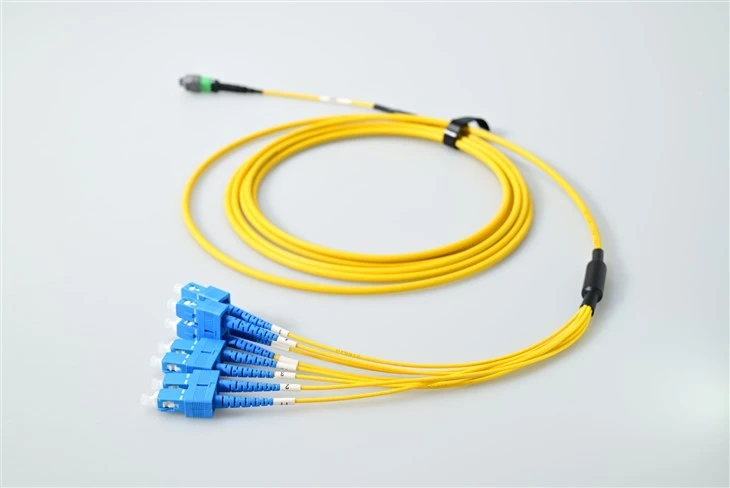

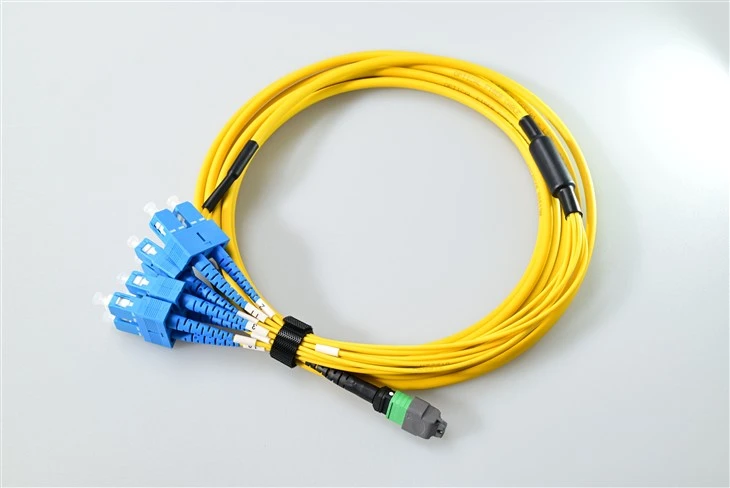

8 CORE SC TO MTP MPO kablovi od vlakana

O: Stvarno se svodi na ono što ste već instalirali. Ako radite sa zastarelom opremom ili infrastrukturom koja je standardizovana na SC konektorima – što je bilo super uobičajeno u poslovnim mrežama i telekomunikacijskim okruženjima pre nego što je LC postao novi standard – onda SC na MTP/MPO ima savršenog smisla. Imali smo kupce koji su nadogradili svoje osnovne prekidače na 40G ili 100G QSFP primopredajnike, ali njihovi postojeći patch paneli i vlakna su svi SC. Ovaj razvodni kabel im omogućava da premoste taj jaz bez cijepanja i zamjene svega. Plus, SC konektori su robusniji i lakši za rukovanje u okruženjima sa visokim-vibracijama ili kada tehničari rade u rukavicama.

O: Dakle, verzija sa malim-gubicima koristi MT ferule premium-klase sa strožim proizvodnim tolerancijama – govorimo o geometriji ferule koja je unutar nekoliko nanometara. Tipični gubitak umetanja je ispod 0,3dB, sa maksimalnim 0,5dB. Standardni gubici koriste, pa, standardne MT ferrule, i vidjet ćete tipične gubitke oko 0,5dB sa maksimalnim 0,7dB. Za kratke staze u data centru – recimo, 50 metara ili manje – razlika je zaista zanemarljiva za većinu aplikacija. Ali ako se krećete na veće udaljenosti, imate posla sa ograničenim budžetima veza ili povezujete više faza kaseta, tih dodatnih 0,2-0,3dB po tački veze se brzo zbraja. Općenito preporučujemo mali-gubitak za{16}}kritične 100G veze ili kada ste spremni za budućnost za veće brzine.

O: Svaki kabl je dizajniran posebno za singlemode (OS2 9/125μm) ili multimode (OM3/OM4 50/125μm) – ne možete miješati i spajati. Poravnanje MT ferule i veličine jezgra vlakana razlikuju se između ova dva tipa. Za multimod, ovo obično koristite sa 40GBASE-SR4 ili 100GBASE-SR4 primopredajnicima preko OM3 ili OM4 vlakana. Za singlemode, razmislite o 100GBASE-PSM4 ili dugo-40G aplikacijama. Dobra vijest je da ih -kodiramo bojama: aqua ili magenta jakna za višenačin, žuta za singlemode. Samo se pobrinite da naručujete pravu vrstu vlakna koja odgovara vašim primopredajnicima i postojećoj infrastrukturi!

O: Puh{0}}povucite mehanizam za zaključavanje na MTP konektoru je iskreno-promjena za-instalacije velike gustine. Umjesto tradicionalnog stiskanja-za-otpuštanje jezičaka koje možete pronaći na LC ili SC konektorima, bukvalno samo povlačite pravo nazad da isključite – nije potrebna gimnastika prstiju. Ovo je ogromno kada radite u skučenom patch panelu sa desetinama čvrstih vlakana. Video sam kako se tehničari muče 10 minuta pokušavajući da dohvate druge kablove da stisnu jezičak za otpuštanje. Uz push{10}}povlačenje, možete prekinuti vezu jednom rukom, čak iu najnatrpanijim policama. Osim toga, smanjuje rizik od slučajnog isključivanja pogrešnog kabela ili oštećenja susjednih priključaka.

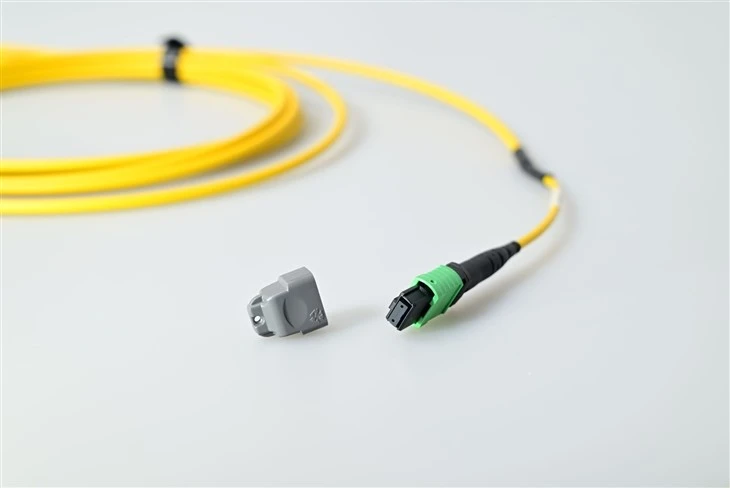

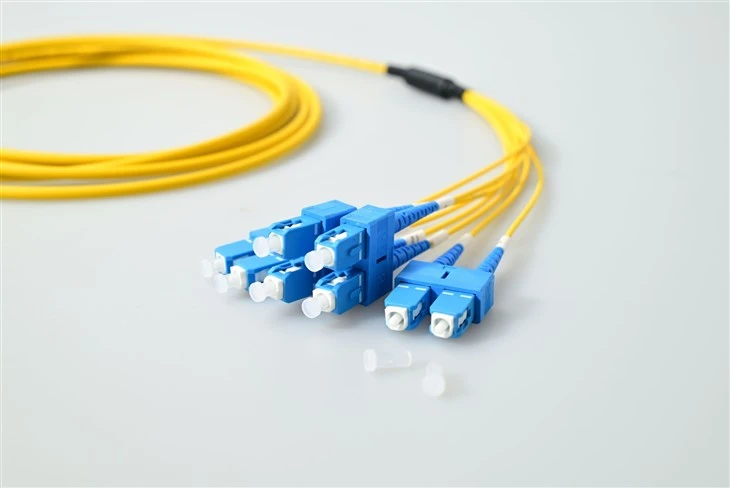

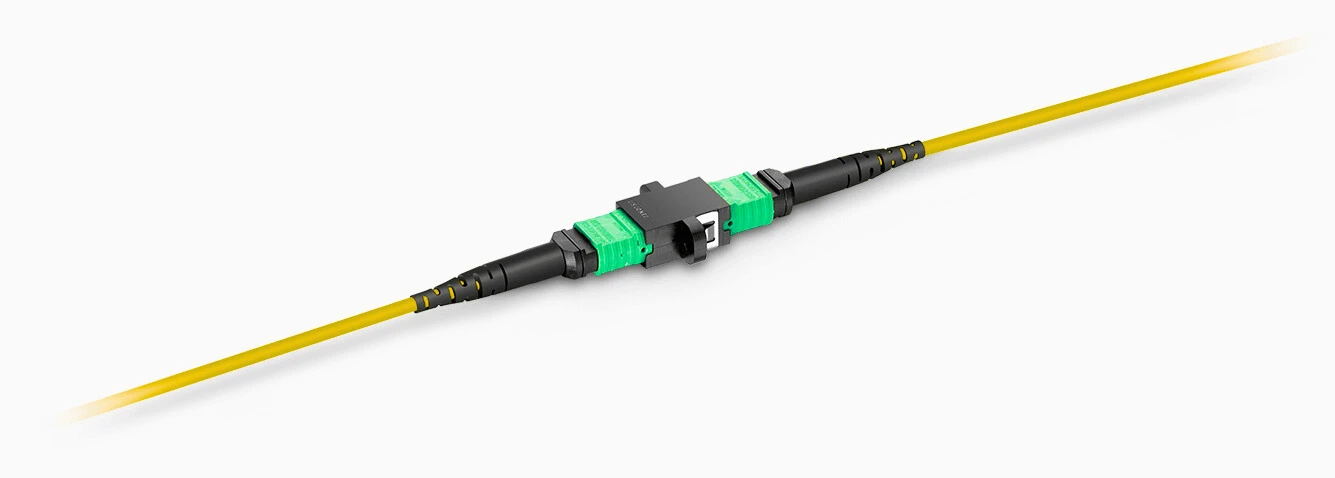

O: Igle za navođenje su ono što čini magiju sa MTP/MPO konektorima. To su ultra-precizne metalne igle (govorimo o tolerancijama na nivou mikrona{2}}) koje poravnavaju MT ferulu kada spojite konektor. Evo dogovora: "muška" verzija ima igle, "ženska" verzija ima rupe za njihovo primanje. Većina naših 8-jezgrenih SC do MTP/MPO kablova dolazi sa ženskim (bez iglica) MTP konektorima na MTP kraju, što je standardno za povezivanje na QSFP primopredajnike ili patch panele. Primopredajnici i paneli imaju muške (pinne) konektore. Dakle, kada naručujete, htjet ćete ženski MTP osim ako nemate određenu aplikaciju koja zahtijeva drugačije. Kraj SC? Standardni duplex SC konektori, tu nema ništa posebno.

O: Nudimo sva tri, i svako ima svoje mjesto. Okrugli kabl je najčešći – robustan je, lako se provlači kroz sisteme za upravljanje kablovima i dovoljno fleksibilan za uske krivine. To ćete vidjeti sa jaknom prečnika 3,0 mm. Ovalni kabl je ravniji, što može biti zgodno za postavljanje ispod podignutih podova ili u uskim horizontalnim nosačima kablova. Gola traka je najkompaktnija – to je doslovno samo trakasto vlakno sa minimalnim zaštitnim omotom. To je odlično za instalacije ultra-visoke-gustoće gdje je svaki milimetar bitan, ali je manje robustan za grubo rukovanje. Za većinu aplikacija u podatkovnim centrima preporučujemo robusni okrugli kabel. To je slatka tačka između fleksibilnosti, izdržljivosti i lakoće instalacije.

O: Polaritet može biti zbunjujući, ali evo jednostavne verzije: za standardni 8-fiber SC na MTP/MPO prekid, obično gledate na polaritet tipa B (koji se naziva i metodom B). To znači da se vlakno 1 na jednom kraju povezuje sa vlaknom 8 na drugom, vlakno 2 na vlakno 7, i tako dalje – to je okretanje "ključ-gore do ključa-dolje". Ovo je ono što vam je potrebno za povezivanje 40G QSFP+ primopredajnika na četiri dupleks SC porta. Polaritet tipa A je direktan (vlakna 1 do vlakna 1), što je manje uobičajeno za aplikacije sa prekidima. Tip C uključuje ukrštanje parova, koje biste koristili sa specifičnim konfiguracijama kaseta. Zaključak: osim ako vaš dizajn mreže ne navodi drugačije, koristite tip B za QSFP aplikacije. Možemo vas provesti kroz tačnu konfiguraciju ako nam pošaljete svoj mrežni dijagram.

O: Kodiranje bojama je vaš prijatelj za brzu identifikaciju i sprječavanje{0}}zamiješanja. Evo standarda: vodena jakna=OM3 multimode (10G ocijenjeno), magenta/ljubičasta=OM4 multimode (40/100G ocijenjeno), žuta=OS2 singlemode. MTP/MPO kućište takođe prati ovo – videćete plavo kućište za UPC poliranje i zeleno za APC poliranje na singlemode. Neki proizvođači dodaju svoje varijacije, ali to su industrijski standardi. Da li je to bitno funkcionalno? Ne baš – žuti kabl će dobro funkcionisati sve dok je unutrašnja vlakna odgovarajućeg tipa. Ali operativno, to je jako bitno. Kodiranje bojama pomaže tehničarima da odmah znaju s čime rade, smanjuje greške pri instalaciji i ubrzava rješavanje problema. Osim toga, mrežne revizije i dokumentacija su mnogo lakši kada možete samo baciti pogled na boje kablova.
