FTTH ODN rješenje za brzu i pouzdanu implementaciju optičkog pristupa
Evolux isporučuje one-komponente pasivnih optičkih vlakana za FTTH, FTTx i PON pristupne mreže, uključujući SC/APC konektore, adaptere, pigtaile, patch kablove, PLC razdjelnike i priključne kutije.
FTTH ODN rješenje za brzu i pouzdanu implementaciju optičkog pristupa
Evolux isporučuje one-pasivne optičke komponente za FTTH, FTTx i PON pristupne mreže - SC/APC konektore, adaptere, pigtaile, patch kablove, PLC razdjelnike i terminalne kutije.
Od krpljenja centralnog ureda do posljednje-milje pada pretplatnika, naše FTTH rješenje za proizvode pomaže telekom operaterima, izvođačima i distributerima da izgrade stabilne, skalabilne i jednostavne-za-instaliranje optičkih distributivnih mreža.
uši Iskustvo snabdijevanja optičkim vlaknima
Priključci za optička vlakna
FTTH & FTTx projektne narudžbe Podržane
Dostupno etiketiranje i pakovanje

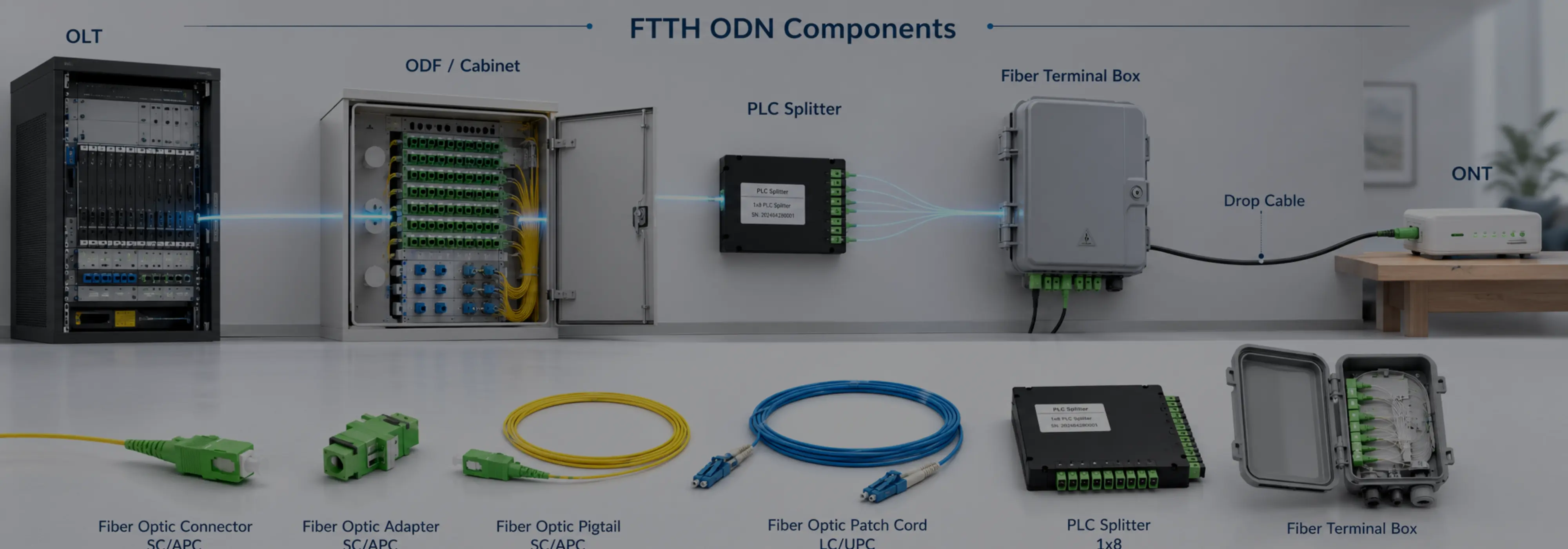

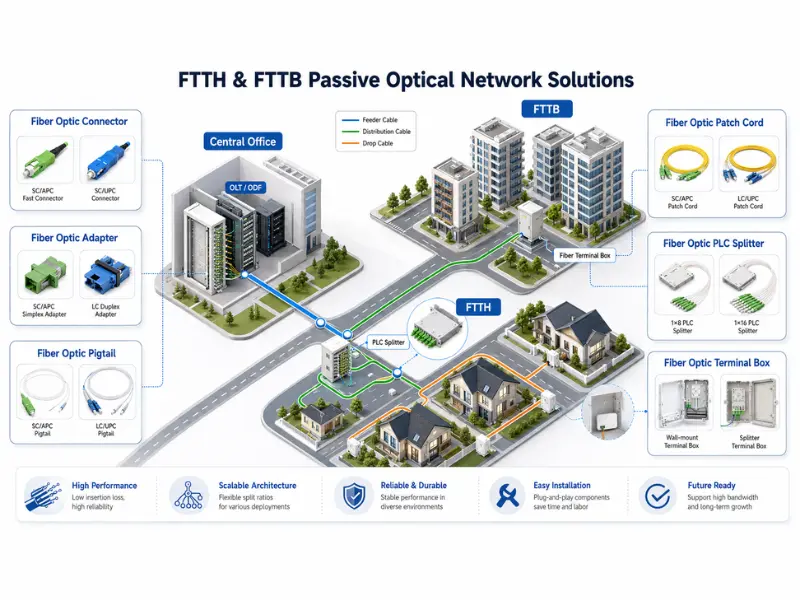

Tipična FTTH ODN mrežna arhitektura
U tipičnoj FTTH PON mreži, pasivne optičke komponente povezuju centralnu kancelariju sa krajnjim korisnicima bez aktivne opreme na distributivnom putu. Evolux pruža ključne pasivne komponente koje se koriste za cijepanje, spajanje, zakrpe, završetak i pretplatničko povezivanje
OLT
Central Office
01
ODF / Kabinet
Feeder Cable
02
PLC Splitter
1×4 – 1×64
03
Terminal Box
Distribucija
04
Ispusti → ONT
Pretplatnik
05
Svaka sekcija FTTH mreže zahtijeva kompatibilne pasivne komponente. Tip konektora, odnos razdelnika, kapacitet priključne kutije, tip vlakana i okruženje za instalaciju utiču na performanse mreže i efikasnost instalacije. Evolux pomaže kupcima da odaberu odgovarajuće proizvode prema topologiji projekta, količini pretplatnika i scenariju implementacije.
Preporučene porodice proizvoda FTTH
Evolux pruža glavne porodice pasivnih optičkih proizvoda koje se koriste u FTTH i PON pristupnim mrežama. Ovi proizvodi se mogu isporučiti pojedinačno ili kombinirati u prilagođenu BOM projekta FTTH.
Fiber Optic Connector
SC/APC brzi konektor, SC/UPC konektor i LC konektor za terminaciju na terenu, ONT vezu, priključnu kutiju i zakrpe.
Koristi se za: završetak polja · ONT · patching
Fiber Optic Fast Connector Sc Apc
Fiber Optic Sc konektor
Fiber Optic Lc konektori
Fiber Optic Adapter
SC/APC simplex adapter, LC duplex adapter i prirubnički adapter za priključne kutije, razvodne kutije, ODF i razdjelne kutije.
Koristi se u: priključna kutija · ODF · razdjelna kutija

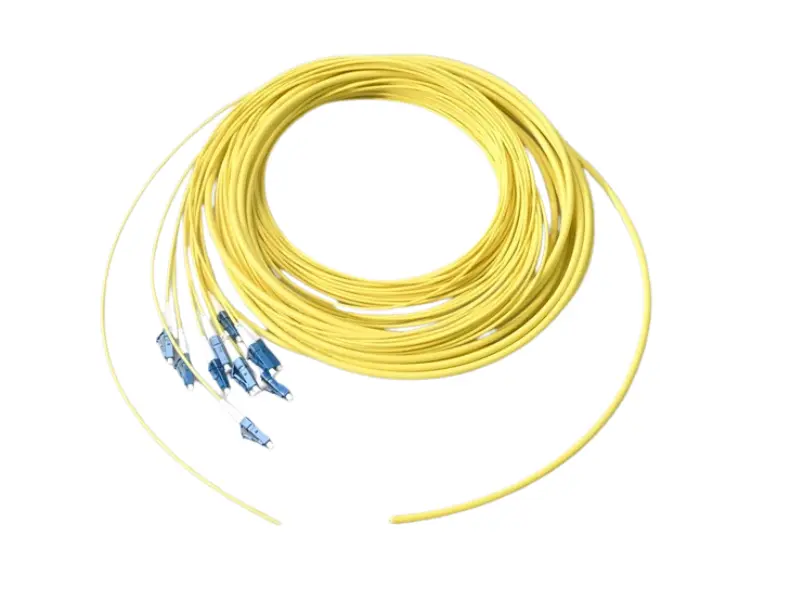

Fiber Optic Pigtail
SC/APC i LC/UPC pigtailovi u OS2 G.657A1/A2 vlaknima za tačke spajanja, priključne kutije i razvodne okvire.
Koristi se u: tačkama spajanja · priključna kutija · ODF

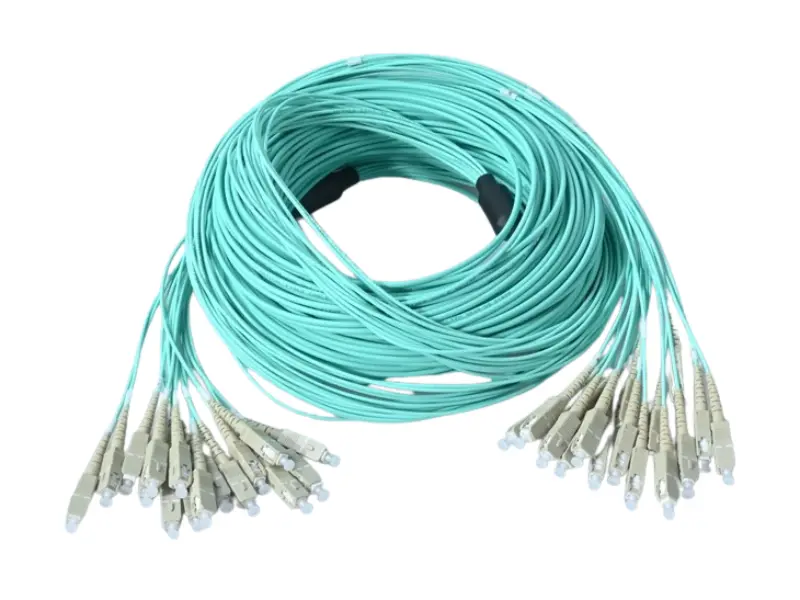

Fiber Optic Patch Cord
SC/APC simplex, LC i blindirani patch kablovi za OLT, ODF, razdjelnik, priključnu kutiju i ONT vezu.
Koristi se u: OLT · ODF · razdjelniku · ONT

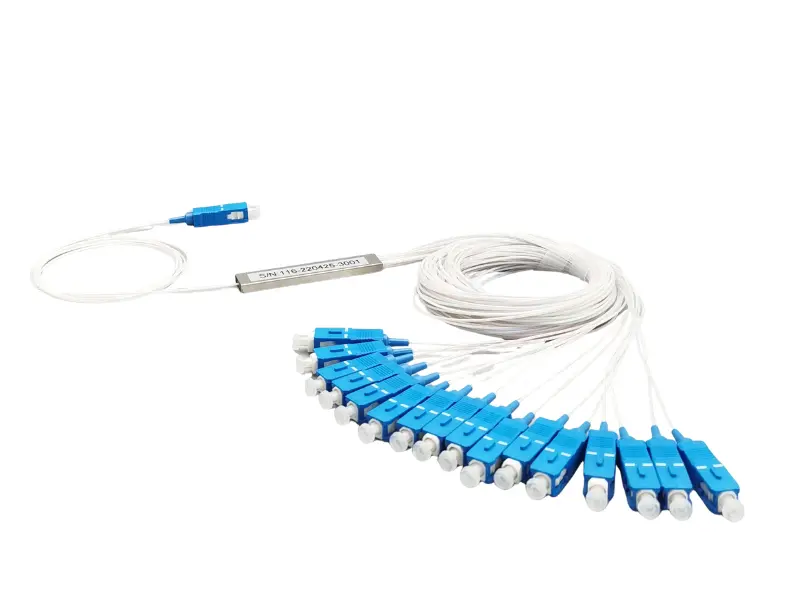

Fiber Optic PLC Splitter
1×4, 1×8, 1×16, 1×32 i 1×64 PLC razdjelnici za razdvajanje PON signala, centralizirano i sekundarno razdvajanje.
Koristi se u: PON cijepanju · centraliziranom · sekundarnom
Fiber Optic Terminal Box
Terminalne kutije od 2 do 24 jezgra, razdjelne kutije i zidne{2}}priključne kutije za hodnik, zid, stub i pretplatničke pristupne tačke.
Koristi se u: hodniku · zidu / stubu · pristupnim tačkama
Bilo da vašem projektu trebaju standardni SC/APC patch kablovi ili kompletan set terminalnih kutija, PLC razdjelnici, adapteri i pigtails - Evolux podržava fleksibilno usklađivanje proizvoda za različite FTTH modele implementacije.
Tipovi FTTH rješenja za različite potrebe implementacije
Različiti FTTH projekti zahtijevaju različite metode instalacije. Evolux podržava rješenja za distribuciju optičkih vlakana za izgradnju-bazirana FTTH, unaprijed{2}}terminirana FTTH i MDU rješenja.

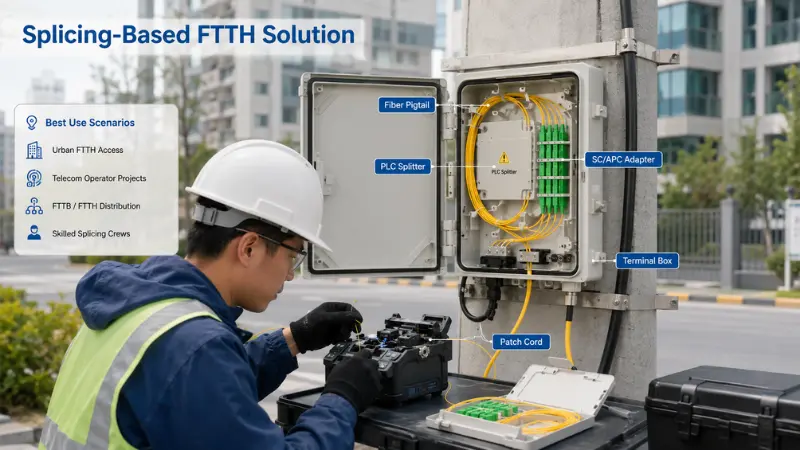

FTTH rješenje za spajanje{0}}bazirano
Za tradicionalne FTTH projekte,{0}}osjetljive pristupne mreže i implementacije gdje je potrebno spajanje fuzije na terenu.
Osnovna prednost:stabilna veza i fleksibilno rutiranje - izgrađeno za dugoročne-mreže fiksnog pristupa.
Pigtailovi vlakana su spojeni fuzijom sa dovodnim ili distributivnim vlaknima, dok adapteri i priključne kutije pružaju organizirane, zaštićene priključne tačke - idealne za projekte kojima je potrebna stabilna dugoročna-performansa i fleksibilno usmjeravanje na licu mjesta.
- SC/APC adapter
- PLC Splitter
- Terminal Box
- Patch Cord
Najbolji scenariji upotrebe
- Urbane FTTH pristupne mreže
- Projekti telekom operatera
- FTTB / FTTH distribucijske tačke
- Timovi sa vještim ekipama za spajanje

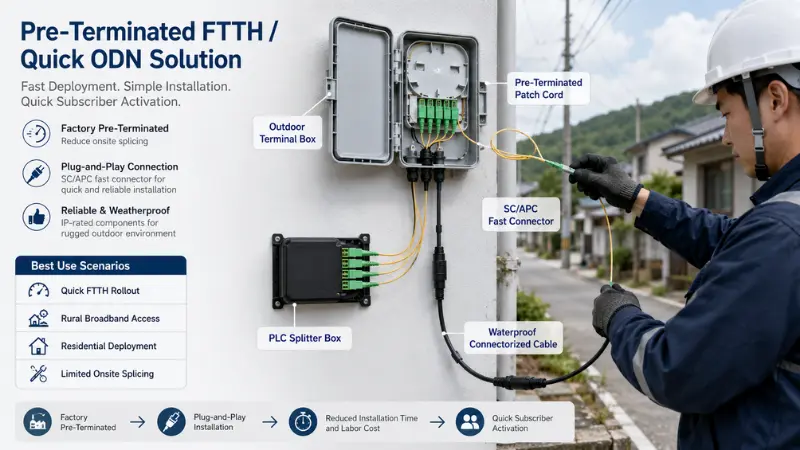

Unaprijed-Ukinuti FTTH/Brzi ODN
Za brzu aktivaciju pretplatnika, niske-stambene, ruralne širokopojasne mreže i tržišta sa visokim troškovima rada.
Osnovna prednost:smanjiti spajanje polja, pojednostaviti instalaciju i ubrzati aktivaciju pretplatnika.
Fabrički-završeni kablovi, konektori i priključne kutije poboljšavaju brzinu implementacije i smanjuju greške pri instalaciji - pogodne za brzo uvođenje FTTH-a gdje su efikasnost instalacije i dosljedan kvalitet najvažniji.
- Opis Opis Opis
- Specifikacije
- Karakteristike
- Prijave
Najbolji scenariji upotrebe:
- Brzo uvođenje FTTH
- Ruralni širokopojasni pristup
- Postavljanje stambene zajednice
- Ograničeni resursi za spajanje na licu mjesta

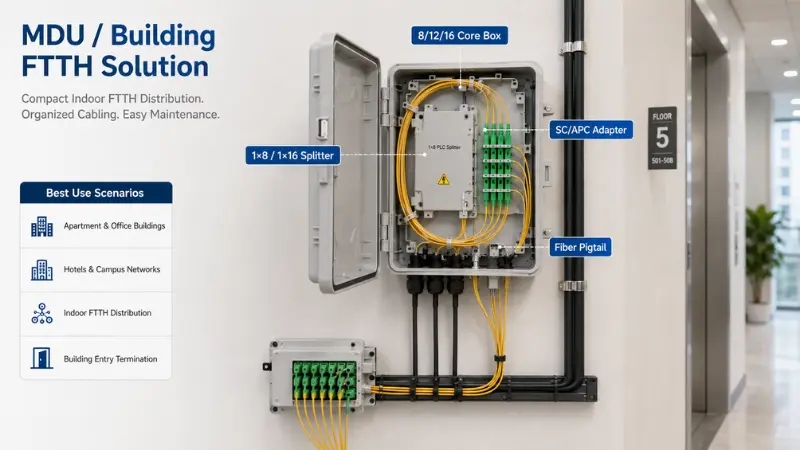

MDU / Izgradnja FTTH rješenja
Za stanove, poslovne zgrade, hotele, kampuse i više{0}}stambene jedinice.
Osnovna prednost:kompaktna distribucija vlakana za više{0}}stambene jedinice i ulazne tačke u unutrašnje zgrade.
Za MDU i izgradnju FTTH, kompaktna distribucija i jednostavno održavanje su ključni. Evolux nudi priključne kutije, razdjelnike, adaptere, pigtaile i unutrašnje priključne kablove za pristupne tačke na hodnicima,-nivou i pretplatničkoj-strani.
- 8/12/16 Core Box
- 1×8 / 1×16 Splitter
- SC/APC adapter
- Fiber Pigtail
Najbolji scenariji upotrebe
- Stambene i poslovne zgrade
- Mreže hotela i kampusa
- Unutrašnja FTTH distribucija
- Završetak ulaza u zgradu
Kako odabrati FTTH proizvode za svoj projekat?
Prava FTTH konfiguracija ovisi o strukturi mreže, dizajnu razdjelnika, okruženju instalacije i količini pretplatnika. Koristite ovaj vodič za odabir odgovarajućih pasivnih komponenti prije nego što zatražite ponudu.
| Stanje projekta | Preporučeni smjer | Informacije za potvrdu |
|---|---|---|
| Centralizovano razdvajanje | PLC razdjelni ormarić / ABS / LGX | Omjer razdjelnika, količina portova, tip konektora, prostor za ugradnju |
| Sekundarno razdvajanje | Priključna kutija sa razdjelnikom | Gustoća korisnika, količina poda, način održavanja |
| Spoljašnja montaža na zid / stub | IP65 vanjska priključna kutija | Vodootporni nivo, smjer ulaza kabela, način montaže |
| Koridor / Unutrašnja instalacija | Kompaktna kutija + pigtail + patch kabel | Zahtjevi za{0}}usporavanje plamena, radijus savijanja, veličina kutije |
| Brza aktivacija pretplatnika | Unaprijed{0}}terminirani patch kabl | Dužina kabla, tip konektora, ušica za povlačenje, hidroizolacija |
| PON mrežna veza | SC/APC konektor + PLC razdjelnik | Omjer razdjelnika, proračun optičke snage, OLT/ONT sučelje |
Za većinu FTTH PON mreža, SC/APC konektori se obično koriste za smanjenje refleksije. Međutim, konačni tip konektora treba uvijek odgovarati specifikacijama OLT, ONT, razdjelnika i projekta. Evolux može pomoći u potvrđivanju kompatibilnosti proizvoda prije masovne proizvodnje.
Inženjerske kontrolne tačke za FTTH ODN implementaciju
FTTH projekti zahtijevaju više od kupovine proizvoda. Optičke performanse, okruženje za instalaciju, kompatibilnost konektora i testnu dokumentaciju treba uzeti u obzir prije potvrde konačne liste proizvoda.
KONTROLA 01

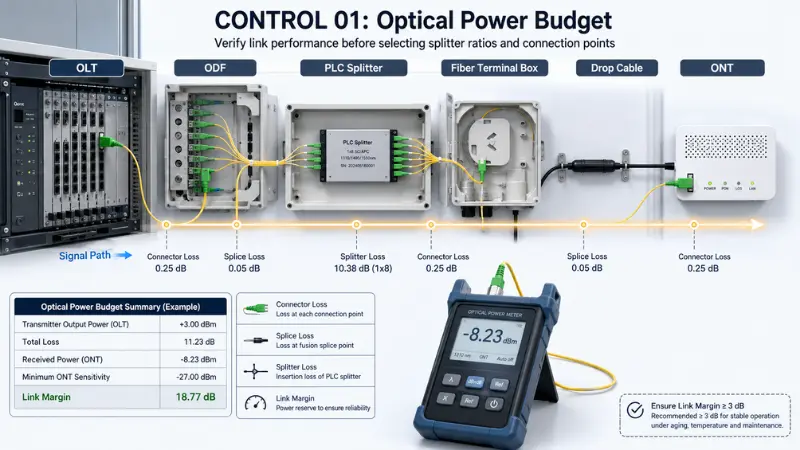

Optička snaga budžeta
Potvrdite gubitak razdjelnika, gubitak konektora, gubitak spoja i marginu veze prije odabiraomjeri razdjelnikai priključne tačke. Odgovarajući budžet napajanja održava signal stabilnim od OLT do ONT.

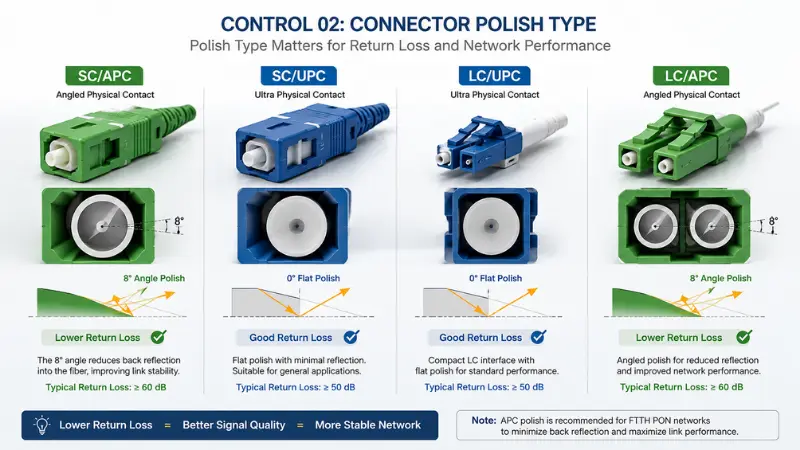

KONTROLA 02
Tip konektora za poliranje
PON mreže obično koriste SC/APC jer APC poliranje smanjuje povratne gubitke. SC/UPC, LC/UPC ili LC/APC također mogu primijeniti - vidiPC vs UPC vs APC lak.
KONTROLA 03

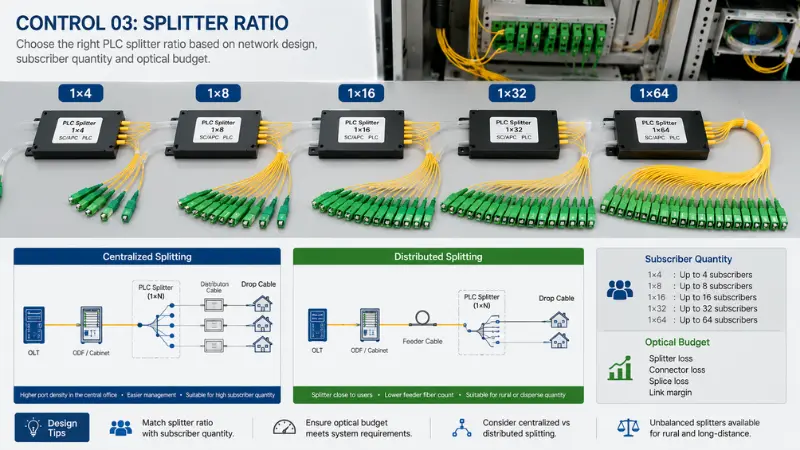

Odnos razdelnika
Uobičajeni PLC odnosi su 1×4, 1×8, 1×16, 1×32 i 1×64. Odaberite prema količini pretplatnika, optičkom budžetu i centraliziranom u odnosu na distribuirani dizajn - uključujućineuravnoteženo razdvajanjeza ruralno.

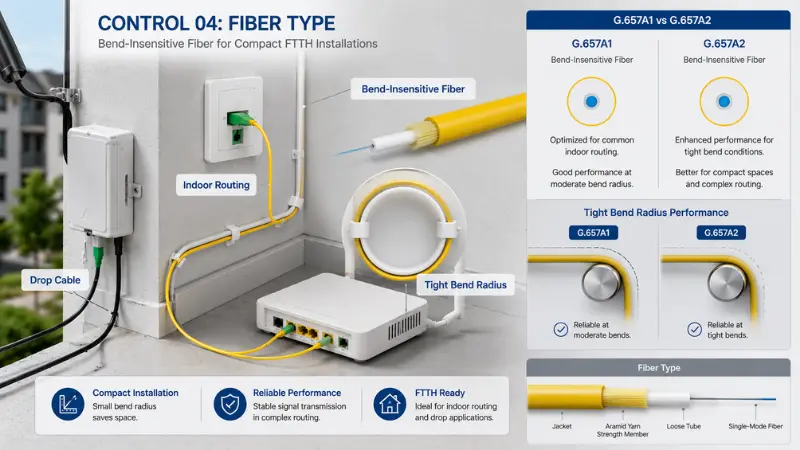

KONTROLA 04
Fiber Type
Za spuštanje kablova i unutrašnje vođenje, vlakna{0}}neosjetljiva na savijanje kao što su G.657A1 / G.657A2 su poželjna za kompaktne prostore i mali radijus savijanja. Uporeditejednostruki-način u odnosu na višenačin.

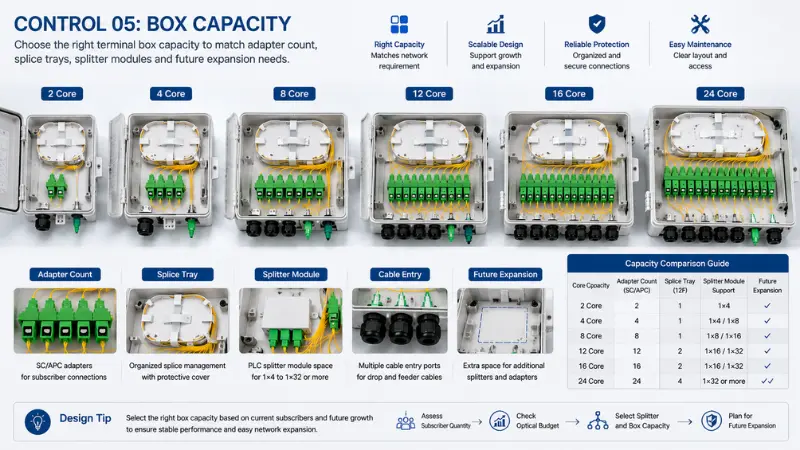

KONTROLA 05
Box Capacity
Matchpriključna kutijaKapacitet do broja adaptera, nosača za spajanje, modula razdjelnika i budućeg proširenja. Uobičajene opcije: 2, 4, 8, 12, 16 i 24 jezgre.
KONTROLA 06

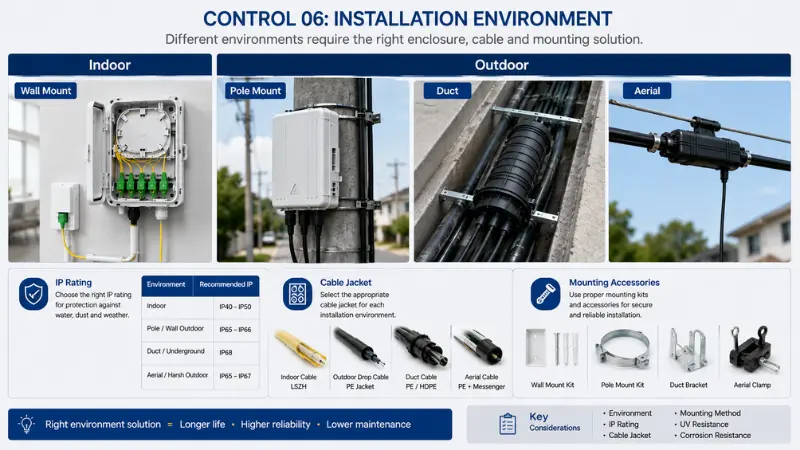

Instalacijsko okruženje
Unutarnji, vanjski, zidni, stubovi, kanali i zračna okruženja mogu zahtijevati različite omote kablova, materijale kutije, IP ocjene i pribor za montažu. Vidiunutrašnja i vanjska instalacija.
FTTH Vodiči za nabavku i inženjering
Referentni članci koji će pomoći vašem timu da isplanira podjelu PON-a, odaberete konektore i pripremi kompletnu BOM pasivne komponente FTTH.
Prilagođeno FTTH usklađivanje proizvoda i podrška za specifikaciju
Svaki FTTH projekat ima različite zahtjeve. Evolux podržava fleksibilno usklađivanje proizvoda i prilagođavanje tako da možete pripremiti prave materijale za postavljanje pristupne mreže.
Konektor: SC/APC, SC/UPC, LC/UPC, LC/APC
Dužina kabla i omotač kabla
Omjer razdjelnika PLC-a
Kapacitet priključne kutije
Vrsta ugradnje u zatvorenom ili na otvorenom
Količina adaptera i konfiguracija panela
OEM etiketa i pakovanje
Datasheet & IL/RL test izvještaj
Pošaljite svoju topologiju mreže, količinu pretplatnika, plan razdjelnika i instalacijsko okruženje - naš tim će preporučiti kompatibilne konektore, adaptere, pigtaile, patch kablove, PLC razdjelnike i priključne kutije za vaš FTTH projekat.
FTTH ODN rješenje FAQ
P: Koji su proizvodi obično potrebni za FTTH ODN projekat?
O: Tipičan FTTH ODN projekat može zahtijevati optičke konektore, adaptere, pigtaile, patch kablove, PLC razdjelnike, priključne kutije, kablove i prateću dodatnu opremu. Konačna lista proizvoda ovisi o topologiji mreže, omjeru razdjelnika, okruženju instalacije i količini pretplatnika.
P: Može li Evolux pružiti kompletnu BOM proizvoda FTTH?
O: Da. Kupci nam mogu poslati topologiju mreže, broj pretplatnika, plan razdjelnika i instalacijsko okruženje. Evolux može preporučiti odgovarajući BOM pasivne FTTH komponente na osnovu zahtjeva projekta.
P: Koji tip konektora se obično koristi u FTTH PON mrežama?
O: SC/APC se obično koristi u FTTH PON mrežama jer pomaže u smanjenju optičke refleksije. Međutim, konačni tip konektora bi trebao odgovarati specifikacijama OLT, ONT, razdjelnika i projekta. Pogledajte naš vodič za SC/APC konektore.
P: Koji su omjeri PLC razdjelnika dostupni?
O: Uobičajeni omjeri PLC razdjelnika uključuju 1×2, 1×4, 1×8, 1×16, 1×32 i 1×64. Ostale konfiguracije se mogu razgovarati u skladu sa zahtjevima projekta. Pregledajte sve PLC razdjelnike.
P: Možete li podržati unaprijed{0}}ukinuta FTTH rješenja?
O: Da. Evolux može podržati pre-preterminirane patch kablove, brze konektore, priključne kutije i povezane pasivne komponente kako bi se smanjilo spajanje na licu mjesta i pojednostavila instalacija.
P: Možete li ponuditi proizvode za unutarnju i vanjsku FTTH instalaciju?
O: Da. Evolux nudi unutrašnje i vanjske priključne kutije, patch kablove, pigtaile, adaptere i druge FTTH pasivne komponente. Vanjske primjene mogu zahtijevati vodootporne kutije, odgovarajuće omote kablova i odgovarajući pribor za montažu.
Izgradite svoj FTTH ODN projekt s usklađenim komponentama pasivnog vlakna
Bilo da su vam potrebni standardni FTTH proizvodi ili prilagođena specifikacija projekta, Evolux vam može pomoći da spojite konektore, adaptere, pigtaile, patch kablove, PLC razdjelnike i terminalske kutije za vašu mrežnu implementaciju.
