Evolux Fiber: Vaš profesionalni proizvođač optičkih adaptera!
Shenzhen Evolux Fiber Co., Ltd je vodeći dobavljač vrhunskih-rješenja za optička vlakna, specijaliziran za istraživanje, razvoj, proizvodnju i distribuciju visoko-kvalitetnih optičkih proizvoda. Osnovani 2013. godine, sa sjedištem u Shen Zhenu, Kina, postali smo ime od povjerenja u području optičkih vlakana. Sa snažnim fokusom na inovacije i pouzdanost, nastojimo da ispunimo rastuće zahtjeve globalne telekomunikacijske industrije.
Naše prednosti
Raznovrsni portfolio proizvoda
Pružamo sveobuhvatan asortiman proizvoda od optičkih vlakana, od jedno-modnih i više{1}}modnih optičkih vlakana do specijalnih optičkih vlakana za specifične primjene, uključujući optičke kablove, konektore, primopredajnike, adaptere i prateću dodatnu opremu kako bi se zadovoljile različite potrebe naših kupaca.
Odlična korisnička podrška
Okupili smo tim stručnjaka koji su spremni pružiti podršku našim klijentima. Oni pomažu klijentima u odabiru pravog optičkog rješenja i usmjeravaju proces implementacije, omogućavajući kupcima da uživaju u sveobuhvatnim prije{1}}konsultacijama do post-prodajne podrške i tehničke pomoći.
Napredna postrojenja za istraživanje i razvoj
Najmoderniji---napredni objekti za istraživanje i razvoj, oprema i specijalizovane laboratorije pružaju idealno okruženje za provođenje-najsavremenijih istraživanja, eksperimentiranja i testiranja optičkih materijala, dizajna i proizvodnih procesa.
Profesionalne usluge prilagođavanja
Nudimo opcije prilagođavanja koje omogućavaju kupcima da prilagode proizvode od optičkih vlakana svojim specifičnim potrebama. Prečnik vlakana, materijal premaza ili tip konektora mogu se fleksibilno prilagoditi.
Product Categories
Latest Products
OEM OPTIČKI ADAPTER I NABAVKA SREDSTAVA
Pouzdan partner za snabdevanje optičkim adapterima za vaše proizvode i projekte
Izvorni standardni, hibridni i više-fiber adapteri za telekom mreže, FTTH sisteme, centre podataka, opremu za distribuciju vlakana i OEM proizvode za povezivanje.
Evolux isporučuje SC, LC, FC, ST, E2000, MU, MT{1}}RJ i MPO/MTP optičke adaptere u single-mod, multimode, UPC, APC, simplex, duplex i multi-fiber konfiguracijama.
Bilo da nabavljate standardne optičke spojnice za distribuciju, usklađujete adaptere sa specifikacijom projekta ili razvijate privatnu{0}}proizvodnu marku, naš tim može pomoći u potvrđivanju potrebne konfiguracije prije uzorkovanja i masovne proizvodnje.
01
Standardne i prilagođene konfiguracije
Odaberite sučelje konektora, način rada vlakana, tip poliranja, konfiguraciju priključka, strukturu kućišta i ambalažu potrebne za vašu primjenu.
02
Uzorak-za-podršku za proizvodnju
Procijenite uklapanje proizvoda, kompatibilnost, izgled i primjenjive zahtjeve performansi prije nego što pređete na masovnu proizvodnju.
03
OEM etikete i pakovanje
Naljepnice{0}}specifične za kupce, brojevi modela, bar kodovi, logotipi i ambalaža mogu se razgovarati za privatne-narudžbenice i distribuciju.
04
Male-serijske i količinske narudžbe
Podrška je dostupna za procjenu uzoraka, male-prilagođavanje serije i grupnu kupovinu na osnovu projekta{1}}.
Konfigurišite optički adapter za vašu tačnu aplikaciju
Odabir optičkog adaptera uključuje više od podudaranja s imenom konektora. Interfejs konektora, tip poliranja, mod vlakana, gustina porta, čahura za poravnanje, struktura za montažu i dizajn kućišta mogu utjecati na kompatibilnost s mrežom, panelom ili opremom u koju će adapter biti instaliran.
Pošaljite nam svoje tehničke zahtjeve, postojeći tehnički list, crtež ili fizički uzorak. Pregledat ćemo konfiguraciju prije nego što dogovorimo uzorke ili proizvodnju.
Connector Interface
Odaberite interfejs konektora koji odgovara vašoj optičkoj mreži, opremi ili sistemu panela.
Dostupne opcije uključuju:
- SC
- LC
- FC
- ST
- E2000
- MU
- MT{0}}RJ
- MPO/MTP
- Hibridni adapteri
Za adaptere za hibridna optička vlakna, navedite sučelje konektora potrebno na svakoj strani.
Fiber Mode
Odaberite način rada vlakana koji odgovara povezanim kabelskim sklopovima i zahtjevima za mrežni prijenos.
Dostupne opcije uključuju:
- Jednostruki{0}}način
- Multimode
- OM3 konfiguracije
- OM4 konfiguracije
- Mogućnosti{0}}specifične aplikacije
Molimo navedite način rada vlakana ili postojeću specifikaciju kabela kada tražite uzorke ili ponudu.
Polish Type
Potvrdite tip poliranja konektora koji zahtijevaju povezane komponente vlakana i sučelja opreme.
Uobičajene opcije uključuju:
- UPC
- APC
- UPC-u-UPC
- APC-u-APC
- Hibridne konfiguracije poliranja
Za hibridne adaptere, navedite tip poliranja koji je potreban na obje strane gdje je primjenjivo.
Konfiguracija porta
Odaberite konfiguraciju porta prema tipu konektora, gustini panela i okruženju instalacije.
Dostupne konfiguracije mogu uključivati:
- Simplex
- Duplex
- Quad
- Više{0}}port
- Više{0}}vlakana
Molimo navedite potreban broj portova i aplikaciju za panel kako bismo mogli potvrditi kompatibilnu strukturu adaptera.
Montažna i stambena struktura
Odaberite strukturu montaže i kućišta prema otvoru panela, načinu ugradnje i radnom okruženju.
Dostupne strukture mogu uključivati:
- Prirubnički
- Bez prirubnice
- Uključite-
- Zavrtnji{0}}držač
- Zatvoreno
- Metalno kućište
- Plastično kućište
Molimo navedite izrez ploče ili postojeće dimenzije adaptera kada je mehanička kompatibilnost kritična.
Alignment Sleeve
Odaberite čahuru za poravnanje prema tipu konektora, materijalu ferule i potrebnim performansama veze.
Dostupne opcije mogu uključivati:
- Keramički rukav
- Metalni rukav
- Split sleeve
- Čvrsti rukav
- Opcije rukava za{0}}specifične aplikacije
Ako je potreban određeni materijal za rukav, uključite ga u tehničku specifikaciju ili upit.
MPO/MTP konfiguracija
MPO/MTP adapteri za optička vlakna zahtijevaju nekoliko detalja konfiguracije kako bi se osigurala kompatibilnost sa kompletnim više-sistemom vlakana.
Molimo navedite:
- Broj vlakana
- Orijentacija ključa
- Potreban polaritet
- Struktura sa prirubnicama ili bez prirubnica
- Boja kućišta
- Panel ili kasetna aplikacija
Pol konektora takođe treba potvrditi tamo gde utiče na kompletan sklop kabla.
Prilagođeno stanovanje i identifikacija
Prilagodite izgled adaptera, identifikaciju i pakovanje prema vašem brendu ili zahtjevima distribucije.
Dostupne opcije mogu uključivati:
- Boja kućišta
- Boja poklopca za prašinu
- Označavanje proizvoda
- Oznaka kupca
- Broj modela
- Barkod
- Unutrašnje pakovanje
- Oznaka vanjske kutije
Dostupnost prilagođavanja i MOQ zavise od strukture proizvoda i količine narudžbe.
PROCES IZRADE OPTIČKIH ADAPTERA
Kako se proizvode optički adapteri?
Proizvodnja optičkih adaptera zahteva tačne dimenzije kućišta, stabilno zadržavanje konektora i precizno poravnanje između povezanih interfejsa vlakana.
Tačan proizvodni proces varira ovisno o vrsti adaptera, materijalu kućišta, montažnoj strukturi i načinu poravnanja. Svaka narudžba treba biti proizvedena prema odobrenoj specifikaciji proizvoda, crtežu i zahtjevu za inspekciju.
Specifikacija i inspekcija materijala
Prije proizvodnje, crtež proizvoda, konfiguracija adaptera i zahtjevi narudžbe se pregledavaju i potvrđuju.
Dolazna kućišta, čahure za poravnavanje, kopče za montažu, kapci, poklopci za prašinu i druge komponente se pregledavaju na:
- Ispravne dimenzije
- Materijal i boja
- Stanje površine
- Čistoća
- Integritet komponente
- Identifikacija modela i serije
Odobreni crtež, uzorak ili specifikacija se koristi kao referenca za proizvodnju i inspekciju.

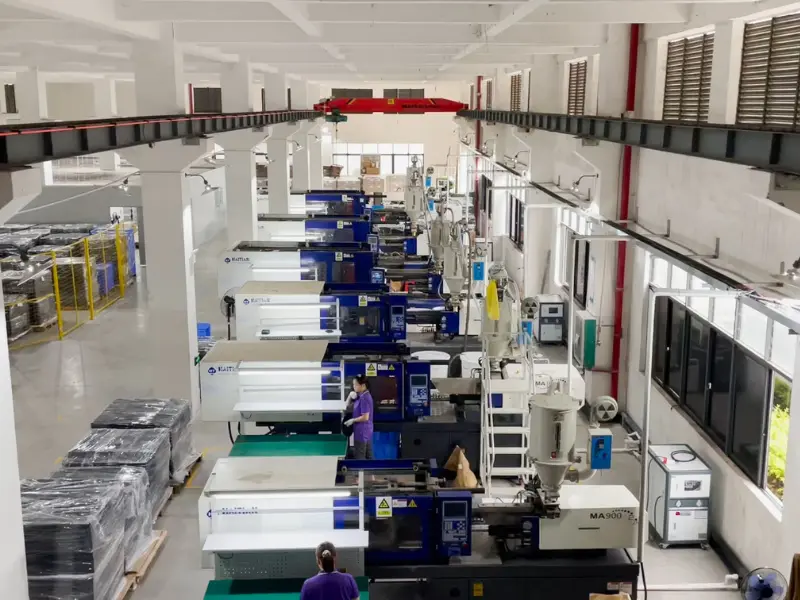

Oblikovanje i obrada kućišta
Plastična kućišta adaptera su oblikovana prema potrebnom interfejsu konektora, montažnoj strukturi i identifikacionoj boji.
Metalna tela adaptera mogu zahtevati mašinsku obradu, oblikovanje ili površinsku obradu u zavisnosti od dizajna proizvoda.
Kućište se pregleda na:
- Preciznost dimenzija
- Površinski defekti
- Bljesak ili deformacija
- Struktura prirubnice i obujmica
- Geometrija{0}}ulaza konektora
- Kompatibilnost{0}}montaže na panel
Priprema komponente za poravnanje
Za SC, LC, FC, ST, MU, E2000 i druge adaptere{1}}bazirane na ferrulama, keramičke ili metalne čahure za poravnanje se čiste i pripremaju za ugradnju.
Za MPO/MTP adaptere za optička vlakna, priprema se fokusira na:
- Orijentacija ključa
- Pozicioniranje konektora
- Retenciona struktura
- Konfiguracija prirubnice
- Geometrija kućišta
- Kompatibilnost panela
Sve komponente moraju ostati čiste i bez oštećenja prije montaže.

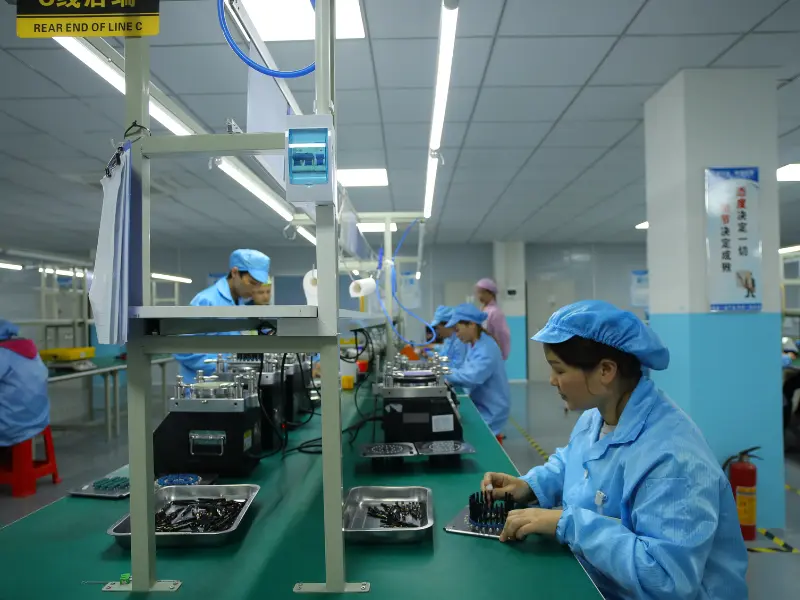

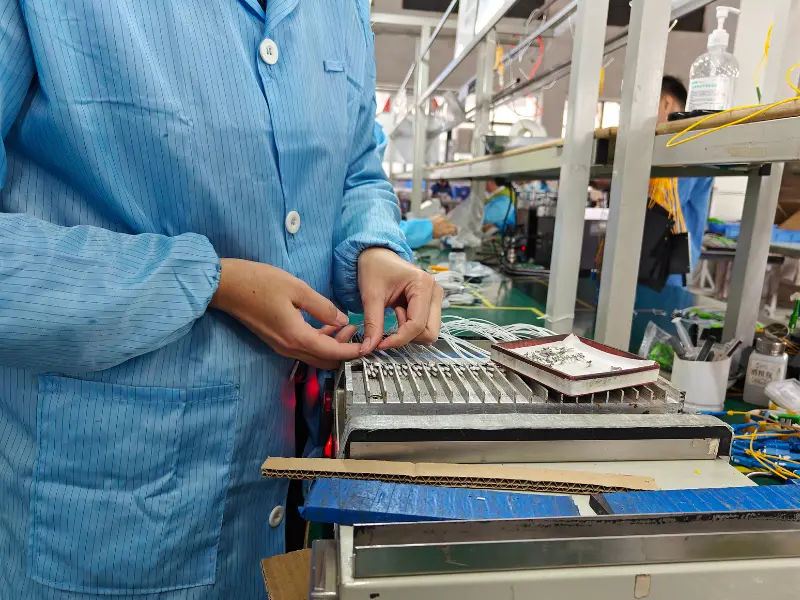

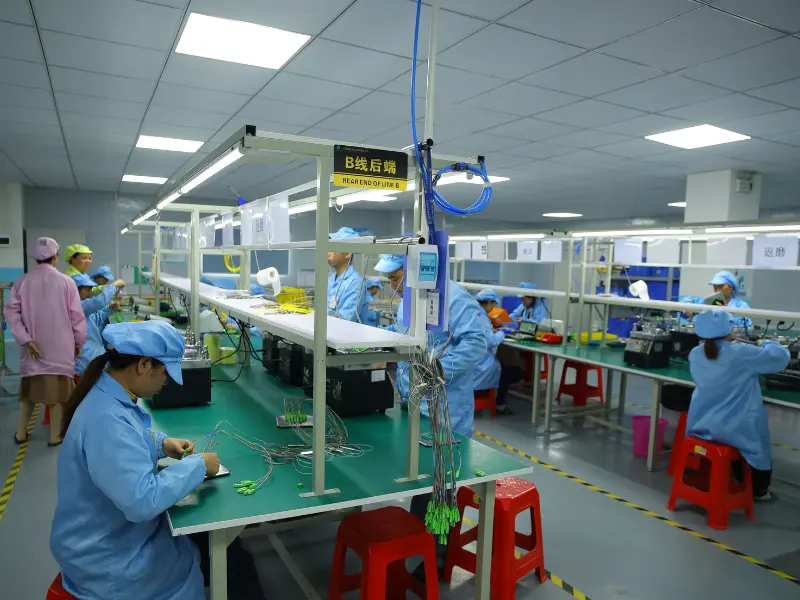

Precizni adapterski sklop
Kućište, komponente za poravnanje i pribor za montažu montiraju se prema odobrenom dizajnu proizvoda.
Montaža može uključivati:
- Ugradnja čahure za poravnanje
- Spajanje stambenih dijelova
- Ugradnja montažnih obujmica ili vijaka
- Montaža kapaka i kapa za prašinu
- Potvrda orijentacije ključa
- Primjena oznaka proizvoda
Kontrolirana montaža pomaže u sprječavanju pomaka čahure, oštećenja kućišta i pogrešne instalacije komponenti.

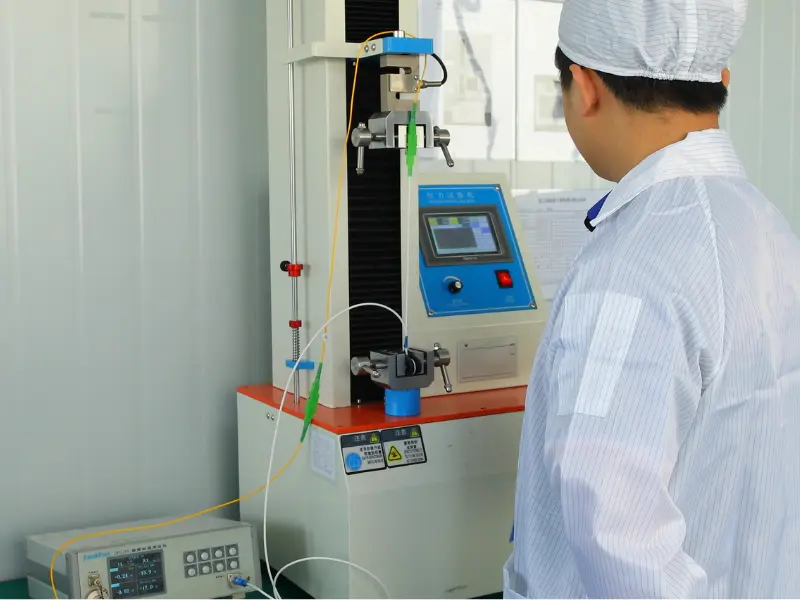

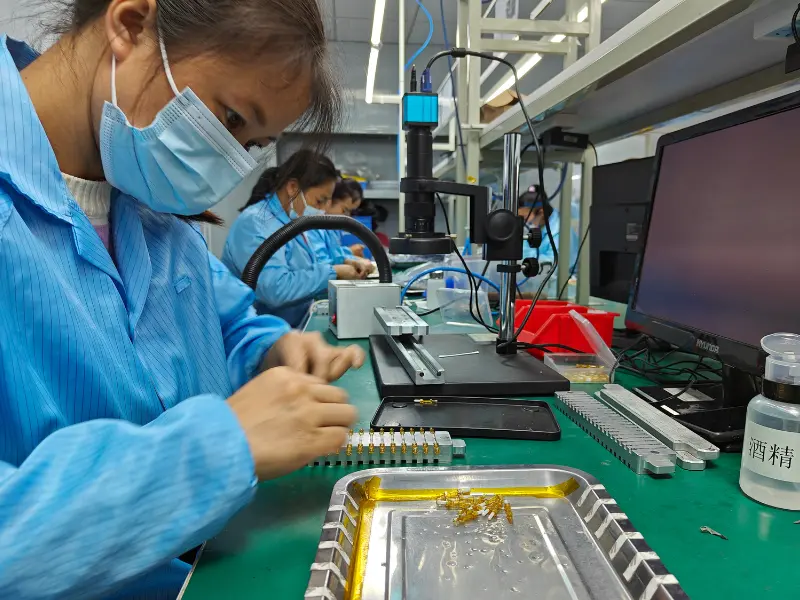

Mehanička i optička verifikacija
Sastavljeni adapter se pregleda kako bi se potvrdila mehanička kompatibilnost, strukturna stabilnost i primjenjive optičke performanse.
Inspekcija i testiranje mogu uključivati:
- Ukupne dimenzije
- Panel fit
- Umetanje i izvlačenje konektora
- Zadržavanje konektora
- Rad zatvarača
- Orijentacija ključa
- Gubitak umetanja u parenom{0}}paru
- Ponovljivost veze
- Trajnost parenja

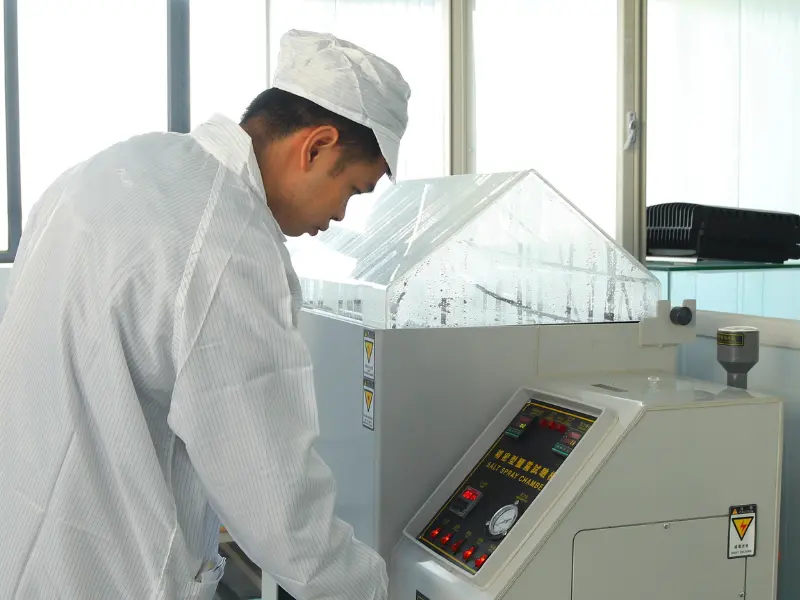

- Ispitivanje ekološke pouzdanosti
Zahtjevi za testiranje i ograničenja prihvatljivosti ovise o modelu adaptera i specifikaciji kupca.
Čišćenje, završni pregled i pakovanje
Nakon montaže i testiranja, adapter se čisti kako bi se uklonila prašina, čestice i ostaci proizvodnje.
Završni pregled potvrđuje:
- Ispravan model proizvoda
- Boja kućišta i poklopca za prašinu
- Stanje površine
- Unutrašnja čistoća
- Tačnost etikete i bar koda
- Količina proizvoda
- Način pakovanja
- Oznake na kartonu

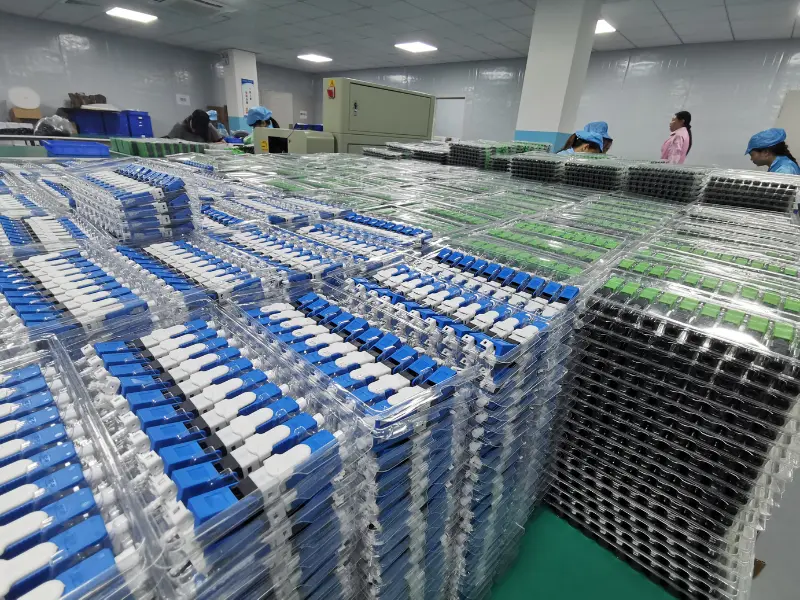

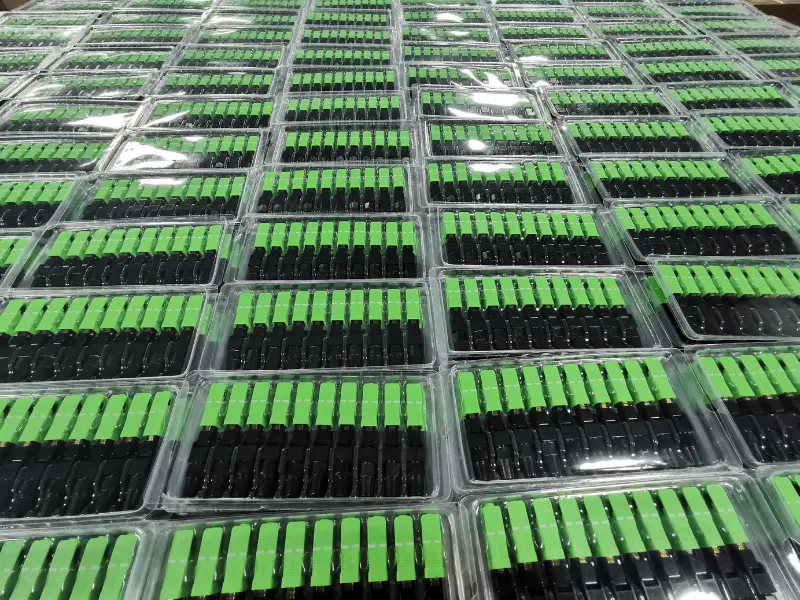

Kvalificirani adapteri se pakuju u rasutom stanju, pojedinačno ili pakiranje{0}}specifično za kupca prije isporuke.
Optički adapteri (također poznati kao Fiber spojnici, Fiber Adapter) dizajnirani su za povezivanje dva optička kabla zajedno. Imaju jednostruki konektor za vlakna (simplex), dvostruki konektor za vlakna (dupleks) ili ponekad verzije sa četiri konektora za vlakna (quad). Adapter za optička vlakna se može umetnuti u različite vrste optičkih konektora na oba kraja adaptera za optička vlakna kako bi se ostvarila konverzija između različitih interfejsa kao što su FC, SC, ST, LC, MTRJ, MPO i E2000, i široko se koristi u instrumentima za distribuciju optičkih vlakana (ODF), pružajući superiorne, stabilne i pouzdane performanse.
Uobičajeni tipovi optičkih adaptera
SC adapter
SC (Subscriber Connector) adapter je kvadratni-adapter koji koristi push{1}}povlačenje mehanizam za brze i sigurne veze. Široko se koristi u komunikaciji podataka i telekomunikacijskim mrežama.
LC adapter
LC (Lucent Connector) adapter je mali,-konektor visoke gustine sa push{1}}povlačenjem dizajnom. Obično se koristi u podatkovnim centrima i telekomunikacijskim aplikacijama gdje je optimizacija prostora ključna.
ST adapter
ST (Straight Tip) adapter je bajonet-konektor sa twist-on/twist-off mehanizmom. Iako je manje uobičajen u modernim instalacijama, bio je široko korišten u starijim mrežama.
MTP/MPO adapter
MTP (Multi-Fiber Termination Push-on) i MPO (Multi-Fiber Push-On) adapteri se koriste za aplikacije visoke{4}}gustine. Često se povezuju sa paralelnom optikom i obično se koriste u okruženjima centara podataka za-brzine veze.
FC Adapter
Adapter FC (Ferrule Connector) ima mehanizam za zavrtnje-i često se koristi u opremi za testiranje i nekim starijim optičkim mrežama. Manje je uobičajen u modernim instalacijama.
MT{0}}RJ adapter
MT-RJ (Mechanical Transfer-Registered Jack) adapter je dupleks konektor sa oba vlakna u jednom, malom faktoru oblika. Obično se koristi u mrežnim aplikacijama gdje je prostor problem.
Primjena optičkog adaptera
Lokalna mreža ili Internet
Ovo se koristi za instaliranje lokalnih mreža sačinjenih od patch kablova. Na primjer, kada su u pitanju Ethernet mreže, patch kablovi povezuju uređaje preko optičkog adaptera ili patch panela. Na tržištu je dostupno mnogo vrsta, a imaju različite kombinacije i varijante.
Optički završetak
Ovo se koristi za završetak optičkog vlakna i obično se nalazi u telekomunikacijskim, LAN i CATV aplikacijama. Ovi adapteri se obično koriste za spajanje jednog kraja optičkog vlakna na adapter za završetak i drugog kraja vlakana tipa na njegove krajeve. Slično tome, prekid se može izvršiti ručno ili automatski, ovisno o vašim zahtjevima i uređaju.
Umrežavanje
Ovo se koristi u instalaciji mrežnih sistema. I u ovom slučaju se patch kablovi koriste za povezivanje računara na mrežu. Adapter za optička vlakna se može koristiti sa fiber Optic Splice Tray jer ih štiti od oštećenja. Međutim, ovi adapteri su pričvršćeni na kraju svakog kabla kako bi se osiguralo da radi ispravno i efikasno. Nadalje, kada instalirate mrežne kablove, preporučljivo je koristiti alate kao što su skidač kabela i krimper. Pomoću ovih alata, sve žice u mrežnom sistemu su isečene, ogoljene i ispravno povezane. Štaviše, treba osigurati da se koristi bakreni-oklopljeni kabel (RG6) jer pruža bolji kvalitet signala i minimizira smetnje od drugih uređaja.
Sigurnosni sistem
Ovo se koristi u sigurnosnom sistemu sa alarmom. Ovaj adapter je povezan između alarma i prijemnika, što omogućava da oba uređaja komuniciraju putem bežične mrežne veze. Sigurnosnom sistemu su uvijek potrebni pouzdani podaci, pa su optički adapteri najbolji za ovu svrhu.
Stepen otpornosti na plamen za adapter
Zapaljivost UL94 je najrasprostranjeniji standard zapaljivosti za plastične materijale. Koristi se za procjenu sposobnosti gašenja materijala nakon paljenja. Prema brzini gorenja, vremenu gorenja i sposobnosti protiv kapanja, postoji mnogo načina da se procijeni sposobnost gašenja. HB, V0, V1, V2 su različite klase otpornosti na vatru, jer su njihove ocjene različite, metoda ispitivanja otpornosti na plamen je također različita, a standard za procjenu ispitivanja je također različit. Stepen otpornosti na vatru se postepeno povećava sa HB, V-2, V-1 na V-0.
Insertion Loss
Gubitak umetanja generalno je potreban da bude manji od 0,2 dB. Ako je gubitak umetanja previsok, to će utjecati na optički prijenos.
Trajnost
Adapter optičkog kabla treba često uključivati i isključivati tokom upotrebe, tako da bi trajnost adaptera trebala biti visoka. Normalni standard zahtijeva da broj uključivanja i isključivanja može doseći više od 500 puta bez utjecaja na performanse.
Radna temperatura
-40 stepeni ~75 stepeni je normalan opseg radne temperature adaptera FC na ST.
Materijal navlake za poravnanje adaptera za optička vlakna
Navlaka za poravnanje je najvažniji dio adaptera za optička vlakna. Uglavnom se koriste metalni ili keramički materijali. Adapter za optička vlakna napravljen od keramike će imati relativno dobar učinak. Budući da je kristalna struktura keramike tvrda i nije je lako deformirati, njome se može postići brzo poravnanje i visoka precizna veza između krajeva-na- vlakana.
Drugi
Prilikom odabira optičkog adaptera, možete odabrati relativno visoko-kvalitetne i stabilne adaptere za optička vlakna kroz gore navedene važne faktore. Naravno, morate uzeti u obzir i druge faktore koji utiču na kvalitet, kao što su vlačna čvrstoća i standardi usklađenosti. Optički adapteri se široko koriste u komunikacijskim sobama, FTTH vlaknima do kuće, lokalnoj mreži, optičkom komunikacijskom sistemu, opremi za prijenos optičke veze, borbenoj gotovosti nacionalne odbrane itd. Iako je adapter optičkog vlakna mali, njegov kvalitet direktno utječe na cjelokupnu vezu optičkih vlakana. Stoga bi izbor adaptera za optička vlakna trebao biti rigorozan i sveobuhvatan.
Savjeti za adaptere za optička vlakna
1. korak:Pregledajte optički konektor, komponentu ili pregradu fiberskopom.
2. korak:Ako je konektor prljav, očistite ga tehnikom hemijskog čišćenja.
Kemijsko čišćenje:Koristeći sredstvo za čišćenje kaseta na bazi - srednjeg pritiska, obrišite kraj konektora krpom za hemijsko čišćenje (jedan potez po ekspoziciji) u jednom smjeru. Za polirane konektore pod uglom fizičkim kontaktom (APC), uvjerite se da se cijela krajnja površina spoji s krpom za čišćenje. Kemijsko čišćenje će općenito ukloniti kontaminaciju iz zraka i prvo ga treba pokušati. Nakon čišćenja provjerite kontaminaciju na prednjoj strani konektora.
Korak 3:Pregledajte konektor.
4. korak:Ako je konektor i dalje prljav, ponovite tehniku hemijskog čišćenja.
Korak 5:Pregledajte konektor.
Korak 6:Ako je konektor i dalje prljav, očistite ga tehnikom mokrog čišćenja nakon čega odmah slijedi suho čišćenje kako biste osigurali da na prednjoj strani ne ostane trag.
Mokro čišćenje: Lagano navlažite dio maramice koja ne ostavlja dlačice otopinom za čišćenje optičkih vlakana (ili > 91% izopropil alkohola) i primjenom srednjeg pritiska, prvo obrišite čeonu površinu o mokro područje, a zatim na suhu površinu kako biste očistili potencijalne ostatke sa krajnje strane. Za APC polirane konektore, pobrinite se da se cijela prednja površina spoji s maramicama za čišćenje. Mokro čišćenje je agresivnije od suhog čišćenja i uklanja onečišćenje iz zraka, kao i ostatke laganog ulja i filmove.
Korak 7:Ponovo pregledajte konektor.
Korak 8:Ako se kontaminat i dalje ne može ukloniti, ponovite postupak čišćenja dok se krajnji dio ne očisti.
Napomena:Nikada nemojte koristiti alkohol ili mokro čišćenje bez načina da osigurate da ne ostavlja trag na čeonoj strani. Ili će uzrokovati oštećenje opreme.
Ultimate FAQ vodič za optičke adaptere
P: Šta je optički mrežni adapter?
P: Šta znači adapter za optička vlakna?
P: Kako očistiti optički adapter?
P: Kako koristiti goli fiber adapter?
P: Šta je goli fiber adapter?
P: Da li su adapteri za optička vlakna isti kao i optički spojnici?
P: Koje su vrste optičkih adaptera?
P: Koje su ključne komponente optičkih adaptera?
P: Koje su prednosti korištenja optičkih adaptera?
P: Kako održavati optičke adaptere?
P: Kako odabrati adaptere za optička vlakna?
P: Kako očistiti konektore od optičkih vlakana?
P: Koja je svrha adaptera za optička vlakna?
P: Šta je LC adapter za optička vlakna?
P: Koja je razlika između single mode i multimode adaptera?
P: Koja je razlika između muškog i ženskog adaptera?
P: Šta je prigušeni adapter za optička vlakna?
P: Šta je brzo-povezujući adapter za optička vlakna?
P: Koliki je gubitak pri umetanju optičkog adaptera?
P: Da li optički adapteri traju dugo?
Kao jedan od vodećih proizvođača i dobavljača adaptera za optička vlakna u Kini, srdačno vas pozdravljamo da ovdje kupite optički adapter na lageru iz naše tvornice. Svi prilagođeni proizvodi su visokog kvaliteta i niske cijene. Za cjenik i besplatni uzorak, kontaktirajte nas sada.
