MTP MPO Fiber Patch kablovi MM OM3

O: Odlično pitanje – ovo se stalno pojavljuje! MPO (Multi-fiber Push On) je generički industrijski standard za više-konektore za vlakna, dok je MTP® brend visokih{2}}performansi koji proizvodi US Conec. Razmislite o tome ovako: svi MTP konektori su MPO-kompatibilni, ali nemaju svi MPO konektori poboljšane karakteristike MTP-a. MTP verzija nudi uže tolerancije, uklonjiva kućišta za lakše ponovno utvrđivanje i bolje ukupne optičke performanse. Oni su potpuno zamjenjivi i spojit će se jedni s drugima, ali kada ih pomiješate, ukupne performanse veze će biti ograničene konektorom nižeg-kvaliteta. Za aplikacije-kritičnih centara podataka, preporučujemo MTP za najbolje rezultate.

O: Polaritet se svodi na to da se vaš predajnik (Tx) poveže sa prijemnikom (Rx) na drugom kraju – pogriješite i imate nula signala. Evo kratke analize: Tip A je "pravo-kroz" sa ključem-gore na jednom kraju i ključem-dolje na drugom. Tip B je "obrnut" sa oba kraja ključa-gore, okrećući pozicije vlakana 1-na-12 i 12-na-1. Tip C je "parovi okrenuti" gde susedni parovi menjaju pozicije. Za većinu implementacije paralelne optike 40G/100G u podatkovnim centrima, vidimo da se tip B najčešće koristi jer vam omogućava korištenje istih standardnih A-to-B dupleks kablova na oba kraja – jednostavnije upravljanje zalihama. Ako niste sigurni, pošaljite nam svoj mrežni dijagram i mi ćemo vam pomoći da odredite pravu konfiguraciju polariteta.

O: Sa OM3 multimodnim vlaknom koje pokreće 40GBASE-SR4 ili 100GBASE-SR4 optiku, gledate na maksimalno 100 metara. Za 10GBASE-SR, OM3 može ići do 300 metara. Sada, ako vam treba malo veći doseg – recimo 150 metara za 40G/100G – željeli biste preći na OM4 vlakno, koje ima veći propusni opseg (4700 MHz·km naspram 2000 MHz·km za OM3). Većina aplikacija centara podataka udobno se uklapa u domet OM3 jer su udaljenosti od-do-raka obično ispod 100 metara. Zaključak: za-osjetljive projekte sa kraćim tiražima, OM3 je savršeno sposoban i štedi vam novac.

O: Ovo je kritično – pogrešno odredite spol i ili ćete oštetiti konektore ili uopće nećete imati vezu. Muški MTP konektori imaju igle za poravnanje; ženski konektori imaju rupe za vođenje koje primaju te pinove. Evo zlatnog pravila: mužjak se uvijek pari sa ženkom, nikad isti-na-isto. Većina primopredajnih modula (QSFP+, QSFP28) ima ugrađene-muške interfejse sa pinovima, tako da vaš patch kabl mora biti ženski. Prilikom povezivanja dva ženska kabla preko adapterske ploče, adapter sam upravlja poravnanjem pinova. Proizvodimo naše kablove sa preciznim vodećim iglama koje osiguravaju sub{10}}mikronsko poravnanje vlakana – na taj način postižemo one niske brojeve gubitaka pri umetanju.

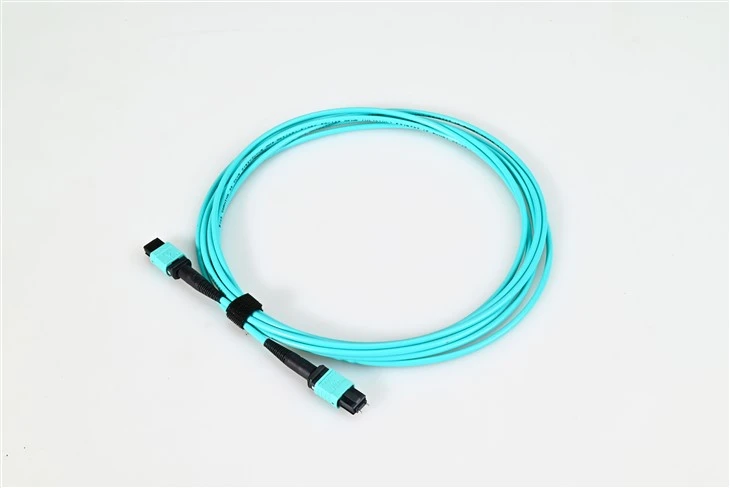

O: Aqua je TIA-598 standardni kod boja za laserski-optimizirana OM3 i OM4 višemodna vlakna – nije samo dekorativna! Kada radite u gustom podatkovnom centru sa stotinama kablova, ta aqua jakna vam odmah govori da se radi o multimodnom vlaknu od 50/125 mikrona dizajniranom za VCSEL primopredajnike na 850 nm. Nećete ga slučajno pomiješati sa žutim single-kablovima. Neki proizvođači koriste Erika Violet (nešto drugačiju nijansu) posebno za OM4 da se razlikuju od OM3, iako su i aqua i violet prihvatljive. Naši konektori su također označeni bojama prema broju vlakana: siva za 8 vlakana, crna za 12 vlakana i crvena za 24 vlakna – čini instalaciju i rješavanje problema mnogo bržim.

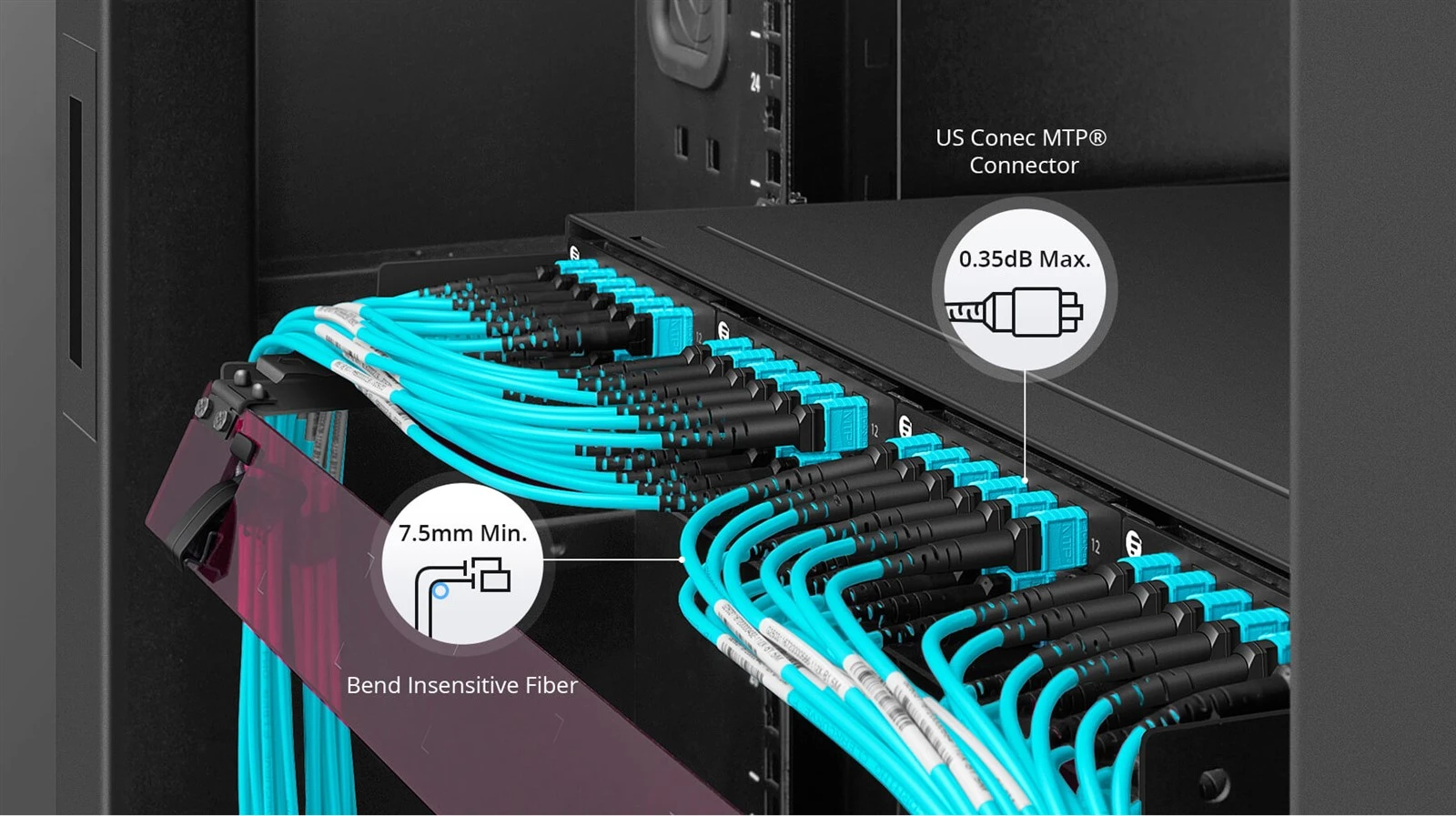

O: Naši MTP/MPO OM3 patch kablovi su specificirani za manje od ili jednako 0,50dB maksimalne gubitke umetanja sa standardnim višemodnim MT ferulama, ali nudimo i verzije sa malim-gubicima koje pogađaju manje ili jednako 0,30dB tipično i manje od ili jednako 0,50dB max. Za zaista zahtjevne aplikacije, naši kablovi elitne/premium klase postižu tipično oko 0,15 dB. Svaki kabl koji isporučujemo se individualno testira – koristimo 3D interferometriju za provjeru geometrije ferule i-kvaliteta krajnjeg dijela. Povratni gubitak je veći ili jednak 20dB za višemodnu. Ove specifikacije su važne kada izračunavate budžet veze za 40G ili 100G veze; svaka desetina dB se računa na više tačaka zakrpa. Uz svaku seriju dostavljamo izvještaje o ispitivanju ako vam je potrebna dokumentacija za vašu evidenciju.

O: Uopšte nije pretjerano – zapravo, to je pametna investicija. OM3 vlakno sa MTP/MPO konektorima podržava 10GBASE-SR do 300 metara bez problema. Ljepota je u tome što gradite infrastrukturu koja je spremna za 40G i 100G kada trebate nadograditi – nije potrebno ponovno kabliranje. Mnogi od naših kupaca danas koriste OM3 MTP kablove za 10G i jednostavno zamjenjuju primopredajnike kasnije kako bi skočili na veće brzine. MTP konektor sa 12-fiberom savršeno radi sa 10G SFP+ preko kaseta za razbijanje (MTP do 6×LC duplex), dajući vam prednosti gustoće više-fiber kablova čak i pri nižim brzinama. Sve je u tome da svoju investiciju osigurate u budućnosti.

O: U pravu ste da MTP čišćenje zahtijeva posebne alate – ne možete koristiti samo standardni LC čistač za klikove. Preporučujemo MTP-specifična sredstva za čišćenje-mota ili čistače kaseta dizajnirana za više-ferule od vlakana. Pokret čišćenja treba da ide preko svih 12 (ili 24) krajnjih strana vlakana-u jednom prolazu. Prije svakog spajanja, očistite oba konektora – čak i jedna čestica prašine na jednom vlaknu može uzrokovati gubitak od 1 dB+ i uništiti vaš budžet veze. Držite te poklopce za prašinu uvijek kada konektor nije priključen. Za pregled će vam trebati mikroskop sa vrhom MTP adaptera. Uz svaki kabel uključujemo čepove za prašinu i vjerujte mi, koristite ih. Nekoliko sekundi utrošenih na čišćenje štedi sate kasnijeg rješavanja problema.
