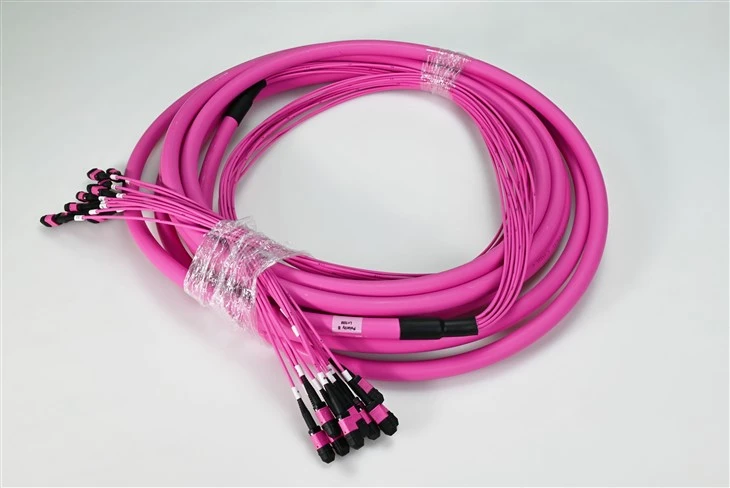

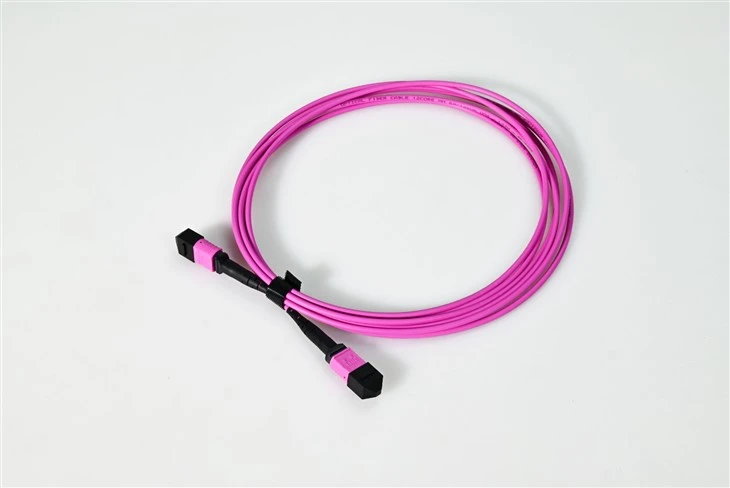

MTP MPO Fiber Patch kablovi 12 Core OM4

O: Odlično pitanje – ovo je vjerovatno najčešća stvar koju nam kupci postavljaju! Ključna razlika je širina pojasa i udaljenost. OM4 ima modalni propusni opseg od 4700 MHz·km u poređenju sa OM3 od 2000 MHz·km – to je više nego dvostruko. Šta to znači u praksi? Za 40G SR4 aplikacije, OM4 vam donosi 150 metara naspram OM3 100 metara. Za 10G, gledate na 400-550 metara sa OM4 u poređenju sa 300 metara sa OM3. OM4 takođe ima niže slabljenje (manje ili jednako 3,0 dB/km u odnosu na manje ili jednako 3,5 dB/km za OM3), što znači stabilnije signale tokom dužih vožnji. Ako gradite 40G/100G infrastrukturu ili vam je potreban dodatni prostor za rastojanje, OM4 je definitivno pravi put. Razlika u cijeni je ovih dana minimalna, pa za nove instalacije gotovo uvijek preporučujemo OM4.

O: Da, OM4 je potpuno kompatibilan sa OM3 unatrag – oba imaju iste dimenzije jezgra/obloga od 50/125 µm i rade sa istim VCSEL primopredajnicima na 850 nm. Možete ih apsolutno miješati u svojoj mreži. Ali evo kvake: kada povežete OM4 sa OM3, ukupna izvedba veze će biti ograničena OM3 segmentom. Zamislite to kao lanac – jak je onoliko koliko je jaka najslabija karika. Dakle, ako imate trčanje od 100-metara sa 50m OM4 i 50m OM3, dobit ćete OM3 performanse na toj vezi. Za{23}}kritične 40G/100G vožnje, preporučujemo da se držite OM4 end-to-end{24}}kako biste maksimalno povećali mogućnost udaljenosti.

O: Imaš oštro oko! Magenta ili "Erika Violet" boja za OM4 uvedena je posebno kako bi pomogla tehničarima da na prvi pogled razlikuju OM4 od OM3. Oba su prvobitno bila akva, što je izazvalo zabunu na terenu – zamislite da pokušavate da shvatite koji je koji kabl kada buljite u gusti patch panel! TIA-598 standard sada preporučuje ljubičastu/magenta za OM4 sa MTP/MPO konektorima. Međutim, neki proizvođači još uvijek koriste aqua za OM4, tako da ćete možda vidjeti obje boje na tržištu. Pratimo ljubičasti standard kako bismo vam olakšali upravljanje kablovima. Priključci su takođe označeni bojama: crna za 12 vlakana, siva za 8 vlakana i crvena za 24 vlakna.

O: Zavisi od vaših zahtjeva za brzinom – dozvolite mi da vam to razložim. Za 10GBASE-SR, možete ići do 400-550 metara sa visoko-kvalitetom OM4. Za 40GBASE-SR4 (koji koristi 4 vlakna u svakom smjeru), maksimum je 150 metara. Za 100GBASE-SR4, gledate na 100 metara. Sa poboljšanim SR4 varijantama kao što je 40GBASE-eSR4, možete gurnuti do 400 metara, a 100GBASE-eSR4 vam donosi 300 metara. Ovi brojevi pretpostavljaju da koristite odgovarajuće VCSEL primopredajnike na 850nm. Konfiguracija od 12 vlakana u ovom kabelu je savršena za 40G QSFP+ (koristi 8 aktivnih vlakana) i odlično funkcionira kao dio 100G infrastrukture. Samo zapamtite da uzmete u obzir gubitke konektora kada izračunavate stvarni budžet veze.

O: MTP/MPO sa 12-jezgara je zapravo najsvestranija i najraširenija konfiguracija u centrima podataka. Evo zašto: dok 40G QSFP+ SR4 tehnički koristi samo 8 vlakana (4 Tx + 4 Rx), MTP-12 konektor je industrijski standardni format. Kada koristite aplikacije sa 8 vlakana sa kablom od 12 vlakana, vlakna 1-4 upravljaju prenosom, 9-12 ručkom primaju, a 5-8 su neiskorištena – upravo tako funkcioniše pinout. Ljepota 12-jezgrenog je u tome što se savršeno razbija na 6 duplex LC konekcija, što je nevjerovatno zgodno za kasetne module i patch panele. Za potrebe veće gustine kao što je 100G SR10, koristili biste 24 vlakna (dva snopa od 12 vlakana). Mi proizvodimo sve konfiguracije – samo nam javite svoje specifične zahtjeve.

O: Ovo je kritično da se ispravi! Muški MTP konektori imaju dva igla za poravnanje; ženski konektori imaju odgovarajuće rupe za vođenje. Pravilo je jednostavno: mužjak se uvijek pari sa ženkom, nikad isto-na-isto. Evo praktične primjene: većina primopredajnika (QSFP+, QSFP28) ima ugrađene muške interfejse-, tako da vaš patch kabel mora biti ženski da biste se povezali direktno na primopredajnik. Kada vodite trunk kablove između dva patch panela, obično koristite ženske-za-ženske kablove, a adapteri u panelima obezbeđuju muške igle za poravnanje. Proizvodimo obje konfiguracije – samo navedite šta vam je potrebno prilikom naručivanja. Ako niste sigurni, naši ženski-na-ženski kablovi sa polaritetom tipa B pokrivaju većinu standardnih aplikacija centara podataka.

O: Za naše 12-jezgrene OM4 MTP/MPO kablove nudimo dva razreda. Naše specifikacije multimodnih verzija s malim gubicima na tipičnom<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

O: Da, MTP/MPO čišćenje zahtijeva posebne alate – ne pokušavajte koristiti svoj standardni LC click čistač! Sa 12 krajeva vlakana-upakovanih u jednu čauru, potreban vam je čistač dizajniran za MT format ferule. Preporučujemo MTP čistače tipa kaset-ili kolut- koji prelaze preko svih krajeva vlakana-u jednom prolazu. Očistite prije svakog parenja – ne mogu to dovoljno naglasiti. Jedna čestica prašine na samo jednom od tih 12 vlakana može uzrokovati značajan gubitak umetanja i potencijalno utjecati na cijelu vašu vezu 40G/100G. Uvijek držite poklopce za zaštitu od prašine kada kablovi nisu povezani. Za pregled će vam trebati fiber mikroskop sa vrhom MTP adaptera da provjerite svih 12 krajnjih-površina. Vjerujte mi, ulaganje u odgovarajuću opremu za čišćenje isplati se u izbjegavanju glavobolja pri rješavanju problema.
