Šta je optički konektor?
Optički konektor je uređaj koji omogućava odvojive (pokretne) veze između optičkih vlakana. Precizno povezuje dvije krajnje strane optičkih vlakana kako bi se maksimiziralo spajanje izlazne optičke energije iz vlakna za odašiljanje na vlakno za prijem i minimizirao utjecaj na sistem uzrokovan njegovom intervencijom u optičkoj vezi. Ovo je osnovni zahtjev optičkog konektora. U određenoj mjeri, optički konektori utiču na pouzdanost i performanse sistema optičkog prijenosa.
SC konektor za optička vlaknaje optički konektor razvijen od strane NTT Corporation u Japanu. Njegova školjka je pravougaona, a strukturne dimenzije upotrijebljenih klinova i spojnica potpuno su iste kao i kod FC tipa. Krajnje strane klinova se često poliraju upotrebomPC ili APC metode brušenja; Metoda pričvršćivanja koristi tip reze sa utikačem-, koji ne zahtijeva rotaciju. Ovaj tip konektora je jeftin, lako se uključuje i isključuje, sa malim fluktuacijama u gubicima umetanja, visokom čvrstoćom na pritisak i visokom gustinom ugradnje.
ST i SC interfejsi su dva tipa konektora za optička vlakna. Za 10Base-F veze, konektori su obično ST tipa, dok su za 100Base-FX konektori uglavnom SC tipa. Jezgra ST konektora je izložena, dok je jezgra SC konektora unutar spojnice.
Strukturne karakteristike i indikatori performansi različitih jednomodnih aktivnih konektora sa optičkim vlaknima
| Strukturne karakteristike i indikatori performansi različitih jednomodnih aktivnih konektora sa optičkim vlaknima | ||||||
| Tip | FC/PC | FC/APC | SC/PC | SC/APC | ST/PC | |
| Struktura i karakteristike | oblik krajnjeg lica | Konveksna sferna površina | Nagib od 8 stepeni | Konveksna sferna površina | Nagib od 8 stepeni | Konveksna sferna površina |
| način povezivanja | thread | thread | Aksijalno umetanje i uklanjanje | Aksijalno umetanje i uklanjanje | snap | |
| oblik konektora | round | round | pravougaonik | pravougaonik | round | |
| Indikatori učinka | prosječni gubitak inercije | Manje ili jednako 0,2 | Manje ili jednako 0,2 | Manje ili jednako 0,3 | Manje ili jednako 0,3 | Manje ili jednako 0,2 |
| maksimalni gubitak umetanja | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| ponovljivost | Manje ili jednako ±0,1 | Manje ili jednako ±0,1 | Manje ili jednako ±0,1 | Manje ili jednako ±0,1 | Manje ili jednako ±0,1 | |
| zamjenjivost | Manje ili jednako ±0,1 | Manje ili jednako ±0,1 | Manje ili jednako ±0,1 | Manje ili jednako ±0,1 | Manje ili jednako ±0,1 | |
| povratni gubitak | Veće ili jednako 40 | Veće ili jednako 60 | Veće ili jednako 40 | Veće ili jednako 60 | Veće ili jednako 40 | |
| vrijeme umetanja i uklanjanja | Veće ili jednako 1000 | Veće ili jednako 1000 | Veće ili jednako 1000 | Veće ili jednako 1000 | Veće ili jednako 1000 | |
| temperaturni opseg za upotrebu | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Prijave
Kabliranje patch panela velike gustine
Ultra kratka dužina od 0,5-metara minimizira labavost kabla u okruženjima velike gustine, smanjujući zagušenje unutar ormara opreme i područja zakrpanja.
FTTH priključne kutije
Idealno za povezivanje ONT uređaja na rozete od vlakana i zidne utičnice u prostorno{0}}ograničenim FTTH instalacijama u zatvorenom prostoru.
ODF interno{0}}krpanje na kratke udaljenosti
Obično se koristi unutar optičkih distributivnih okvira za organizirane, niske{0}}veze između susjednih modula, razdjelnika i adaptera.
Kompaktna telekom kućišta
Pogodno za male razvodne kutije, zidne{0}}ormane za montažu i kompaktna kućišta gdje bi duži kablovi stvarali nepotrebno opterećenje.
Veze za ispitnu klupu i laboratorijsku opremu
Pruža kratku, dosljednu opciju kratkospojnika za podešavanja optičkog testa i veze referentnih uređaja.
FAQ

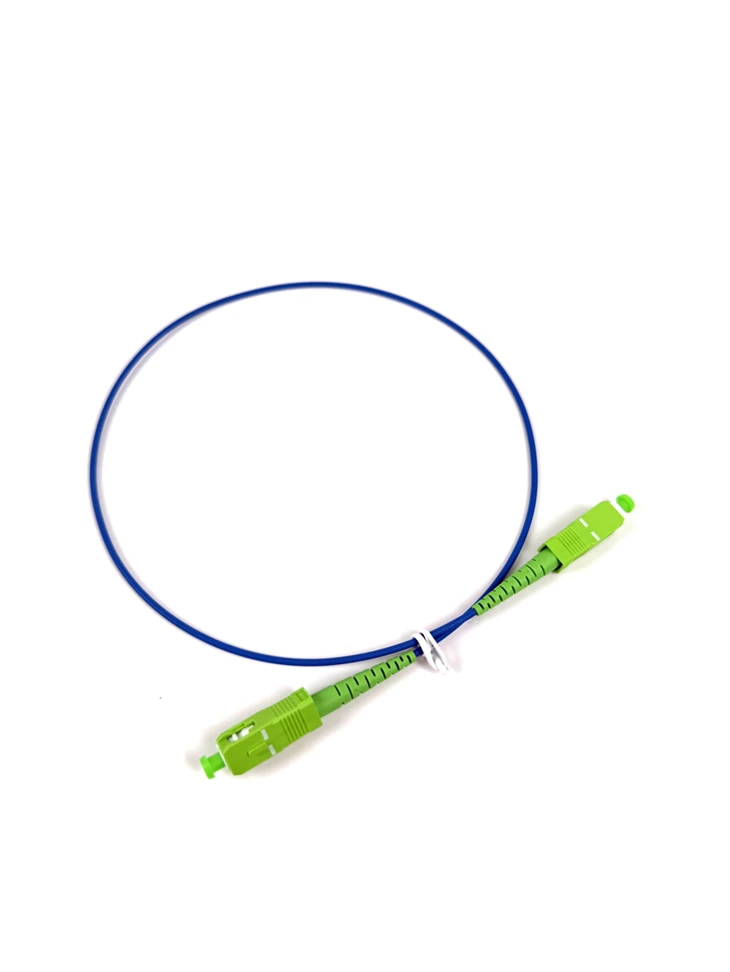

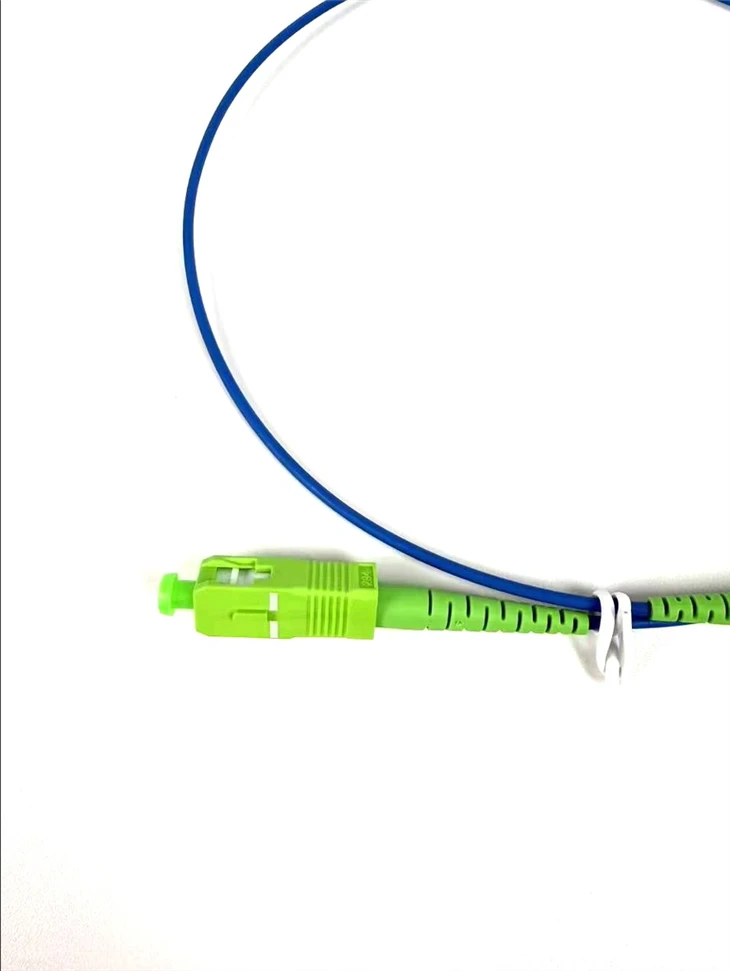

P: Koje povratne gubitke pruža ovaj SC/APC patch kabel?
A: Veći ili jednak povratnom gubitku od 60 dB, kako je navedeno u tabeli performansi proizvoda.
P: Koliki je gubitak umetanja?
P: Šta znači krajnja strana pod uglom od 8 stepeni?
O: SC/APC konektori imaju poliranje pod uglom od 8 stepeni koji usmjerava reflektiranu svjetlost od jezgre vlakna, smanjujući povratnu refleksiju.
P: Za koliko ciklusa parenja je predviđen konektor?
O: Veće ili jednako 1000 ciklusa umetanja i uklanjanja uz održavanje stabilnih optičkih performansi.
P: Zašto odabrati ultra-kratki patch kabl od 0,5-metara?
O: Ultra-kratki patch kablovi smanjuju nered u kablovima, pojednostavljuju upravljanje u područjima velike-gustine i minimiziraju višak kablova u kompaktnim prostorima.
P: Koji je raspon radne temperature?
O: -40 stepeni do +80 stepeni .
P: Koje su opcije jakne i promjera dostupne?
O: Jakne: PVC, LSZH, OFNP. Prečnici: 3,0 mm, 2,0 mm, 0,9 mm.
