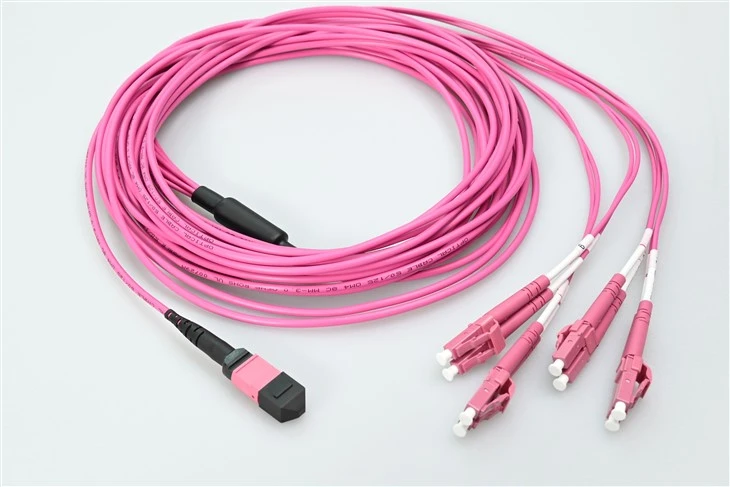

Evolux Fiber MTP TO LC UPC 8CORE OM4 3.0MM PATCH CORD podržava migraciju data centra na veće brzine prenosa podataka kada se koristi sa našim kanalima. MTP® kablovi su efikasno rješenje za-patching vlakana visoke gustine u centrima podataka, eliminišući potrebu za-terminacijom na terenu koja oduzima mnogo vremena. Dizajnirani su da uštede prostor i pojednostave upravljanje kablovima, dok istovremeno pružaju -efikasne opcije povezivanja unutar ormarića. Za raspoređivanje magistralnih kanala, našMTP OM{0}}fiber multimode trunk patch kablovinude komplementarno rješenje za kabliranje visoke{0}}gustine.
Specifikacija

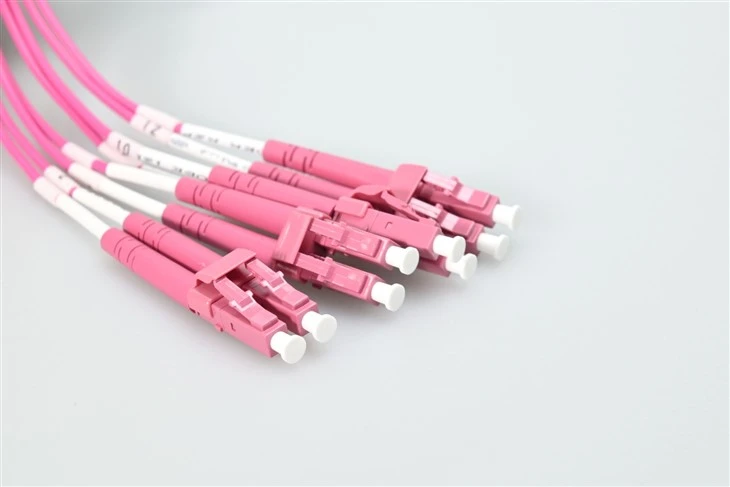

| Konektor A | MTP ženski (bez iglica) | Konektor B | LC UPC Duplex |
| Fiber Mode | OM{0}/125μm | Talasna dužina | 850/1300nm |
| 40/100G Ethernet udaljenost | 150m na 850nm | 10G Ethernet udaljenost | 400m na 850nm |
| MTP konektor IL | 0,35 dB max (0,15 dB tip.) | LC konektor IL | Manje ili jednako 0,2 dB |
| MTP konektor RL | Veći ili jednaki 20 dB | LC konektor RL | Veća ili jednaka 30 dB |
| Slabljenje na 850nm | Manje ili jednako 2,3 dB/km | Slabljenje na 1300nm | Manje ili jednako 0,6 dB/km |
| Cable Jacket | plenum (OFNP) | Fiber Count | 8 Vlakna |
| Vanjski promjer kabla (OD) | 3.0mm | Vanjski promjer proboja (OD) | 2.0mm |
| Instalacija Vlačno opterećenje | 66N | Vlačna čvrstoća (dugo/kratkoročno) | 80/240N |
| Radna temperatura | (-10 do 60 stepeni (14 do 140℉) | Temperatura skladištenja | (-10 do 70 stepeni (14 do 158℉) |
Karakteristike
Vrhunska{0}}kvalitetna izrada osigurava pouzdan prijenos

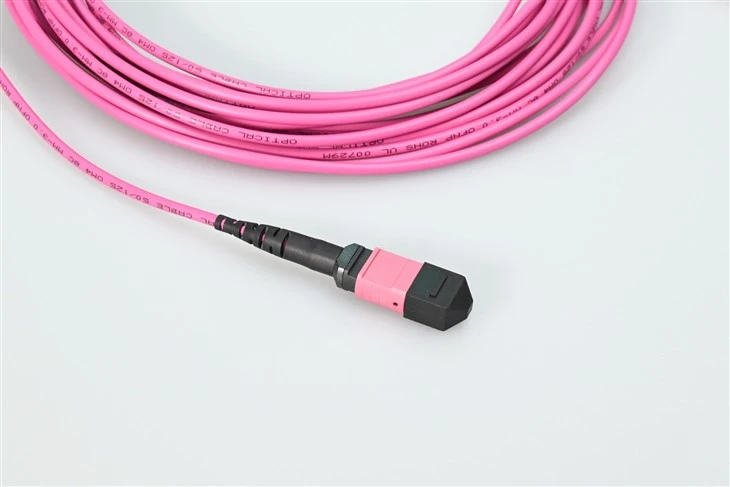

-MTP konektor: Pruža konzistentne signale i omogućava prilagodljiv dizajn sistema.
-Vlakna: Omogućavanje povećane fleksibilnosti u usmjeravanju i skladištenju kablova kroz uže krivine.
-Jakna: Smanjenje potencijala oštećenja kroz materijale-otporne na vatru i malo dima{2}}.
Optimiziranje gustine kablova za ispunjavanje različitih uslova okoline.
- Smanjenje troškova instalacije minimiziranjem otpada, poboljšanjem upravljanja kablovima i pojednostavljenjem implementacije.
Nadogradnja vaše mreže je laka uz pomoć -prilagođenog dodatka-.
- MTP®-LC kablovi omogućavaju brzu nadogradnju brzine prenosa podataka, uključujući prelazak sa 10G na 40G. Da biste bolje razumjeli kako se OM4 uspoređuje s drugim multimodnim klasama prije nego što se posvetite kablovskoj infrastrukturi, pogledajte naš pregledRazlike u tipovima višemodnih vlakana od OM1 do OM5 i ocjene propusnosti.
Prijave
Data Center 10G na 40G/100G mrežnu migraciju
Ovaj MTP-LC kabl za razbijanje pruža direktnu putanju za nadogradnju sa 10G na 40G/100G Ethernet infrastrukturu. 8-konfiguracija vlakana odgovara standardnim zahtjevima 40G QSFP+ primopredajnika, omogućavajući besprijekornu brzu migraciju centra podataka bez zamjene postojećih LC-baziranih patch panela. Za potpuni vodič za planiranje izbora strukturiranih kablova na 100G pogledajte naš članak okako odabrati pravi optički kabl za 100G data centar implementacije.
Zakrpanje vlakana velike gustine u objektima za kolokaciju
Dizajniran za spajanje-na-rack i ormar{2}}na nivou gdje je prostor ograničen. MTP-do- LC dizajn razvodnjavanja konsoliduje osam optičkih veza u jedan MTP interfejs, smanjujući zagušenje kablova u okruženjima velike -kolokacije.
Plenum instalacija vazdušnog prostora za poslovne zgrade
OFNP plenum{0}}kapac zadovoljava propise o protivpožarnoj sigurnosti za ugradnju u prostorije za obradu zraka iznad spuštenih plafona. Mreže poslovnih kampusa i komercijalne zgrade koje zahtijevaju optičke kablove usklađene sa kodom-imaju koristi od ovog plenumnog preklopnog kabla.
Kratko-Doseg 40G QSFP+ do SFP+ interkonekcije
Povezuje 40G QSFP+ portove prekidača direktno na četiri 10G SFP+ porta koristeći strukturu 8-prekidanja vlakana. Ovaj MTP kabl za pretvorbu QSFP-u SFP eliminiše potrebu za odvojenim modulima za razdvajanje. Kada krajnja tačka zakrpa zahteva fiksni port adaptera umesto direktnog kabla, našMTP/MPO optički adapteri za montažu na panel od 8, 12 i 24 vlaknaobezbediti odgovarajući interfejs.
Testiranje i povezivanje laboratorijske opreme na vlakna
Podržava opremu za optičko testiranje i laboratorijske postavke koje zahtijevaju višemodnu OM4 konekciju sa verifikovanim malim gubitkom umetanja. Fabrički-testirani 0,35dB MTP konektor osigurava precizne osnovne linije mjerenja za aplikacije za testiranje vlakana.
FAQ
P1: Koja je razlika između MTP i MPO konektora na ovom kablu?
O: MTP je registrovani brend US Conec-a koji ispunjava MPO standarde sa poboljšanim karakteristikama kao što su ovalne vođice i metalne stezaljke. Ovaj kabl koristi originalne US Conec MTP konektore sa 0,35dB maksimalnim gubitkom umetanja, koji nadmašuje generičke MPO konektore u konzistentnosti signala.
P2: Može li ovaj 8-fiber MTP-LC kabl podržava 40G QSFP+ primopredajnike?
O: Da. 8-konfiguracija vlakana odgovara zahtjevima kanala za 40GBASE-SR4 QSFP+ module. Svaki 40G port koristi 4 vlakna za odašiljanje i 4 vlakna za prijem, što ovaj MTP na LC kabel za preklapanje čini kompatibilnim sa standardnim 40G multimodnim primopredajnicima. Za jedno-u-poređenje kada koristiti LC u odnosu na MTP/MPO interfejse u okruženjima visoke gustine, pogledajte našepraktični vodič za odabir LC vs MTP/MPO konektora za spajanje vlakana visoke gustine-.
P3: Šta znači OFNP plenum rejting za ovaj fiber patch kabl?
O: OFNP (Optical Fiber Nonconductive Plenum) označava da je omotač kabla{0}}otporan na vatru i proizvodi malo dima kada je izložen plamenu. Ovaj plenumski-kabl MTP razvodni kabl je odobren za ugradnju u prostore za povrat zraka u zgradama bez cijevi.
P4: Koliko daleko ovaj OM4 MTP-LC kabel može prenositi 40G ili 100G signale?
O: Prema specifikacijama, ovaj OM4 višemodni patch kabel podržava 40G/100G Ethernet prijenos do 150 metara na 850nm talasnoj dužini i 10G Ethernet do 400 metara.
P5: Da li je ovo MTP konektor muški (zakačen) ili ženski (bez iglica)?
O: MTP kraj je ženski (bez iglica). Prilikom povezivanja na MTP trunk kablove ili kasete, uvjerite se da je spojni konektor muški (zakačen) kako biste postigli pravilno poravnanje i vezu sa malim-gubicima.
P6: Koje aplikacije zahtijevaju plenumski-kabel od MTP do LC vlakna?
O: Građevinski propisi obično zahtijevaju kablove sa-kablovima u plafonskim komorama za povrat zraka, podignutim podnim prostorima u centrima podataka i bilo kojem području gdje zrak cirkuliše za HVAC sisteme. Ovaj OFNP-obložen MTP fanout kabl ispunjava te zahtjeve za instalaciju.
P7: Mogu li naručiti prilagođene dužine za ovaj MTP-LC kabl za razbijanje od 8 vlakana?
O: Da. Prilagođene dužine kablova, alternativni broj vlakana i različite konfiguracije krakova za lomljenje dostupni su na zahtev. Obratite se prodavnici da navedete svoje zahtjeve za MTP pojaseve za rasute ili projektne narudžbe.
