Evolux Fiber ponuda Prilagođeni optički patch kabl LC/UPC DO LC/UPC dupleks konektor sa Simpleks kablom. Koristi se u LAN mrežama unutar zgrada ili kampusa za povezivanje računara, štampača i drugih mrežnih uređaja, nudeći brže brzine prenosa podataka od tradicionalnih bakrenih kablova.
Specifikacija
| Tip vlakna | SM/MM |
|---|---|
| Poljski | PC/UPC/APC |
| Tip konektora | LC, SC, ST, FC |
| Insertion Loss | Manje ili jednako 0,30 dB (IEC stepen C); Manje ili jednako 0,15 dB (IEC stepen B) |
| Povratni gubitak | SM UPC Veći ili jednak 50dB; SM APC Veći ili jednak 60dB; MM PC Veći ili jednak 35dB |
| Jacket Diameter | 0,9 mm, 2,0 mm, 3,0 mm |
| Fiber Mode | 9/125um, 50/125um, 62.5/125um |
| Cable Options | PVC/LSZH/OFNP |
| Radna temperatura | -40ºC~+75ºC |
Karakteristike
-Uniboot DesignSmanjuje jačinu kabla do 50% prilikom usmeravanja
-Pritisnite/povucite karticu za bolju upotrebljivost u aplikacijama velike gustine-
-Mali gubici prilikom umetanja i visoki povratni gubici
-Svi podaci o performansama zagarantovani u cijelom opsegu radne temperature (-40 stepeni do +85 stepeni)
-Širok izbor standardnih tipova konektora (uključujući SC/APC, LC/UPC, LC/APC i MPO/APC) i dužine (do 30 metara)

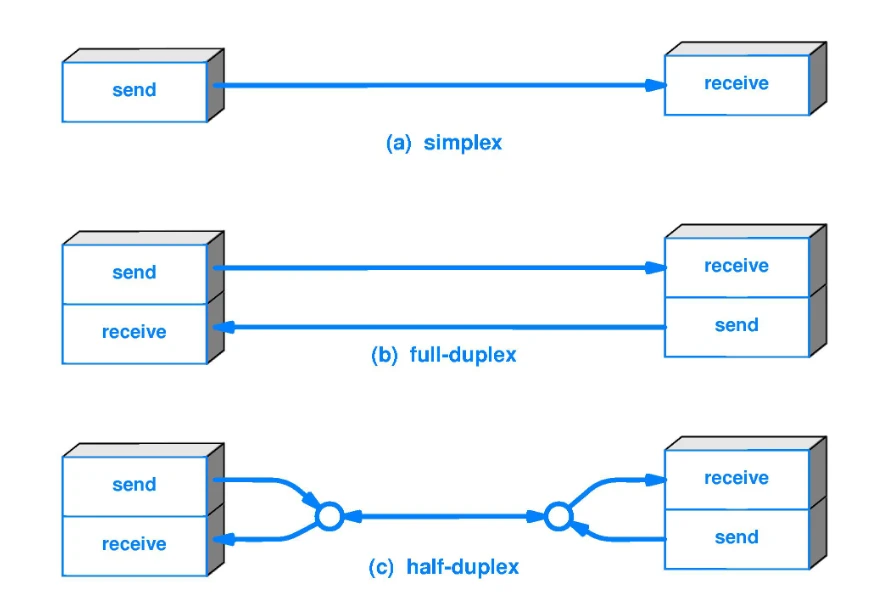

Koja je razlika izmeđuSimpleks i dupleks optički kabl?
Simpleks:Simplex ima samo jedan optički kabl i jedan optički konektor na svakom kraju. Omogućava prijenos podataka samo u jednom smjeru, što je nepovratno. Simplex se obično koristi unutar zgrada za Ethernet prekidače ili druge uređaje.
dupleks:Duplex ima dva vlakna optičkog kabla i dva optička konektora na svakom kraju za slanje i primanje podataka. Dupleks se često koristi za povezivanje-mrežne opreme velike brzine, kao što su serverski sistemi i optički prekidači.
Prijave
Gdje koristiti LC za LC UPC 9/125 μm jednomodni dupleks kabel
Data Center Server-za-Switch Fiber Connections
LC do LC UPC duplex konfiguracija podržava istovremene kanale za prijenos i prijem koji su potrebni za povezivanje serverske NIC veze sa gornjim-o-rack prekidačima. Jednomodno vlakno od 9/125 μm isporučuje nisko slabljenje na stazama do nekoliko kilometara, čineći ovaj patch kabl pogodnim i za unutar-veze u rack-u i za veze-prolaza u velikim-okruženjima centara podataka.
Korporativno LAN strukturirano kabliranje
Izgradnja magistralnih mreža koje povezuju telekomunikacione prostorije na više spratova koriste LC UPC singlemode duplex patch kablove za međuspratne distribucije vlakana. Opcija omotača LSZH ispunjava kodekse zaštite od požara za kablove koji se provlače kroz plenumske prostore i uspone, dok opseg radne temperature od -40 stepeni do +75 stepeni omogućava smeštaj ormara opreme sa varijabilnom kontrolom klime.
Mrežne veze FTTH optičke distribucije
Vlakna-do--kućeimplementacije koje povezuju OLT portove sa ulazima razdelnika zahtevaju pouzdane LC UPC terminalne kablove. IEC Grade B specifikacija gubitka pri umetanju od manje od ili jednaka 0,15dB čuva budžet optičke snage za PON sisteme koji opslužuju rezidencijalne pretplatnike na većim distributivnim udaljenostima.
Telekom Central Office ODF Patching
Telekomunikacioni operateri koji upravljaju optičkim distributivnim okvirima u centralnim uredima koriste LC do LC singlemode duplex džampere za unakrsno{0}}povezivanje opreme za prijenos. Dostupnost prečnika omotača od 0,9 mm, 2,0 mm i 3,0 mm omogućava odabir na osnovu gustine kablova i zahtjeva za usmjeravanje unutar stalka opreme.
Broadcast Facility SDI-preko-Fiber transporta
Sistemi televizijske produkcije i prenosa emitovanja koji prenose 3G-SDI i 12G-SDI signale preko vlakana koriste LC dupleks veze za studijske-to-master-komandne veze. Širok raspon radnih temperatura podržava instalacije u mobilnim proizvodnim vozilima i udaljenim objektima za emitiranje.
Često postavljana pitanja
P1: Na koji tip vlakna se odnosi 9/125μm?
O: Specifikacija 9/125 μm ukazuje na jednomodno vlakno sa prečnikom jezgre od 9-mikrona i prečnikom omotača od 125 mikrona. Ovaj tip vlakna podržava prijenos na velike udaljenosti na talasnim dužinama od 1310 nm i 1550 nm uz minimalno slabljenje signala.
P2: Koja je razlika između opcija PVC, LSZH i OFNP jakne?
O: PVC (polivinil hlorid) je standardna jakna za opštu upotrebu u zatvorenom prostoru. LSZH (Low Smoke Zero Halogen) oslobađa minimalno dima i nema toksičnih halogenih gasova kada se sagori, pogodan za zatvorene prostore. OFNP (Optical Fiber Nonconductive Plenum) ispunjava NEC zahtjeve za kablove u prostorima za rukovanje zrakom{2}} iznad spuštenih plafona.
P3: Koji gubitak umetanja mogu očekivati od IEC Grade B konektora?
O: IEC Grade B konektori isporučujugubitak umetanjaod manje ili jednako 0,15 dB po paru. Ova specifikacija čuva više optičke snage u poređenju sa stepenom C (manje od ili jednako 0,30dB), što je važno za veze-na daljinu sa malim budžetima za napajanje.
P4: Šta znači UPC tip poliranja?
O: UPC (Ultra Physical Contact) se odnosi na metodu poliranja kraja{0}}konektora koja stvara blago zakrivljenu površinu, postižućipovratni gubitakveće od ili jednako 50dB za singlemode aplikacije. Ovaj tip poliranja je standardan za mreže za digitalni prijenos podataka.
P5: Mogu li koristiti ovaj kabel za vanjske instalacije?
O: Radna temperatura od -40 stepeni do +75 stepeni može da primi neke spoljne instalacije ormara, ali ovaj kabl je prvenstveno dizajniran za upotrebu u zatvorenom prostoru. Primjena na otvorenom zahtijeva kablove s dodatnom UV zaštitom i konstrukcijom koja blokira vlagu.
P6: Koji su prečnici jakne dostupni?
O: Ponuđena su tri promjera omotača: 0,9 mm za pigtail i aplikacije u uskom{1}}prostoru, 2,0 mm kao standardni prečnik kabla i 3,0 mm za instalacije koje zahtijevaju dodatnu mehaničku zaštitu.
P7: Koji tipovi konektora se mogu kombinovati sa LC-om?
O: Linija proizvoda podržava LC, SC, ST i FC tipove konektora u različitim kombinacijama. Hibridni kablovi kao što su LC na SC ili LC na FC su dostupni za povezivanje opreme sa različitim tipovima interfejsa.
P8: Kako da očistim LC konektore prije upotrebe?
O: Koristite olovku za čišćenje optičkih vlakana ili sredstvo za čišćenje kaseta dizajnirano za LC ferrule. Očistite kraj konektora prije svakog spajanja kako biste spriječili kontaminaciju prašine koja povećava gubitak umetanja.
