Tehničke specifikacije

Parametar	Specifikacija	Parametar	Specifikacija
Split Ratio	1×16	Tip konektora	SC/APC (ulaz) / golo vlakno (izlaz)
Fiber Type	G.657A1 Singlemode	Radna talasna dužina	1260 nm ~ 1650 nm
Gubitak umetanja (maks.)	Manje ili jednako 13,5dB @1550nm	Povratni gubitak (ulaz)	Veći ili jednak 60dB (APC)
Uniformitet gubitka	Manje ili jednako 1,2 dB	Usmjerenost	Veći ili jednak 55 dB
Gubitak zavisan od polarizacije	Manje ili jednako 0,3 dB	Gubitak ovisan o talasnoj dužini	Manje ili jednako 0,5 dB
Vrsta paketa	Čelična cijev (Ø3.0×54mm)	Prečnik izlaznog vlakna	250μm golo vlakno
Dužina ulaznog vlakna	1,0 m (prilagodljivo)	Dužina izlaznog vlakna	1,5 m (prilagodljivo)
Radna temperatura	-40 stepeni do +85 stepeni	Temperatura skladištenja	-40 stepeni do +85 stepeni
Vlačno opterećenje (vlakna)	Veće ili jednako 5N	Standardi usklađenosti	Telcordia GR-1221, RoHS

Zašto je dizajn čeličnih cijevi bez golih vlakana važan za PON implementaciju-razmjera

Vrhunska mehanička zaštita za vanjske i ormane instalacije

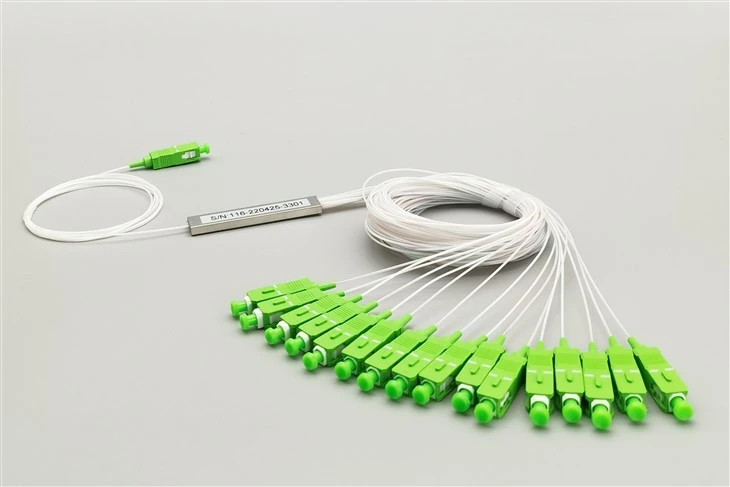

Kućište od čelične cijevi ovog 1x16 SC APC PLC razdjelnika pruža izuzetnu otpornost na fizičke udare, prodiranje vlage i temperaturne fluktuacije. Za razliku od ABS kutija ili paketa mini cijevi, dizajn čelične cijevi izdržava zahtjevne uvjete unutar vanjskih razvodnih ormara (ODC), podzemnih spojnica i telekomunikacionih šahtova. Mrežni operateri koji postavljaju FTTH infrastrukturu u regijama s ekstremnim vremenskim prilikama ili aktivnošću glodara oslanjaju se na razdjelnike čeličnih cijevi kako bi održali dugoročni-integritet signala bez čestih intervencija održavanja.

Izlaz golih vlakana od 250 μm pojednostavljuje-Fusion Spajanje na lokaciji

Svaki od 16 izlaznih portova završava se sa golim vlaknom od 250 μm, a ne sa pred-konektiranim pigtailima. Ova konfiguracija omogućava tehničarima na terenu da izvedu direktno spajanje fuzije na distributivne kablove ili kablove za ispuštanje na mestu instalacije. Za centralizirane arhitekture dijeljenja gdje se razdjelnici montiraju unutar čvorišta za distribuciju vlakana (FDH) ili optičkih distribucijskih okvira (ODF), goli izlazi vlakana eliminišu potrebu za adapterskim panelima i smanjuju gubitak-povezanog umetanja konektora za približno 0,2 dB po tački veze.

1:16 Split Ratio balansira pokrivenost i proračun snage

1x16 singlemode PLC razdjelnik distribuira optičke signale sa jednog OLT porta na 16 nizvodnih ONU-a, uz održavanje budžeta klase B+ ili klase C+ u GPON i XGS-PON mrežama. U poređenju sa 1x32 ili 1x64 konfiguracijama, omjer 1:16 čuva veću optičku snagu na svakom pretplatničkom terminalu, podržavajući veće udaljenosti do 20 km u tipičnim FTTH implementacijama bez potrebe za optičkim pojačalima.

Paket čeličnih cijevi u odnosu na druga kućišta razdjelnika

Feature	Čelična cijev (ovaj proizvod)	ABS kutija	Mini Tube
Mehanička čvrstoća	Odlično – podnosi udarce i kompresiju	Umjereno	Ograničeno
Temperaturna tolerancija	-40 stepeni do +85 stepeni	-40 stepeni do +75 stepen tipično	-40 stepeni do +85 stepeni
Najbolje okruženje za instalaciju	Vanjski ormari, zatvarači za spajanje, teški uslovi	Unutarnji patch paneli, zidne kutije	Prostor{0}}unutarnja kućišta ograničena
Output Termination	250μm golo vlakno – spremno za spajanje	Obično unaprijed{0}}konektovani pigtailovi	900μm labava cijev ili pigtails
Instalacija zasnovana na spajanju{0}}	Idealno – minimizira gubitak veze	Potrebni su adapteri za spajanje	Moguće sa skidanjem

Scenariji aplikacija

FTTH čvorišta i ormari za distribuciju vlakana

Ovaj PLC razdjelnik 1x16 čeličnih cijevi se neprimjetno integrira u čvorišta za distribuciju vlakana (FDH) koja opslužuju stambene četvrti. Izlazi golih vlakana spajaju se direktno na distributivne kablove koji su usmjereni prema pretplatničkim prostorijama, dok se tijelo od čvrste čelične cijevi sigurno montira na standardne nosače za spajanje unutar vremenski-zapečaćenih ormara.

Okviri za optičku distribuciju centralnog ureda

Telekom operateri koji primenjuju centralizovane PON split arhitekture instaliraju 1x16 gole fiber razdelnike unutar optičkih distributivnih okvira u centralnoj kancelariji. SC/APC ulaz se povezuje na dovodne kablove iz OLT opreme, a tehničari fuzionom spajaju svako izlazno vlakno od 250 μm na pojedinačne distribucione puteve vlakana.

Zatvarači za spajanje na otvorenom za proširenje ruralnog širokopojasnog pristupa

U ruralnim FTTH projektima gdje putevi vlakana protežu velike udaljenosti između distributivnih tačaka, razdjelnici čeličnih cijevi pružaju mehaničku izdržljivost potrebnu za ugradnju unutar stubova{0}}ugradnje ili podzemnih spojnica. Prošireni opseg radne temperature (-40 stepeni do +85 stepeni) osigurava pouzdano dijeljenje signala kroz sezonske varijacije temperature.

GPON/XGS{0}}Nadogradnje PON mreže

Mrežni operateri koji nadograđuju naslijeđenu PON infrastrukturu na standarde brzine XGS-PON ili više- koriste 1x16 singlemode PLC razdjelnike kako bi održali kompatibilnost unatrag dok podržavaju nizvodni prijenos 10Gbps. Široki radni propusni opseg od 1260-1650nm prilagođava trenutnu i narednu generaciju PON planova talasnih dužina.

FAQ

P: Šta znači "golo vlakno 250 μm" za izlazne portove?

O: 16 izlaznih vlakana ovog razdjelnika završavaju se kao neobložena vlakna prečnika 250 μm bez konektora ili zaštitnih cijevi. Ovaj dizajn omogućava terenskim tehničarima da spoje svaki izlaz direktno sa distributivnim ili ispuštenim kablovima, smanjujući ukupni gubitak umetanja u poređenju sa završecima zasnovanim na-konektorima.

P: Zašto odabrati SC/APC konektore umjesto SC/UPC za ulaz?

O: SC/APC (ugaoni fizički kontakt) konektori obezbeđuju povratni gubitak od 60 dB ili više, što je neophodno za PON mreže koje emituju video preklapajuće signale na talasnoj dužini od 1550 nm. Zakošena krajnja strana minimizira povratne refleksije koje bi mogle ometati osjetljive optičke predajnike u OLT opremi.

P: Koji je tipični gubitak umetanja za 1x16 PLC razdjelnik?

O: Teoretski minimalni gubitak umetanja za split 1:16 je približno 12 dB (10×log₁₀16). Ovaj razdjelnik čeličnih cijevi specificira maksimalni gubitak umetanja od 13,5 dB na 1550 nm, uzimajući u obzir proizvodne tolerancije i višak gubitaka u talasovodu, dok ostaje u okviru GPON klase B+ zahtjeva za proračunom snage.

P: Mogu li instalirati ovaj razdjelnik na otvorenom bez dodatnog kućišta?

O: Dok čelična cijev pruža robusnu mehaničku zaštitu, preporučuje se instalacija unutar zatvorenog spojnog zatvarača ili ormarića za distribuciju vlakana kako bi se goli izlazi vlakana i ulazni pigtail zaštitili od vlage i izlaganja UV zračenju. Sam razdjelnik izdržava temperature od -40 stepeni do +85 stepeni.

P: Kako da montiram razdjelnik čeličnih cijevi unutar čvorišta za distribuciju vlakana?

O: Većina FDH nosača za spajanje uključuje namjenske utore ili kopče za razdjelnike čeličnih cijevi. Postavite cijev vodoravno, pričvrstite je kabelskim vezicama ili montažnim nosačima i usmjerite izlaze golih vlakana do držača spojeva za spajanje. Osigurajte minimalni radijus savijanja od 30 mm za golo vlakno od 250 μm tokom glodanja.

P: Da li je ovaj razdjelnik kompatibilan sa XGS-PON i 10G-EPON sistemima?

O: Da. Opseg radnih talasnih dužina od 1260-1650nm pokriva sve trenutne i planirane PON standarde uključujući GPON (1490/1310nm), XGS{8}PON (1577/1270nm) i 10G-EPON. Jednomodno G.657A1 vlakno osigurava nisko slabljenje na svim ovim talasnim dužinama.

P: Koje opcije prilagođavanja su dostupne?

O: Prilagođene konfiguracije uključuju: ulazno/izlazne dužine vlakana od 0,5 m do 3,0 m, alternativne tipove konektora (FC/APC, LC/APC) na ulazu, 900 μm labave cijevi na izlazima umjesto 250 μm golih vlakana i posebne oznake za identifikaciju vlakana. Kontaktirajte naš tim sa specifičnim zahtjevima projekta.

Informacije o naručivanju

Evolux Fiber isporučuje 1x16 SC APC PLC razdjelnik s kućištem od čelične cijevi i izlazima golih vlakana u standardnim i prilagođenim konfiguracijama. Naš proizvodni pogon održava inventar radi brzog ispunjavanja uobičajenih specifikacija, dok istovremeno zadovoljava specifične zahtjeve projekta- za veće primjene.
