Unutarnja i vanjska instalacija optičkih kablova

Evolux Fiber Team · Februar 2026. · 10 min čitanja

Instalacija optičkih vlakana je kritičan korak u izgradnji mreža visokih{0}}performansi. Odabir pravog kabla osigurava efikasan prijenos podataka, dugovječnost i izdržljivost u različitim okruženjima. Ovaj vodič pokriva unutrašnju instalaciju optičkog kabla i spoljašnju instalaciju optičkog kabla, sa praktičnim savetima za svaki scenario.

Novi ste u optici? Možda biste željeli provjeriti našeosnove optičkih konektoraprvo.

Vrste optičkih kablova po primeni

Optički kablovi se kategoriziraju na osnovu okruženja u kojem se nalaze: unutrašnji i vanjski. Svaki tip je dizajniran sa specifičnim karakteristikama za rad u različitim uvjetima.

Unutrašnji optički kablovi

Unutrašnji optički kablovi se obično koriste u zgradama, kancelarijama i data centrima. Ovi kablovi su fleksibilni, lagani i dizajnirani od materijala-otpornih na vatru kako bi se ispunili sigurnosni kodovi. Oni doživljavaju manje stresa na okoliš od vanjskih kabela, ali moraju biti u skladu sa strogim standardima zaštite od požara.

Procjena požara je važnija nego što većina ljudi shvaća. U požaru u zgradi, pogrešan omotač kabla može osloboditi otrovne pare ili proširiti plamen kroz prostorije za rukovanje zrakom. Prema članu 770 NEC (Nacionalni električni kodeks), evo šta trebate znati o ocjenama:

Korištenje pogrešne ocjene nije samo kršenje koda. Videli smo instalatere kako provode OFNR kabl kroz prostore za plenum kako bi uštedeli nekoliko centi po stopi. Građevinski inspektor to uhvati, sve se iščupa i popravi odgovarajućim kablom. "Ušteda" je na kraju koštala oko 10x više.

Vanjski optički kablovi

Kablovi na otvorenom suočavaju se s potpuno drugačijim nizom izazova-okretanja temperature od -40 stepeni do +70 stepena, infiltracije vlage, UV degradacije, fizičkog stresa, a ponekad i glodara koji žvaću jaknu. Ovi kablovi su čvršći napravljeni od oklopnih omotača i materijala koji blokiraju vodu.

Underground Fiber Cables

Ovi kablovi se provlače kroz vodove ukopane 1 do 2 metra dubine. Cev pruža fizičku zaštitu, ali vlaga i dalje ulazi tokom vremena-zbog toga podzemni kablovi trebaju unutra-gel za blokiranje vode ili suvu-traku. Omoti{7}}kompatibilni sa mazivom pomažu u smanjenju trenja tokom dugog provlačenja kroz sistem cijevi.

Direktno ukopani kablovi

Za razliku od podzemnih kablova, direktni ukopani kablovi idu u zemlju bez vodova. Potreban im je ojačani oklop-rebrasta čelična ili aluminijumska traka-da bi izdržali pritisak tla i oštećenja od glodara. Evolux nudiblindirani kablovisa poboljšanom zaštitom posebno dizajniranom za primjenu direktnog ukopa.

Aerial Cables

Vazdušni kablovi vise između stubova ili su pričvršćeni za zgrade. Zaštićeni su od podzemnih opasnosti, ali se umjesto toga suočavaju s opterećenjem vjetrom, nagomilavanjem leda i stalnom izloženošću UV zračenju. Samonoseće konstrukcije sa ugrađenom-čeličnom žicom za prenos poruka su standardne-oglasi nose težinu kabla dok optička vlakna ostaju zaštićena iznutra.

Submarine Cables

Za podvodno postavljanje u rijekama, jezerima ili priobalnim područjima, kablovima je potrebna superiorna vodootpornost. Većina koristi višestruke barijere: gel-tube punjene, vodu-trake koje bubre i hermetički zatvorenu konstrukciju. Teški oklop štiti od udara sidra.

Pred{0}}Planiranje instalacije

Evo nečega što većina vodiča ne naglašava dovoljno: planiranje sprječava oko 95% problema s instalacijom. Nisu problemi s tehnikom-problemi s planiranjem. Neko je zaboravio da proveri da li je postojeći kanal već pun. Neko nije shvatio da je potrebna dozvola za prelaz. Neko je naručio kabl kratak 20 metara.

Prije nego što nešto naručite, prođite cijelom rutom i dokumentirajte:

Ukupna udaljenost- mjeri, ne procjenjuj. Dodajte 10-15% za varijacije labavosti i usmjeravanja.

Prepreke- zidovi, plafoni, postojeće komunalije, putni prelazi

Uslovi okoline- hoće li biti izložen ekstremnim temperaturama? Vlaga? Hemikalije?

Postojeća infrastruktura- možete li koristiti postojeće vodove, nosače kablova ili staze?

Potrebne dozvole- dozvole za iskopavanje, građevinske dozvole,--ugovori o pravu puta

Za radove na otvorenom zvati811(u SAD) da locira postojeće podzemne komunalije prije bilo kakvog kopanja. Ovo je zakonski propisano, a udaranje u gasovod ili strujni kabl stvara ozbiljne probleme.

Najbolje prakse za instalaciju optičkih vlakana

Fiber kablovi nude velike prednosti-veliki propusni opseg, male gubitke, otpornost na elektromagnetne smetnje. Ali ove prednosti se pojavljuju samo kada je instalacija obavljena ispravno. Evo ciljanih savjeta za različite scenarije instalacije.

Unutrašnja instalacija optičkih vlakana

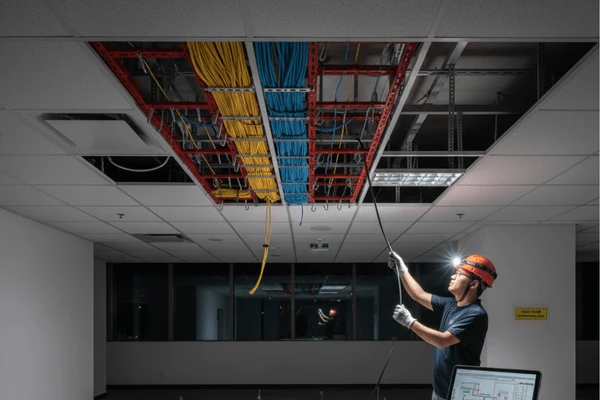

Instalacije plafona i podignutog poda

Spušteni plafoni i podignuti podovi su verovatno najlakša mesta za pokretanje vlakana. Stropni paneli se obično mogu pomaknuti prema gore i pomaknuti u stranu, dajući vam pristup kablovima za usmjeravanje iznad. Na isti način se podižu i podignute podne pločice.

Kablovi u ovim prostorima trebaju biti dobro-podržani i organizirani. Koristite ladice, J-kuke ili čičak trake-na razmaku od oko 4 do 5 stopa na ravnim stazama, sa dodatnim osloncima pri promjenama smjera.

Jednu stvar ljudi zaboravljaju: pričvrstiti nosače na konstrukciju zgrade, a ne na stropnu rešetku. Rešetka je dizajnirana samo da izdrži težinu pločica. Videli smo kako se delovi plafona spuštaju kada se previše kablova zakači za mrežu tokom vremena. To se ne dešava odmah-potrebne su mjeseci ili godine nakupljene težine-ali kada prođe, uklanja sve ispod.

Još nekoliko stvari na koje treba obratiti pažnju kod stropnih instalacija:

Nemojte polagati kablove direktno na plafonske ploče. Oni će se opustiti i na kraju pasti.

Nemojte previše čvrsto stezati kravate. Stvara tačke stresa koje kasnije uzrokuju probleme. Velcro trake rade bolje.

Držite vlakna odvojena od kablova za napajanje najmanje 12 inča. Vlakna su imuna na smetnje, ali kablovi za napajanje proizvode toplinu.

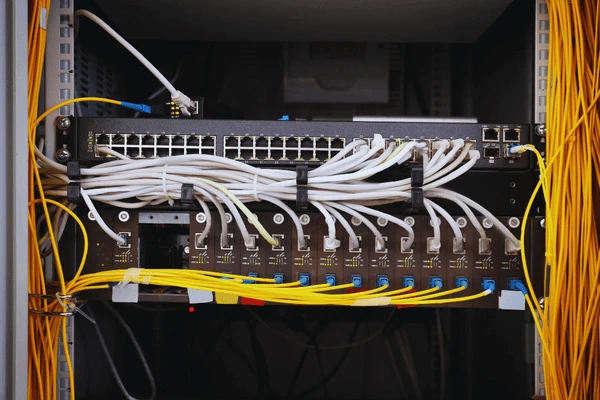

U-Instalacije kabineta

Kablovi unutar rek ormara moraju biti organizirani. Neuredni stalci uzrokuju stvarne probleme-teže je riješiti, lakše je slučajno isključiti nešto, noćnu moru za kasnije izmjene.

Koristifiber patch paneliza čiste priključne tačke. Provedite kablove kroz vertikalne i horizontalne razvodnike kablova umjesto da ih pustite da se provlače preko opreme. Držite vlakna i kablove za napajanje na suprotnim stranama stalka.

Uvijek ostavite servisne petlje-dodatni kabel namotane za buduću upotrebu. Bez labavosti, čak i pomicanje opreme za nekoliko inča moglo bi zahtijevati povlačenje novih kablova.

Riser Installations

Vertikalni kablovi između spratova su nezgodni zbog težine kabla. Sam kabl se može rastegnuti tokom vremena ako nije pravilno podržan.

Koristite OFNR-minimum za kablovske kanale-OFNP ako se uspon povezuje na prostore sa plenumom. Podupirajte kablove u redovnim intervalima pomoću stezaljki sa -kablom. Obične metalne stezaljke mogu zgnječiti vlakno ako se previše zategnu.

Evo savjeta koji štedi mnogo truda: počnite od gornjeg kata i povucite prema dolje, a ne prema gore. Povlačenje sajle prema gore bori se sa gravitacijom cijelim putem, a opterećenje se povećava sa svakim metrom koji povučete. Povlačenjem prema dolje gravitacija pomaže umjesto da se bori protiv vas.

Možda se postupci rukovanja različitih proizvođača kablova malo razlikuju. Stoga provjerite tablicu sa podacima o kablovima za maksimalno vertikalno podizanje bez podrške i prvo slijedite njihova uputstva.

Vanjska instalacija optičkih vlakana

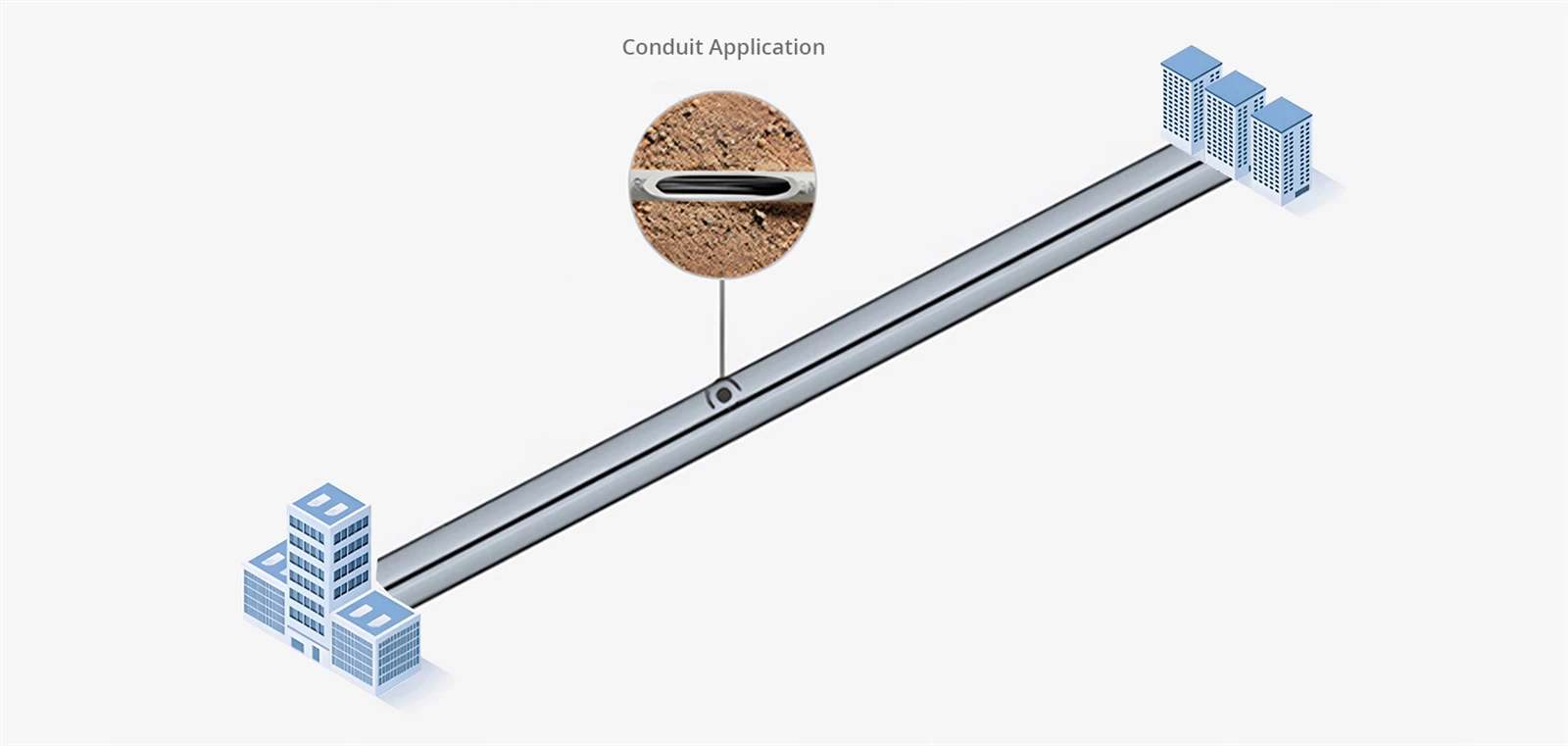

Montaža vodova

Cjevovod pruža dobru dugoročnu{0}} zaštitu za vanjske kablove, ali kada se jednom instalira, izmjena je teška i skupa. Pažljivo planirajte rutu unaprijed.

Prilikom provlačenja kabla kroz cev, držite sve prelazne tačke glatke. Kod razvodnih kutija i rukohvata, ne dozvolite da se kablovi naslanjaju na oštre ivice-dodajte kratak komad fleksibilnog kanala ili unutrašnjeg kanala da vodite kabl oko uglova. Kutije za povlačenje rastavljaju duge staze na segmente kojima se može upravljati i daju vam pristup za budući rad.

Uvek stavite uže za povlačenje u cev tokom instalacije. Trebaće ti kasnije. Koristite mazivo-kompatibilno sa vlaknima za duge poteze-gel na bazi vode- dobro funkcionira, ali provjerite je li kompatibilan sa materijalom omotača vašeg kabla.

Napomena:Unutrašnji radijus savijanja cevi treba da bude najmanje 10 puta veći od spoljašnjeg prečnika kabla. Za tipičan vanjski kabel od 8 mm, to je minimalni radijus savijanja od 80 mm. Protege vodova trebale bi biti ograničene na 100 stopa između točaka povlačenja, s ne više od dva krivina od 90 stupnjeva po segmentu. Prekoračenje ovih granica dramatično povećava napetost povlačenja.

Tehnika Slika-8

Za zaista dugačka povlačenja-nekoliko stotina stopa ili više-ne pokušavajte učiniti sve odjednom. Povucite do međutačke, rasporedite višak kabla u obliku 8 (ne kružno, što dovodi do uvijanja), a zatim nastavite povlačenje. Ovo raspoređuje napetost i sprečava prekoračenje maksimalne vučne moći kabla.

Direktna ukopana instalacija

Direktno ukopavanje postavlja kabl ravno u zemlju bez provodnika. Apsolutno vam je potreban blindirani kabl za direktno ukopavanje-običan vanjski kabel neće izdržati više od godinu ili dvije.

Prije kopanja nazovite811locirati postojeće komunalne usluge. Na većini mjesta je propisano zakonom. Udaranje u gasovod ili fiber trunk je u najboljem slučaju skupo, a u najgorem opasno. Dobijte dozvole za iskopavanje-zahtijeva ih većina jurisdikcija.

Dubina ukopa zavisi od lokacije:

Uvek zakopajte ispod linije mraza za vašu regiju. Ciklusi zamrzavanja{1}}odmrzavanja mogu pomjeriti tlo i oštetiti kablove koji su zakopani previše plitko.

Nakon postavljanja kabla, prvo napunite pijeskom ili finom zemljom-bez kamenja direktno na kablu. Postavite traku upozorenja oko 12 inča iznad. Dokumentirajte tačnu rutu s GPS koordinatama ili detaljnim mjerenjima. Neko će vam zahvaliti godinama od sada kada ga bude trebao pronaći.

Zračna instalacija

Vazdušna instalacija veša kablove između stubova. Izbjegava troškove iskopavanja rovova, ali izlaže kablove vremenskim-vjetru, ledu, suncu, temperaturnim promjenama.

Samonoseći{0}}kablovi sa integrisanom žicom za poruke su standardni. Messenger podnosi težinu i opterećenje vjetrom, dok optička vlakna ostaju zaštićena iznutra. Za instalacije u blizini dalekovoda, svi-dielektrični samonosivi-kablovi (ADSS) koriste aramidnu pređu umjesto čelika kako bi se izbjegle električne opasnosti.

Progib između stubova važniji je nego što ljudi shvataju. Previše zategnuto stvara probleme sa stresom po hladnom vremenu kada se kabel skuplja. Previše labav uzrokuje prekomjerno kretanje na vjetru, stvarajući zamor na mjestima pričvršćivanja. Za raspone preko 100 metara ili u teškim vremenskim područjima, vjerovatno želite da inženjer izračuna ispravan pad.

Tamo gdje kablovi ulaze u zgrade, instalirajte petlje za proširenje. Promjene temperature uzrokuju značajno širenje i kontrakciju-bez petlji, to kretanje koncentriše napon na ulaznim tačkama i može oštetiti prodore kablova i zgrada tokom vremena.

Spajanje i završetak

Ugradnja kablova je pola posla. Njihovo pravilno povezivanje je druga polovina.

Fusion Splicing

Fusion spajanje topi dva kraja vlakana zajedno sa električnim lukom. Dobar fuzioni spoj nema skoro nikakvih gubitaka-obično ispod 0,05 dB. Zato je to standard za trajne instalacije.

Proces zahtijeva preciznost u svakom koraku:

Stripzaštitni premaz za otkrivanje golih vlakana. Koristite odgovarajuće alate za skidanje vlakana-improviziranim alatima oštećujete staklo.

Čistogola vlakna sa 99% izopropil alkohola i maramice bez dlačica-. Jedan prolaz po dijelu za brisanje.

Cleavevlakna kako bi se stvorila ravna, okomita krajnja strana. Kvalitet cijepanja određuje kvalitet spajanja-ako izgleda napuknuto, zakošeno ili grubo, skinite dalje i pokušajte ponovo.

Osiguračstavljanjem vlakana u uređaj za spajanje. Automatski ih poravnava i primjenjuje luk.

Zaštitispoj sa termoskupljajućim rukavom. Goli spojevi fuzije su izuzetno krhki.

Ako uređaj za spajanje procijeni gubitak veći od 0,05 dB, nešto je pošlo po zlu. Bolje to ponoviti nego prihvatiti marginalni spoj.

Za završni rad, kvalitetfiber optički pigtailssa fabrički{0}}poliranim konektorima čine stvarnu razliku u konačnim rezultatima.

Mehaničko spajanje

Mehanički spojevi koriste uređaje za poravnanje i indeks{0}}odgovarajući gel umjesto fuzije. Brža za instalaciju, nije potrebna skupa oprema za fuziju.

Kompromis: veći gubitak (0,1-0,5 dB tipično naspram ispod 0,05 dB za fuziju) i niža dugoročna-pouzdanost u teškim okruženjima. Fino za hitne popravke ili-poslove sa malim brojem vlakana gdje je cijena opreme zabrinjavajuća. Za trajnu infrastrukturu, fuzija je još uvijek pravi put.

Tipovi konektora

Različite aplikacije zahtijevaju različite konektore:

Naškonektori za optička vlaknadolaze u svim standardnim tipovima za fabričke i terenske zaključke.

Testiranje i dokumentacija

Ne preskačite testiranje. "Link svijetli" ne znači da je instalacija dobra. Marginalna instalacija može raditi na 10G, ali ne uspijeva na 100G, ili raditi dobro ljeti, ali nestaje zimi.

Vizuelni pregled

Pre nego što bilo šta povežete, proverite svaku krajnju stranu konektora inspekcijskim mikroskopom pri uvećanju od 200-400x. Potražite prašinu, otiske prstiju, ogrebotine po jezgri, strugotine u prstenu.

Kontaminacija uzrokuje većinu problema s optičkom mrežom. Jedno istraživanje u industriji pokazalo je da je to razlog broj jedan za rješavanje problema s pozivima. Očistite kontaminirane konektore odgovarajućim alatima za čišćenje i ponovo-pregledajte. Ogrebotine koje prelaze područje jezgre znače da je konektoru potrebna zamjena.

Testiranje gubitaka

Setovi testa optičkog gubitka mjere ukupni gubitak umetanja od kraja-do-kraja. Uporedite izmjerene rezultate sa očekivanim gubitkom:

Očekivani gubitak=(dužina vlakna × slabljenje) + (konektori × 0,3 dB) + (spojevi × 0,1 dB)

Tipično slabljenje vlakana:

Jednostruki{0}}način na 1310 nm: 0,35 dB/km

Jednostruki{0}}način na 1550 nm: 0,25 dB/km

Multimode na 850 nm: 3,0 dB/km

Ako je izmjereni gubitak značajno veći od izračunatog, nešto nije u redu. Pronađite ga prije nego prihvatite instalaciju. Za kabliranje u prostorijama, standard TIA-568 pruža specifične budžete gubitaka i zahtjeve za testiranje koje bi većina komercijalnih instalacija trebala slijediti.

OTDR testiranje

OTDR (Optical Time-Reflectometer) šalje svjetlosne impulse i mjeri refleksije, pokazujući svaki konektor, spajanje, krivinu i grešku duž veze. Trag vam govori tačno gde su problemi i koliko su ozbiljni.

Sačuvajte OTDR tragove za svako vlakno. Kada nešto pokvari mjesecima ili godinama kasnije, poređenje trenutnih i originalnih tragova pokazuje tačno šta se promijenilo. Pohranite dokumentaciju tamo gdje je budući tehničari zapravo mogu pronaći-a ne na nečijem laptopu koji odlazi kada promijeni posao.

Uobičajeni problemi i rješenja

Veza se uopće neće uspostaviti

Provjerite ovim redoslijedom: da li su konektori ispravno postavljeni? Je li povezano vlakno (fizički ga pratiti)? TX/RX polaritet je ispravan? Čisti konektori?

Povremene greške ili visoka stopa grešaka u bitovima

Gotovo uvijek jedna od tri stvari: kontaminirani konektori, marginalna optička snaga (link radi, ali nema margine) ili kršenje radijusa savijanja negdje na putanji. Fizički pregledajte rutu tražeći uske krivine-unutar regala, pri promjenama smjera, bilo gdje da je kabl "nabijen" u uski prostor.

Link je radio ranije, sada ne radi

Nešto se promijenilo. Da li se radilo na tom području? Da li je neko nešto povezao ili isključio? Uporedite trenutni OTDR trag sa originalnom baznom linijom.

OTDR pokazuje neočekivane velike gubitke u jednom trenutku

Može biti prljav konektor, loš spoj, usko savijanje ili fizičko oštećenje. Počnite sa čišćenjem. Ako to ne riješi problem, fizički provjerite lokaciju koju OTDR identificira.

Zaključak

Dobra instalacija vlakana svodi se na osnove: pravi kabel za okoliš, pažljivo rukovanje, čiste veze, pravilno testiranje. Nije komplikovano, ali detalji su važni. Preskočite ih i godinama ćete rješavati probleme.

Evolux Fiber pruža kompletne optičke komponente-konektore, patch kablove, pigtaile, adaptere i priključne kutije. Besplatni uzorci i tehnička podrška dostupni su za vaše projekte.

Imate li pitanja o vašoj instalaciji? Kontaktirajte naš timza pomoć.
