LC Fiber Connector rješenja visoke gustine: Uniboot vs. Gurni-Povuci

Nekretnina za stalak je skupa, a zahtjevi za propusnim opsegom stalno rastu. To je realnost. Pitanje nije da li vam je potrebna gušća fiber infrastruktura-već je kako ćete je izgraditi bez stvaranja noćne more održavanja.

Dva dizajna konektora za LC vlakna su se pojavila kao rješenja za odlazak- do rješenja: uniboot kablovi i push{1}} konektori s jezičcima. Oni rješavaju različite probleme. Odabir pogrešnog košta vas vremena, novca ili oboje.

Uniboot pristup

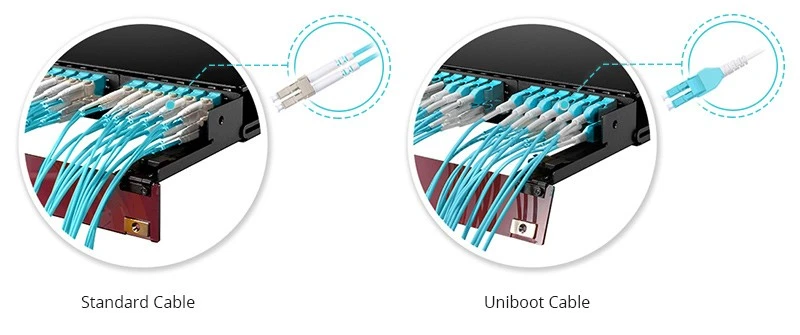

Standardni LC duplex patch kabl ima dva odvojena omotača od 3,0 mm koji se nalaze jedan pored drugog, a svaki nosi jedno vlakno. Sada zamislite 48 njih naguranih u kućište od 1U. Stražnja strana vašeg stalka izgleda kao špageti, protok vazduha je ugušen i sretno u praćenju bilo čega.

Uniboot okreće tu skriptu. Oba vlakna prolaze unutar jednog omotača od 2,0 mm, završavajući se u jedno sjedinjeno kućište konektora. Gledate na otprilike polovinu jačine kabla-ponekad bolje.

Evo gdje to postaje praktično. Naš inženjerski tim je u posljednjem tromjesečju izvršio testove gustine za više tipova kućišta. Rezultati su bili prilično konzistentni:

Ispitivanje sprovedeno sa OM4 kablovima na 25 stepeni okoline. CFM izmjeren na stražnjem izduvu sa standardiziranom konfiguracijom ventilatora.

Brojevi kapaciteta izgledaju isto na papiru, ali svako ko je radio sa potpuno napunjenim HD panelom zna razliku. Sa standardnim dupleksom, borite se sa kablovima da popunite zadnjih 20% portova. Uniboot jednostavno... odgovara.

Prebacivanje polariteta

U stvarnom{0}}primjenama, greške polariteta često ostaju neotkrivene do završnih faza projekta. Čak i za potpuno označen i testiran 200-fiber Pod, pomak u posljednjem minutu sa A-B na AA polaritet rezultira katastrofalnom preradom ili veleprodajnom zamjenom kablova kada se koriste tradicionalni patch kablovi.

Sa tradicionalnim duplex kablovima, ili ponovo-ukidate ili naručujete nove kablove. Sa promenljivim uniboot konektorima, otvorite kućište, rotirate pozicije vlakana i gotovi ste. Nema alata. Nema spajanja. Potrebno je oko 20 sekundi nakon što to učinite nekoliko puta.

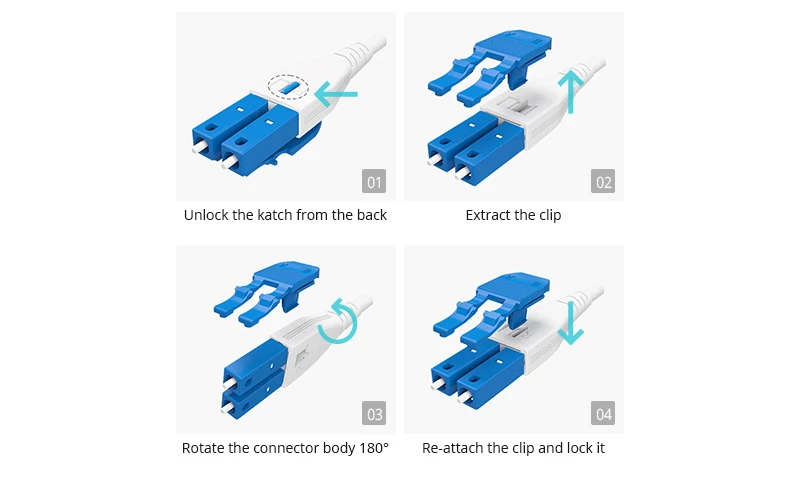

Mehanizam se razlikuje od proizvođača do proizvođača, ali većina dizajna radi na istom principu-dvije LC ferule se mogu premjestiti unutar kućišta radi zamjene Tx i Rx poravnanja. Neki koriste flip mehanizam; drugi zahtijevaju da izvučete čahure i ponovo ih umetnete obrnuto.

Pritisni-Konektori za povlačenje kartice

Drugačiji problem, drugačije rešenje.

Standardni LC konektori koriste bočnu rezu-koju pritisnete da biste je otpustili. Funkcioniše dobro kada imate dovoljno prostora za prste. Ne radi kada su konektori naslagani 2 mm jedan od drugog u panelu sa 96 portova, a onaj koji vam je potreban je u sredini trećeg reda.

Pritisni{0}}jezici premještaju mehanizam za otpuštanje. Umjesto da posegnete za bočnom rezom, hvatate produženi jezičak i povlačite ravno nazad. Jedna ruka. Jedan pokret. Susedni portovi ostaju na mestu.

Ovo je važnije nego što mislite. Mi smo tempirali tehničare koji rade rutinske pokrete zakrpa na identičnim 48-port panelima-jedan napunjen standardnim LC-om, jedan sa push{5}}povlačenjem. Prosječno vrijeme za isključivanje i ponovno povezivanje jednog porta na sredini panela:

n=50 pokušaja po tipu konektora, mješoviti nivoi iskustva među tehničarima

Ta razlika od 5 sekundi ne zvuči mnogo dok ne izvršite migraciju od 200 portova tokom perioda održavanja. A ti slučajni prekidi veze? Svaki od njih je potencijalni uticaj na uslugu plus dodatno vrijeme za rješavanje problema.

Kada kombinirati oba: Uniboot sa Push-Pull

Neki proizvođači nude uniboot kablove sa integrisanim push{0}}povlačenjem jezičcima. Dobijate prednosti gustine kablova plus prednosti pristupačnosti. To je premium opcija-obično 30-50% skuplja od standardnog uniboot-a-ali za hiperskalu implementacije gdje radna snaga košta manje materijalnih troškova, matematika obično funkcionira.

Na osnovu našeg iskustva u implementaciji, evo profila korisnika koji imaju najviše koristi od uniboot + push-kombinacije:

Korisnici patch panela ultra-High-UHD (UHD).

Kada pakujete 96 ili čak 144 LC porta u 1U otisak, standardne reze konektora postaju fizički nedostupne. Na ovim gustoćama,-potezni jezičci nisu lijepi-za-imati-oni su samo minimum za praktičan rad. Vaši prsti bukvalno ne mogu doći do bočne brave kada su konektori tako čvrsto naslagani.

AI Compute Clusters i HPC okruženja

Obuka AI treninga je-osjetljiva na kašnjenje i kablovsku{1}}intenzivnu, često uključuje masovne 400G/800G implementacije. Za arhitekture-lista koji podržavaju GPU klastere, preporučujemo ovu kombinaciju u cijelom sloju jezgre. Ova okruženja imaju konstantno podešavanje veze i brzo proširenje kapaciteta-potrebni su vam konektori koji neće usporiti vaš operativni tim.

Prilagođena rješenja za AI/HPC implementacije

Kabliranje GPU klastera ima jedinstvene zahtjeve: veliki broj portova, stroga ograničenja radijusa savijanja i brige o termičkom upravljanju. Pružamo prilagođene-kompletove kablova za dužinu dizajnirane posebno za raspored vašeg rack-a-uključujući odgovarajuće-snopove dužine za prebacivanje-na-GPU veze koje minimiziraju labave kablova i maksimiziraju protok zraka. Unaprijed -označeno i bojom-kodirano funkcijom (tkanina za pohranu, GPU interkonekcija, mreža upravljanja) za ubrzanje implementacije.

Provajderi kolokacije i operacije na daljinu

Ako vaš poslovni model zavisi od-MAC-ova velikog obima (premještanja, dodavanja, promjena) koje izvode tehničari na daljinu, izbor konektora direktno utiče na stopu grešaka. Prebacivanje polariteta jednim-klikom na uniboot konektorima može smanjiti pogrešne konfiguracije na terenu za 80% ili više. To je manje problema uzrokovanih obrnutim polaritetom i manje vremena izgubljenog na osnovno rješavanje problema.

Nadogradnja naslijeđenih objekata s termičkim ograničenjima

U starijim podatkovnim centrima gdje su nosači kablova već puni kapaciteta, a putevi protoka zraka su ugroženi, zamjena na uniboot trenutno oslobađa otprilike 50% prostora vašeg kablovskog puta. Poboljšani protok zraka kroz stražnji dio ormara može značajno smanjiti troškove hlađenja-vidjeli smo slučajeve gdje je ova jedna promjena snizila temperaturu vrućeg-hoda za nekoliko stepeni.

Usklađivanje rješenja s vašim stvarnim problemom

Nije svakoj implementaciji potreban najsjajniji konektor. Evo kako obično uokvirujemo razgovor sa kupcima:

Vaša glavna glavobolja je zagušenje kablovske staze

Uniboot je vaš odgovor. Smanjenje prečnika kablova od ~50% znači da vaši nosači kablova i vertikalni upravljači zapravo imaju prostora za disanje. Bonus: smanjena težina kabla smanjuje opterećenje na konektore tokom vremena.

Tipično pristajanje:ToR prekidači,-redovi servera velike gustine, svuda gdje vodite 50+ patch kablove kroz isti put.

Vaša glavna glavobolja je pristupačnost panelu

Pritisni{0}}kartice rješavaju ovo. Ako vaši tehničari redovno rade na potpuno-napunjenim panelima i vidite kolateralne prekide veze ili čujete pritužbe na pristup, ovo je rješenje.

Tipično pristajanje:Patch paneli za jezgro/agregaciju, sobe za sastanke{0}}me, bilo koji panel koji ostaje 80%+ popunjen i vidi redovnu MAC aktivnost.

Vaša glavna glavobolja je upravljanje polaritetom

Preklopni uniboot konektori eliminišu potrebu za skladištenjem višestrukih polariteta kablova i sprečavaju greške u završetku polja. Ako ste ikada morali preko noći da isporučite kutiju A-A kablova jer je neko naručio A-B, znate vrijednost ovdje.

Tipično pristajanje:Nove implementacije sa neizvesnim ili evoluirajućim zahtevima za polaritet, organizacije koje standardizuju na jednom kablovskom SKU-u radi jednostavnosti inventara.

Pojedinačni-Program zaliha SKU

Umorni ste od upravljanja višestrukim polaritetima i dužinama kablova? Možemo vam pomoći da standardizirate preklopne uniboot konektore s odabranom dužinom (obično 1m, 2m, 3m, 5m) koja pokriva 95%+ slučajeva upotrebe. Smanjite složenost inventara, eliminišite greške u naručivanju i pojednostavite obuku za svoj operativni tim.

Gradite za 400G/800G i više

LC fiber konektor neće uskoro nestati-400G-FR4 i 400G-LR4 primopredajnici koriste LC duplex interfejse, i oni su okosnica većine 400G implementacija u preduzećima. Ali zahtjevi za gustinom pri ovim brzinama čine upravljanje kablovima kritičnim.

Za 400G breakout aplikacije-gdje jedan QSFP-DD port izlazi na 4x100G serverske veze-uniboot kablovi sa push-pull jezičcima daju vam najčistiju instalaciju. Smanjena količina kabla ostavlja prostor za povećan protok vazduha koji zahtijevaju primopredajnici veće snage -.

400G/800G Custom Breakout Solutions

Kabliranje velike brzine{0}}je mjesto gdje prilagođavanje daje najveću vrijednost. Proizvodimo:

MTP-do-LC pojasevi sa prilagođenim dužinama nogu u skladu s vašom specifičnom geometrijom stalka

Direktno{0}}pričvršćivanje sklopova bakra (DAC) i aktivnog optičkog kabla (AOC) u ne-standardnim dužinama

Hibridni pojasevi koji kombinuju različite tipove konektora (MTP-8 do LC, MTP-12 do LC, itd.) za opremu mješovite generacije

Opcije konektora sa malim-gubicima (manje ili jednako 0,15dB IL) za aplikacije proširenog{2}}dometa ili više{3}}hop aplikacija

Svaki sklop je 100% testiran u skladu sa vašim specifikacijama prije isporuke-uključeni su gubitak umetanja, povratni gubitak i provjera polariteta.

Real-Svjetski scenariji aplikacija

Različita okruženja naglašavaju različite aspekte performansi konektora. Evo šta smo vidjeli kako radi na različitim tipovima implementacije:

Hyperscale Data Centers

Ova postrojenja optimizuju radnu brzinu. Kada postavljate hiljade veza sedmično, komponenta rada dominira ukupnim troškovima. Uniboot sa push{2}}karticama je sve više standard za nove verzije-premijum unapred se brzo vraća kroz bržu implementaciju i smanjene stope grešaka.

Tipične specifikacije:OS2 single-način, 2,0 mm uniboot sa push{3}}povlačenjem, promjenjivi polaritet, unaprijed-testirano i označeno. Dužine su standardizirane na 1m, 2m, 3m i 5m kako bi se minimizirala složenost inventara dok pokriva većinu scenarija-do{11}}regala.

Hyperscale Custom Program

Za postavljanje 10,000+ kablova nudimo:

Postavljanje po stalku ili pod: unaprijed-sortirani snopovi kablova upakovani tačno po potrebi za svaku zonu instalacije

Prilagođeno označavanje: Vaša nomenklatura, vaša šema boja, štampana u fabrici

Postepena isporuka: isporuka prema vašem rasporedu, a ne našim-tjednim padovima usklađenim s vašim fazama implementacije

Namjenski međuspremnik zaliha: Sigurnosne zalihe se čuvaju u našem objektu, dostupne za isporuku iste{0}}sedmice

Primjenjuju se količinske cijene. Kontaktirajte nas za detalje programa.

Enterprise Data Centers

Mešovita infrastruktura i duži ciklusi osvežavanja znače da često radite sa postojećim standardima konektora. Praktični pristup je obično višeslojni: uniboot ili push{1}}uniboot ili push{1}}u ormarima visoke gustine{2}}, standardni dupleks u nižim{3}} područjima gdje premium nije opravdan.

Ako nadogradite postojeći objekat, prvo fokusirajte uniboot implementaciju na puteve najvećeg-zagušenja. Trenutno olakšanje često opravdava proširenje pristupa.

Enterprise Starter Kits

Niste spremni da se posvetite punoj-migraciji velike gustine? Nudimo komplete za evaluaciju koji sadrže mješavinu uniboot i push{1}}kablova uobičajenih dužina. Testirajte ih u svom okruženju, pribavite-povratne informacije od svog tima, a zatim samopouzdano napredujte.

Centralne kancelarije Telekoma i Colo Meet{0}}me sobe

Pouzdanost i standardizacija ovdje dovode odluke. Mnogi operateri održavaju odobrene liste dobavljača sa specifičnim specifikacijama konektora. Push{2}}pritisni jezičci su posebno vrijedni u okvirima optičke distribucije gdje tehničari trebaju pristupiti pojedinačnim vezama bez uticaja na susjedna kola pod naponom.

Više-priroda colo okruženja sa više stanara također stvara zahtjeve za odgovornost-čisto primopredaje konektora između provajdera je važno, a push{2}}povlačenje dizajni smanjuju rizik od slučajnih smetnji tokom rada na unakrsnom-konektovanju.

Carrier{0}}Proizvodnja po narudžbi

Podržavamo prilagođene specifikacije koje zahtijevaju glavni prijevoznici i kolo operateri:

Usklađenost sa specifičnim pragovima gubitka u umetanju i povratnim gubicima

Prilagođene boje jakne za identifikaciju stanara

Produženo ispitivanje izdržljivosti (1000+ ciklusa parenja)

Potpuna dokumentacija o sljedivosti po kablu

RoHS, REACH i regionalni certifikati usklađenosti

Već ste na listi odobrenih dobavljača? Javite nam svoje zahtjeve-tačno ćemo ih ispuniti.

Specifikacije koje su zapravo bitne

Kada procjenjujete opcije konektora za LC vlakna, evo na šta treba obratiti pažnju mimo marketinga:

Insertion Loss

Industrijski standard za nasumično uparivanje je manji ili jednak 0,30 dB. Vrhunski konektori pogađaju manje od ili jednako 0,15 dB u odnosu na glavnu referencu. Strože specifikacije su važnije jer budžeti veza postaju tanji pri višim brzinama podataka.

Da stavimo 0,30dB u perspektivu: to je otprilike ekvivalentno dodavanju 120 metara standardnog single-modnog vlakna na vašu vezu. Nije katastrofalno za jednu vezu, ali se zbraja kada povezujete više tačaka zakrpe.

Prilagođene specifikacije gubitaka

Za aplikacije koje zahtijevaju strože tolerancije-duge-veze, DWDM sisteme ili više-hop arhitekture-nudimo kablove proizvedene i testirane na manje od ili jednako 0,15 dB ili čak manje od ili jednako 0,10 dB gubitka umetanja. Svaki kabel se isporučuje sa pojedinačnim izvještajem o testiranju koji pokazuje stvarne izmjerene vrijednosti, a ne samo "prošao/ne prošao" prema generičkom pragu.

Povratni gubitak

Veće ili jednako 50dB za UPC poliranje, veće ili jednako 60dB za APC. Manji povratni gubitak (veći broj dB) znači manje refleksije signala natrag prema izvoru-kritičnom za analogni video, DWDM i neke-brzine digitalne aplikacije.

Mehanička izdržljivost

Potražite 500+ ocjene ciklusa parenja. U visokim-MAC okruženjima, konektori vide mnogo akcije. Jeftini konektori počinju da degradiraju oko 200-300 ciklusa; kvalitetni konektori održavaju specifikacije kroz 1000+.

Opcije produžene izdržljivosti

Za okruženja sa izuzetno visokom MAC aktivnošću (trgovinski podovi, objekti za emitovanje, testne laboratorije), nudimo konektore ocijenjene za 1500+ ciklusa parenja sa potvrđenim zadržavanjem performansi. Pitajte o našem-programu produženog vijeka trajanja konektora.

Kratka riječ o održavanju

Velika-gustina znači više konektora na manje prostora, što znači više mogućnosti za kontaminaciju. Jedna čestica prašine na krajnjoj strani ferule može povećati gubitak umetanja za 1dB ili više-što je ekvivalent dodavanju 400 metara vlakana vašoj vezi.

Popravak je jednostavan, ali ne-o njemu se ne može pregovarati: pregledajte i očistite svaki konektor prije spajanja. Čistači sa jednim-klikom rade za brzo održavanje; za tvrdokornu kontaminaciju, IPA-navlažene maramice-bez vlakana nakon čega slijede suhe maramice. Uvijek pregledajte nakon čišćenja da biste provjerili.

Ako vaš tim to već ne radi religiozno, počnite. Sprečava više problema nego bilo koji drugi trening.

Kada se Premium isplati?

Hajde da pričamo o brojevima. Raspon cijena između tipova konektora je stvaran, ali je često manji nego što ljudi pretpostavljaju:

Približna cijena; značajno varira po zapremini, vrsti vlakana i dobavljaču.

Matematika{0}}ispravnosti u velikoj mjeri ovisi o vašoj stopi rada i skali implementacije. Za primenu od 1000 kablova gde uniboot štedi 2 minuta po kablu tokom instalacije, gledate na otprilike 33 sata uštede radne snage. Po cijeni od 75 USD/sat potpuno napunjenog tehničara, to je 2500 USD – često dovoljno da pokrije premiju konektora sa preostalom maržom.

Ono što matematika postaje uvjerljiva je u tekućem održavanju. Ako vaše postrojenje vidi 50 pomicanja zakrpa mjesečno i gurnite-potezni jezičci štede 5 sekundi po pokretu, dok sprječavate jedno slučajno isključenje mjesečno, kumulativna vrijednost tokom 5-godišnjeg životnog ciklusa infrastrukture se zbraja.

Studija slučaja TCO: Centar za finansijske podatke srednje veličine

Nedavno smo završili punu analizu ukupnih troškova vlasništva za klijenta finansijskih usluga koji migrira svoju privatnu infrastrukturu u oblaku. Evo kako su izgledale stvarne brojke:

Profil implementacije:

Veličina objekta: ~120 ormara

Opseg: Preklopni sloj jezgre na distribuciju, 5.000 LC-LC kablova za spajanje

Poređenje: Standardni duplex LC u odnosu na uniboot sa push{1}}karticama

Poređenje troškova:

Radna snaga izračunata na 75 USD/h potpuno napunjena. Oporavak u slučaju incidenta uključuje vrijeme tehničara plus procijenjeni uticaj na poslovanje.

Unaprijeđena premija materijala u suštini je nadoknađena uštedama radne snage za montažu u prvoj godini. Do treće godine, klijent je bio ispred-a peto-godišnji TCO je pokazao skoro 24.000 USD uštede na relativno skromnoj implementaciji. Za veće objekte ili one sa većim MAC obima, ROI vremenska linija značajno se kompresuje.

Prilagođena TCO analiza

Želite li vidjeti brojke za vaše specifično okruženje? Nudimo besplatno modeliranje TCO-a za kvalifikovane prilike. Navedite profil vašeg objekta-broj ormarića, MAC volumen, stope rada, trenutne tipove konektora-i mi ćemo napraviti prilagođeno poređenje koje prikazuje projektovane troškove i vremenski okvir otplate.

Upućivanje poziva

Evo stabla odluka kroz koje vodimo kupce:

Najčešća greška koju vidimo? Previše{0}}navodi se u područjima niske{1}}gustine, dok je nedovoljno-navodi gdje je to zapravo važno. Postrojenje koje postavlja vrhunske konektore svuda gubi novac. Objekt koji štedi na konektorima u svojim agregacionim panelima sa 96 portova stvara buduće glavobolje. Uskladite rješenje sa specifičnim ograničenjem u svakoj zoni vaše infrastrukture.

Za organizacije koje standardiziraju specifikacije konektora u više objekata, proces odabira optičkih konektora ima koristi od praktične-procjene sa stvarnim konfiguracijama panela. Kompleti uzoraka omogućuju vašem timu da osjeti razliku prije nego što se obaveže na veliku narudžbu.

Konsultacije o dizajnu

Planirate novu izgradnju ili veću nadogradnju? Naš tehnički tim može pregledati topologiju vaše mreže i preporučiti strategiju konektora optimiziranu za vaše specifične zahtjeve:

Izrada opisa materijala: Kompletni rasporedi kablova sa dužinama, količinama i specifikacijama

Prilagođena optimizacija dužine: Smanjite otpad i poboljšajte estetiku pomoću kablova prave{0}}veličine

Fazno planiranje implementacije: dajte prioritet zonama velikog{0}}uticaja, odgodite nadogradnje niže{1}}vrijednosti

Pisanje specifikacije: Pomozite svom timu za nabavku da izda jasne, tačne RFQ

Ova usluga je besplatna za projekte koji prelaze minimalni obim.

Šta je sljedeće

LC konektor za vlakna je radni konj za data centar već dvije decenije, i ne ide uskoro. Ali način na koji implementiramo LC razvija-gušće ploče, uži prostor, veće brzine prenosa podataka. Uniboot i push{3}} dizajni su direktni odgovori na tu stvarnost.

Ako planirate infrastrukturu koja treba da se poveća sa 100G danas na 400G ili 800G sutra, odluke o konektoru koje sada donesete će ili podržati taj rast ili ga ograničiti. Ispraviti ovo unaprijed je jeftinije nego naknadno ugraditi.

Imate pitanja o specifičnim konfiguracijama ili vam je potrebna pomoć oko specifikacije implementacije? Naš tehnički tim je vidio većinu ivičnih slučajeva i može vas ukazati na ono što je funkcioniralo u sličnim okruženjima.
