Kako je FTTO postao novi standard, izbor vlakana se pomaknuo daleko dalje od "jednog načina rada za dugo, multimod za kratko". Ako je vaš pristup kablovima zapeo na teritoriji udžbenika-iskreno, možda postavljate nagazne mine za buduće nadogradnje.

Zamislite ovo: kampus od 50-zgrada kojem neće biti potrebna zamjena niti jednog kabla 20 godina. To je obećanje dobro dizajniranogPOL vodič za kabloveimplementacija. Ali staza tamo? Pun zamki. LC ili SC/APC? Potpuni jednostruki način rada u horizontalnim radnjama ili zadržati multimod kako biste uštedjeli na optičkim modulima? Jedna pogrešna specifikacija konektora ne odlaže samo vašu vremensku liniju. Umnožava glavobolje održavanja godinama.

Hajde da preskočimo definicije fizike koje ste videli stotinu puta. Ovdje je cilj: pomoći vam da donesete odluku "ispravite iz prvog puta".

Brojevi koji su zapravo bitni

Vidjeli ste standardni uporedni grafikon. Prečnik jezgra, talasna dužina, udaljenost. Shvatio sam. Ali ti grafikoni vam ne govore pravu priču: odluka o jednom modu u odnosu na višemod je u novcu. Ne fiziku.

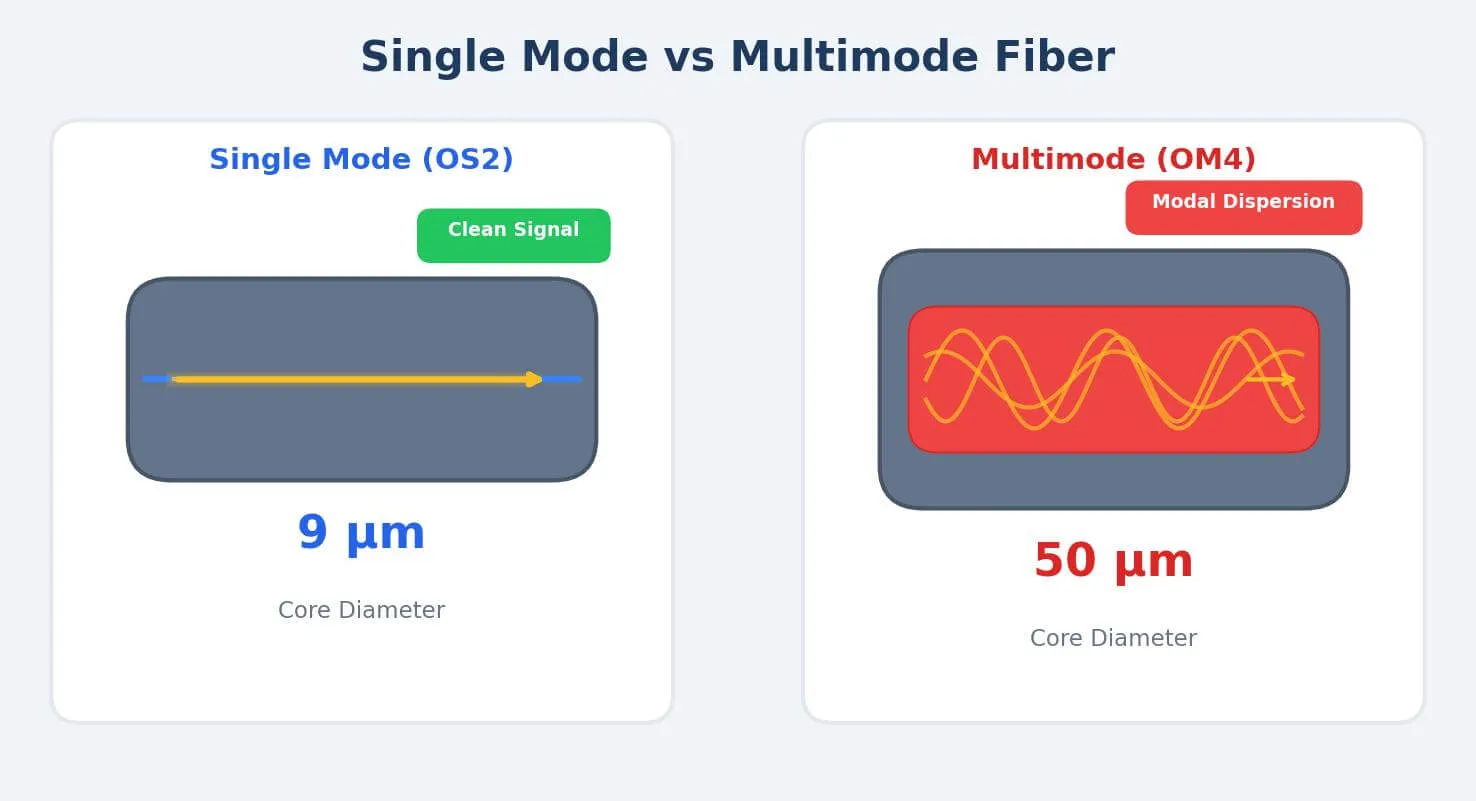

Razmislite o tome na ovaj način. Pojedinačni način rada je sportski automobil-jedan snop svjetlosti niz jezgro tako tanko (9 mikrometara) da ljudska kosa izgleda debelo u poređenju. Čist signal, putuje 10, 20, 100 kilometara bez potrebe pojačanja. Multimode je kamionet. Šire jezgro (50 mikrometara{10}}još uvijek tanje od kose, ali 6x veće), više svjetlosnih snopova se odbijaju istovremeno. Lakše za rad, jeftinije za povezivanje. Ali te odbijajuće zrake počinju ometati nakon nekoliko stotina metara. Signal postaje mutan.

Vidite zamku? Jednomodni kabl je jeftiniji. Ali primopredajnici koštaju 3-5x više. Za kampus od 500-luka, ta razlika dostiže 30.000-50.000 USD samo u optici. U našim projektima 2023-2024 širom jugoistočne Azije, vidjeli smo kako se timovi za nabavku spaljuju ovim preciznim odabirom proračuna u jednom modu "za sigurnost u budućnosti" na kratkim serijama, a zatim se smućkaju kada troškovi primopredajnika rasture budžet.

Sada{0}}POL arhitektura mijenja sve.Potpuni optički kampusraspoređivanja koristeći POLzahtijevajusingle mode. Nema izbora. Tehnologija koristi GPON talasnu dužinu-multipleksiranje{3}}dvije talasne dužine koje putuju u suprotnim smjerovima na jednom vlaknu. Radi samo s čistim prijenosom u jednom modu.

Dakle, ako gradite POL, preskočite debatu o više načina. Ali tradicionalni Ethernet? Eto gdeIzbor vlakana za optički LANpostaje komplikovano.

Zašto SC/APC dominira POL (i šta se dešava kada mešate boje)

Tradicionalne mreže kampusa izgledaju kao drvo. Prekidač jezgra u korenu, razvodni prekidači na granama, pristupni prekidači na svakom spratu. Mnogo opreme, puno snage, puno stvari koje se kvare.

POL to izravnava. Jedan centralni OLT povezuje se preko pasivnih razdjelnika na ONT-ove na svakom stolu ili prostoriji. Nema međuprekidača. Nema IDF ormara na svakom spratu. Samo vlakna, razdjelnici, krajnje tačke.

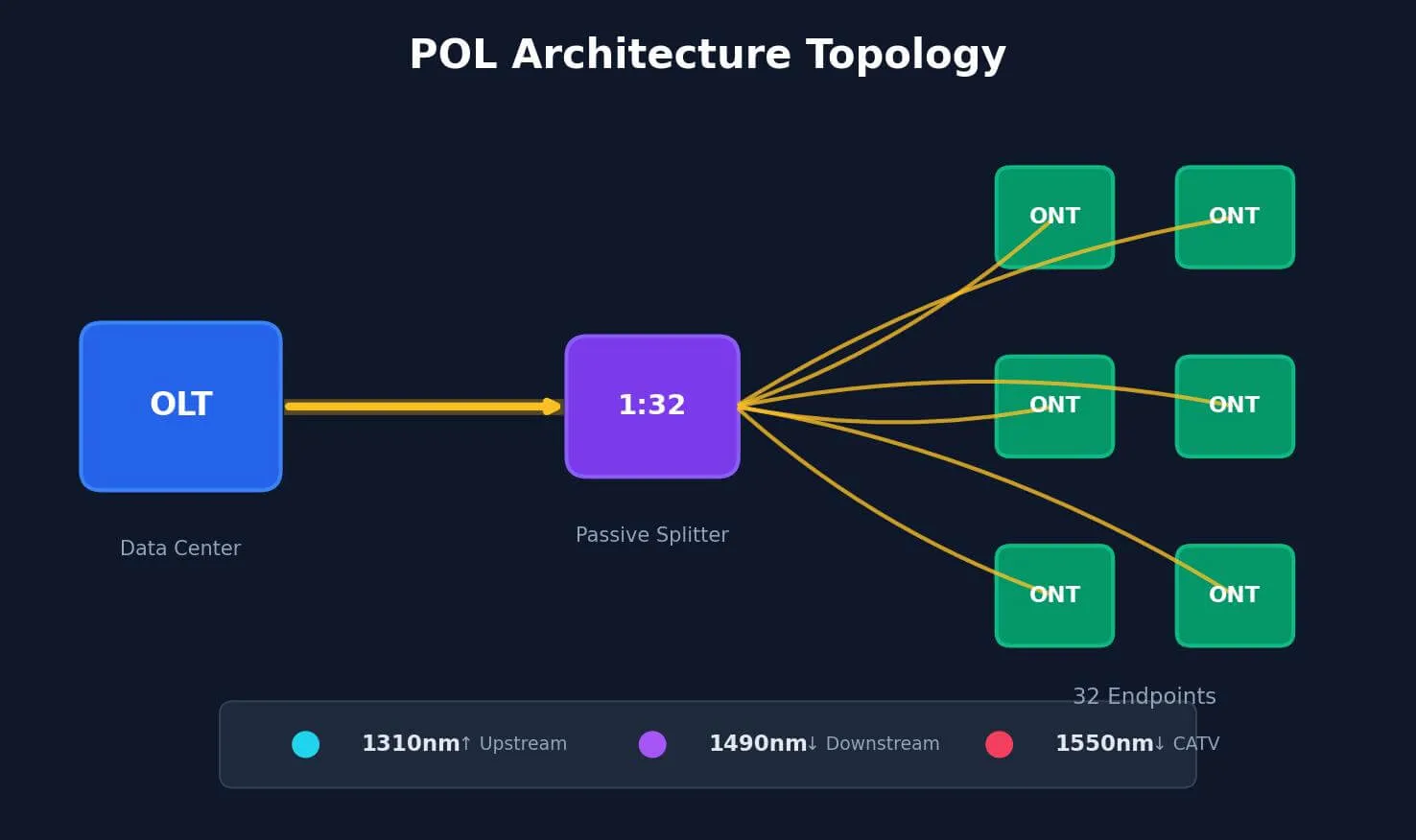

[Data Center] → OLT → Single Fiber → 1:32 Splitter → 32 ONT

Nizvodno: 1490nm|Upstream: 1310nm|Oba na JEDNOM vlaknu

Razdjelnici su potpuno pasivni. Nema struje, nema elektronike, nema šta da pokvari. Svjetlost iz OLT-a pogađa razdjelnik 1:32 i dijeli se na 32 lokacije. Kao baštensko crijevo sa 32-smjernom prskalicom - osim što dijelite lasersko svjetlo, a ne pritisak vode.

Najvažniji detalj koji većina vodiča preskače: POL koristi SC/APC konektore gotovo univerzalno. "APC" znači ugao za fizički kontakt{1}}ferulu poliran pod 8 stepeni umjesto ravnog. Kada svjetlost udari u ravnu površinu (UPC), dio se odbija pravo natrag prema izvoru. U dvosmjernom POL, te refleksije stvaraju buku. Preko desetina tačaka povezivanja, buka se akumulira.

Ugaona strana APC-a odbija refleksije od jezgra. Povratni gubitak pada sa ~-50 dB (UPC) na -65 dB ili bolje (APC). Otprilike 30x manje reflektovanog svjetla što ga vraća. U POL terminima? Razlika između čistog signala i degradiranog.

TIA Fiber Optic Training Council to jednostavno kaže: SC/APC je standard za pasivne optičke mreže jer su karakteristike povratnog gubitka bitne u dvosmjernim sistemima. Nemojte pre-pogoditi ovo-idi SC/APC.

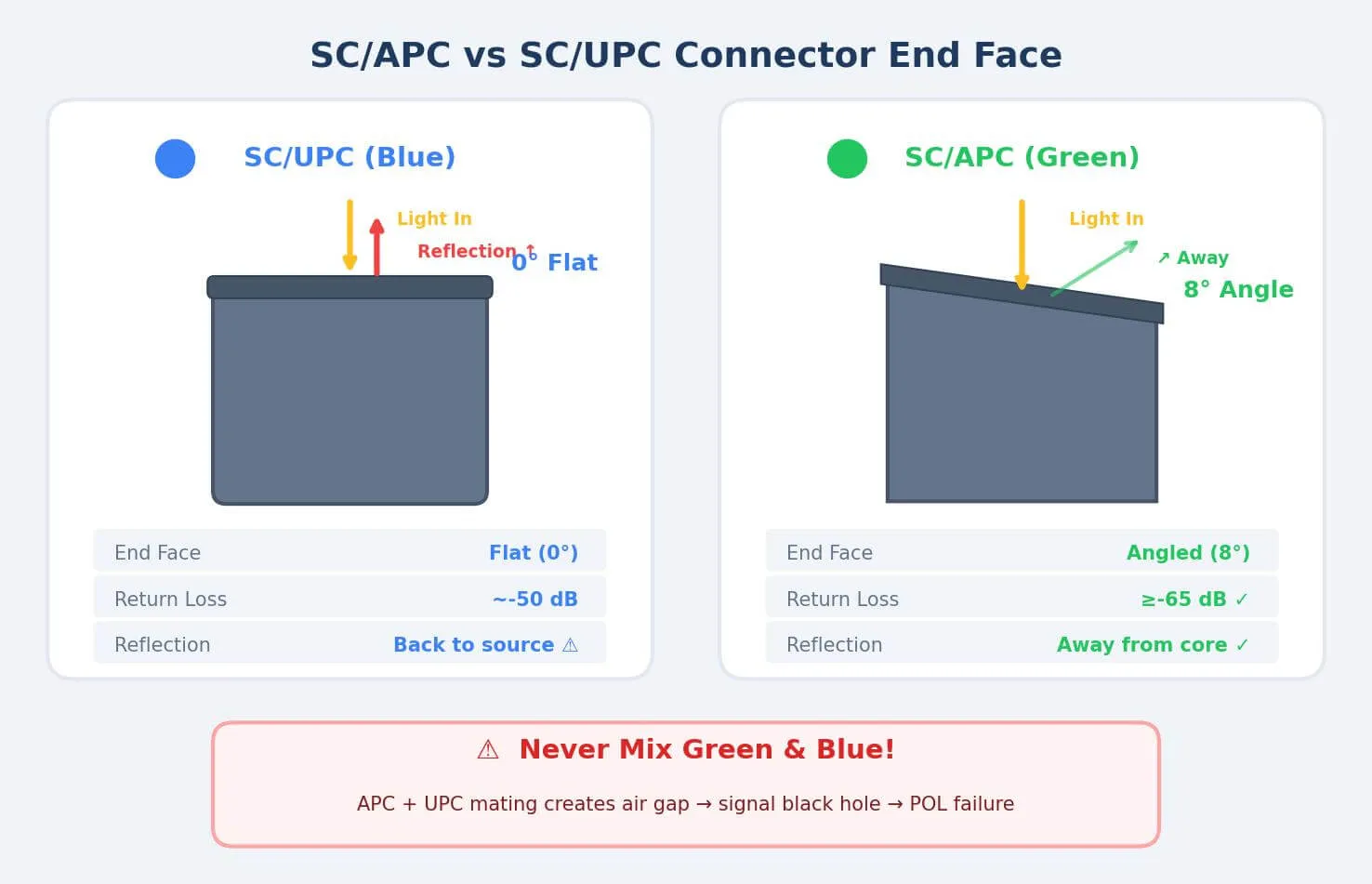

Šta se dešava kada pomešate zelenu i plavu:

To smo vidjeli na projektu pametnog hotela GPON prošle godine. Izvođač je koristio SC/APC (zeleno) na -izlazima razdjelnika na nivou poda-ispravno. Ali onda je sobama dao SC/UPC (plavi) patch kablove za ONT veze. Fizički, uključuje se. Električno? Katastrofa.

Ugaona strana koja se susreće sa ravnim licem stvara mali vazdušni jaz. Kontaktna površina se smanjuje na gotovo ništa. Gubitak povrata opada. Reflektirana optička snaga je pokrenula alarme visokog{3}}odraza na OLT-u. Još gore-kada je 1550nm CATV signal prošao kroz veću snagu, refleksije zračnog jaza uzrokovale su da ONT-ovi u rubnim prostorijama više puta ispadaju iz mreže. Gosti su se žalili. Menadžment se uspaničio. Popravak je zahtijevao ponovno-povlačenje patch kablova za 200+ sobe.

U potpuno{0}}optičkoj mreži, zeleno-u-plavo nije "malo sporije." To je signalna crna rupa. To povećanje gubitka umetanja od 1 dB izgleda malo-ali na split linku 1:64, to je slamka koja lomi sistem.

Stvarne odluke o raspoređivanju

Okosnica od centra podataka do prvog razdjelnika.Ovo je tvoj autoput. Sve teče kroz njega. POL znači single mode OS2 sa SC/APC-bez diskusije. Ali kvaliteta kablova, pre-završenih naspram terenskih-završenih, broj rezervnih vlakana? Još uvijek treba donijeti odluke.

Za trčanje ispod 2 km (većina okosnica kampusa), standardni OS2 rješava posao. Vrhunska vlakna-s malim gubitkom? Pretjerajte osim ako ne koristite ekstremno duge lance razdjelnika ili planirate nadogradnju 25G-PON-a. Gubitak umetanja po konektoru trebao bi ostati ispod 0,3 dB-navedite ovo u vašem RFQ, zahtijevajte izvještaje o testiranju.

Unaprijed{0}}terminirani trunk kablovi koštaju više, ali štede vrijeme instalacije. Za bolnice ili univerzitete gdje je minimiziranje poremećaja važno? Vrijedi toga. Novogradnja sa slobodnim vremenom? Završetak polja radi dobro. Za završetak-visoke gustine na OLT-u,konektori za optička vlaknadizajnirano za{0}}aplikacije za montažu na rack, olakšavaju identifikaciju porta i pristup tokom održavanja.

Distribucijski kablovi od razdjelnika do ONT-ova.

Evo gdjeFTTO konektori za vlaknapostanite zanimljivi. Niti jedan kabl-32 kabla od svakog razdjelnika do 32 lokacije. Pomnožite s razdjelnikom. Kampus srednje veličine može imati 50+ razdjelnika koji opslužuju 1,500+ krajnje tačke. Puno konektora.

SC/APC ostaje zadana vrijednost. Ali prvo provjerite svoje ONT specifikacije-neki noviji modeli koriste LC/APC portove. Ako je tako, možete provesti kablove sa LC-završetkom (čistač) ili koristiti SC-LC hibridne adaptere na razdjelniku (dodaje tačke povezivanja). Općenito preporučujemo prvu opciju. Svaki adapter je potencijalna tačka kvara.

Zašto je kvaliteta konektora važna na skali:

Razlika od 0,1 dB po konektoru zvuči trivijalno. Pomnožite na stotine veza-nije. Tipična 1:32 POL arhitektura ima ~28 dB ukupni budžet gubitka. Splitter jede 15-17 dB. Za slabljenje kabla je potrebno još nekoliko. To ostavlja možda 8-10 dB za sve gubitke konektora. Jeftini konektori potiskuju vas preko budžeta na dužim vožnjama.

Tradicionalna Ethernet okosnica (kada ne radite POL).Nisu svi spremni za POL. Renoviranje postojeće infrastrukture? Budžetska ograničenja? Tradicionalni komutirani Ethernet i dalje radi. Ipak, različite odluke o vlaknima.

Ispod 300 metara-od-do-kata, susjedne zgrade-OM4 multimode sa LC dupleksom ima ekonomskog smisla. Uštede na primopredajniku (SR vs LR moduli) se zbrajaju kada povežete desetine prekidača. Račun se okreće na 300+ metara. Multimode bore, posebno pri većim brzinama.Upotreba jednog načina rada u Campus Networkmeđu{0}}izgradnja linkova daje neograničen propusni prostor. Instalirajte jednom, podržite 10G, 100G, 400G-šta god dođe sljedeće.

LC/UPC (ne APC) radi dobro za Ethernet tačku{0}}do-tačku. Nema dvosmjernog WDM-a, tako da dodatni trošak APC-a i briga o rukovanju nisu potrebni.

Veze za radnu površinu i rešenje za zonsko ograđivanje

FTTO znači da vlakna dopiru do stola. Drugačije okruženje od data centra. Kablovi se udaraju. Stolice se prevrću preko njih. Osoblje za čišćenje kvari stvari. TheVodič za odabir konektora za vlaknaza desktop daje prednost izdržljivosti.

Vlakna{0}}neosjetljiva na savijanje (BIF) se ne-ne pregovaraju. Standardno vlakno gubi signal pri uskim krivinama. BIF ručke savijaju polumjere do 7,5 mm-čvršće od vašeg malog prsta. Pre{7}}prerezani patch kablovi (2m, 3m, 5m) štede vrijeme u odnosu na krajnji završetak na svakom stolu. Razlika u troškovima minimalna, izbjegava varijabilnost od nezgodnih položaja ugradnje.

Izazov otvorene kancelarije:

Na projektu za veliku internet kompaniju-potpuno otvoren izgled kancelarije-dizajner je odbio da montira bilo kakve vidljive nosače kablova na potporne stubove. Direktno rutiranje od kičme do svakog stola značilo je vlakna svuda. Noćna mora za održavanje.

Naše rješenje: Zonska ograda u plafonskom plenumu ili ispod podignutog poda. Pokrenite MPO kanale sa više-fiber MPO od kičme do svake kutije zone. Unutar kutije, pređite na LC Uniboot patch kablove koji opslužuju 6-8 obližnjih radnih stanica.

Isplata? Kada se radne stanice pomeraju (a uvek se pomeraju), ne dodirujete glavno vlakno u plafonu. Samo zamijenite patch kabel od 3 metra na kutiji za zonu. Procjena našeg klijenta: 70% smanjenje troškova rada MAC-ova (premještanje/dodavanje/promjena). Preko 3 godine reorganizacije ureda, to se zbraja.

Kritični detalj: u kutijama uske zone, konektori LC Uniboot ili Push-Pull Tab su obavezni. Kada je priključeno 12 patch kablova, standardni LC konektori ne ostavljaju dovoljno prostora za prste da se bilo šta ukloni. Naučili smo ovo na teži način na projektu rekonstrukcije-morali smo isključiti pola kutije samo da bismo pristupili jednom kablu.

Pitanje novca

Svi pitaju za cijenu. Odgovor zavisi od vašeg vremenskog okvira. POL košta više unaprijed (OLT i ONT-ovi nisu jeftini), ali dramatično štedi na svemu ostalom-naročito tokom 10 godina.

Gruba analiza za 500 krajnjih tačaka. Ovo su industrijske procjene, a ne garantirane ponude-vaša kilometraža varira u zavisnosti od dobavljača, regije, specifičnosti.

Gdje POL najviše štedi: prostor i struju. Tradicionalnim mrežama su potrebni IDF ormari na svakom spratu-prekidači, UPS, klima uređaji. POL sve to zamjenjuje pasivnim razdjelnicima koji nemaju potrebu za strujom, bez hlađenja, koji se postavljaju u zidnu-kutiju veličine udžbenika. Huawei-jevi FTTO dokumenti tvrde da je 50-70% smanjenja snage-to je marketinška cifra, shvatite je na odgovarajući način skeptično – ali smjer je stvaran. Manje aktivnih uređaja znači manje struje i manje topline za uklanjanje.

Prljavština je vaš neprijatelj (lekcija od 500 dolara)

Nešto što prodajne brošure ne naglašavaju: kontaminacija je vodeći uzrok kvarova na optičkoj mreži. Ne kvar opreme. Nije oštećen kabl. Prljavština.

Jednostruko vlakno ima jezgro od 9-mikrometara. Specifikacija prašine nevidljiva vašem oku blokira 10%+ prijenosa svjetlosti. Ulje otiska prsta stvara dovoljno gubitaka za prekid veze. U POL sistemima sa ograničenim budžetima veza, kontaminacija u nekoliko tačaka kaskadno prerasta u probleme širom mreže.

500 dolara koje su se pretvorile u 5000 dolara:

Projekat kampusa u jugoistočnoj Aziji. Klijent je iz budžeta smanjio za oko 500 USD kompleta za profesionalno čišćenje. "Samo koristite poklopce za prašinu i budite oprezni." Dozvoljeno radnicima da instaliraju bez odgovarajuće opreme za inspekciju.

Nedelju dana nakon primopredaje, otprilike 15% linkova je pokazalo neobjašnjivi gubitak paketa. Inženjerski tim je morao da se vrati sa OTDR opremom, izvlači konektore jedan po jedan, pregledava svaki kraj. Nalaz: većina kontaminiranih ferrula je izgrebana česticama prašine tokom ugradnje. Nepovratna šteta.

Konačni račun: ~100 zamjenskih kablova (2.000 USD materijala), tri dana rada za dva tehničara ($3,000+), plus reputacija štete zbog neuspjele primopredaje. 500 dolara "uštede" ih je koštalo 10 puta.

Krajnja strana konektora za vlakna je lomljivija od očne jabučice. Pod povećanjem od 400x, čestica prašine izgleda kao krater na Mjesecu. Ako ne kupujete alate za čišćenje, utrostručite budžet za popravke.

Pregled prije parenja je obavezan. 400x fiber mikroskop košta nekoliko stotina dolara i sprečava hiljade u rešavanju problema. Svaki konektor pregledan prije uključivanja-tokom instalacije i održavanja. Protokol čišćenja: prvo suvo obrišite (bez dlačica), mokro čišćenje sa 99%+ izopropil alkoholom ako je potrebno, ponovo osušite, ponovo -pregledajte. Traje 30 sekundi. Za preskakanje su potrebni sati za kasnije postavljanje dijagnoze.

Planiranje onoga što slijedi

Kampus vlakna traju 15-25 godina. Kabl koji danas instalirate i dalje će biti tu kada tehnologije koje nismo izmislili postanu standardne.

Dobre vijesti za POL: fizički sloj podržava cijelu mapu puta. Trenutni GPON pokreće 2,5 Gbps nizvodno. 10G-PON (XGS{{4}PON) već dostupan. 25G-PON u probnoj fazi. 50G-PON u razvoju standarda. Svi koriste ista vlakna i konektore{10}}samo se mijenja OLT i ONT oprema.

OFS Optics napominje da, dok multimode adekvatno rješava većinu poslovnih udaljenosti, prednosti propusnosti jednog načina rada postaju sve izraženije kako se povećava brzina prijenosa podataka. Oni priznaju trend ka single modu pošto su premije primopredajnika suže.

A Potpuni optički kampusizgrađen na jednom načinu rada upravlja Wi-Fi 7 backhaul (više-gigabit po AP), 8K video nadzor, IoT gustine koje ne možemo predvidjeti-a da ne dodirnemo kablove. To je vrijednost dobivanja prave infrastrukture iz prvog puta.

Šta staviti u svoj RFQ

Prilikom nabavke konektora za aPOL vodič za kablove-usklađena implementacija, navedite ove minimume:

Gubitak umetanja: manji ili jednak 0,25 dB tipično, manji ili jednak 0,35 dB max

Povratni gubitak (APC): veći ili jednak 65 dB

Navoj: Cirkonijum keramika

Ciklusi parenja: veći ili jednaki 500 sa promjenom manjom ili jednakom od 0,2 dB

Dokumentacija: pojedinačni rezultati ispitivanja ili sertifikati serije

Za implementacije{0}}kritične za misiju, dobavljači sa-domaćom proizvodnjom (a ne trgovačke kompanije koje nabavljaju više fabrika) pružaju dosljedniji kvalitet.Evolux Fibernudi fabričke{0}}direktne proizvode sa dokumentacijom za testiranje koju zahtijevaju POL projekti.

Rezervni omjeri vrijedni budžetiranja: 5-10% za pre-završene sklopove, 15-20% za konektore koji se mogu instalirati na terenu (računa za kvarove na završetku), 10-15% za patch kablove za rukovanje MAC-ovima prve godine.

Brza referenca

Pomak premaPotpuni optički kampusarhitektura se ubrzava kako preduzeća otkrivaju operativne i energetske uštede. Bilo da implementirate POL za novu zgradu ili nadogradite tradicionalnu infrastrukturu, odluke o konektoru koje donesete tokom instalacije određuju pouzdanost za narednu deceniju ili dvije. Ispravite ih prvi put.
