Odluka u jednom minutu
Za većinu standardnih ODF-ova, terminalnih kutija i niskog-do-srednjeg-spojivanja pojedinačnih- vlakana,250um vs 900um fiber pigtailodluka bi trebala početi sa 900µm. Lakše je rukovati oko konektora i područja usmjeravanja. Kada gustina-kaseta za spajanje, raspored-fuzije mase ili ograničeni prostor rutiranja postanu ograničavajući faktor, 250 µm je obično bolja početna tačka.
Prečnik odbojnika je izbor mehaničke konstrukcije, a ne optički. Pigtail vlakna od 900 µm inherentno ne proizvodi manje gubitke u spajanju od 250 µm vlakna, a vlakno od 250 µm nije optički inferiorno jer je tanje.
To mijenja inženjersko pitanje. Umjesto da pitate koji promjer ima bolji učinak, pitajte koja prezentacija vlakana odgovara poslužavniku, toku rada, načinu spajanja i mehaničkoj zaštiti koja je dostupna u instalaciji.
Šta 250µm i 900µm zapravo mjere
Tipično telekomunikaciono jedno-modno vlakno može se pojednostaviti na sljedeći način:

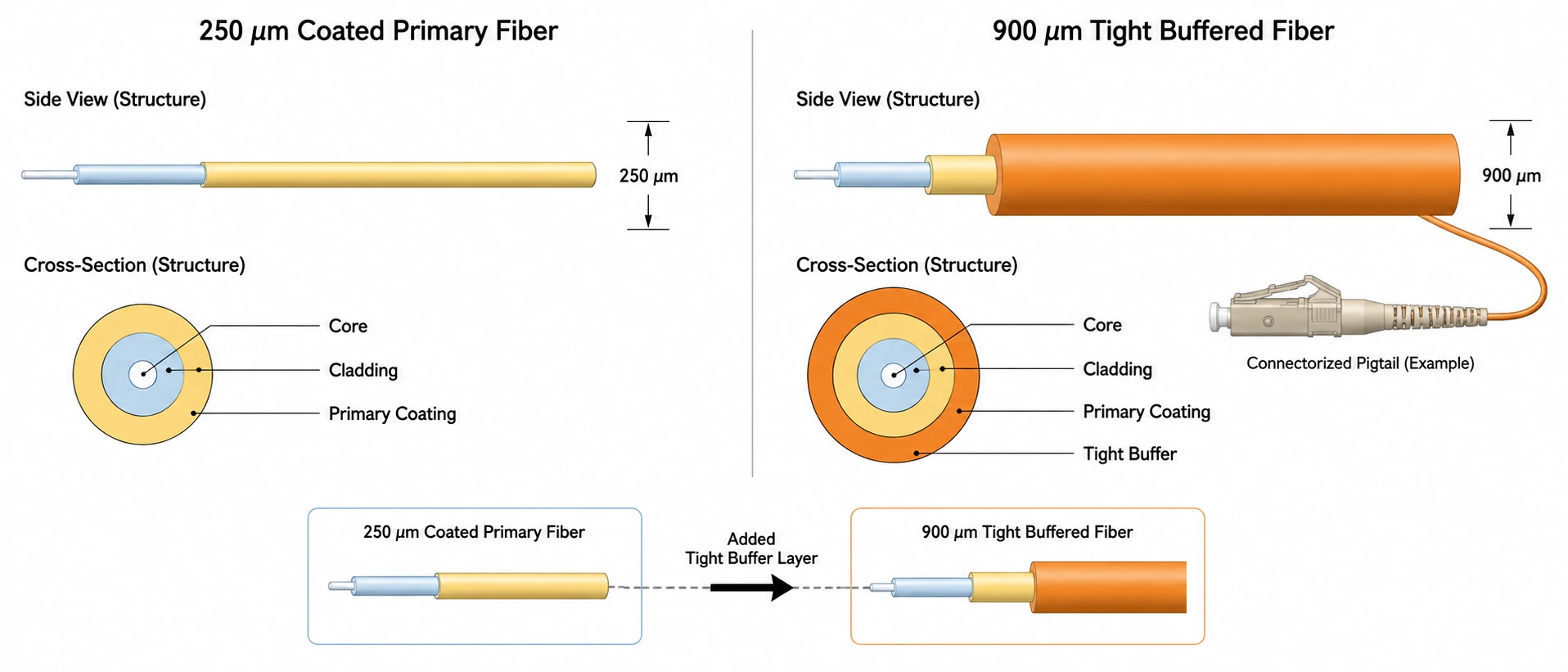

~9µm jezgra → 125µm obloga → ~250µm primarni premaz → opcionalni ~900µm pufer
Dimenzija 250 µm se obično odnosi na presvučeno optičko vlakno. Konstrukcija od 900 µm dodaje još jedan zaštitni sloj oko tog obloženog vlakna. Osnovno optičko vlakno i dalje može biti istog tipa vlakna.
Zbog toga je uobičajena fraza za pretraživanje250um labav cijev naspram 900um čvrst puferpotrebna kvalifikacija. Obloženo vlakno od 250 µm se često nalazi unutar labavih-cijevnih kablova, dok je 900 µm čvrsto-baferovano vlakno uobičajeno u zatvorenim završnim sklopovima. Međutim, sam prečnik ne definiše kompletnu konstrukciju kabla.
250 µm vs 900 µm Pigtail konstrukcija na prvi pogled
| Inženjerski faktor | 250µm fiber pigtail | 900µm fiber pigtail |
|---|---|---|
| Optičko staklo | Može koristiti isti tip SM/MM vlakana | Može koristiti isti tip SM/MM vlakana |
| Prečnik obloge | Obično 125 µm | Obično 125 µm |
| Vanjska prezentacija | Primarno obložena vlakna | Dodatni pufer oko obloženih vlakana |
| Rukovanje | Još delikatnije | Lakše za pojedinačno rukovanje |
| Mehanička zaštita | Više se oslanja na ladicu/kućište | Bolja zaštita tokom rutiranja i pripreme |
| Gustoća posude | Više | Niže |
| Stripping workflow | Manje materijala za uklanjanje | Jako ovisi o konstrukciji bafera |
| Kaseta s velikim{0}}brojem vlakana | Često povoljno | Može potrošiti nepotreban volumen usmjeravanja |
| Masovna fuzija/protok rada | Bolje usklađen sa mnogim gustim arhitekturama | Obično manje atraktivna |
| Standardni ODF završetak | Upotrebljivo, ali zaštita mora biti dizajnirana u | Obično praktična zadana vrijednost |
Sirova geometrijska razlika je veća nego što prečnici inicijalno sugerišu. Ako se dvije kružne konstrukcije uporede samo po promjeru, njihove površine poprečnog{1}}presjeka se skaliraju s kvadratom promjera:
(900 / 250)² ≈ 12.96
To ne znači da ladica može držati tačno 13 puta više vlakana od 250 µm. Spojni rukavi, zahtjevi za savijanjem, labave petlje, držači i ukrštanja vlakana također troše prostor. Izračun objašnjava zašto zamjena mnogih sekcija za glodanje od 250 µm sa sekcijama od 900 µm može utjecati na ladicu s velikim-brojem mnogo više nego što sugeriraju sami brojevi prečnika.
Veličina bafera ne određuje vaše optičke performanse
Prečnik pufera ne određuje gubitak umetanja. Tokom spajanja fuzijom, relevantno optičko sučelje je pripremljeno stakleno vlakno. Premaz ili pufer se uklanja iz područja spajanja prije nego što se cijepana vlakna poravnaju i stapaju.
Udruženje za optička vlakna opisuje gubitak jednog-moda fuzije-spajanja kao tipičan0,1 dB ili manje. Veći gubici mogu ukazivati na probleme kao što su kontaminacija ili nesavršeno spajanje. To ostaje problem{2}}kvaliteta spajanja, a ne dokaz da pufer od 900 µm bolje prenosi svjetlost od premaza od 250 µm. (Udruženje za optička vlakna)
Nemojte prihvatiti "900µm za manji gubitak" kao značajnu specifikaciju RFQ.
Umjesto toga, potvrdite da su optička vlakna koja se spajaju kompatibilna. Tip vlakna i, gdje je relevantno, karakteristike polja moda{1}}u mnogo su važnije od vanjskog prečnika pufera. Širi kontekst pripreme je pokriven u našemVodič za metode završne obrade vlaknastih kablova.
Možete li Fusion spojiti vlakna od 250 µm na pigtail od 900 µm?
Da. A250um vlakna do 900um pigtailtranzicija je normalna arhitektura kada su osnovna optička vlakna kompatibilna.

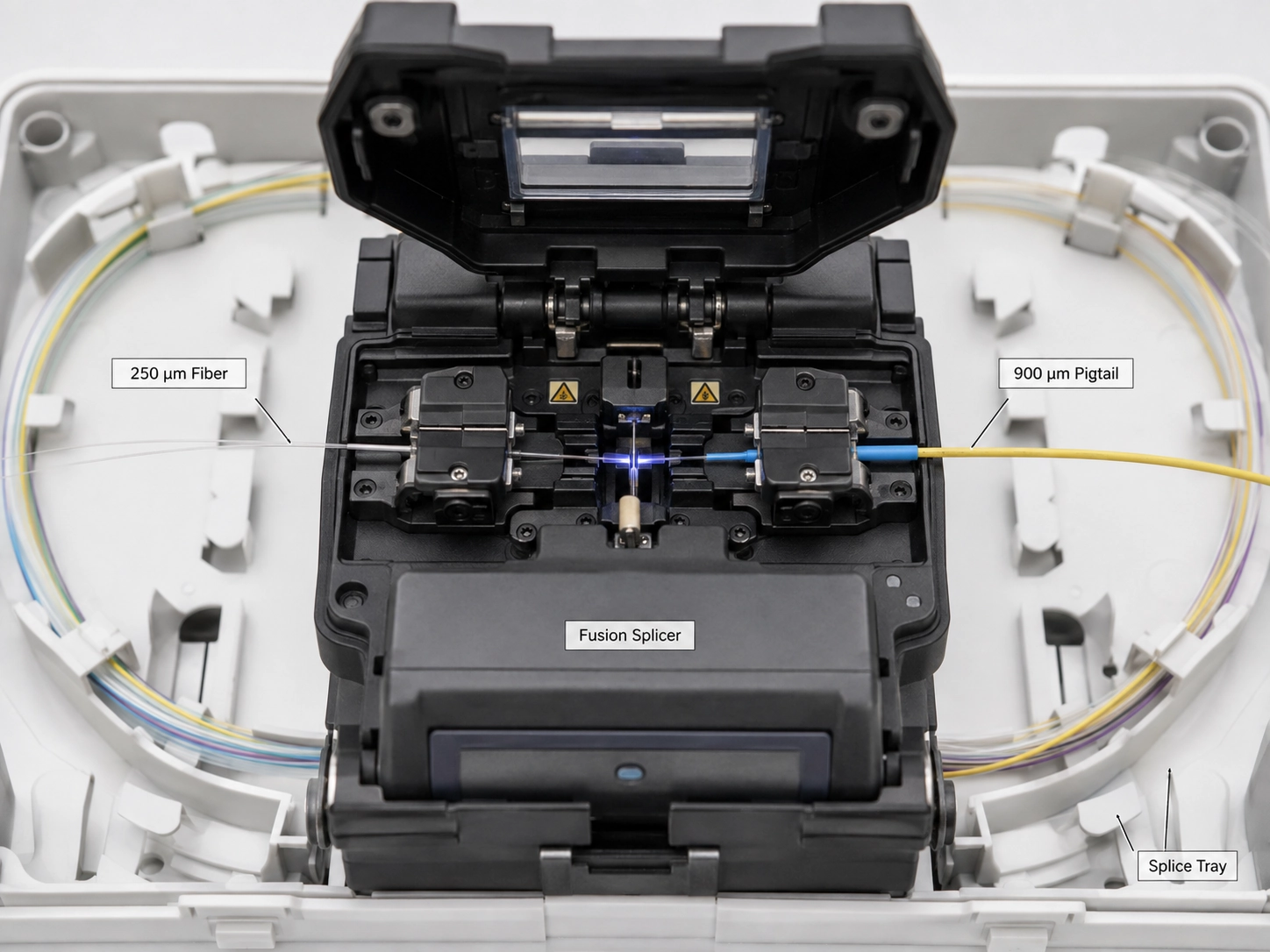

Uređaj za spajanje ne zavari "250 µm materijala" na "900 µm materijala". Obje zaštitne konstrukcije su skinute sa područja spajanja. Staklo se čisti i cijepa, pripremljena vlakna se poravnavaju i spajaju, a gotovi spoj se štiti prije odlaganja u tacnu.
FOA to direktno ilustruje kablom od 24-vlakana izvan-fabrika u kojem su vlakna od 250 µm spojena u bojom označene 900 µm pigtaile za završetak. (Udruženje za optička vlakna)
Pravi uslov je optička kompatibilnost. Ako dva vlakna imaju različite karakteristike-polja ili povratnog raspršenja, OTDR može pokazati različite prividne gubitke u spajanju ovisno o smjeru testiranja. Dvosmjerno mjerenje pomaže da se ta situacija ispravno okarakteriše. (Udruženje za optička vlakna)
Specifikacija nabavke stoga ne bi trebala odbaciti arhitekturu od 250µm-do-900µm samo zato što se vanjski prečnici razlikuju.
Kada je fiber pigtail od 900 µm bolji inženjerski izbor
A 900um fiber pigtail za fuziono spajanjeje praktična početna tačka u normalnoj ODF ili terminalnoj kutiji kada je prostor za usmjeravanje dostupan i tehničari pojedinačno rukuju vlaknima.
Standardni ODF i telekom terminal
Za LC završetak u ODF-u, pigtail od 900 µm obično pruža korisniju zaštitu pojedinačnih- vlakana nego prezentacija od 250 µm kada ladica ima dovoljno prostora za usmjeravanje. Ovo je praktična primjena izaLC fiber pigtail za ODFspecifikaciji, umjesto da jednostavno odaberete 900µm jer je deblji.
Postoji važna granica. Pufer od 900 µm nije ekvivalentan patch kablu od 2,0 ili 3,0 mm. Ako vlakna napuste zaštićenu ladicu i budu više puta povučena, vezana, premještena ili izložena rukovanju opremom, sigurnija je specifikacija odgovarajućeg omotača ili na drugi način zaštićena konopca.
Mali-ukrajinski uređaji
Pri skromnom broju vlakana, ušteda obima rutiranja obično nije dominantno ograničenje. Ako ležište već pruža zaštićenu putanju za usmjeravanje, 900 µm općenito olakšava instalaciju i kasniju identifikaciju.
Ta zadana postavka prestaje raditi kada dodatni međuspremnik prouzrokuje ukrštanje vlakana, komprimirano labavo skladištenje ili ometanje poklopca ležišta. U tom trenutku geometrija kućišta je postala kontrolna varijabla.
Kada pigtailovi od 250 µm imaju više smisla
A 250um fiber pigtailpostaje jači izbor kada je gustina rutiranja ograničenje, a samo kućište pruža potrebnu mehaničku zaštitu.
Kasete za spajanje velike{0}}gustine

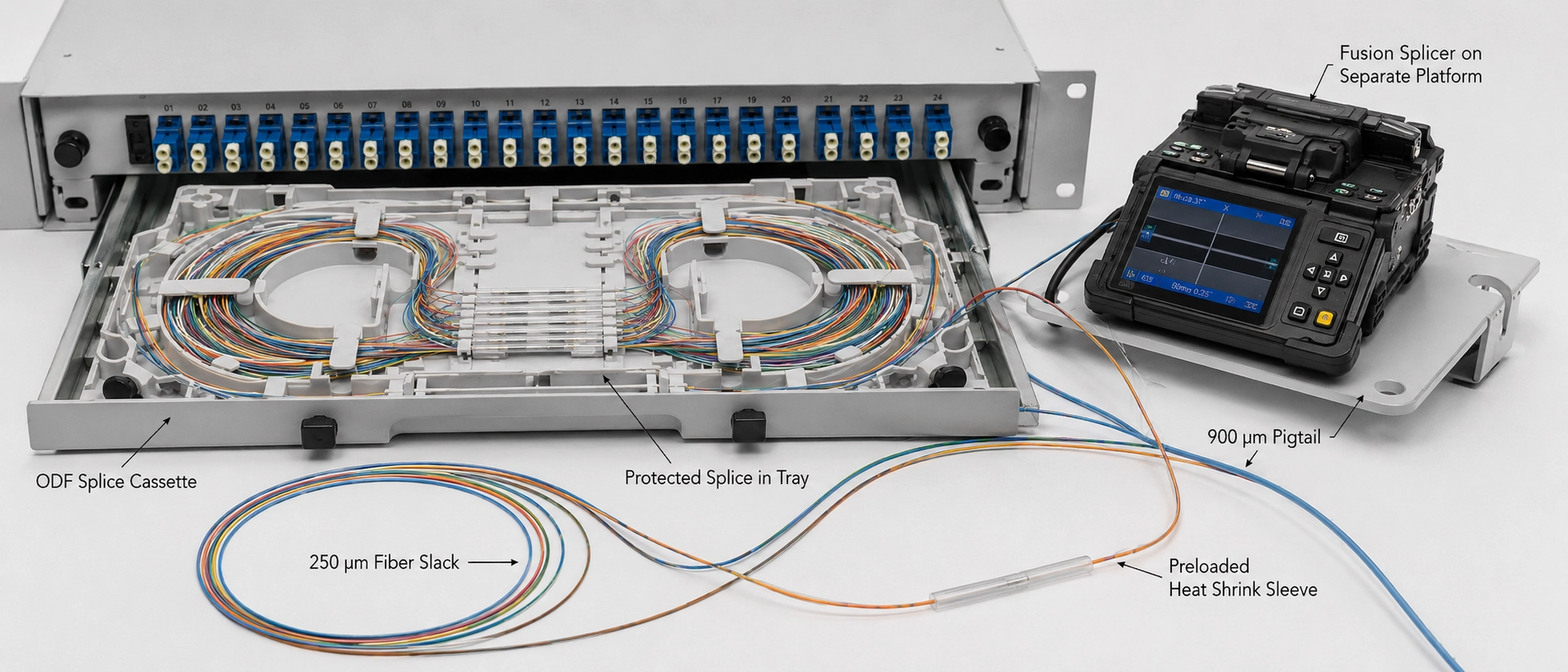

U zaštićenomfiber pigtail za kasetu za spajanjedizajn, 250µm glodanje smanjuje zapreminu koju zauzimaju pojedinačna vlakna i ostavlja više prostora oko držača spojeva i labavih{1}}puteva za skladištenje.
Ovdje postaje korisno geometrijsko poređenje od 12,96×. Ne predviđa kapacitet kasete. To objašnjava zašto razlika u prečniku od 650 µm postaje važna kada se ponavlja u mnogim pojedinačnim sekcijama glodanja.
Uslov je mehanička zaštita. 250 µm presvučeno vlakno treba da ostane unutar kontrolisanog-puta upravljanja vlaknima. Premještanje nezaštićenog vlakna od 250 µm izvan kasete samo zamjenjuje problem gustine za mehanički-problem rizika.
Arhitektura trake i masovne{0}}fuzije
Sistemi masovne{0}}fuzije su dizajnirani da zajedno pokreću više vlakana kroz tok posla. Pojedinačni puferi od 900 µm mogu raditi protiv te prednosti gustine.
Naša pozicija je konkretnija od uobičajenog pravila "900 µm u zatvorenom, 250 µm na otvorenom":odaberite prezentaciju koju koristi arhitektura spajanja, a ne granicu zgrade.
Najbolji sklop može koristiti obje veličine
A 250um vs 900um fiber pigtailsklop ne treba isti zaštitni prečnik od konektora do spoja. Ovo je srednje{1}}tačno-podudaranje sadržaja članka, ali također opisuje važnu opciju fizičkog dizajna.
Hibridna kaseta može usmjeriti puferirano vlakno od 900 µm od konektora ili adapterske ploče kroz područje u kojem tehničari rukuju pojedinačnim pigtailima, a zatim prijeći na definisanoj zaštićenoj tački unutar kasete na vlakna s obloženim slojem od 250 µm za područje spajanja i opuštenog-skladišta. Bočni dio za spajanje- dobija gustinu usmjeravanja bez prisiljavanja na{5}}bočni dio konektora da odustane od zaštite rukovanja.
Ovo je korisno kada se od jedne specifikacije promjera pokrivača traži da riješi dva različita mehanička zahtjeva. Završnoj strani je potrebna zaštita pri rukovanju, dok strani spajanja može biti potrebna gustina usmjeravanja.
Za nabavku, dakle, "250 ili 900µm?" ponekad je nepotpun. Crtež treba da identifikuje gde svako predstavljanje vlakana počinje i završava i da li prelaz ostaje zaštićen kasetom.
Problemi pri instalaciji koji se obično pojavljuju nakon nabavke
Tehnički kompatibilna specifikacija vlakana i dalje može stvoriti nepotreban rad na terenu ako se ponašanje skidanja, zaštita spajanja i geometrija ležišta provjere tek nakon što materijal stigne.
Skidanje je dio specifikacije
Dva vlakna koja se prodaju kao 900 µm mogu se ponašati različito tokom pripreme jer nominalni vanjski prečnik ne govori koliko je pufer čvrsto vezan za osnovno obloženo vlakno.
Kada se čvrsto držani tampon ne može ukloniti čisto preko potrebne dužine pripreme, tehničari ne bi trebali kompenzirati jačim pojedinačnim povlačenjem. Kraći segmenti uklanjanja smanjuju opterećenje na izloženo vlakno. Ako je priprema još uvijek nedosljedna, alat za skidanje i konstrukciju odbojnika treba pregledati prije proizvodne instalacije.
Za a900um fiber pigtail dobavljačRFQ, sam "900µm" je stoga nepotpun. Navedite zahtjeve za konstrukciju ili pripremu pufera i potvrdite da je predviđena metoda uklanjanja kompatibilna s njom.
Štitnici za spajanje moraju odgovarati držaču ladice
Uređaj za spajanje rukuje pripremljenim staklom, ali ladica nakon toga mora upravljati zaštićenim spojem. Dimenzije štitnika, držač čahure i putanja glodanja stoga čine jedan mehanički sistem.
Prije naručivanja rukava provjerite podržane dimenzije štitnika držača spoja. Zaštitnik koji ne sjedne u potpunosti u držač može gurnuti prijelaz vlakana prema zidu ležišta i stvoriti nepotreban zavoj neposredno pored zaštićenog spoja.
Ovo je korisnije od pretpostavke da je duži zaštitnik automatski sigurniji.
Provjerite ležište sa zatvorenim poklopcem
Raspored usmeravanja koji se uklapa dok je kaseta otvorena nije nužno gotova instalacija.
Nakon što su spojevi, štitnici i labavi pohranjeni, provjerite da zatvaranje poklopca ne stisne petlje, ne podiže vlakna sa držača ili stvara oštar prijelaz pored štitnika. Ovo je mjesto gdje odabir bafera prestaje biti poređenje kataloga i postaje odluka{1}}o dizajnu kućišta.
Šta bismo stavili na Fiber Pigtail RFQ
Za aprilagođeni fiber pigtail sklop, specificiranjem samo "250µm" ili "900µm" ostavlja nekoliko varijabli neriješenim. Dvije ponude mogu odgovarati nominalnom promjeru dok se razlikuju po tipu vlakna, ponašanju trake, konstrukciji konektora, identifikaciji i načinu na koji sklop zapravo odgovara predviđenom nosaču.
Proizvodni RFQ treba da definiše:
- Tip optičkog vlakna, kao što je OS2/G.652.D, G.657.A1/A2, OM3 ili OM4.
- Prezentacija vlakana: 250 µm obložena vlakna, 900 µm puferirana vlakna, ili definirani prijelaz između njih.
- Tip konektora, kao što je LC, SC ili FC.
- Poljski tip, UPC ili APC gdje je primjenjivo.

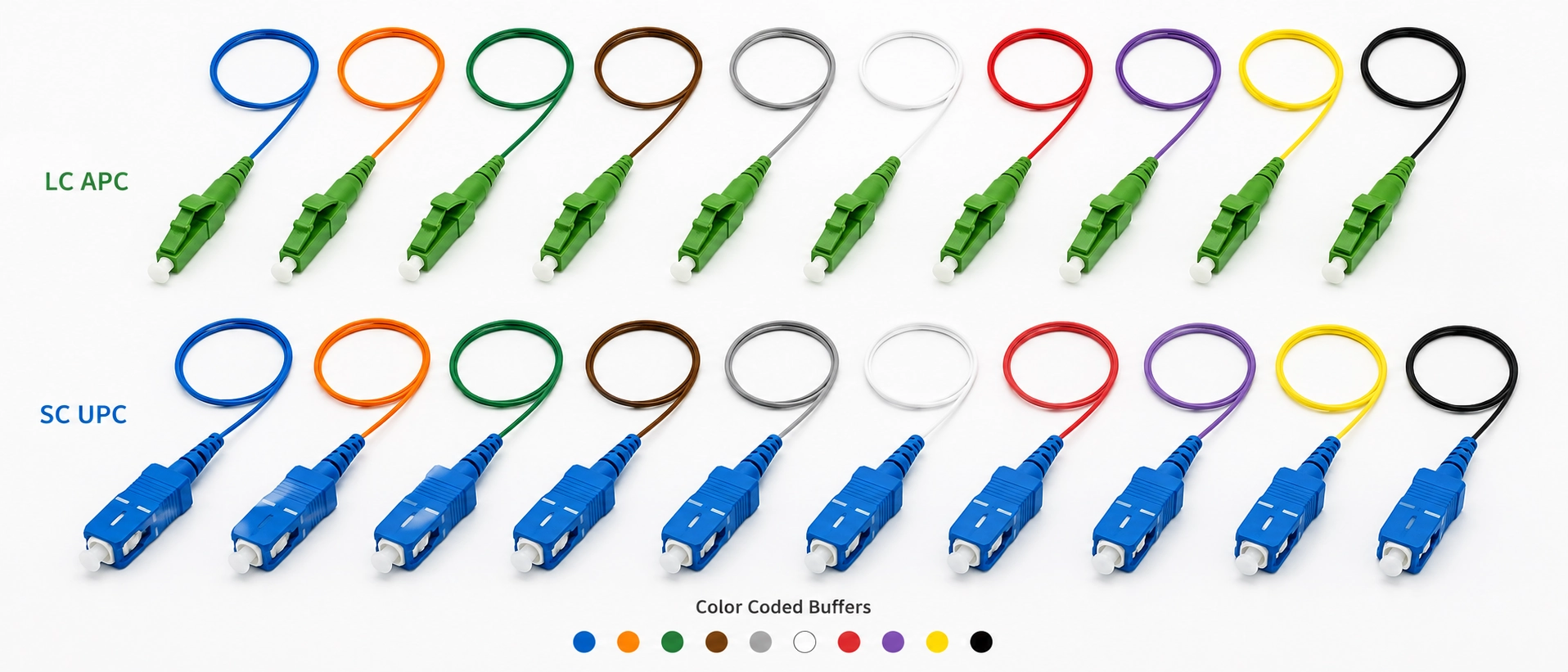

- Broj vlakana i sekvenca identifikacije/boja. Kada identifikacija mora odgovarati postrojenju kablova, definišite konvenciju eksplicitno. Našvodič za kodiranje boja optičkih vlakanapokriva ovaj sloj.
- Dužina pigtaila i potrebna tolerancija.
- Optički kriteriji prihvatljivosti za gotov spojeni sklop.
- Instalacijsko okruženje i tip kućišta, kao što je ODF, kaseta za spajanje, FTTH terminalna kutija ili vanjski-interfejs za zatvaranje postrojenja.
Ta polja sprječavaju dvosmislenost specifikacije, ali još uvijek ne mogu dokazati da će sklop fizički usmjeriti kroz određeno kućište.
Za afiber pigtail za telekom instalacije, dodavanjem crteža u ladicu ili jasne fotografije usmjeravanja u RFQ daje informacije dobavljaču koje tekstualna specifikacija ne može pružiti: smjer izlaza konektora, mjesto prijelaza međuspremnika, geometriju{0}}držača rukava i dostupnu putanju za pohranjivanje labavosti.
Birajte prema arhitekturi implementacije, a ne po navici
| Situacija raspoređivanja | Početak izbora | Inženjerski razlog |
|---|---|---|
| 250µm OSP stablo u normalan ODF | 900µm pigtail | Lakše individualno rukovanje; Spajanje od 250µm-do-900µm je normalno |
| Mali-broj FTTH kutija sa adekvatnom prostorijom za rutiranje | Obično 900µm | Maksimalna gustina rijetko je kontrolno ograničenje |
| Kompaktna{0}}kaseta visoke gustine | Prvo procijenite 250µm | Smanjuje količinu rutiranja unutar zaštićenog prostora |
| Izgled trake ili masovne{0}}fuzije | 250µm/ribbon arhitektura | Čuva prednost gustine metode spajanja |
| Vlakna se više puta rukuju izvan zaštićenog ležišta | Ni jedno ni drugo ne bi trebalo biti zadano | Koristite odgovarajuću jaknu ili mehanički zaštićenu vrpcu |
Najkorisniji signal da je zadana vrijednost od 900 µm pokvarena nije proizvoljan prag{1}}broja vlakana. To je konflikt rutiranja. Ako planirani delovi od 900 µm sprečavaju da zahtevana labavost, postavljanje zaštitnika ili zazor poklopca ne postoje u ladici, procenite arhitekturu od 250 µm.
Prije puštanja velikog-broja250um vs 900um fiber pigtailspecifikaciju, uporedite je sa pravim crtežom tacne. Izlaz konektora, položaj-držača čahure, prijelaz bafera i pohranjena labavost moraju raditi istovremeno nakon što se poklopac zatvori.
Ako instalacija zapravo zahtijeva obložene konopce, a ne kopčanje, FB-LINK'skonfiguracije optičkih patch kablovapokrivaju relevantne opcije konektora, vlakana i zaštite.
FAQ
Koja je glavna razlika između fiber pigtaila od 250 µm i 900 µm?
Pigtail od 900 µm dodaje zaštitni tampon oko oko 250 µm obloženog vlakna, tako da su praktične razlike u rukovanju, mehaničkoj zaštiti, uklanjanju i gustoći posude, a ne optičkim performansama.
Mogu li fuzijom spojiti vlakna od 250 µm na pigtail od 900 µm?
Da. Ako su osnovna optička vlakna kompatibilna, zaštitni slojevi se uklanjaju sa područja spajanja prije nego što se pripremljena staklena vlakna stapaju.
Da li pigtail od 900 µm ima manji gubitak umetanja?
Ne. Sam prečnik pufera ne smanjuje gubitak umetanja; optičke performanse zavise od kompatibilnosti vlakana, kvalitete spajanja, kvalitete konektora i ostatka optičkog puta.
Koja je veličina bafera bolja za{0}}kasetu za spajanje velike gustine?
Fiber pigtail od 250 µm je obično bolja početna tačka kada je zaštićeni prostor za usmjeravanje primarno ograničenje, dok je 900 µm praktično kada se radi o više stvari i kada je na raspolaganju dovoljno prostora za ladicu.
Koju veličinu bafera trebam koristiti u standardnom ODF-u?
Pigtail od 900 µm je obično praktična zadana vrijednost za standardni ODF sa adekvatnim prostorom za usmjeravanje i pojedinačnim spajanjem fuzije.
Prije nego što zamrznete specifikaciju pigtaila
Veličina međuspremnika treba biti odlučena prije nego što pigtail postane fiksna stavka-narudžbenice. Do te faze, ladica, držač rukava, tok rada skidanja i putanja usmjeravanja možda su već odredili koja je prezentacija praktična.
Za stvarnu250um vs 900um fiber pigtailprojekat, dajte FB-LINK konektor i polirajte, specifikaciju optičkih vlakana, potrebnu prezentaciju vlakana, broj vlakana, dužinu pigtail-a i crtež nosača ili kućišta. Ti ulazi omogućavaju da se predložena konstrukcija pregleda u odnosu na zahtjeve na strani spoja-i strane{3}}prekidanja prije nego što se specifikacija zamrzne.
Ako je potrebna dokumentacija za{0}}specifična pigtail testa, ponašanje skidanja ili tolerancije montaže, navedite ih eksplicitno u RFQ-u i zatražite potvrdu u odnosu na tačnu predloženu konstrukciju pigtail-a. Nemojte pretpostavljati da se tvrdnja o testiranju objavljena za drugi sklop vlakana automatski primjenjuje na pigtail koji se kupuje.
