Kako spojiti fiber pigtails u patch panel: procedura, kriteriji prolaza i granice prihvatljivosti

Većina onoga što stiže do našeg stola za aplikacije nije problem spajanja. To je problem kupovine ili planiranja koji je postao vidljiv tek kada je posada stajala kod spojnice s već otvorenim kablom. Tri provjere traju deset minuta i uklanjaju gotovo sve.

Tri načina kvara su odgovorna za većinu pritužbi i povrata s kojima se bavimo, a za sva tri se odlučuje prije nego što bilo ko otvori kabl: ploča naručena kao šasija za direktnu-završnu obradu kada je dizajn pretpostavio nosače za spajanje, višemodni pigtail set naručen u odnosu na stablo s jednim- načinom rada jer je narudžba upućivala na mm bojom omotača, a 0 mm bojom omotača, a 0 zamijenjen bojom omotača kabla. noge na osnovu cijene dok se poslužavnik više ne zatvara bez priklještenja. Nijedno od tri se ne može popraviti boljim spojem.

Izbor panela je posebno odluka o kupovini koja se donosi nedeljama pre nego što bilo ko otvori kabl, zbog čegaodabirom -spremnog patch panela ili ODF-apripada unutar plana spajanja. Kompatibilnost načina rada je ista vrsta odluke:razlika između single-mod i multimode pigtail konstrukcijese postavlja u fazi narudžbe, a ne na poslužavniku.

Slučaj ukidanja pigtaila je argument proizvodnje, a ne argument pogodnosti. Geometrija kraja{1}}ferule, što znači radijus zakrivljenosti, pomak vrha i visinu vlakana, postavljena je na opremi za poliranje koja pokreće desetine konektora u isto vrijeme pod kontroliranim pritiskom i sekvencom filma.

Ono što možemo precizno navesti je specifikacija i proces iza toga. Svaki završeni sklop na našoj liniji prolazi-inspekciju krajnjeg dijela, mjerenje gubitka pri umetanju, mjerenje povratnog gubitka, kontinuitet, verifikaciju polariteta i potvrdu{2}}slijeda boja prije pakovanja. Granice specifikacije jednog-načina su manje ili jednako 0,2 dB gubitka umetanja i veće ili jednako 50 dB povratnog gubitka za UPC, manje ili jednako 0,3 dB i veće ili jednako 60 dB za APC. To su plafoni upisani u specifikaciju proizvoda, a ne prosek polja koji se tvrdi. Izmjerena distribucija pripada zapisu serije koji se isporučuje uz narudžbu, a na zahtjev ćemo poslati anonimizirani izvještaj serije s talasnom dužinom testa i tipom instrumenta, jer distribucija koju možete provjeriti vrijedi više od broja navedenog u odlomku bloga.

Polje{0}}polirani konektor može dostići te brojeve. Ono što ne može da uradi je da do njih dođe dosljedno, konektor za konektorom, na krovu u julu sa pakom za ručno poliranje i bez interferometra. Ta konzistentnost je cijeli razlog zašto fabrički-završeni pigtail vlakana spojen na prtljažnik pobjeđuje direktno završavajući trup. Pozadina uključenaza šta se fiber pigtail koristi u FTTH, ODF i data centrimapokriva stranu komponente. Ovaj članak ostaje na proceduri.

Jednom kada se uspostavi osnovna kompetencija, stanje potrošnog materijala postaje ponovljivi izvor pomaka u rezultatima spajanja. Uočljivi signal nije jedan loš zglob. To je trend: procijenjeni gubitak koji se stalno penje kroz drugu polovinu nosača ili prijavljeni ugao cijepanja u tri uzastopna spoja. Kada vidite bilo koje od njih, zaustavite se i provjerite položaj oštrice i broj luka prije nego što promijenite bilo šta u svojoj tehnici.

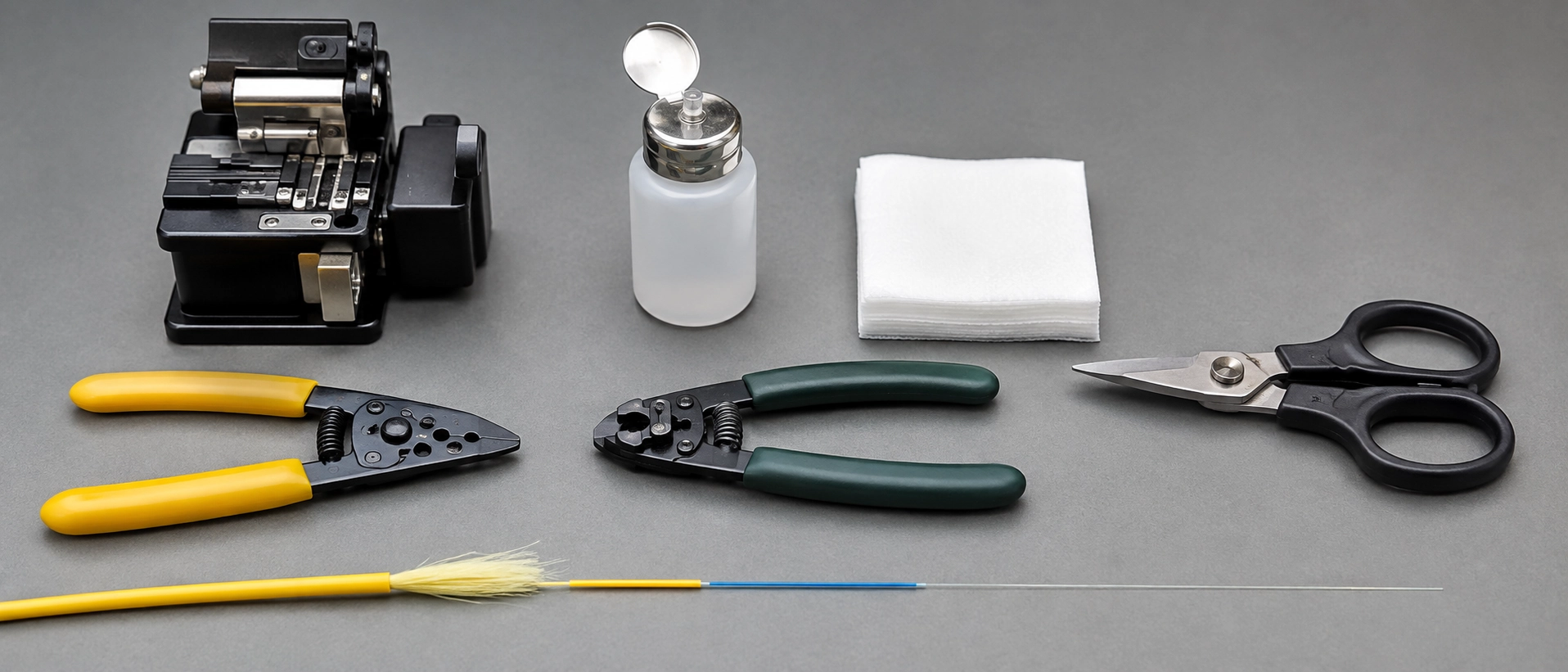

Tabela ispod navodi šta je potrebno klupi i, što je još korisnije, kada svaka stavka prestane da bude pouzdana, sa autoritetom na kojem svaka figura zapravo počiva.

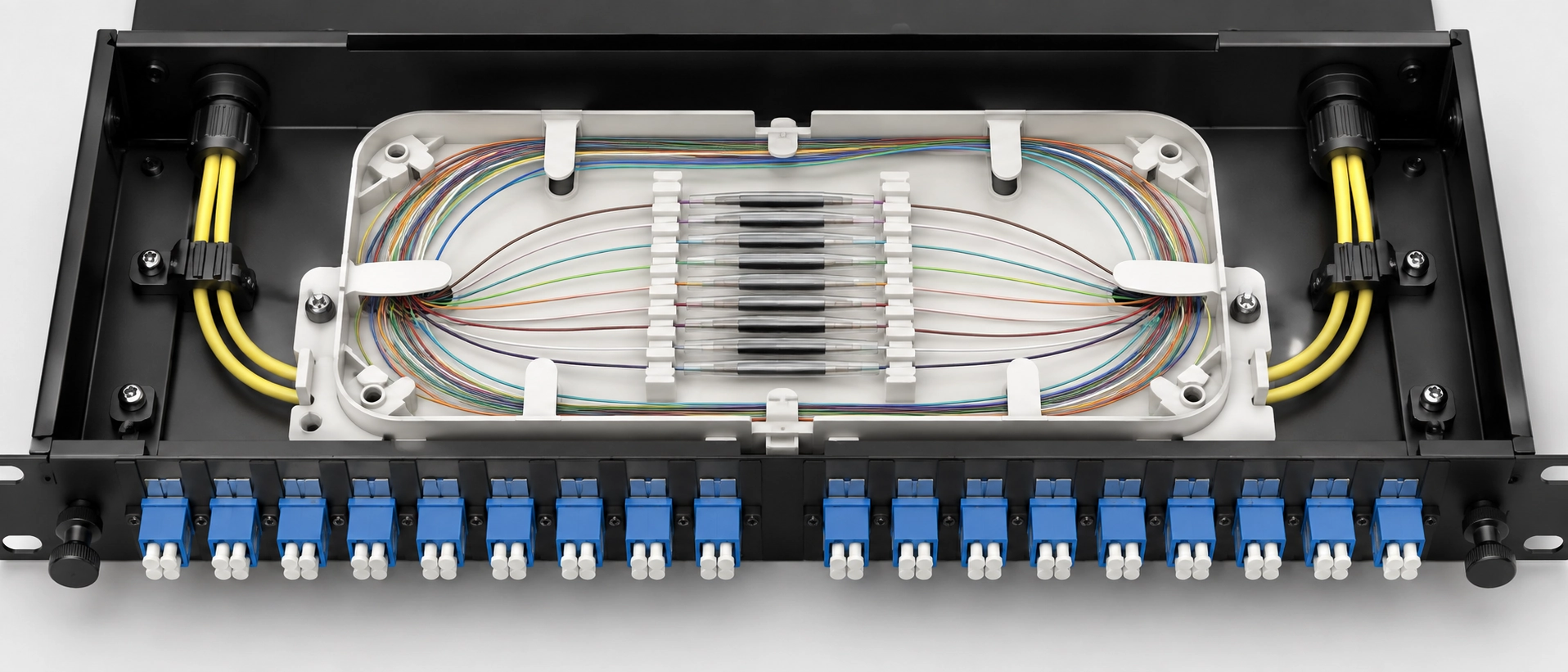

Jedan detalj je vrijedan jasnog navođenja jer posadu košta sat vremena kada pogriješe: toplinski{0}}navlaka koja se skuplja ide na vlaknoprijevlakno ide u aparat za spajanje. Nema oporavka od pamćenja nakon toga.

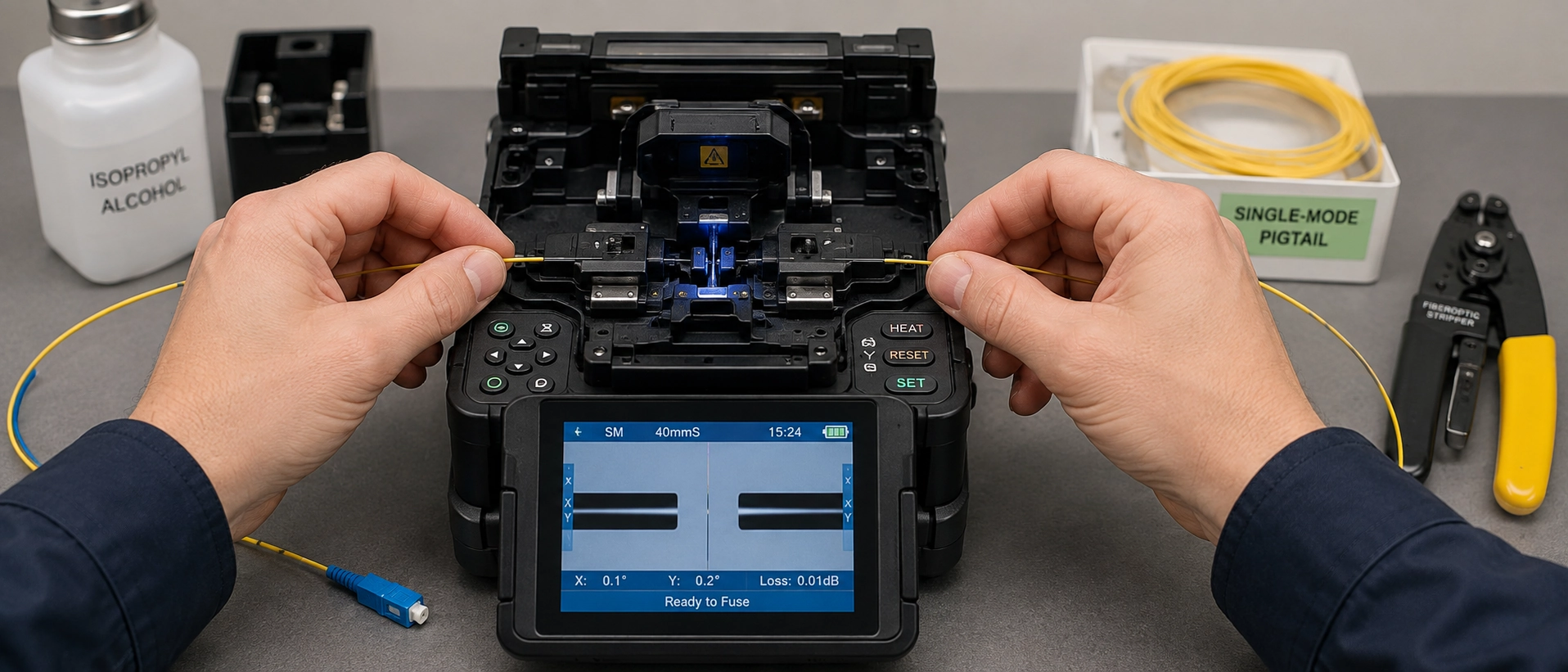

Ovo je radni red koji se koristi kada fuzionišemo-spajanje fiber pigtail-a tokom probnih ispitivanja i uzorkovanja u našoj vlastitoj laboratoriji za primjenu, na 12-vlaknastim i 24-opuštenim cijevnim trupovima u 1U i 2U kućišta nosača sa zaštitom od 40 mm i 60 mm. Svaki korak nosi kriterijum prolaza i okidač za ponavljanje, jer je niz bez tačaka prosuđivanja samo opis. Isti redoslijed se primjenjuje na proceduru spajanja u jednom modu za priključne kutije FTTH, gdje se mijenjaju samo broj nosača i broj vlakana.

Vidljiva linija, izbočina ili mjehur znači ponovno{0}}cijepanje, a ne ponovno{1}}zagrijevanje.

Dvije tačke prosudbe unutar tog niza zaslužuju naglasak. Procjena splicera u koraku 8 je procjena dobivena analizom slike, a ne mjerenjem. Odličan je za odlučivanje da li da prepravite spoj na licu mesta, a nije dokaz prihvatanja. I korak 10 je namjerno naređen tako da označavanje prethodi testiranju, jer izvještaji o testiranju koji se ne mogu pratiti do porta su pre-prikriveni.

Redoslijed boja fiber Pigtail-a i postizanje pravog polariteta prvi put

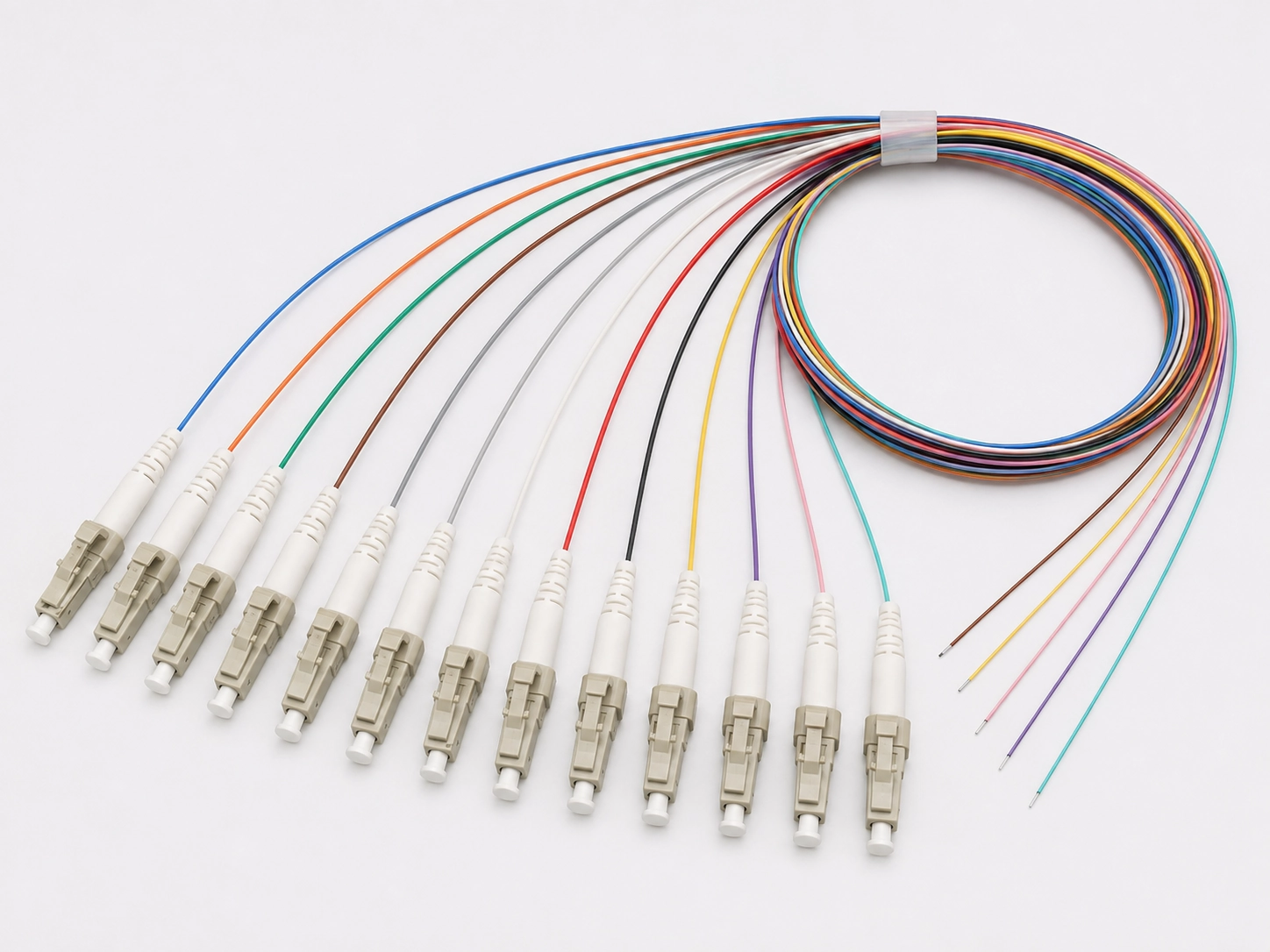

Identifikacija boja je najjeftiniji mehanizam{0}}prevencije grešaka u proceduri, i funkcioniše samo kada komplet pigtail prati istu konvenciju kao i deblo. Slijed od dvanaest- položaja naveden u ANSI/TIA-598-D je plava, narandžasta, zelena, smeđa, škriljasta, bijela, crvena, crna, žuta, ljubičasta, ruža, akva, sa kablovima iznad dvanaest vlakana koji ponavljaju sekvencu po pufer cijevi i dodaju oznake traga.



Svako ko radi na tome kako da ugradi pigtail od 12 vlakana u patch panel treba da tretira set boja kao stavku specifikacije, a ne kao pogodnost na terenu. Važe dva upozorenja. IEC i TIA konvencije se ne slažu na svakoj poziciji, tako da konstrukcija koja miješa kabel iz jedne konvencije s repovima iz druge zahtijeva mapiranje zapisano prije spajanja, a ne otkriveno tokom testiranja. A konvencija koja stiže je ona koju je imenovao narudžbenica. Mi snabdevamo12-bojni pigtail setovina bilo koju sekvencu, što znači da se odluka donosi na RFQ, a ne na traci.

Koristite 0,1 dB po spoju kao radnu metu kada spajate fiber pigtails, i očekujte da moderni uređaj za{1}}poravnanje jezgra na čistom staklu s jednim{2}} načinom rada sleti znatno ispod njega. Međutim, prihvatanje ugovora slijedi specifikaciju projekta i izdanje koje ona imenuje, a ne ovaj paragraf. Kruže tri praga, oni potiču iz dokumenata vrlo različitih autoriteta, a projektni fajl odlučuje koji se primjenjuje.

Praktično pravilo koje slijedi: specifikacija projekta nadmašuje svaku generičku figuru u ovoj tabeli, uključujući i našu. Tamo gdje se dva sukoba, specifikacija pobjeđuje i svađa je gotova.

Raspon između 0,3 dB i 0,05 dB je mjesto gdje žive sporovi o prihvatanju, a razlog je aritmetika. PON link koji nosi visok omjer podjele ima malo preostale margine nakon gubitka razdjelnika, parova konektora i slabljenja rute, tako da svako zajedničko slijetanje na 0,15 dB umjesto na 0,05 dB troši budžet koji će trebati budućem čvoru. Na komercijalnom LAN-u od 90 metara, isti spoj je nebitan.

Još jedna aritmetika, pažljivo izrečena. U najgorem-budžetu izračunatom prema maksimalno dozvoljenim vrijednostima standarda, spojeni par konektora na 0,75 dB troši više od dvostruko više nego što spajanje radi na 0,3 dB, tako da je interfejs konektora, a ne spoj za spajanje, veća stavka. Prave komponente obično rade daleko bolje od bilo kojeg plafona, što je upravo razlog zašto se kraj konektora svakog fiber pigtail-a koji isporučujemo mjeri, a ne pretpostavlja.

Postoje dva nivoa testiranja kada certificirate spojeve vlakana i oni nisu zamjenjivi. Nivo 1 je certifikat o gubitku umetanja sa setom za testiranje optičkih gubitaka i to je ono što certificira vezu. Nivo 2 je OTDR karakterizacija i dijagnostički je. Trag koji pokazuje svaki spoj ispod 0,05 dB je koristan dokaz i ne zamjenjuje rezultate Tier 1.

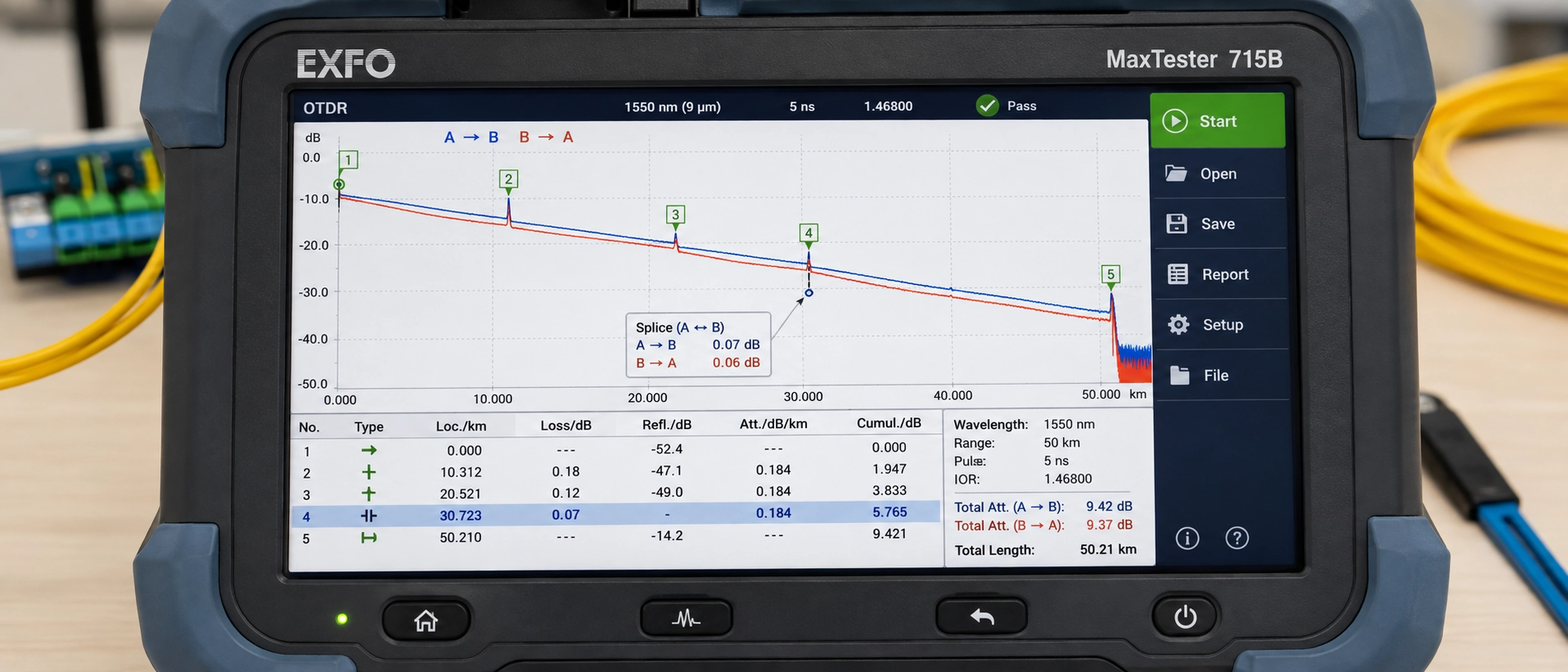

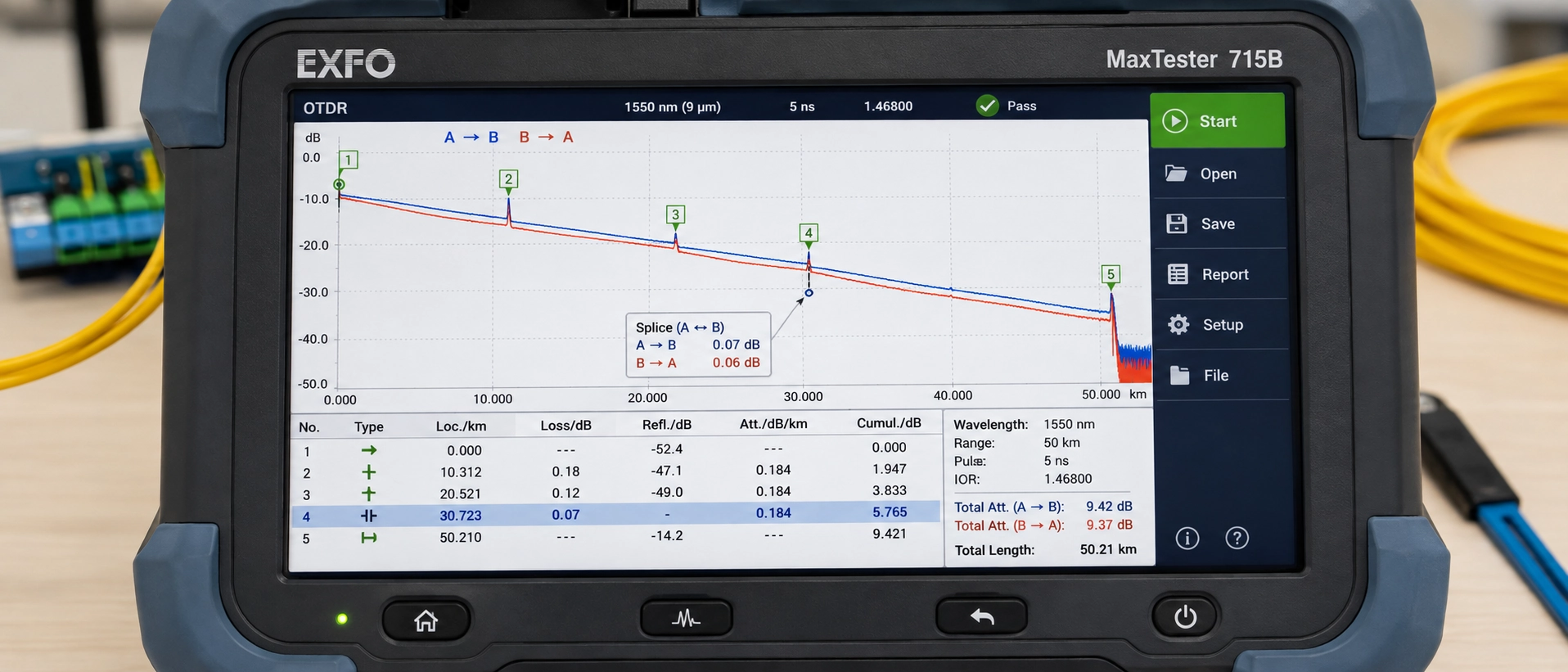

Drugo pravilo hvata više posada od prvog. Gubitak spajanja OTDR-a mora se mjeriti iz oba smjera i usrednjavati. Ovo je metoda mjerenja na kojoj je izgrađena procedura, a rezultati u jednom-smjeru na linku koji sadrži različita vlakna nisu samo neprecizni, već su i pogrešni u predvidljivom smjeru (Corning). Što nas dovodi do čitanja da dobri tehničari popravljaju dobre zglobove.

OTDR ne mjeri gubitak spoja na spoju vlakana. Mjeri povratno rasipanje na obje strane događaja i zaključuje gubitak iz koraka. Kada dva vlakna imaju različite prečnike polja moda, njihovi koeficijenti povratnog rasejanja se razlikuju, a pretpostavljeni korak je kontaminiran tom razlikom.

Mjereno od veće-MFD strane prema manjoj, instrument prijavljuje prividni dobitak, što znači snagu koja ne može postojati. Mjereno na drugi način, pokazuje naduvani gubitak. Usrednjavanje u dva smjera uklanja artefakt i ostavlja stvarnu figuru.

Poređenje na nivou-kategorije nije dovoljan dokaz razlike u polju načina rada, i tu većina objašnjenja polja pogreši. ITU-T zahtijeva da se nominalni MFD i tolerancija deklariraju na 1310 nm unutar dozvoljenog raspona, a dozvoljeni opsezi za standardne kategorije jednostrukog{4}}moda i savijanja{5}}neosjetljive kategorije se preklapaju (ITU{0}}T G.652). Preklapanje nije teorijsko: Corningov SMF-28 Ultra izjavljuje 9,2 ± 0,4 μm na 1310 nm dok je potpuno usklađen sa G.652.Dipremašuje G.657.A1 zahtjev savijanja, tako da vam "G.657 vlakno" ništa ne govori samo o polju moda u koje spajate. Drugi dizajn-neosjetljivi na savijanje, posebno u B kategoriji, sjede niže.

Dakle, radno pravilo nije "očekujte dobitnik kad god se G.657 sretne sa G.652". To je: pročitajte deklarirani nominalni MFD na oba lista sa podacima, na trunk kablu i na pigtail-u, i očekujte asimetriju usmjerenja kada se te dvije deklarirane vrijednosti značajno razlikuju. Nazivi kategorija će vas dovesti u zabludu, a listovi sa podacima neće. Zbog toga na specifikaciji pigtail štampamo klasu vlakana, G.652D, G.657A1 ili G.657A2, i zašto je pitanje dobavljača za deklarisani MFD razumno pitanje, a ne pedantno.

Koristite spajanje-na konektorima umjesto fiber pigtail-a kada su pozicije nosača, a ne optički gubitak ili jedinična cijena, ograničenje vezivanja. Za spajanje-konektora nije potrebna vanjska zaštitna navlaka ili položaj držača za njihovo pohranjivanje (Fluke Networks), a u kućištu od 1U sa ležištem koje već nosi kompletan komplet spojeva, to je odlučujuće.

Granica ide u suprotnom smjeru pod četiri uvjeta: prostor na panelu je adekvatan, cijena po završetku je bitna po obimu, interfejs konektora će se možda morati promijeniti kasnije u životnom vijeku postrojenja ili želite da kraj konektora bude fabrički-testiran artikal s dokumentiranim podacima o gubicima, a ne na terenu-proizveden.

Tri situacije postavljanja čine odluku o vezivanju vlakana u odnosu na spajanje-na konektoru u betonskom panelu. U FTTH ormaru ili terminalnoj kutiji, pigtails su preferirani put kada se kutija isporučuje s integriranim ležištem, broj držača pokriva broj vlakana s najmanje jednom rezervnom pozicijom, dužinu rukava koju kupujete zapravo sjedi u tom držaču, a dizajn zahtijeva tvornički-završen konektor na portu. Promijenite bilo koji od njih i ponovo-pokrenite poređenje. U nosećem ODF-u na ulazu u podatkovni centar, dolazno postrojenje je konvencionalno spojeno na panele napunjene tvornički-završenim repovima i arhitektura pretpostavlja da postoje postolja, tako da svako ko pita kako spojiti fiber pigtails u ODF radi unutar dizajna koji je već odgovorio na ovo pitanje. U komprimiranom poslovnom IDF-u gdje je 1U panel specificiran za 48 vlakana, aritmetika se često ne zatvara, a pravi izbor je između dubljeg kućišta i spajanja{10}}na konektorima. Taj kompromis{12}}je isti onaj izapoređenje patch panela sa ODF-omu fazi projektovanja.

Da li se aritmetika zatvara u vašem konkretnom slučaju zavisi od tri varijable koje nijedan opšti članak ne može obezbediti: kapacitet držača vašeg ležišta, dužina zaštitne navlake koju koristite i putanja usmeravanja od držača do adaptera. Pošaljite nam model panela, broj ležišta i broj vlakana, a mi ćemo obraditi brojke o labavosti i dužini u odnosu na ta tri i poslati preporučenu dužinu i sekvencu vlakana za to kućište, zajedno sa radnim listom za merenje koji smo koristili da tamo dobijemo.

Osam linija specifikacije određuju kako se fiber pigtail ponaša na klupi, a svaka od njih se kasnije pojavljuje kao brzina ili prerada na poslužavniku.

Dvije linije dokumentacije pripadaju istoj narudžbenici: zapisi o testiranju po-seriji ili po-jedinici koji pokrivaju gubitak umetanja i povratni gubitak, te certifikat o usklađenosti. Oba su standardni rezultati sa naše strane, a ne izuzeci, što čini razgovor o prihvatanju kratkim kada se pregledaju sopstveni OTDR rezultati korisnika.

Ako želite vidjeti kako ta dokumentacija zapravo izgleda prije nego što se posvetite dobavljaču, zatražite od nasprilagođeni fiber optički pigtailspecifikacijski list zajedno sa uzorkom IL i RL izvještaja o ispitivanju iz uporedive serije. To je brži način da se ocijeni proizvođač od bilo koje tvrdnje u tablici podataka, uključujući i one u ovom članku.
