U anFBT razdjelnik protiv PLC razdjelnikau poređenju, nijedna tehnologija nije automatski bolja za svaku optičku mrežu. FBT je obično prva opcija za procjenu kada je projektu potreban mali broj portova, definisani prozor talasne dužine ili nejednaka podjela kao što je 10/90. PLC je općenito jači izbor za ravnomjerno,-razdvajanje velike gustine, široku pokrivenost talasnim dužinama i konzistentne izlazne performanse u FTTH i PON mrežama.
Odluka ne bi trebala biti zasnovana samo na nazivu tehnologije ili jediničnoj cijeni. Broj portova, split pattern, maksimalni gubitak umetanja, uniformnost, radne talasne dužine, tip paketa, gubitak konektora i kompletan optički budžet sve utiču na to da li je razdelnik prikladan.
Čitaoci kojima je potreban širi uvod mogu prvo ovo pregledativodič za tipove optičkih razdjelnika i principe rada. Odjeljci u nastavku se posebno fokusiraju na to kako se dizajni FBT-a i PLC-a razlikuju i kako te razlike pretvoriti u odbranjiv izbor.
FBT ili PLC: Vodič za brzi izbor
| Projektni zahtjevi | Tehnologija koju treba prvo procijeniti | Razlog |
|---|---|---|
| Nejednaka podjela kao što je 5/95, 10/90 ili 20/80 | FBT | FBT spojnice su obično dizajnirane za asimetričnu optičku distribuciju snage. |
| Jednostavan 1×2 split na definisanoj talasnoj dužini | FBT ili PLC | Oba mogu raditi; uporedi garantovani gubitak, propusni opseg, paket i ukupne troškove instalacije. |
| Jednaka distribucija 1×8, 1×16, 1×32 ili 1×64 | PLC | Tehnologija PLC-a je pogodna za kompaktnost, veliki{0}}broj i ravnomjerno jednako dijeljenje. |
| FTTH mreža koja podržava nekoliko PON planova talasnih dužina | PLC | Širokopojasni PLC proizvodi su obično specificirani u širokom rasponu rada jednog{0}}načina. |
| Praćenje slavine koja mora sačuvati većinu snage na prolaznom putu | FBT | Asimetrični omjer spajanja može rezervirati samo mali postotak za praćenje. |
| Vanjski ormarić ili zatvarač | Kvalificirana gotova montaža | Pogodnost na otvorenom zavisi od pakovanja, brtvljenja, zaštite i kvalifikacije, a ne samo od PLC ili FBT tehnologije. |
| Najniža početna cijena komponente | Poređenje{0}}specifično za projekat | Konektorizacija, spajanje na terenu, prostor u kućištu, zahtjevi za ispitivanje i zamjenski rad mogu nadmašiti cijenu golih komponenti. |
Šta radi optički razdjelnik?
Optički razdjelnik je pasivna komponenta koja raspoređuje ulaznu optičku snagu između dva ili više izlaznih vlakana. Ne pojačava, regeneriše niti elektronski prebacuje signal. Svaki izlaz stoga prima manje optičke snage od ulaza, čak i kada sam uređaj nema gubitke u proizvodnji.
Optički razdjelnici se koriste u FTTH, GPON, XGS-PON, optičkim distributivnim mrežama, nadzornim vezama i drugim tačkama{1}}do-sistemima sa više tačaka. Konfiguracije se mogu napisati kao 1×2, 1×8 ili 2×16, pri čemu prvi broj identifikuje ulazni broj, a drugi broj izlaza.
Uslovispojnicairazdjelnikponekad se preklapaju. Spojnik može kombinovati ili dijeliti optičku snagu, dok se razdjelnik obično koristi kada je primarna svrha distribucija na nekoliko izlaza. Za detaljnije objašnjenje parametara koje dijele ovi uređaji, pogledajte ovaj vodič zaspecifikacije optičkog spojnika i razdjelnika.

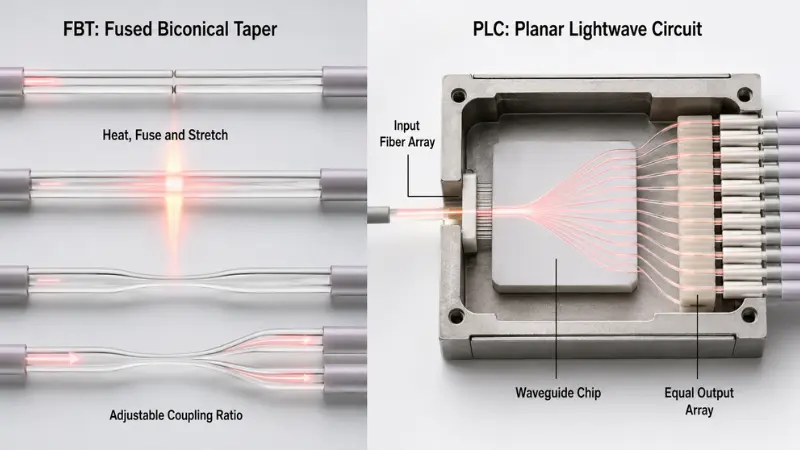

Kako rade FBT i PLC razdjelnici?
FBT Splitter Technology
FBT je skraćenica zaFused Biconical Taper. Tokom proizvodnje, dva ili više optičkih vlakana se poravnavaju, zagrijavaju, spajaju i rastežu kako bi se stvorilo suženo područje spajanja. Proizvodni proces kontrolira kako se optička snaga prenosi između vlakana.
Budući da se spojnica može podesiti, FBT uređaji su posebno korisni za nejednake omjere. Komercijalni proizvodi mogu biti dizajnirani za 50/50, 40/60, 20/80, 10/90 ili druge specificirane distribucije. AFL, na primjer, objavljuje fuzionisane širokopojasne spojnice s dostupnim omjerima spajanja od 5% do 50%. Ovo je{13}}primjer porodice proizvoda, a ne univerzalna specifikacija za svaki FBT uređaj.Službene informacije o širokopojasnom spojniku AFL-apruža odgovarajući obim i detalje o kvalifikacijama.
Kompakt1×2 FBT optički razdjelnikstoga može biti prikladno za slavinu za nadgledanje, granu sa malim-brojem ili aplikaciju gdje dva puta zahtijevaju različite nivoe snage.
FBT performanse se i dalje moraju procijeniti iz stvarnog lista podataka. Neki proizvodi su optimizirani za odabrane prozore valnih dužina, dok su također dostupni kvalificirani širokopojasni dizajni. Nije tačno pretpostaviti da svaki FBT razdjelnik ima istu osjetljivost talasne dužine, temperaturni opseg ili ograničenje broja portova.
PLC Splitter Technology
PLC je skraćenica zaPlanar Lightwave Circuit. PLC razdjelnik koristi optičke valovode formirane na čipu. Niz ulaznih vlakana i izlazni niz vlakana su precizno poravnati sa čipom, povezani i zaštićeni unutar konačnog pakovanja.
Ova struktura je vrlo pogodna za jednaku distribuciju snage na mnoge izlaze. Objavljena porodica razdjelnika AFL PLC-a, na primjer, specificira rad na 1260–1650 nm, čak i podjelu preko njegovog navedenog propusnog opsega, niskog PDL-a i konfiguracija koje se protežu od 1×4 do 2×32. Ove brojke se odnose na tu porodicu proizvoda i ne treba ih tretirati kao garancije za svaki PLC razdjelnik.AFL-ova specifikacija PLC razdjelnikatakođer navodi da njegove navedene vrijednosti gubitka{0}}umetanja isključuju konektore.
Kupci mogu pregledati dostupneAsortiman proizvoda PLC razdjelnikakada se podudaraju broj portova, konektor, pigtail i zahtjevi paketa.

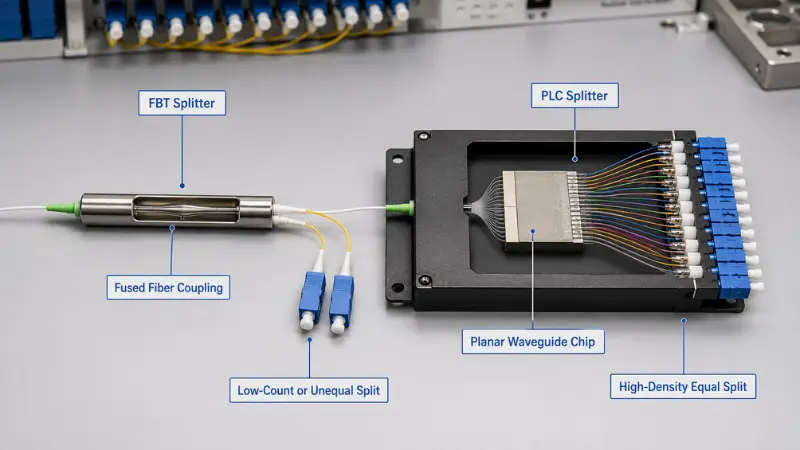

Poređenje FBT razdjelnika i PLC razdjelnika
| Faktor poređenja | FBT Splitter | PLC Splitter |
|---|---|---|
| Optička struktura | Spojena i konusna optička vlakna | Krug talasovoda sa poravnatim ulaznim i izlaznim nizovima vlakana |
| Tipičan podijeljeni uzorak | Jednako ili nejednako | Najčešće jednake |
| Najjača primena | Mali{0}}broj grana i asimetričnih slavina | Jednaka,-distribucija visoke gustine |
| Ponašanje talasne dužine | Jako ovisi o odabranom dizajnu proizvoda i prozoru valne dužine | Širokopojasni proizvodi su obično dostupni za pristupne mreže s jednim{0}}načinom |
| Visoki izlazni broj | Može zahtijevati nekoliko faza spajanja, povećavajući kumulativni gubitak i složenost montaže | Pogodno za kompaktne konfiguracije velikog broja-portova- |
| Ujednačenost luke | Specifičan proizvod{0}}i teže ga je kontrolisati u mnogim kaskadnim izlazima | Općenito bolje odgovara kontroli uniformnosti na mnogo jednakih izlaza |
| Veličina paketa | Uređaji{0}}manjeg broja mogu biti kompaktni; više faza može zahtijevati više prostora | Visoki izlazni broj može biti upakovan u kompaktne module |
| Temperaturne i ekološke performanse | Zavisi od paketa i kvalifikacije | Zavisi od paketa i kvalifikacije |
| Tendencija troškova | Može biti ekonomično za jednostavne dizajne s malo-broja ili nejednake dizajne | Često pruža bolju vrijednost kao jednak broj portova i povećanje gustine |
| Uobičajena upotreba mreže | Nadgledanje, arhitektura dodira i odabrana distribucija s malim-brojem | FTTH, GPON, XGS-PON i ODN distribucija visoke- |
Tabela opisuje tendencije dizajna, a ne ugovorna ograničenja. Nisko-kvalitetni PLC razdjelnik može raditi lošije od dobro-kvalifikovanog FBT spojnika. Tehnološka oznaka nije zamjena za potpunu specifikaciju i izvještaj o ispitivanju.
Optički parametri koji odlučuju o performansama
| Parametar | Šta to znači | Kako to uporediti |
|---|---|---|
| Maksimalni gubitak umetanja | Najveći dozvoljeni gubitak od ulaznog do izlaznog porta | Koristite zagarantovanu maksimalnu vrijednost i potvrdite da li su konektori uključeni. |
| Uniformitet | Razlika između najboljih i najgorih izlaznih portova | Koristite maksimalnu dozvoljenu varijaciju, a ne samo prosječnu izlaznu snagu. |
| PDL | Varijacija gubitaka uzrokovana promjenama u stanju polarizacije | Uporedite maksimalni PDL za specificiranu talasnu dužinu i temperaturni opseg. |
| Povratni gubitak | Mjera optičke refleksije koja se vraća prema izvoru | Veće vrijednosti{0}}povratnih gubitaka općenito ukazuju na nižu refleksiju. |
| Usmjerenost | Izolacija između optičkih puteva ili izlaznih portova | Provjerite garantovanu minimalnu vrijednost i primjenjive uvjete ispitivanja. |
| Gubitak{0}}zavisan od talasne dužine | Varijacija u insercionom gubitku u radnom opsegu talasnih dužina | Potvrdite cijeli radni opseg umjesto da provjeravate samo jednu testnu talasnu dužinu. |
| Gubitak{0}}zavisan od temperature | Promjena u umetnom gubitku kako se temperatura komponente mijenja | Nemojte brkati navedeni radni opseg sa zagarantovanom optičkom stabilnošću u tom opsegu. |
| Gubitak konektora | Dodatni gubitak uveden zbog fabrički{0}}instaliranih konektora i spajanja na terenu | Potvrdite da li je specifikacija razdjelnika za gola vlakna, pigtaile ili kompletan spojni sklop. |
Gubitak umetanja zaslužuje posebnu pažnju. Objavljena vrijednost može opisati samo goli razdjelnik, dok drugi dobavljač može uključiti tvornički{1}}instalirane konektore. Te dvije vrijednosti se ne mogu direktno porediti.
Poliranje konektora takođe utiče na refleksiju i kompatibilnost parenja. SC/APC je uobičajen u pristupnim mrežama gdje je kontrola refleksije važna, ali ispravan interfejs mora odgovarati opremi, adapteru i postojećem postrojenju. APC i UPC krajnje strane ne bi trebalo da se direktno spajaju. Ovaj vodič zaPoliranje PC, UPC i APC konektoraobjašnjava mehaničke razlike i razlike{0}}povratnih gubitaka.
Kako omjer podjele utječe na optički gubitak?
Čak i idealan pasivni razdjelnik mora podijeliti dostupnu snagu. Za jednak razdjelnik 1×N, teoretski gubitak cijepanja je:
Idealan gubitak pri cijepanju=10 × log10(N)
| Jednak Split | Približan idealan gubitak |
|---|---|
| 1×2 | 3,0 dB |
| 1×4 | 6,0 dB |
| 1×8 | 9,0 dB |
| 1×16 | 12,0 dB |
| 1×32 | 15,1 dB |
| 1×64 | 18,1 dB |
Ovo su matematički minimumi. Stvarni maksimalni gubitak umetanja je veći jer proizvedeni uređaj unosi višak gubitka, gubitak prijelaza i, gdje je primjenjivo, gubitak konektora.
Reprezentativne opcije proizvoda uključuju a1×2 PLC razdjelnik, 1×8 PLC razdjelnik, 1×16 PLC razdjelnik, 1×32 PLC razdjelniki1×64 PLC razdjelnik. Njihova stvarna ograničenja moraju se uzeti iz odgovarajuće odobrene specifikacije, a ne iz gornje teorijske tabele.

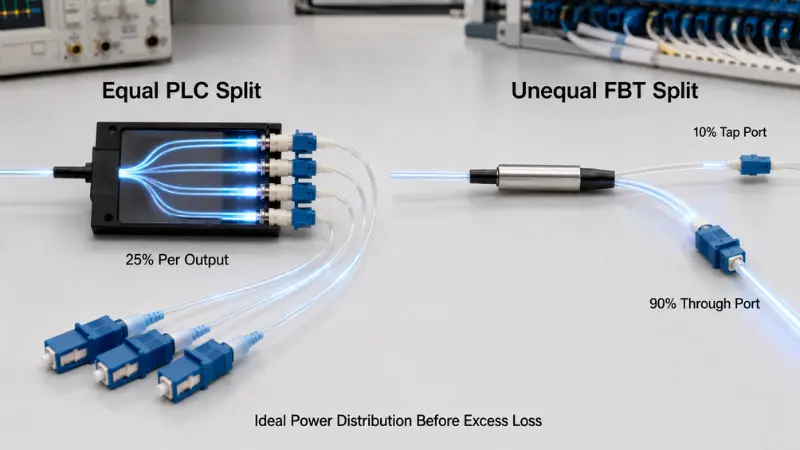

Nejednak FBT Split gubitak
Za nejednaku granu koja prima razlomakpod ulazne snage, idealni gubitak grane je:
Idealni gubitak grane=−10 × log10(p)
Za teoretsku podjelu 10/90:
- Grana od 10% ima idealan gubitak od 10,0 dB.
- Grana od 90% ima idealan gubitak od približno 0,46 dB.
Stvarni gubitak umetanja na oba puta bit će veći jer spojnica ima višak gubitaka i dozvoljenu toleranciju{0}}odnosa spajanja. Specifikacija nabavke bi stoga trebala identificirati priključak za slavinu, kroz priključak, toleranciju spajanja i maksimalni gubitak za svaki put.
Ova razlika je razlog zašto FBT ostaje relevantan u dugim ili razgranatim izgledima pristupa. Detaljnija rasprava o aplikaciji dostupna je u ovom vodiču zaneuravnotežena podjela za ruralne FTTH projekte.

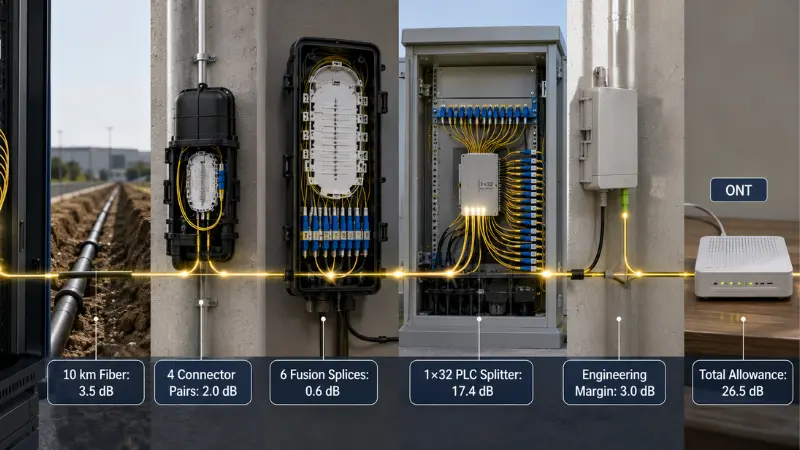

Radni primjer: 1×32 PLC optički budžet
Ovo je ilustrativni proračun, a ne univerzalni PON dizajn. Svaka vrijednost mora biti zamijenjena stvarnom specifikacijom kabela, komponenti i opreme za projekt.
| Loss Item | Primjer pretpostavke | Izračunati dodatak |
|---|---|---|
| Slabljenje vlakana | 10 km × 0,35 dB/km | 3,5 dB |
| Povezani parovi konektora | 4 × 0,5 dB | 2,0 dB |
| Fusion spojevi | 6 × 0,1 dB | 0,6 dB |
| 1×32 PLC razdjelnik | 17,4 dB maksimalno, na osnovu jedne objavljene familije proizvoda bez{1}}razdjelnika | 17,4 dB |
| Inženjering i margina starenja | Pretpostavka projekta | 3,0 dB |
| Ukupna naknada za put | 26,5 dB |
Broj razdjelnika od 17,4 dB dolazi iz jednog AFL PLC lista sa podacima i eksplicitno isključuje konektore. Uključen je samo radi demonstracije metode izračunavanja.
Ako odabrana kombinacija OLT i ONT pruža provjereni optički budžet od 29 dB pod primjenjivim radnim uvjetima, ovaj primjer ostavlja 2,5 dB nakon navedenog inženjerskog dodatka. Ako je budžet opreme manji, put je duži ili se dodaju dodatne veze, dizajn može propasti.
Za pravilan proračun treba koristiti:
- Maksimalni gubitak komponente umjesto tipičnog gubitka
- Najduži planirani optički put
- Najgori izlazni port razdjelnika
- Ispravno prigušenje vlakana -zavisno od talasne dužine
- Svi konektori, adapteri i tačke spajanja
- Stvarna OLT i ONT optička klasa
- Dogovorena margina za inženjering i starenje
Centralizirano naspram kaskadnog razdvajanja
| Arhitektura | Prednosti | Rizici i zamjene{0}} |
|---|---|---|
| Centralizovano razdvajanje | Jedna glavna faza razdjelnika, jednostavnije računovodstvo gubitaka, lakše upravljanje lukom i manje pasivnih faza | Može zahtijevati više distributivnih vlakana i pažljivo postavljanje lokacije centralnog razdjelnika |
| Kaskadno razdvajanje | Može postaviti manje podijeljene stepenice bliže grupama pretplatnika i podržati rasporede distribuirane mreže | Dodaje stepene razdjelnika, priključne tačke, kumulativni višak gubitaka i složenost rješavanja problema |
Razdjelnik 1×4 praćen razdjelnikom 1×8 stvara ukupni split 1×32, ali gubitak putanje nije ograničen na 15,1 dB idealnu podjelu 1×32. Dizajn mora dodati specificirani gubitak umetanja oba stepena razdjelnika, zajedno sa vezama i spojevima između njih.
CommScope dokumentuje PLC module sa malim-brojem u distribuiranim split arhitekturama gdje je još jedan razdjelni stepen instaliran dalje u vanjsko postrojenje. Ovo pokazuje da se PLC proizvodi sa malim-brojem mogu koristiti iu kaskadnim dizajnom; arhitekturu ne treba zaključivati samo iz naziva tehnologije.
Kada je FBT razdjelnik bolje prikladan?
FBT treba prvo procijeniti kada je potrebna distribucija snage nejednaka. Praćenje slavina, etablirane ruralne podružnice i veze sa namjerno različitim budžetima filijala jači su razlozi za odabir FBT-a nego jednostavno poređenje njegove nabavne cijene sa PLC-om.
FBT također može biti prikladan za podjelu malog{0}}broja na jasno definiranoj talasnoj dužini, posebno kada projekat ne zahtijeva široku kompatibilnost sa više-talasnih dužina ili buduću migraciju kroz isti pasivni put.
Prije odobrenja provjerite:
- Dizajniran prozor talasne dužine
- Odnos spoja i tolerancija odnosa
- Maksimalni gubitak umetanja za svaki izlaz
- Gubitak povrata i usmjerenost
- Performanse zavisne od{0} temperature
- Pakovanje, zaštita vlakana i tip konektora
Nemojte odbijati svaki FBT uređaj jer koristi fuzioniranu tehnologiju. Kvalificirani širokopojasni FBT proizvodi postoje, a njihov učinak treba ocijeniti na osnovu specifičnog lista podataka i dokaza o pouzdanosti. S druge strane, nemojte koristiti FBT proizvod sa uskim-prozorom u mreži čiji budući zahtjevi za talasnu dužinu nisu definirani.
Kada je PLC razdjelnik bolji
PLC je općenito praktičniji izbor kada projekt zahtijeva mnogo jednakih izlaza, kompaktno pakovanje i kontroliranu uniformnost portova-do-portova. Ovi uslovi su uobičajeni u FTTH distribuciji koristeći 1×8, 1×16, 1×32 i 1×64 konfiguracije.
PLC je također jači kandidat kada ista pasivna infrastruktura mora podržavati nekoliko pristupnih{0}}planova talasnih dužina mreže. Zahtjevi fizičkog-sloja za GPON i XGS-PON su definirani u primjenjivimITU-T G.984.2 GPON preporukaiITU-T G.9807.1 XGS{2}}PON preporuka. Dizajneri bi trebali koristiti trenutne specifikacije opreme i primjenjive preporuke umjesto da pretpostavljaju da svaka mreža koristi isti plan talasne dužine ili optički budžet.
PLC nije automatski proizvod na otvorenom. Čelična cijev, ABS modul ili kaseta i dalje moraju biti zaštićeni unutar kućišta prikladnog za instalaciju. Pouzdanost ovisi o kompletnoj montaži, uključujući pigtails, vučno rasterećenje, konektore, adaptere, brtvljenje i ekološku kvalifikaciju.
Proces odabira razdjelnika u sedam-korak
- Definirajte distribuciju energije:Odredite jednake ili nejednake izlaze, broj ulaza, izlazni broj i sve potrebne priključke ili portove.
- Navedite sve trenutne i planirane talasne dužine:Uključite zahtjeve uzvodno, nizvodno, prekrivanje i migraciju.
- Odaberite podijeljenu arhitekturu:Uporedite centralizovane i kaskadne dizajne, ne samo konačni broj pretplatnika.
- Izračunajte najgori{0}}optički budžet:Koristite maksimalne gubitke, najdužu rutu i najslabiji izlaz razdjelnika.
- Definirajte okruženje instalacije:Navedite upotrebu u zatvorenom ili na otvorenom, raspon temperature, vlažnost, zatvorenost, rukovanje i očekivani vijek trajanja usluge.
- Odaberite paket i konektor:Uskladite modul sa ležištem za spajanje, priključnom kutijom, ormarićem, ODF-om ili stalkom.
- Pregledajte kvalitetnu dokumentaciju:Zatražite zagarantovane specifikacije, ispitne talasne dužine, serijalizovane izvještaje i primjenjive dokaze o kvalifikaciji.
Za projekte koji uključuju razdjelnike, adaptere, pigtaile, priključne kutije i patch kabele u istoj specifikaciji materijala,Vodič za nabavku pasivnih komponenti FTTHpruža širi okvir kupovine.
Izbor paketa i konektora
| Vrsta paketa | Tipična instalacija | Glavna korist | Glavno razmatranje |
|---|---|---|---|
| Gola vlakna | Integrirani modul, zaštićeno ležište za spajanje ili prilagođeni sklop | Najmanji otisak | Zahtijeva kontrolirano rukovanje i potpunu vanjsku zaštitu |
| Čelične cijevi ili bez blokova | Posuda za spajanje, zatvarač ili kompaktna razvodna kutija | Poboljšana mehanička zaštita sa kompaktnom formom | Usmjeravanje vlakana i radijus savijanja ostaju kritični |
| ABS modul | Zidna kutija, ormar ili zaštićeno vanjsko razvodno kućište | Obloženi pigtailovi i jača zaštita komponenti | Koristi više prostora nego uređaj sa golim ili čeličnim-cijevima |
| LGX ili uključite{0}}kasetu | Modularni ormar, ODF ili razvodni okvir | Brza zamjena, jasna identifikacija porta i plug{0}}and-instalacija | Zahtijeva kompatibilne dimenzije kućišta i raspored adaptera |
| Rack{0}}razdjelnik | Centralna kancelarija, prostorija za opremu ili -regal velike gustine | Organizirani prednji pristup i veliki kapacitet luka | Zauzima prostor u racku i dodaje adapterske veze |
Ovaj pregledTipovi PLC razdjelnikamože pomoći da se optička komponenta uskladi s njenim kućištem. Razdjelnik namijenjen za zidnu{1}}distribuciju pristupa također može biti integriran u odgovarajuće kućište kao što jeRazvodna kutija sa 24 jezgra, pod uslovom da kapacitet ležišta, broj adaptera, zahtevi za usmeravanje kablova i zaptivanje odgovaraju projektu.
Povezani razdjelnici smanjuju rad-spajanja na terenu i pojednostavljuju zamjenu, ali svaki spojeni par dodaje gubitke i zahtijeva-inspekciju sa strane. Nezavršeni pigtailovi mogu smanjiti tačke adaptera, ali zahtijevaju opremu za spajanje-opremu za spajanje, obučene instalatere i zaštićeno skladište za spajanje.
Kako uporediti listove sa podacima o dobavljačima?
| Stavka za zahtjev | Šta dobavljač treba da navede | Rizik ako nedostaje |
|---|---|---|
| Konfiguracija | 1×N ili 2×N, jednak ili nejednak odnos, identifikacija porta | Isporučeni uređaj možda ne odgovara mrežnoj arhitekturi. |
| Radna talasna dužina | Kompletan garantovani opseg talasnih dužina | Gubitak može biti prihvatljiv na jednoj talasnoj dužini, ali ne i preko zahtevanog opsega usluge. |
| Gubitak umetanja | Maksimalni gubitak za svaku konfiguraciju i da li su konektori uključeni | Ponude dobavljača se ne mogu porediti na istoj osnovi. |
| Uniformitet | Maksimalna varijacija gubitka porta-do-porta | Jedna grana pretplatnika može imati znatno manju maržu od ostalih. |
| PDL | Maksimalna vrijednost i uvjeti ispitivanja | Varijacije performansi mogu biti skrivene iza prosječne brojke gubitka{0}}umetanja. |
| Gubitak povrata i usmjerenost | Garantovane minimalne vrednosti | Performanse refleksije i izolacije porta ostaju nepoznate. |
| Temperaturne performanse | Radni raspon i dozvoljena optička promjena u tom rasponu | Široka oznaka temperature možda neće predstavljati stabilne optičke performanse. |
| Pakovanje i vlakna | Dimenzije, tip vlakna, premaz, jakna, dužina pigtaila i zahtjevi za savijanjem | Uređaj možda neće odgovarati predviđenoj ladici, kutiji ili stalku. |
| Specifikacija konektora | Tip konektora, poliranje, kvaliteta i da li ispitivanje uključuje konektor | Tokom instalacije može doći do neočekivanog gubitka ili problema s kompatibilnošću. |
| Izveštaj o testiranju | Testirajte talasne dužine, rezultate pojedinačnih portova, serijski broj i datum testiranja | Isporučeni proizvod se ne može pratiti do prijavljenih mjerenja. |
GR-1209 i GR-1221 Zahtevi
GR-1209 i GR-1221 se obično pominju zajedno kada dobavljači raspravljaju o kvalifikaciji pasivne optičke komponente i dugoročnom osiguranju pouzdanosti. Tvrdnja kao što je "Telcordia usklađena" treba da identifikuje:
- Primjenjivi standard i problem
- Testirana konfiguracija proizvoda
- Laboratorija za ispitivanje
- Opseg ispitivanja i primjenjivi odjeljci
- Odnosi li se rezultat na golu komponentu ili kompletan spojni sklop
Dolazna inspekcija i testiranje
- Potvrdite identitet proizvoda:Provjerite tehnologiju, konfiguraciju, omjer, valnu dužinu, vlakno, dužinu pigtaila, poliranje konektora, serijski broj i etiketu.
- Pregledajte pakovanje i vlakna:Potražite zgnječene cijevi, labavo rasterećenje zatezanja, oštre krivine, oštećene omote, izložena vlakna ili neispravan broj priključaka.
- Pregledajte i očistite krajnje strane konektora:Nemojte povezivati kontaminirani razdjelnik na test set ili mrežu pod naponom.
- Postavite referencu i izmjerite svaki izlaz:Koristite stabilan izvor i kalibrirani mjerač optičke snage na specificiranim ispitnim talasnim dužinama. Zabilježite gubitak svakog porta i izračunajte uniformnost na osnovu najboljih i najgorih rezultata.
- Uporedite rezultate sa ugovornim ograničenjima:Nemojte koristiti generičku internet tabelu kao standard za prolaz ili neuspjeh.
- Zadržite evidenciju koja se može pratiti:Sačuvajte nalog za kupovinu, seriju, serijski broj, test talasnu dužinu, identifikaciju ispitne opreme, operatera i datum inspekcije.
Normalna provjera prijema pomoću merača izvora i snage može potvrditi gubitak umetanja i ujednačenost. Nezavisni PDL, povrat-gubitak ili provjera okoliša mogu zahtijevati namjensku opremu, kvalifikovanu laboratoriju ili evidenciju o kvalifikacijama dobavljača.
Pet uobičajenih grešaka pri odabiru
- Odabir samo po jediničnoj cijeni:Jeftinija gola komponenta može zahtijevati više spajanja na terenu, prostora u kućištu, rada i rješavanja problema.
- Poređenje tipičnog gubitka sa maksimalnim gubitkom:Tipična vrijednost opisuje očekivani učinak; maksimalna vrijednost definira ugovorno ograničenje. Oni nisu zamjenjivi.
- Ignoriranje uključivanja konektora:Specifikacija golog razdjelnika ne može se uporediti direktno sa spojenim modulom osim ako su granice mjerenja iste.
- Pod pretpostavkom da je svaki PLC razdjelnik superioran:Kvalitet čipa, poravnanje{0}} niza vlakana, pakovanje, konektori i testiranje određuju gotov rezultat.
- Zaboravljanje budućih talasnih dužina i promjena arhitekture:Razdjelnik koji radi za trenutnu uslugu može ograničiti kasniju migraciju ili preklapanje PON-a.
Predložak specifikacije RFQ
Sljedeći blok se može prilagoditi za upit dobavljača:
Potrebna tehnologija: FBT / PLC / preporuka dobavljača
Konfiguracija ulaza i izlaza: 1×__ / 2×__
Podijeljeni uzorak: jednako / nejednako __% / __%
Radni opseg talasnih dužina: __
Maksimalni gubitak umetanja: __ dB, konektori uključeni / isključeni
Maksimalna uniformnost: __ dB
Maksimalni PDL: __ dB
Minimalni povratni gubitak: __ dB
Minimalna usmjerenost: __ dB
Vrsta i dimenzije pakovanja: __
Vrsta vlakna i dužina pigtaila: __
Vrsta konektora i poliranje: __
Radna i temperatura skladištenja: __
Okruženje za instalaciju: unutarnje / vanjsko kućište / zatvaranje / stalak
Potreban izvještaj o ispitivanju: pojedinačno / serija
Potrebni dokazi o pouzdanosti ili kvalifikaciji: __
Obavezno označavanje i praćenje serijskog{0}}broja: __
Često postavljana pitanja
P: Što je bolje, FBT ili PLC?
O: FBT je obično bolja početna tačka za mali-broj ili nejednaku distribuciju energije. PLC je općenito bolja početna tačka za jednaku,-podjelu velike gustine u širokom navedenom opsegu talasnih dužina. Konačan odgovor ovisi o zagarantovanoj specifikaciji proizvoda i kompletnom optičkom budžetu.
P: Da li je PLC uvijek manji gubitak od FBT-a?
O: Ne. Neizbježni teoretski gubitak je određen načinom na koji je optička snaga podijeljena. PLC obično nudi veću uniformnost i efikasnost pakovanja za mnogo jednakih izlaza, ali stvarni gubitak umetanja se mora uporediti korišćenjem maksimalnih vrednosti pod istim uslovima ispitivanja.
P: Da li 1×32 Splitter dodaje samo 15,1 DB?
O: Ne. Približno 15,1 dB je idealan matematički gubitak podjele snage podjednako između 32 izlaza. Stvarni razdjelnik dodaje višak gubitaka, a kompletna putanja također može uključivati konektore, adaptere, spojeve, slabljenje vlakana i inženjersku marginu.
P: Mogu li se FBT razdjelnici koristiti u PON mrežama?
O: Mogu se koristiti kada njihov omjer podjele, raspon talasnih dužina, gubitak umetanja, ekološke performanse i arhitektura odgovaraju mreži. PLC je češći za veliki-broj jednakog FTTH cijepanja, ali FBT može poslužiti mali-broj ili asimetrične grane.
P: Mogu li PLC razdjelnici biti kaskadni?
O: Da. PLC razdjelnici se mogu koristiti u centraliziranim ili kaskadnim rasporedima. Svaka faza mora biti posebno uključena u optički budžet, a dodatne priključne tačke treba uzeti u obzir u održavanju i izolaciji kvara.
P: Da li da odaberem spojeni ili spojni{0}}razdjelnik spreman?
O: Odaberite modul sa konektorima kada su brza instalacija, zamjena i pristup portovima prioritet. Odaberite uređaj koji je-spreman za spajanje kada je važnije smanjenje tačaka adaptera i integracija razdjelnika u zaštićenu ladicu za spajanje.
Zaključak
Odluka o FBT razdjelniku u odnosu na PLC razdjelnik počinje s potrebnom distribucijom snage. Nejednak nadzorni dodir ili jednostavna grana sa malim-brojem često ukazuje na FBT. Jednaka-distribucija FTTH velike gustine, kompatibilnost široke talasne dužine i kontrolisana uniformnost porta generalno ukazuju na PLC.
Izbor tehnologije je samo prvi korak. Pouzdana odluka također zahtijeva maksimalni gubitak umetanja, uniformnost, pokrivenost talasnom dužinom, ograničenja okoline, paket, konektor, testnu dokumentaciju i potpuni-optički budžet u najgorem slučaju.
Navođenje ovih zahtjeva u RFQ smanjuje dvosmislenost ponude i podržava pouzdaniji dizajn mreže. Kupci projekta mogudostaviti specifikaciju splitera na tehnički pregled i pregled ponudekada se definišu potrebni odnos, paket, konektor i radni uslovi.
