Šta je ODF? Okvir optičke distribucije objašnjen

Okvir za distribuciju optičkih vlakana, obično skraćen na ODF i ponekad nazvan optički distributivni okvir, je strukturirana tačka na kojoj se optički kablovi završavaju, spajaju, spajaju i štite. ODF-ove ćete pronaći u telekom sobama, FTTH mrežama, podatkovnim centrima, poslovnim zgradama i industrijskim komunikacijskim sistemima. Ovaj vodič je napisan iz perspektive inženjera koji podržavaju optičku distributivnu mrežu (ODN) i projekte pristupa optičkim vlaknima, tako da cilj nije samo navesti ODF tipove koji postoje, već i da vam pomogne da uskladite okvir s vašim brojem vlakana, prostorom za instalaciju, formatom konektora, zahtjevima za spajanje i dugoročnim-planom proširenja.

Kada kupci upoređuju opcije, praktično pitanje je rijetko "koji su tipovi dostupni?" Obično je "koji ODF tip zapravo odgovara mojoj web lokaciji i šta treba da potvrdim sa dobavljačem pre nego što naručim?" Odjeljci ispod odgovaraju na oba, a članak se završava vodičem za odabir, kontrolnom listom specifikacija, primjerima konfiguracije i često postavljanim pitanjima.

Šta je anOptički distributivni okvir(ODF)?

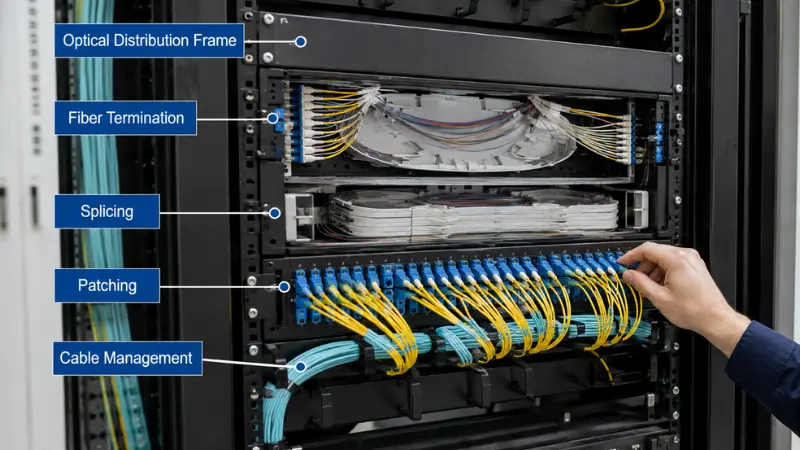

Okvir za optičku distribuciju je kućište za upravljanje vlaknima koje se koristi za završetak, spajanje, spajanje, zaštitu i organiziranje optičkih vlakana. Dolazni kablovi su povezani na odlazna vlakna, pigtaile, patch kablove ili pasivne komponente kao što su razdelnici, a svaka veza je označena, zaštićena i dostupna za održavanje umesto da je ostavljena u kutiji.

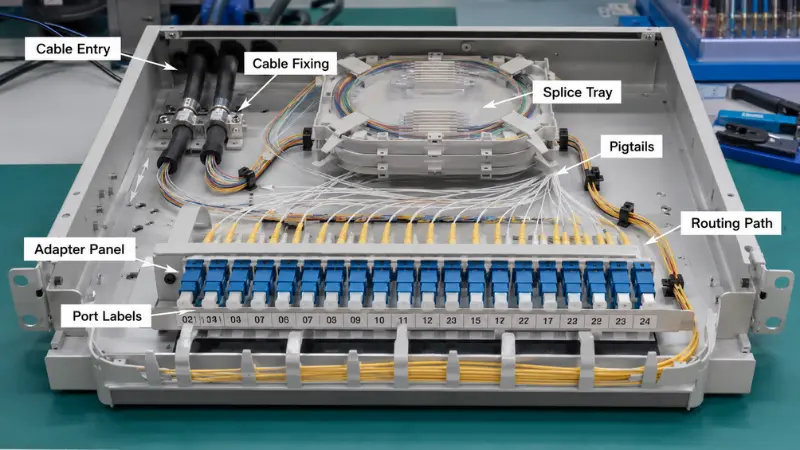

U svakodnevnom radu, dobro-dizajniran ODF podržava završetak vlakana, zaštitu od spajanja fuzije, usmjeravanje patch kabela, skladištenje kablova, zaštitu konektora i testiranje ili rekonfiguraciju mreže. Razlog zbog kojeg je ovo važno je konkretan, a ne kozmetički: kada se kvar pojavi izvan radnog vremena, okvir s jasnim brojevima priključaka i dostupnim ležištima za spajanje omogućava tehničaru da izolira i popravi vezu za nekoliko minuta, dok prenatrpan, neoznačeni okvir pretvara isti posao u sate ručnog praćenja vlakana. Mnoge iste funkcije završetka i zaštite također se pojavljuju u kompaktnom oblikuoptički terminal i razvodne kutijekoristi se bliže pretplatniku, zbog čega je lako pobrkati dvije porodice proizvoda. Kasnije se vraćamo na tu razliku.

Glavne vrste optičkih distributivnih okvira

ODF-ovi se mogu grupirati prema načinu montaže, okruženju instalacije, kapacitetu, unutrašnjoj strukturi i primjeni. Najčešće kategorije su montaža na stalak, zidna montaža, vanjska, DIN šina, PLC razdjelnik i modularni okviri visoke{1}}gustine. Svaki odjeljak ispod pokriva koji je tip, gdje se uklapa i jedan praktičan detalj koji se često zanemaruje prilikom odabira.

Rack Mount ODF

ODF za montažu na rack se instalira u standardni 19-inčni stalak za opremu i predstavlja radnu snagu za telekom sobe, centre podataka, centralne urede, server sobe i kablovsku mrežu preduzeća. Obično se nudi u visinama od 1U, 2U, 3U ili 4U i savršeno se integriše sa prekidačima, ruterima i patch panelima pored njega. Kao grubi vodič, jedinica od 1U često nosi do 24 vlakna, jedinica od 2U oko 48 do 96 vlakana, a jedinica od 3U do 4U 96 do 144 vlakna ili više. Ove brojke se značajno kreću s formatom adaptera, tako da će okvir koji koristi LC ili MPO panele visoke gustine stati daleko više vlakana po U nego onaj koji koristi SC.

Detalj koji odlučuje o dugoročno-upotrebljivosti je izbor između fiksnog i dizajna kliznih ladica. Fiksni okvir je jednostavniji, stabilniji i jeftiniji, što odgovara stabilnim okosnim vezama koje se rijetko mijenjaju. Klizna ladica omogućava da se ladica povuče naprijed radi spajanja i pregleda, što je bolji izbor na bilo kojem okviru koji će se često pomicati, dodavati i mijenjati. Prije nego što odredite klizni tip, provjerite ima li dovoljno prostora ispred stalka da se fioka u potpunosti izvuče, jer je okvir velike-gustine koji se ne može otvoriti u uskom prolazu teško održavati.

Zidni nosač ODF

ODF za montažu na zid se fiksira direktno na zid, a ne da sedi unutar stalka, tako da je prirodan izbor tamo gde ne postoji stalak ili gde je malo prostora: male telekom sobe, poslovne zgrade, podrumi stanova, spratne distribucione tačke i FTTH ulazi u zgrade. Obično je kompaktan, zaključan i prikladan za umjereni broj vlakana kao što je 12, 24 ili 48 jezgara.

Prilikom odabira zidne jedinice, smjer ulaza kabela je važniji nego što se na prvi pogled čini. Okvir montiran u uski uspon ili okno često treba donji ili bočni ulaz, a ne zadnji, jer jednostavno nema prostora iza kutije za provođenje kabla bez oštrog savijanja. Prije naručivanja, a ne nakon što je kutija već na zidu, potvrdite smjer ulaska, kapacitet unutrašnjeg ležišta za spajanje, raspored adapterske ploče i raspoloživi prostor za namotavanje vlakana.

Outdoor ODF

Vanjski ODF završava i distribuira vlakna na izloženim ili polu{0}}izloženim lokacijama kao što su FTTH pristupne tačke, vanjski telekomunikacioni ormari, distribucija postavljena na stub-, ruralna širokopojasna i industrijska mjesta. Za razliku od unutarnjeg okvira, vanjska jedinica živi ili umire na svom ekološkom zaptivaču, tako da je broj priključaka samo polovina specifikacije.

Broj za sidrenje je stepen zaštite od ulaska definisan u međunarodnom standarduIEC 60529 (IP kod). U praktičnom smislu, IP54 znači da je-zaštićen od prašine i otporan na prskanje vode, što može odgovarati zaklonjenom ili ormari-montiranom položaju; IP65 znači prašinu{5}}otporan i zaštićen od-mlaza vode niskog pritiska, što je realniji minimum za okvir koji je potpuno izložen vremenskim prilikama; i IP66 do IP68 dodaju jače mlaznice ili privremeno uranjanje. Imajte na umu da viša ocjena potapanja ne podrazumijeva automatski otpor na mlaz, jer su to dva odvojena testa, tako da lokacija koja vidi i kišu i stajaću vodu može trebati dvostruku ocjenu. Uz IP broj, provjerite UV otpornost, dizajn kabelske uvodnice, otpornost kućišta na koroziju, način zaključavanja i način upravljanja kondenzacijom. Loše zatvoren vanjski okvir jedan je od najčešćih uzroka kvarova-vezanih za vlagu godinama nakon instalacije.

DIN šina ODF

ODF na DIN šinu je kompaktna jedinica koja se postavlja na DIN šinu unutar električnog ormarića ili industrijskog kontrolnog kućišta, a izgrađena je za nizak broj vlakana u automatizacijskim sistemima, energetskim komunikacijama, opremi za pametnu mrežu, transportnim kontrolnim ormarićima i fabričkim mrežama. Njegova vrijednost je integracija: donosi završetak i zaštitu vlakana u istu ploču kao i električne instalacije bez potrebe za posebnim rackom.

Za industrijski rad, gledajte dalje od broja vlakana do mehaničkog okruženja. Vibracije, raspoloživa dubina ormarića, zahtjevi za uzemljenjem i rasterećenje kabela sve utiču na to da li će okvir ostati pouzdan, a usmjeravanje vlakana treba urediti tako da tehničar može doći do konektora bez ometanja obližnjih provodnika napajanja.

PLC Splitter ODF

PLC razdjelnik ODF sadrži pasivne optičke razdjelnike unutar okvira tako da je jedno fider vlakno podijeljeno na mnogo pretplatničkih vlakana, što ga čini osnovnim gradivnim blokom FTTH, GPON i EPON pristupnih mreža standardiziranih u referencama kao što suITU-T G.984 GPON preporuke. Jedan okvir može kombinovati završetak, instalaciju razdelnika, zakrpe i upravljanje kablovima, što održava postavljanje pasivne optičke mreže urednim. Tipične konfiguracije se kreću od 1×8 do 1×32 ili 1×64, a pravi omjer zavisi od budžeta veze i gustine pretplatnika projekta.

Vrijedi planirati dvije inženjerske točke. Prvo, omjer podjele pokreće raspored portova i prostor za održavanje, jer 1×32 razdjelnik hrani daleko više izlaznih adaptera od 1×8, a tim izlazima je potreban prostor za zakrpanje i označavanje bez gužve. Također pomaže da se rano odluči između centraliziranog dijeljenja na jednom čvoru i distribuiranog dijeljenja preko mreže, što je kompromis-dobro objašnjen u ovom pregleduvrste optičkih razdjelnika. Drugo, implementacije PON-a skoro uvijek koriste ugao-polirane (APC) konektore. Razlog je povratni gubitak: refleksije u zajedničkom pasivnom stablu degradiraju kvalitet signala za svakog pretplatnika na grani, a krajnje strane APC-a potiskuju te refleksije daleko bolje od ravnih-poliranih. Potvrdite omjer razdjelnika, poliranje konektora, izgled ulaza i izlaza, raspoloživi prostor u ležištu za spajanje i šemu označavanja prije naručivanja i pregledajtePLC razdjelnikopcije koje odgovaraju tačnom omjeru koji je potreban vašem dizajnu.

Modularni ODF visoke{0}}gustine

Modularni ODF-visoke gustine dizajniran je za veliki broj vlakana u ograničenom prostoru stalka ili poda, i to je standardni izbor za podatkovne centre, centralne urede, kičmu operatera, velike kampuse i tačke agregacije kojima je potreban prostor za rast. Umjesto jednog fiksnog panela, ovi sistemi koriste modularne adapterske ploče, uklonjive kasete, višestruke nosače za spajanje i projektovane staze za usmjeravanje, a obično podržavaju LC ili MPO/MTP interfejse.

Greška koju ovdje treba izbjegavati je odabir isključivo na osnovu maksimalnog broja portova. Pri vrlo velikoj gustoći, povezni kablovi se skupljaju, prednji-pristupni prostor postaje tijesan, a prepun okvir izaziva slučajno isključenje pogrešnog porta tokom održavanja. Odlučujuće pitanje za rad visoke{3}}gustine, uključujući izbor LC-nasuprot- niza pokrivenog u ovompraktični vodič za LC u odnosu na MTP/MPO, je da li tehničari još uvijek mogu doći do portova, upravljati poveznim kablovima i sačuvati radijus savijanja kada je okvir potpuno opterećen.

Tabela za poređenje ODF tipova

Rasponi kapaciteta su samo tipične vrijednosti i razlikuju se prema dizajnu proizvoda, formatu adaptera i konfiguraciji dobavljača. Uvijek potvrdite tačan broj vlakana i opcije panela na tablici sa podacima.

Brzi vodič za odabir ODF-a

Ako vam je potrebno samo brzo usmjeravanje prema pravoj kategoriji, donja tabela prikazuje uobičajene situacije projekta na odgovarajuću početnu točku. Tretirajte ga kao uži izbor, a zatim provjerite detalje koristeći kontrolnu listu niže.

Kako odabrati pravi ODF za vaš projekat?

Odabir ODF-a nije jednostavno odabir kutije sa dovoljno portova. Okvir mora odgovarati cijelom dizajnu, tako da sve faktore ispod treba potvrditi prije kupovine.

Broj vlakana i buduća ekspanzija

Počnite s brojem vlakana koje trebate prekinuti, spojiti ili zakrpiti danas, a zatim dodajte rezervu. Okvir veličine tačno 24 današnja vlakna ne ostavlja prostora kada lokacija naraste na 48, a naknadni kapacitet naknadnog opremanja obično košta više od kupovine sada. U praksi, mnogi projekti rezervišu 20 do 50 posto slobodnog kapaciteta za buduće veze, rezervna vlakna i nadogradnje. Pitajte koliko vlakana ulazi, koliko izlazi, hoće li biti dodato više korisnika ili zgrada i može li kapacitet nosača za spajanje i adaptera apsorbirati taj rast.

Instalacijski prostor

Lokacija u velikoj mjeri diktira vrstu. Postojeći 19-inčni stalak ukazuje na okvir za montiranje na stalak; lokacija sa samo zidnim prostorom ukazuje na okvir za montiranje na zid; vlakno koje prolazi unutar industrijskog ormara ukazuje na okvir DIN šine; a instalacija izložena kiši, prašini ili temperaturnim promjenama isključuje standardnu ​​unutarnju jedinicu u korist vanjske. Izmjerite stvarni raspoloživi prostor, uključujući dubinu police ili razmak ladica, prije nego što se posvetite modelu.

Unutarnje naspram vanjskog okruženja

Unutarnji i vanjski okviri nisu zamjenjivi. Unutrašnje jedinice odgovaraju zaštićenim prostorima kao što su sobe sa opremom, kancelarije i telekom ormari, gde brtvljenje nije prioritet. Vanjskim jedinicama je potrebna odbranjiva zaštita od vlage, prašine, korozije i UV zraka, zbog čega IP ocjena, materijal kućišta, brtvljenje vrata, dizajn žlijezda, struktura zaključavanja i temperaturni raspon pripadaju specifikaciji. Razlike između rukovanja u zatvorenom i na otvorenom, uključujući tipove kablova i usmjeravanje, obrađene su u ovom vodičuunutrašnja i vanjska instalacija fiber kablova. Upotreba unutrašnjeg okvira na otvorenom je čest uzrok smanjene pouzdanosti koji se može izbjeći.

Tip konektora i adaptera

ODF se mogu konfigurisati sa SC, LC, FC ili ST adapterima, a pravi izbor prati postojeće patch kablove, pigtaile i interfejse aktivne opreme. Kao opšti obrazac,SC konektorirasprostranjeni su u telekomunikacijama i FTTH,LC konektoridominiraju-centrom podataka velike gustine i radom preduzeća, FC se pojavljuje u nekim telekomunikacijama i instrumentacijama, a ST opstaje u naslijeđenim mrežama. Potvrdite format prema podudaranjuadapteri za optička vlaknanamjeravate koristiti.

Poljski tip zaslužuje jednaku pažnju. UPC (ravne, blago kupolaste) krajnje strane tipično isporučuju povratni gubitak od oko 50 dB, dok APC (ugao od 8-stepeni) krajnje strane dostižu otprilike 65 dB reflektirajući rasuto svjetlo u oblogu, a ne natrag niz vlakno, zbog čega je APC standard u PON i RF video aplikacijama. To dvoje se ne smije spajati jedno s drugim: veza APC-na-UPC uzrokuje velike gubitke prilikom umetanja i može fizički oštetiti krajnje strane ferule. Ako vagate opcije, ovo objašnjenjePC, UPC i APC tipovi poliranjadetaljno pokriva razlike.

Kapacitet ležišta za spajanje

Ako će se okvir koristiti za spajanje spojeva, unutrašnji kapacitet ležišta mora odgovarati broju vlakana, a ne samo broju adaptera. Česta i frustrirajuća greška je kupovina okvira s puno priključaka za adapter, ali premalo ležišta. Kao pravilo za planiranje, ladica za spajanje obično sadrži 12 ili 24 zaštićena spoja, tako da je za posao od 24-vlakana potrebno otprilike jedan do dva ležišta, za 48-posao vlakana dva do četiri, i tako dalje. Kada posude ponestane, simptomi su predvidljivi: termoskupljajući rukavi nemaju gdje da se smjeste, vlakna se ne mogu umotati unutar svog minimalnog radijusa savijanja, održavanje znači ponovno ometanje postojećih spojeva, a buduće širenje postaje nezgodno. Prema praksama koje su sažete uUdruženje za optička vlakna, kablovi za male prostorije generalno zahtevaju radijus savijanja od oko 25 mm nakon instalacije, a okvir koji ne može da izdrži taj radijus će tiho povećati gubitak umetanja. Planirajte zajedno broj ladica, pohranu u rukavima i putanju usmjeravanja i pregledajte svojefiber pigtailsuz okvir tako da su završeci i ladice kompatibilni. Ako se još uvijek odlučujete između spajanja i konektora{1}}instaliranih na terenu, ovo poređenje odfuziono spajanjeje korisna referenca.

Uvod kablova i pristup za održavanje

Smjer ulaska kablova je stvarno-svjetsko ograničenje, a ne detalj. Okviri podržavaju ulaz sa stražnje, bočne, gornje ili donje strane, a neusklađenost s rasporedom lokacije uzrokuje oštre krivine ili neuredno usmjeravanje. Pristup za održavanje slijedi istu logiku: dizajn klizne ladice ili prednjeg-pristupa je lakši za rad za mreže koje se često mijenjaju, dok je fiksna struktura prihvatljiva za stabilne veze sa malo promjena. Okvir koji na papiru izgleda kompaktno može biti teško servisirati kada su kablovi unutra.

Označavanje i upravljanje kablovima

Jasno označavanje štedi vrijeme tokom kvarova i nadogradnje, a u većim okvirima loše označavanje uzrokuje pogrešne veze, dužu izolaciju kvarova i prekide koji se mogu izbjeći. Dobar okvir omogućava različito numerisanje portova, namenski prostor za etikete, prstenove za usmeravanje kablova za povezivanje, tačke za vezivanje, prostor za skladištenje i razdvajanje dolaznih kablova i patch kablova. Zadržite rutiranje vašegpatch kabloviplanirano od početka, a ne dodano kao naknadno.

Kontrolna lista specifikacija ODF-a prije nego što zatražite ponudu

Priprema ovih detalja prije kontaktiranja dobavljača skraćuje-i-nazad i smanjuje rizik od dobijanja pogrešne konfiguracije.

• Ukupna vlakna koja treba prekinuti sada, plus postotak rezerve za budući rast.
• Unutarnja ili vanjska instalacija, a za vanjsku, ciljna IP ocjena.
• Način montaže: 19--inčni stalak U-visina, zid, stub, DIN šina ili ormar.
• Format konektora i adaptera (SC, LC, FC ili ST) i poliranje (UPC ili APC).
• Tip, dužina i količina pigtail i patch kabla.
• Broj ležišta za spajanje i potreban kapacitet po tacni.
• Odnos razdjelnika i pozicija cijepanja, za PON projekte.
• Smjer ulaza kabla i vanjski prečnik kabla ili veličina uvodnice.
• Šema označavanja i{0}}numeracije portova.
• Fiksna ili klizna konstrukcija, i potrebna pristupna strana.

Primjeri ODF konfiguracija

Tri anonimna scenarija pokazuju kako se gore navedeni faktori kombinuju u praksi.

Mala FTTH zgrada distributivna tačka

Za 24 vlakna sa SC/APC pigtailima unutar uspona, obično je dovoljan kompaktni ODF za montažu na zid sa dva nosača za spajanje i donjim ili bočnim ulazom za kabl. Rezerviranje nekoliko rezervnih priključaka ostavlja prostor za dodatne jedinice u zgradi bez dodavanja drugog okvira.

Agregacija data centra

Za 96 vlakana na LC-u u prometnom prolazu, 2U visoke gustine-kliznog nosača za montiranje na stalak sa prednjim pristupom i dvostrukim ulazom za kablove omogućava rukovanje krpljenjem i štiti radijus savijanja pod velikim opterećenjem-kablovom. Klizna ladica je ovdje važna jer su promjene česte.

Ruralni FTTH pristup na stubu

Za dovodni razdjelnik prema mnogim pretplatnicima, vanjski razdjelni okvir za distribuciju IP65 ili više, opremljen sa1×32 razdjelniki SC/APC konektori, upravlja i cijepanjem i izloženošću okoliša u jednom kućištu.

ODF odabir prema aplikaciji

FTTH i PON pristupne mreže

FTTH rad ima tendenciju da koristi okvire za montiranje na zid u zatvorenom prostoru, vanjske okvire na izloženim pristupnim tačkama i okvire za PLC razdjelnike gdje god je potrebno pasivno razdvajanje. Podrum, telekom soba ili podna distributivna tačka obično zahtevaju jedinicu za montažu na zid; eksterna lokacija zahtijeva lokaciju na otvorenom-; a čvor za razdvajanje zahteva okvir razdelnika koji integriše razdelnik sa terminacijom. Za širi pogled na to šta pasivna konstrukcija zahtijeva, ovoFTTH pasivne komponenteVodič za nabavku je koristan pratilac.

Data centri i telekom sobe

Ova okruženja favoriziraju montažu na rack i modularne okvire velike{0}}gustine, i općenito zahtijevaju veliki broj vlakana, LC visoke-adaptere visoke gustine, čisto usmjeravanje- kabela, pouzdano označavanje i prostor za proširenje. U gustim regalima, upravljanje kablovima ima istu težinu kao i gustina sirovih portova.

Zgrade preduzeća i mreže kampusa

Ovdje pravi okvir ovisi o dizajnu kičme. Glavna prostorija za opremu često koristi okvir za montažu u stalak, dok podne distribucijske tačke koriste okvire za montiranje na zid. U cijelom kampusu sa više- zgrada, ODF-ovi završavaju vlakna okosnice i obezbjeđuju čistu tačku za spajanje između zgrada, prekidača i prostorija za opremu.

Mreže industrijskih i upravljačkih ormara

Industrijske mreže se oslanjaju na okvire DIN šine ili kompaktne zidne jedinice. Okvir mora odgovarati upravljačkom ormaru, zaštititi vlakna od mehaničkog naprezanja i omogućiti tehničarima da dođu do konektora bez dodirivanja električnih žica, uz uračunavanje vibracija, prašine, temperature ormara i rasterećenja naprezanja.

ODF u odnosu na Fiber Patch Panel u odnosu na Fiber Distribution Box

Kupci često brkaju ova tri jer svi oni upravljaju optičkim vezama, a ipak nisu ista stvar. ODF je obično najkompletnija jedinica, koja kombinuje adapterske ploče, nosače za spajanje, usmeravanje kablova, labavo skladištenje i zaštitu. Patch panel od vlakana je više fokusiran na spojeno spajanje unutar stalka, iako neki uključuju nosače za spajanje. Distribuciona kutija za vlakna je obično manja i nalazi se bliže krajnjim korisnicima, u zgradama FTTH, na spratovima ili na vanjskim pristupnim lokacijama.

Kratak način da odlučite: koristite ODF kada vam je potrebno strukturirano završavanje, spajanje, zakrpanje i upravljanje zajedno; koristite patch panel kada vam je uglavnom potrebno zakrpe na rack{0}}u u blizini aktivne opreme; i koristite kutiju za distribuciju kada vam je potrebna kompaktna distribucija blizu korisnika. Budući da se imenovanje razlikuje između dobavljača i tržišta, prosudite stvarnu strukturu, kapacitet i funkciju, a ne oznaku na tablici sa podacima. Ovaj dublji pogled narazlike između ODF i fiber patch panelavrijedi pročitati ako se granica i dalje čini nejasnom.

Uobičajene greške pri odabiru ODF-a

Odabir samo prema broju portova

Broj luka je važan, ali sam po sebi nije dovoljan. Kapacitet spajanja, ulaz za kablove, format adaptera, prostor za održavanje i prostor za proširenje sve utiču na to da li će okvir zaista raditi na licu mesta.

Ignoriranje buduće ekspanzije

Nisko-rama bez rezervnog kapaciteta postaje skupo u trenutku kada mreža raste. Planirajte rast vlakana prije konačnog odabira, a ne poslije.

Korištenje unutrašnjeg ODF-a na otvorenom

Unutarnji okviri nisu napravljeni za kišu, prašinu i dugotrajno izlaganje na otvorenom. Instalacije na otvorenom zahtijevaju pravilno zatvoreno kućište s odgovarajućom IP ocjenom i dizajnom uvodnice.

Miješanje tipova konektora bez planiranja

Izbori SC, LC, FC, APC i UPC moraju biti usklađeni sa patch kablovima, pigtailima i aktivnom opremom. Pogrešna kombinacija dodaje složenost instalacije i, u slučaju neusklađenog poliranja, smanjuje optičke performanse.

Zaboravljanje pristupa za održavanje

Okvir koji na papiru izgleda kompaktno može biti teško servisirati kada se poveže kablom. Uvjerite se da tehničari mogu bezbedno doći do adaptera, nosača za spajanje i područja za usmjeravanje nakon instalacije.

Često postavljana pitanja

Zaključak

Glavni tipovi optičkog distributivnog okvira su montažni u stalak, zidni nosač, vanjski, DIN šina, PLC razdjelnik i modularni visoke{0}}gustine, a pravi izbor slijedi broj vlakana, prostor za instalaciju, okruženje, tip konektora i poliranja, kapacitet nosača za spajanje, usmjeravanje kablova i buduće proširenje. Maloj zatvorenoj lokaciji može biti potreban samo okvir za montažu na zid; telekom sobe i podatkovni centri obično zahtijevaju montažu na rack ili okvire visoke{2}}gustine; FTTH i PON mreže često koriste vanjske i PLC razdjelne okvire; a industrijski ormari dobro opslužuju okvire na DIN šinu. Prije odabira, pripremite detalje vašeg projekta koristeći gornju kontrolnu listu, a okvir koji je praktičan, pouzdan i lak za održavanje postaje mnogo lakše odrediti.
