Testiranje fiber pigtail-a nakon spajanja: šta zapravo prolazi prihvatanje

Kada spoj izgleda dobro, a i dalje pokvari nizvodno

To je obrazac koji dovoljno često viđamo u papirologiji prijema: veza koja mjeri 71,794 dB/km na 1310 nm, daleko izvan praga prolaza, iako su pojedinačni događaji spajanja duž rute izgledali neupadljivo na papiru. Najgori zabilježeni gubitak pojedinačnog spajanja bio je 0,342dB, ni blizu katastrofa sam po sebi. Veza je ipak propala, jer se ne odlučuje o prihvatanju spajanje po spajanje. Odlučuje se kako će izgledati kraj-do-budžet kada se svaki događaj zbroji, a to je broj koji vam sami OTDR tragovi ne daju.

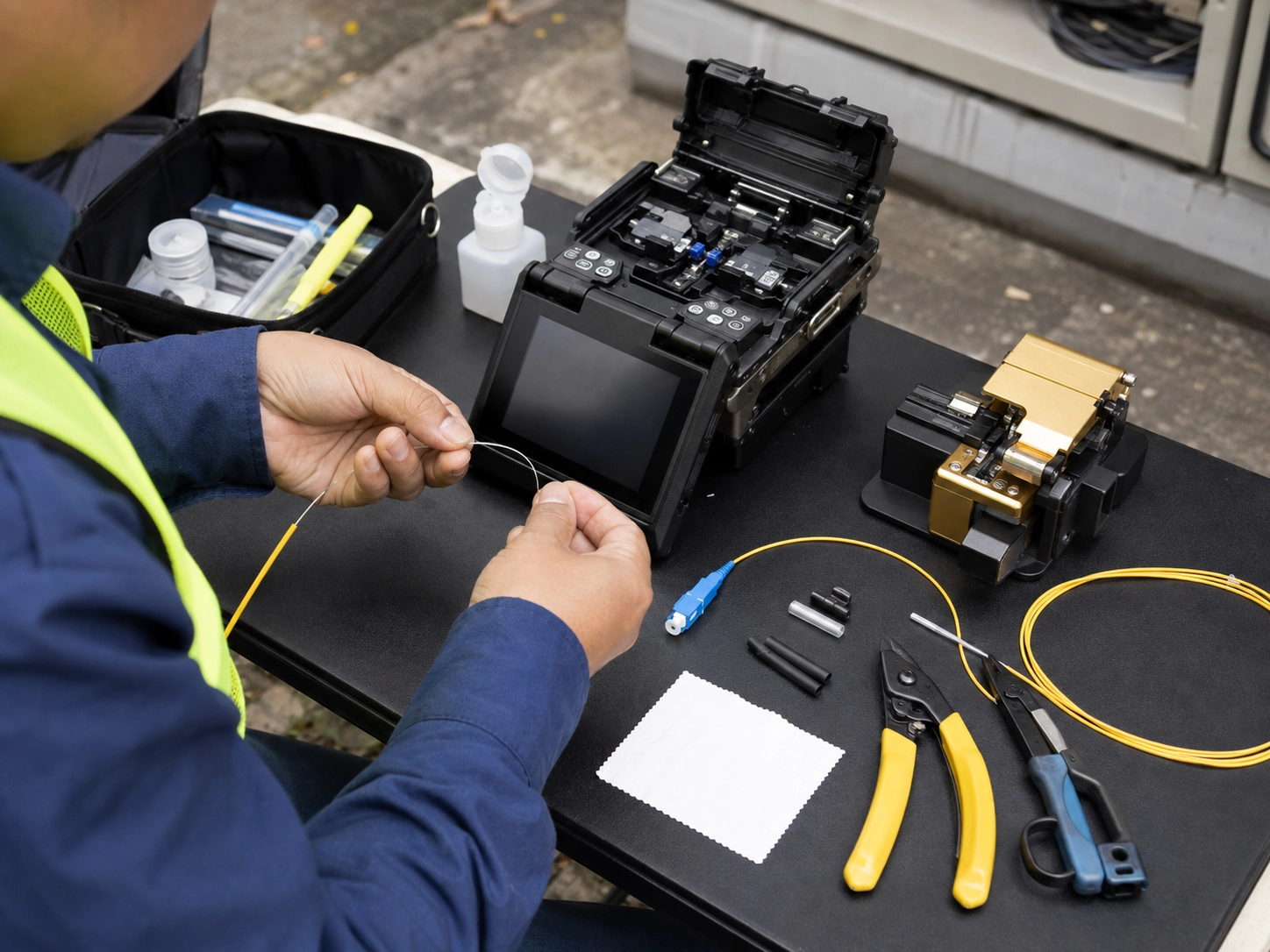

To je upravo mjesto gdje se testiranje fiber pigtail-a nakon spajanja obično pokvari: timovi provjeravaju da li svaki spoj za spajanje izgleda čisto prema procjeni uređaja za spajanje, preskaču formalno mjerenje gubitka pri umetanju i pretpostavljaju da je veza spremna. Ovo tačno pitanje se pojavljuje dovoljno često na terenu da je vrijedno jasno reći: obično nije kvalitet spajanja ono što bi pokvarilo mjerenje. kumulativni gubitak prije nego što je to učinio kupac

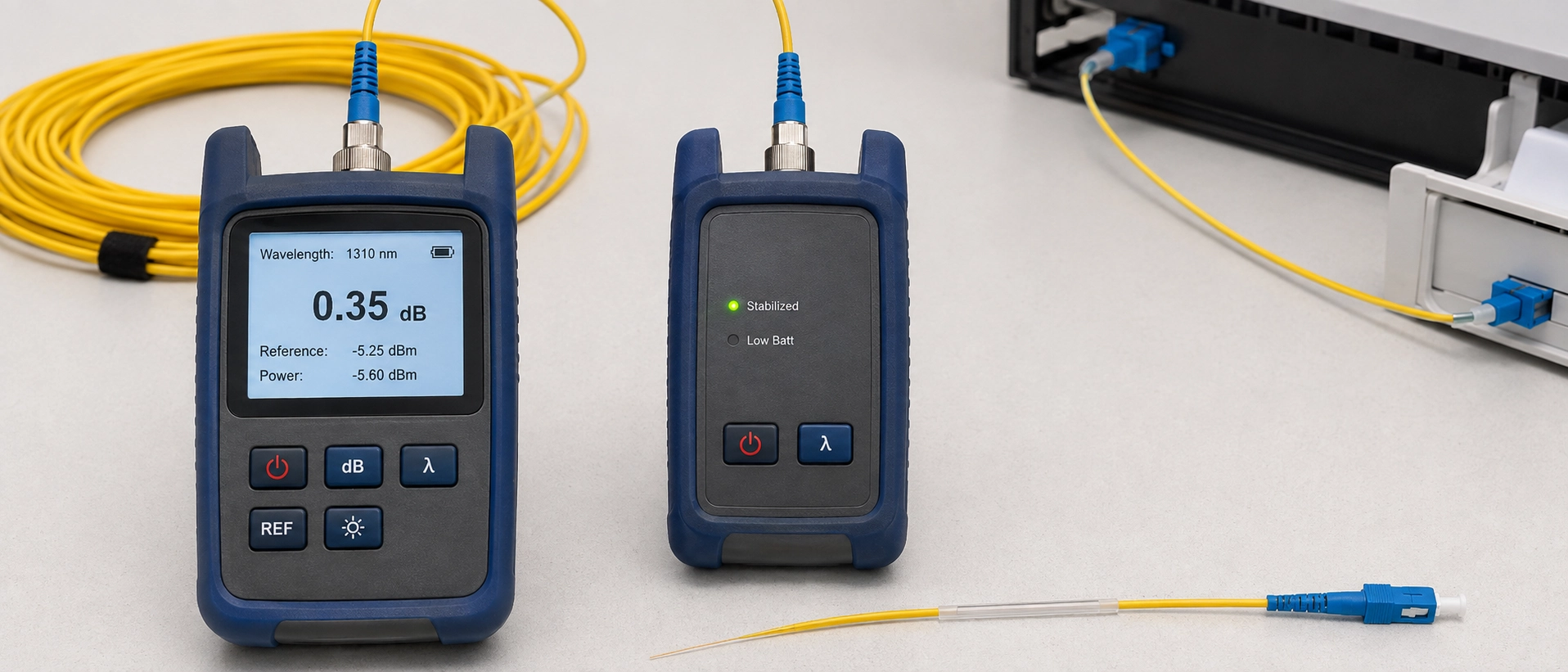

Dva instrumenta se stalno spajaju, i to je korijen većine konfuzije na terenu. Set za testiranje optičkih gubitaka (OLTS) ubrizgava svjetlo iz referentnog izvora na jednom kraju i očitava ga mjeračem snage na drugom, dajući vam jedan kraj-do-broj gubitka umetanja za cijelu vezu. OTDR radi nešto drugačije: šalje impuls niz vlakno i čita povratno raspršeno svjetlo, stvarajući trag koji vam pokazuje gdje se svaki događaj (spoj, konektor, savijanje, prekid) nalazi duž dužine i otprilike koliko gubitku svaki od njih doprinosi.

Ta razlika određuje za šta je svaki alat zapravo dobar. OLTS vam govori da li gotova veza, kao cjelina, ispunjava budžet za gubitak. To je mjerenje prolaza/neuspjeha. OTDR vam govori gdje je problem i kakav ga je događaj izazvao. To je dijagnostička mapa, a ne rezultat certifikacije. Zbunjujući ovo dvoje je razlog zašto neki tehničari tretiraju čist-otdrški trag kao dokaz da je testiranje pigtail spoja završeno, kada su standardna tijela povukla mnogo oštriju liniju (Udruženje za optička vlakna).

Za čitaoce koji dolaze iz širih osnova testiranja pigtail-a, a ne iz radnog{0}}specifičnog tijeka spajanja, naš opći vodič za testiranje pigtail-a sa optičkim vlaknima pokriva vizuelnu inspekciju i testiranje povratnih gubitaka dublje nego u ovom članku.

TIA-568.3-D dijeli testiranje vlakana na dva nivoa, a podjela nije kozmetička. Nivo 1 je OLTS testiranje gubitka umetanja, i to je obavezan zahtjev za sertifikaciju za svaku vezu. Nivo 2 je OTDR testiranje i klasifikovan je kao opciono: preporučuje se za dokumentaciju i rešavanje problema, ali se ne prihvata samostalno kao dokaz da je veza sertifikovana.

To je ono što vrijedi zapamtiti: OTDR trag, koliko god bio čist, ne zadovoljava testiranje prihvatljivosti prema standardu. Neke specifikacije projekta se i dalje pišu kao da jeste, posebno na PON implementacijama gdje nekolicina dobavljača prihvata dvosmjerne OTDR rezultate kao dovoljan dokaz, ali to je izuzetak, a ne opšte pravilo. Izvan PON-a, nemojte računati na to: većina nadzornih inženjera i klijenata neće potpisati samo OTDR-certifikaciju, bez obzira na to što marketinška stranica dobavljača implicira. Neki dobavljači test{4}}opreme koji služe TIA-568.3-D certificiranju su rekli da je ova mogućnost, podižući OTDR na nešto bliže statusu Tier 1, u diskusiji na nivou odbora za standarde, iako ništa nije prošlo dalje od diskusije. Tier 1 OLTS testiranje ostaje jedini format testa upisan u standard kao obavezan danas.

Pogrešite redosled na testu gubitka umetanja fiber pigtail nakon spajanja fuzijom, a očitavanje koje uzmete neće značiti ono što mislite da znači. Prvo usporedite izvor svjetlosti i mjerač snage, koristeći poznati-dobar referentni kabel, tako da osnovna linija "0 dB" odražava testni set, a ne nekalibrirani kratkospojnik. Većina testiranja prihvatanja jednog-moda koristi referentnu metodu 1-džampera; 3-metoda skakača čita malo drugačiji broj gubitka za istu fizičku vezu, pa odaberite jednu i ostanite dosljedni kroz projekat. Miješanje dva srednja{10}}projekta je čest razlog zašto se prestanu nizati poređenje prije i poslije gubitka.

Zatim se povežite preko spojenog linka i očitajte na svakoj radnoj talasnoj dužini: 1310nm i 1550nm za single-mod, 850nm i 1300nm za multimod, jer gubitak pri spajanju ili savijanju zavisi od talasne dužine-i jedno{{6}očitavanje može pogrešiti cijelu talasnu dužinu zgloba.

Testirajte u oba smjera gdje to dozvoljava projekt. Spoj sa malim nepodudaranjem jezgre može očitati negativan gubitak iz jednog smjera i izvan-iz-specifikacije gubitak iz drugog, tako da test u jednom-smjeru uvijek uhvati samo polovinu te slike. Zabilježite oba očitanja, ne samo ono bolje. Neke specifikacije projekta, posebno ugovori o zakupu tamnih vlakana, izričito zahtijevaju dvosmjernu dokumentaciju sa priloženim potpisom tehničara i testnim-kompletnim brojem modela, te naknadno opremanje toga, nakon činjenice, daleko je više posla od snimanja tokom originalnog testa prihvatanja.

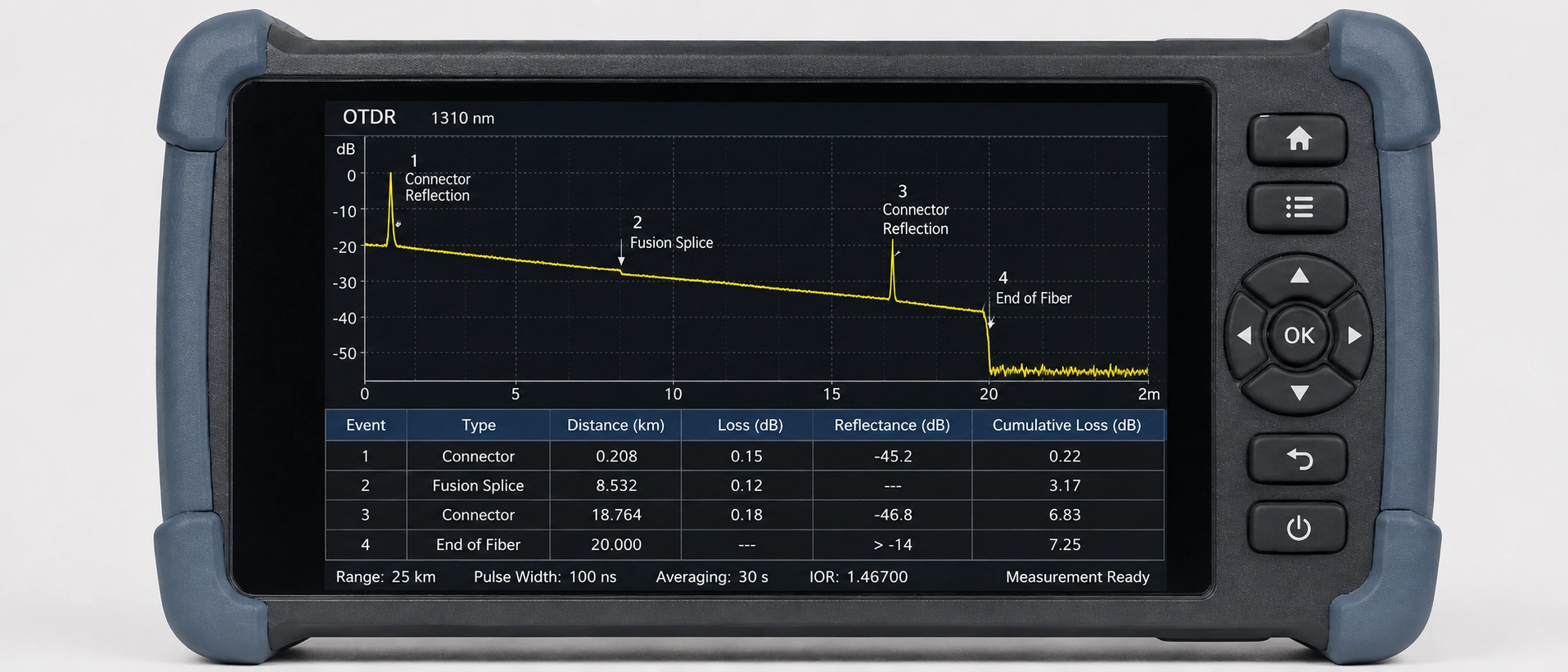

Nakon što vam OLTS da broj prolaza ili neuspjeha za spojeni pigtail, sljedeći posao je potvrda da se gubitak koji je izmjerio zapravo nalazi na tački spajanja, a ne negdje drugdje na linku. Odabir kabla za pokretanje je prva stvar koja ljude ovdje sapliće: koristite 500m do 1km lansirnog vlakna ispred spoja koji se nalazi prije spajanja, jer je potrebno precizno očitavanje pulsa da se povrati u početno očitavanje pulsa. dođe do događaja do kojeg vam je zaista stalo. Preskočite lansirni kabl i očitavanje gubitka u spoju blizu prednje strane veze postaje nepouzdano ili nevidljivo.

Dvostruko-testiranje talasne dužine je druga navika koju vrijedi izgraditi. Testiranje na 1310 nm i 1550 nm nije samo za potvrdu gubitka, već je i dijagnostički alat za sebe. Spoj s neuobičajeno velikim razlikama u gubitku između dvije valne dužine je češće znak naprezanja makro savijanja, obično od prečvrsto namotane ploče za spajanje, nego lošeg spoja za spajanje. Uhvaćanje te razlike na-web lokaciji čuva ponovno-spajanje koje ne bi riješilo stvarni problem.

Evo detalja koji čak i iskusne tehničare zateče nespremne: istinski dobar spoj fuzije u pigtail sklopu može biti efektivno nevidljiv na OTDR tragu. Kada gubitak spajanja padne ispod otprilike 0,05dB, što pravilno fuzionirani, način rada-polje{3}} može postići zadani događaj u skladu sa zadanim događajem prag detekcije. Većina OTDR-ova se isporučuje sa zadanim pragom događaja negdje oko 0,1 do 0,15 dB, tako da je sumnjivi mali-spojni spoj vrijedan traganja spuštanjem te postavke na 0,02 do 0,05 dB i ponovnim-provođenjem praćenja; tačan broj još uvijek ovisi o vašem OTDR modelu i njegovim postavkama-mrtvih zona, stoga potvrdite na svojoj opremi radije nego da bilo koji broj ovdje tretirate kao univerzalan.

Druga zamka koju vrijedi označiti leži u samom pragu prihvatanja, a ne u instrumentu. Objavljeni ugovorni jezik za projekte sa tamnim vlaknima pokazuje više tolerancije nego što većina inženjera pretpostavlja: jedan ugovor o zakupu koji smo pregledali dozvoljavao je gubitak do 0,5 dB kada su prečnici polja u modu usklađeni, porast na 0,8 dB kada nisu (lawinsider.com), brojke su znatno iznad ispod-0.1dB "udžbeničkih" gubitaka fuzionog spajanja većine citata materijala za obuku. Znati koji broj zapravo zahtijeva vaš konkretni ugovor, umjesto da pretpostavljate da se primjenjuje najstroža objavljena brojka, razlika je između spoja koji nepotrebno prerađujete i onog koji ispravno potpišete.

Povezana zamka je gubitak koji je stvaran, ali se pogrešno pripisuje. Jedan ponavljajući obrazac za rješavanje problema uključuje nekoliko mehaničkih spojeva postavljenih blizu jedan drugome, svaki pojedinačno unutar specifikacije, ali dovoljno čvrsto naslaganih da kumulativni gubitak gura vezu preko budžeta. Slučajno čitanje OTDR traga može učiniti da to izgleda kao jedan loš događaj; pažljivo pročitajte, radi se o nekoliko malih, tehnički-prolaznih događaja koji se zbrajaju u neuspješni link.

Spajanjem brojeva u jednu kontrolnu listu za testiranje prihvatljivosti spajanja vlakana donosite odluke na terenu brže od prelamanja između standardnog dokumenta i ugovornog PDF-a usred-testiranja.

Tretirajte redove-tolerancije ugovora kao podsjetnik da provjerite stvarnu specifikaciju projekta, a ne kao zamjenu za nju. Brojevi prihvatljivosti variraju od klijenta, a standard postavlja pod, a ne univerzalni plafon.

Veza koja je nastavila da aktivira alarme za gubitak nakon puštanja u rad se pokazala kao korisna ilustracija zašto OTDR i OLTS treba čitati zajedno. Ovo je vrsta pigtail testa prihvatanja ishoda koji je lako pogrešno dijagnosticirati bez oba instrumenta. OLTS očitavanje od-do-kraja potvrdilo je da je veza izvan budžeta; taj dio je bio nedvosmislen. OTDR trag je bio mjesto gdje se dogodio pravi dijagnostički posao: umjesto jedne očigledne tačke kvara, pokazao je klaster od četiri mehanička spoja raspoređena u krugu od oko dva metra jedan od drugog, svaki pojedinačno unutar svoje vlastite specifikacije gubitka od 0,3–0,4 dB, zajedno gurajući vezu za otprilike 1,2 dB preko budžeta. Bila su potrebna dva prolaza, prvo 1310 nm, a zatim ponovno testiranje od 1550 nm da se isključi lažno očitanje naprezanja-pri savijanju, prije nego što je obrazac naslaganih malih gubitaka bio jasan, a ne jedan loš spoj. Zamjena klastera jednim fuzionim spojem vratila je vezu odmah u okvir budžeta. Nijedan instrument sam po sebi ne bi ispričao punu priču: OLTS je potvrdio da postoji problem, a OTDR je locirao šta ga zapravo uzrokuje.

Takva vrsta praćenja događaja se primjenjuje daleko izvan scenarija specifičnih za spajanje{0}}, a ista disciplina je vrijedna primjene svaki put kada veza povremeno ne uspije nakon puštanja u rad.

Većina onoga što pođe po zlu u testiranju prihvatanja nakon-spajanja seže do jaza uzvodno od terenske ekipe: pigtailima koji napuštaju tvornicu bez dokumentiranog zapisa o gubitku umetanja teže je vjerovati kada se spoje u vezu uživo, jer ne postoji osnov za usporedbu očitavanja na terenu.

I sami smo bili na pogrešnoj strani tog jaza. Tokom jednog odlaznog QC pokretanja, grupa spojeva sa malim-gubicima u prilagođenom pigtail sklopu očita se čisto na OTDR tragu, nijedan događaj nije označen, jednostavno zato što je gubitak bio prenizak da bi se poništio zadani prag, ista slijepa točka koja je pokrivena gore. To se pojavilo tek kada je tehničar ukrstio-provjerio rezultat OTDR-a u odnosu na OLTS cifru gubitka umetanja i njih dvoje se nisu složili. Ta neusklađenost je dio zašto svaki gotov pigtail koji sada isporučujemo nosi i OLTS i OTDR rezultat, a ne samo jedan ili drugi.

Naš proizvodni proces izvodi taj dvostruki test na svakom gotovom pigtail-u prije nego što se isporuči, što je praksa koju smo se pridržavali više od decenije isporuke spojenih sklopova pigtail-a. Prati proceduru ispitivanja prigušenja u IEC 61300-3-34 i uz pomoć spoja{5}ili vodiča o gubitku proizvođača. fabrički podaci, a ne cifra za čitavu industriju: gubitak umetanja konektora na našoj liniji obično pada u rasponu od 0,15–0,25 dB, sa plafonom od 0,3 dB koji ne isporučujemo iznad. Možemo to predati kao izvještaj o testiranju koji se može pratiti uz proizvod, koji vrijedi provjeriti prije nego što pretpostavite da se tehnički list dobavljača podudara s onim što je stvarno napustilo njegovu tvornicu.

Ako vaše trenutno testiranje prihvata nastavlja pojavljivati ​​gubitke na -stranoj strani spajanja koji se ne poklapaju sa onim što je obećao tehnički list dobavljača, često je vrijedno provjeriti da li su sami pigtailovi uopće isporučeni s pojedinačnim zapisima o ispitivanju. Možete pregledati naš asortiman proizvoda za optička vlakna i direktno zatražiti prateće uzorke OTDR tragova.
