Šta je MPO adapter?
MPO adapter, koji se ponekad piše kao MPO/MTP adapter, je optički spojni uređaj napravljen za više-fiber MPO konektore. Prima po jedan konektor sa svake strane i drži ih u ispravnoj orijentaciji tako da se cijeli red vlakana, bilo da je to 8, 12, 16 ili 24, spaja zajedno kroz jedno kompaktno sučelje.
Za razliku od aLC adapter sa jednim-fiberom, koji spaja samo dva vlakna, MPO adapter upravlja cijelim nizom, ponekad dva naslagana reda. To je ono što ga čini okosnicom -zakrpa visoke gustine, gdje su prostor u rek-u, protok zraka i usmjeravanje kablova pod pritiskom.

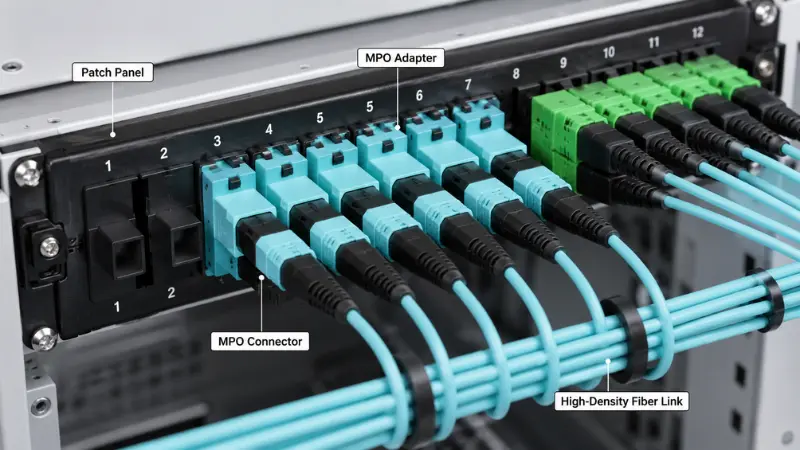

Obično ćete pronaći MPO adaptere u patch panelima centara podataka i MPO kasetama, kablovima za kičmu i trank, okvirima za optičku distribuciju i projektima migracije koji prebacuju 40G, 100G ili 400G dupleks veze na paralelnu optiku.
MPO adapter vs MPO konektor
Dva pojma putuju zajedno, ali nisu isti dio. Konektor je na kablu; adapter je u panelu.
| Stavka | MPO adapter | MPO konektor |
|---|---|---|
| Glavna funkcija | Spaja i poravnava dva MPO konektora | Završava niz optičkih vlakana |
| Gde se nalazi | Montira se u panel, kasetu ili adaptersku ploču | Pričvršćen na kraj prtljažnika ili patch kabla |
| Ključni posao | Drži oba konektora u pravoj orijentaciji | Nosi vlakna i spaja se sa suprotnim konektorom |
| Šta provjeriti | Polaritet, orijentacija ključa, stil kućišta, broj vlakana | Broj vlakana, spol, klasa ferule, poliranje, gubitak umetanja |
Ukratko, theMPO konektorje dio pričvršćen za kabel, dok je adapter dio u panelu koji omogućava da se dva konektora pravilno spoje.
Kako radi MPO adapter?
MPO adapter je mehanički vodič, a ne optička komponenta. Obično ne sadrži sopstvena vlakna. Kada gurnete konektor sa svake strane, kućište adaptera fiksira njihovu orijentaciju i drži ispravan položaj parenja tako da se dva prstena mogu spojiti ravno.
Kućište, ključ i vodilice
Svaki MPO konektor koristi pravougaoni prsten sa više-fiber (MT) sa malim ključem na jednoj strani tijela. Otvor adaptera je oblikovan prema tom ključu, tako da konektor sjedi samo u jednom smjeru. Fino poravnanje, međutim, dolazi od samih ferula. U ispravnom paru, jedan konektor je pričvršćen, što znači muški sa dva vodiča, a drugi je otkačen, što znači ženski sa dve rupe za navođenje. Igle klize u rupice i registruju dva ferula sa preciznošću u mikronima. TheDimenzije MPO interfejsakoji definiraju ovu geometriju pin i vodilice{0}}otvora za muške i ženske utikače su navedeni u IEC 61754-7, zbog čega se usaglašeni konektori i adapteri različitih proizvođača mogu međusobno povezati.
Rod konektora nije opcionalan
Budući da poravnanje zavisi od postavljanja pinova u rupe, za radnu spojenu tačku potreban je tačno jedan muški i jedan ženski konektor. Dva mužjaka neće sjediti, jer nema rupa za hvatanje iglica, a njihovo prisiljavanje može oštetiti krajnje strane. Dvije ženke nemaju ništa što bi ih uskladilo. Dakle, prije nego što naručite, iscrtajte spol duž cijele veze: ako vam je prtljažnik ženski, kaseta ili povezni kabel s druge strane mora donijeti igle. Adapter ne može popraviti neusklađenost spola; drži samo ono što mu daš.
Objašnjeni polaritet MPO adaptera i orijentacija ključa
Polaritet je dio MPO rada koji proizvodi najviše grešaka u polju, jer dijelovi mogu mehanički pristajati dok je optička putanja pogrešna. U duplex linku jedno vlakno prenosi, a drugo prima. Preko multi-optičnog MPO-a koji odašilje-i-odnos mora preživjeti svaki trunk, kasetu i patch kabl u kanalu, tako da je polaritet svojstvo cijele veze, a ne bilo kojeg pojedinačnog adaptera.
Tip A, Tip B i Tip C
TIA-568.3 opisuje tri tipa polariteta niza. Razlikuju se po tome kako su vlakna mapirana s kraja na kraj i po tome kako su konektori spojeni.
| Tip | Mapiranje vlakana (gdje slijeće pozicija 1) | Orijentacija ključa | Gde stane |
|---|---|---|---|
| Tip A (ravno) | Od pozicije 1 do pozicije 1 | Taster-gore do -dolje | Strukturirano kabliranje na kaseti{0}}; kanalu je potreban jedan preokrenuti patch kabl |
| Tip B (obrnuto) | Od pozicije 1 do pozicije 12 | Taster-gore do ključ-gore | Uobičajeni izbor za direktnu paralelnu optiku; isti patch kablovi rade na oba kraja |
| Tip C (par{0}}okrenuti) | Od pozicije 1 do pozicije 2, u zamijenjenim parovima | Taster-gore do -dolje | Neki dupleks MPO-do-LC sistemi |
Sva tri su važeća i usklađena sa{0}}standardima, a sva tri postižu isti cilj primanja prijenosa na jednom kraju i primanja na drugom. Kvaka je u tome što nisu interoperabilni ako ih pomiješate. Odaberite jednu metodu za cijelu instalaciju i održite je dosljednom, jerMetode polariteta TIA-568.3su zamjenjivi u rezultatu, ali ne i kada se kombiniraju u istom kanalu.
Taster za čitanje-gore i tipka{1}}dolje
Taster{0}}gore znači da jezičak ključa konektora pokazuje gore; tipka-dolje znači da pokazuje prema dolje. Sa ključem gore i krajnjom stranom prema vama, pozicija 1 se nalazi krajnje lijevo. Da li se dva spojena konektora susreću ključ-gore do ključa-dolje ili ključ-do ključ-gore je upravo ono što odlučuje pravo ili obrnuto mapiranje, tako da je na tablici podataka odnos ključa direktan trag za tip polariteta. Jednu zamku vrijedi označiti: obrnutim položajima također se okreće ugaona krajnja stranaAPC singlemode konektori, tako da je tip B obično multimod, ravna{0}}konvencija. Ako radite s APC-om, potvrdite poliranje i kut prije nego što pretpostavite metodu.
MPO vs MTP adapter: jesu li isti?
Često ćete vidjeti dijelove označene MPO/MTP i pitati se da li kupujete dvije različite stvari. MTP je registrovani zaštitni znak US Conec-a za vlastiti poboljšani MPO konektor, izgrađen prema čvršćim tolerancijama s plivajućim prstenom i metalnom stezaljkom. Po definiciji anMTP konektor je u potpunosti usklađen sa MPO standardom, tako da su MTP i generički MPO intermate. Jasno rečeno, svaki MTP je MPO, ali nije svaki MPO MTP.
Za adapter, to znači da će kvalitetan MPO adapter upariti MTP i generičke MPO konektore; praktične razlike u konzistentnosti gubitaka i trajnosti -ciklusa parenja žive uglavnom u konektoru, a ne u spojnici. Kada specifikacija projekta kaže MTP, vrijedi provjeriti da li kupac konkretno misli na američki Conec brend ili koristi tu riječ slobodno za bilo koji MPO, jer ta jedina razlika mijenja cijenu i izvor. Za dublje poređenje pogledajte našuvodič za MPO i MTP vlakna.
Vrste MPO adaptera
Po broju vlakana: 8, 12, 16 i 24
Uskladite adapter s formatom konektora i aplikacijom. Uobičajeni brojevi i gdje se pojavljuju:
- 8 i 12 vlakana:40G-SR4 i 100G-SR4 koriste 8 vlakana, često smještenih unutar MPO od 12- vlakana; singlemode 400G-DR4 takođe koristi 8 vlakana u MPO-12.
- 16 vlakana:400G-SR8 i 800G varijante koriste 16 vlakana, sa 8 odašiljajućih i 8 prijemnih, u MPO-16.
- 24 vlakna:dva-format za vrlo visoku gustinu i neke naslijeđene 100G-SR10 veze.
MPO-12 i MPO-16 nisu međusobno zamjenjivi. Razlikuju se po širini ferule i ključu, tako da se razlikuje i otvor adaptera. Prije kupovine provjerite broj i na konektoru i na ploči.Više-broj MTP/MPO adapteradostupni su za pojednostavljenje skladištenja, ali adapter i dalje mora odgovarati konektoru koji zapravo koristite.
Singlemode vs multimode
MPO adapteri dolaze za oba. Jednomodni (OS2) odgovara većem dometu i manjim budžetima za gubitke, dok višemodni (OM3, OM4, OM5) dominiraju vezama kratkog{5}}dometa, velike-veze unutar data centra. Tip vlakna utiče na poliranje konektora i stepen performansi, a često i na boju kućišta. Ako još uvijek odlučujete koje ćete primijeniti, naš pregledsinglemode u odnosu na višemodno vlaknopostavlja kompromise-.
Kod boja i kućište
Boja je koristan prvi trag. Aqua obično signalizira OM3 ili OM4, magenta ili erika ljubičasta često signalizira OM4, limeta zelena signalizira OM5, a plava ili zelena je uobičajena za singlemode. Međutim, to je trag, a ne garancija, jer se proizvođači razlikuju i izbor UPC-u odnosu na-APC također utiče na boju karoserije. Pročitajte tablicu za tip vlakana, polaritet i razred umjesto da kupujete samo na boji kućišta. Ako vaša odluka o boji zaista zavisi od stakla, ondaOM1 do OM5 višemodna familijaobjašnjava kako se ocjene preslikavaju na aplikacije.
Prirubnički vs bez prirubnice
Ovo je više{0}}odluka koja odgovara panelu nego odluka o performansama.
| Aspekt | Prirubnički | Bez prirubnice |
|---|---|---|
| Montaža | Vijcima{0}}fiksirani na metalnu ploču | Utaknite-isječak,{1}}bez alata |
| Najbolje kada | Fiksni ODF ili patch paneli, teže rukovanje, često pre{0}}krpanje | Modularni paneli i kasete visoke{0}}gustine, brza montaža |
| Zamjena{0}} | Jače držanje, sporije se montira | Brzo se montira, zadržavanje se oslanja na izrez na ploči |
Ako adapter živi u fiksnom metalnom okviru s kojim se često rukuje, prirubnički je sigurniji izbor. Ako pakujete gustu modularnu ploču i želite sastavljanje-bez alata, bez prirubnica obično pobjeđuje.
Gdje se koriste MPO adapteri?
Umjesto liste aplikacija, pomaže da pogledate tačku veze i bilješku o odabiru za svaku.
Data centri.MPO adapteri se nalaze u patch panelima, na stražnjoj strani kasete i na spojevima prtljažnika{0}}na-prtljažnik. Tipična putanja ima veliki-brojMPO trunk ili patch kablna panel, a zatim ga razbija kroz kasete do LC duplex portova. Napomena o odabiru: uskladiti tip polariteta kasete i orijentaciju ključa, ili prekid neće sačuvati prijenos i prijem.
Telekom i ODF.U optičkim distributivnim okvirima i centralnom{0}}usmjeravanju ureda, MPO konsoliduje mnoga vlakna u kompaktne panele. Ako birate između stilova okvira, naše poređenjeODF u odnosu na patch panelpokriva gde svaki stane.
Kasete i razbijanje.Mnoge kasete koriste MPO adaptere pozadi i LC sprijeda, pretvarajući jedan trunk u dupleks portove za zakrpanje. Za mješovitu implementaciju, pogledajteLC u odnosu na MTP/MPO za visoku gustinu, a gdje an
8-jezgreni SC-prelaz na MTP/MPOima smisla.
Brza{0}}migracija.Prelazak sa dupleks na paralelnu optiku, MPO kabliranje pojednostavljuje fizički sloj. 400G-SR8, na primjer, radi16 vlakana preko MPO-16po IEEE 802.3. Ako prvi napravite korak od 100G, naš
100G vodič za kabloveprolazi kroz opcije.
Prednosti na prvi pogled
| Benefit | Šta to znači u praksi |
|---|---|
| Veća gustina | Jedno MPO sučelje nosi 8 do 24 vlakna, smanjujući broj spojnica i adaptera u stalku |
| Cleaner management | Manje priključnih tačaka znači manje zagušenja i bolji protok vazduha |
| Brža instalacija | Unaprijed{0}}terminirani trupovi i kasete preskaču na-poliranju i spajanju na licu mjesta |
| Lakše nadogradnje | Planirana MPO okosnica može se kasnije{0}}vratiti na kasete, otvore ili direktnu paralelnu optiku |
| Spreman za veliku{0}}brzinu | Izvorno odgovara za 40G, 100G i 400G paralelne primopredajnike |
Kako odabrati MPO adapter: okvir u 6 koraka?
Umjesto da birate po obliku, radite niz kanal po redoslijedu:
- Potvrdite vrstu veze.Je li to direktna veza MPO-za-MPO ili kasete za napajanje MPO trupa koje izlaze na LC?
- Potvrdite sučelje primopredajnika.Obratite pažnju na broj vlakana i konektor, na primjer 100G-SR4 na 8 vlakana, ili 400G-SR8 na 16 vlakana i često APC.
- Potvrdite broj vlakana u trupu.MPO-8, 12, 16 ili 24; adapter mora da mu odgovara.
- Potvrdite kasetu u odnosu na direktnu.Kasete postavljaju mapiranje polariteta za vas. Direktna veza gura polaritet na prtljažnik i patch kablove, tako da sami snosite odgovornost.
- Potvrdite orijentaciju ključa i kućište.Tipka-gore do ključ-dolje ili tipka-gore do ključ-gore za vašu metodu, i s prirubnicom ili bez prirubnice za vašu ploču.
- Potvrdite budžet za gubitak i čistoću.Odaberite ocjenu umetanja-gubitak koji je potreban vašem budžetu za link i planirajte pregled i čišćenje prije parenja.
Ako vam koraci od 1 do 5 ostavljaju više od jednog broja za zalihe, adapter za više-formata može pojednostaviti policu, ali tek nakon što su ti koraci stvarno riješeni.
Primjer: Odabir adaptera za Patch Panel centra podataka
Recimo da postavljate OM4 MPO trunk od 24-vlakana na 1U panel i razbijate ga na LC duplex za 100G-SR4 prekidače. Trank konektori su ženski, a kasetni MPO konektori su muški, tako da ih standardni MPO adapter spaja bez polnog sukoba. Standardizirali ste se na metodu B, tako da su kasete i prtljažnik tipa B, a konektori odgovaraju ključu-do ključa{10}}gore; adapter jednostavno mora podržati tu orijentaciju i format-broja vlakana koji kaseta koristi. Odabirete adaptere bez prirubnica jer je panel gustog dizajna-, aqua kućište jer je vlakno OM4, i niskog kvaliteta jer kanal već troši budžet na dvije kasete. Prije krpljenja, pregledajte svaku čauru. Ništa od ovoga nije egzotično, ali preskočite provjeru polariteta i cijeli panel tiho prenosi u prijenos.
Kontrolna lista specifikacija MPO adaptera za RFQ
Kada pošaljete zahtjev za ponudu, dajte dobavljaču ove detalje kako bi se pravi dio isporučio prvi put:
- Broj vlakana: 8F, 12F, 16F ili 24F
- Tip vlakna: singlemode (OS2) ili multimode (OM3, OM4, OM5)
- Vrsta polariteta: A, B ili C
- Orijentacija tastera: taster-gore do tastera-dole, ili taster-gore do tastera-gore
- Pol konektora koji se koristi u linku
- Kućište: sa prirubnicom ili bez prirubnice
- Boja i materijal kućišta
- Raspon radne temperature
- Umetanje-ocjene gubitka ili veze-budžetski cilj
- Kompatibilnost kapica za prašinu i adapterske ploče ili izreza na ploči
- Usklađenost kao što je RoHS, plus izvještaj o testiranju
Kratak dijagram kabliranja pored ove liste uklanja većinu-i-naprijed.
Pregledajte i očistite prije nego što se spojite
MPO ferrula spaja mnogo krajnjih strana u jednu površinu, tako da jedna mrlja može ukloniti više od jednog kanala. Na ferulama od 16 i 24 vlakna varijacija u visini između vlakana otežava ravnomjerno čišćenje, zbog čega je pravilo pregledati, očistiti, a zatim ponovo pregledati. Kontaminacija se pokazuje kao veći gubitak umetanja, veća refleksija i isprekidane veze koje se sporo prate u gustom panelu. Koristite odgovarajuće alate za pregled i čišćenje MPO i pratite zvukpraksa inspekcije krajnjeg licapre svakog partnera. Naše beleške o
rukovanje MPO džamperimapokrijte dnevnu-do-dnevnu njegu koja na prvom mjestu održava čelne površine čistima.
Uobičajene greške i koliko koštaju
- Ignorisanje polariteta.Dijelovi odgovaraju, ali prijenos pada na prijenos. Veza je tamna i gubite vrijeme tražeći vezu koja fizički izgleda ispravno.
- Tretiranje MPO i MTP kao identičnih po kvalitetu.Oba se spajaju, ali se gubitak i trajnost razlikuju. Pod pretpostavkom da paritet može tiho upropastiti tijesan budžet veze.
- Kupovina samo u boji.Aqua ne potvrđuje kvalitet, polaritet ili poliranje. Datasheet ima.
- Zaboravljanje roda.Dva pričvršćena ili dva neučvršćena konektora se neće poravnati, a njihovo prisilno korištenje može izgrebati krajnje strane.
- Nema plana nadogradnje.Adapter i prtljažnik odabrani samo za danas se možda neće-čisto vratiti kući na 400G ili 800G kasnije.
Često postavljana pitanja o MPO adapterima
P: Šta zapravo radi MPO adapter?
O: Spaja dva MPO konektora i drži ih poravnate tako da se cijeli red vlakana spaja odjednom kroz jedno kompaktno sučelje.
P: Da li je adapter isti kao i konektor?
O: Ne. Konektor je pričvršćen za kabl, a adapter je spojni deo u panelu koji omogućava spajanje dva konektora.
P: Da li da koristim tip A ili tip B?
O: Zavisi od cijelog kanala. Tip B je uobičajen za direktnu paralelnu optiku jer isti patch kablovi rade na oba kraja. Tip A je uobičajen u strukturiranim kablovima-baziranim na kasetama. Odlučite se jednom i ostanite dosljedni s kraja na kraj.
P: Može li jedan adapter služiti i MPO-12 i MPO-24?
O: Ne. Širina prstena i ključ se razlikuju, tako da je otvor adaptera -specifičan za broj. Neki adapteri se nude u nekoliko verzija, ali svaka verzija i dalje odgovara jednom formatu.
P: Kako da pročitam tipku-gore ili tipku{1}}dolje iz specifikacije ili fotografije?
O: Pronađite jezičak ključa na tijelu konektora. Da li se dva spojena konektora susreću gore-do-dolje ili gore-do-gore govori vam direktno ili obrnuto mapiranje, koje je direktno povezano s tipom polariteta.
P: Da li su singlemode i multimode adapteri samo različitih boja?
O: Ne. Tip vlakna utiče na poliranje, kvalitet i tolerancije, a ne samo na boju. Potvrdite punu specifikaciju.
P: Koji MPO adapter mi treba za 400G ili 800G?
O: Te paralelne optike koriste MPO-16 od 16 vlakana, često sa APC. Uskladite adapter s tim brojem i ključem.
P: Kako da znam da je adapter dobavljača dobar?
O: Zatražite tip vlakna, polaritet, spol, kućište, ocjenu gubitka{0}}umetanja i izvještaj o testiranju, a zatim provjerite da li je spojeno i da li zadovoljava vaš budžet veze.
P: Šta da naručim uz adaptere?
O: Obično kablovi za trunk i spojeve, kasete, adapterska ploča ili ploča i poklopci za zaštitu od prašine, svi su usklađeni s istim polaritetom i shemom ključa.
Zaključak
MPO adapter je mali dio sa velikim poslom: održavanje dva multi-konektora za vlakna u ravni tako da veza radi prvi put. Odredite tačan broj vlakana, polaritet, pol, tip vlakna i kućište i potvrdite ih u odnosu na standarde interfejsa i polariteta umjesto da kupujete po izgledu. Ako planirate MPO/MTP projekat, unaprijed pošaljite svom dobavljaču broj vlakana, tip polariteta, orijentaciju ključa, stil kućišta i dijagram kabliranja. To je najbrži put udesnoMPO adapteri odgovarajuće sklopove kablova za vašu mrežu.
