MPO razvodni kabl omogućava da jedan ventilator sa više-više-konektora visoke gustine izlazi na nekoliko pojedinačnih konektora, najčešće LC duplex, tako da paralelna okosnica može hraniti pojedinačne primopredajnike, portove panela ili dupleks opremu. To je jedan od najčešćih načina za povezivanje 40G, 100G ili 400G paralelnog porta na uređaje niže{6}}brzine ili za spajanje MPO trank-a na duplex hardver u istom stalku.
Teži dio nije definicija. Usklađuje broj vlakana, polaritet, pol, način rada vlakana i mapiranje proboja s ostatkom kanala. Kabl se može savršeno spojiti, a da i dalje ne propušta svjetlost ako je polaritet ili fiksiranje pogrešan. Ovaj vodič je napisan kao referenca za odabir i naručivanje: koji su tipovi, kako čitati polaritet i pol, koje konfiguracije se mapiraju na koje primopredajnike i šta tačno potvrditi prije nego što naručite.

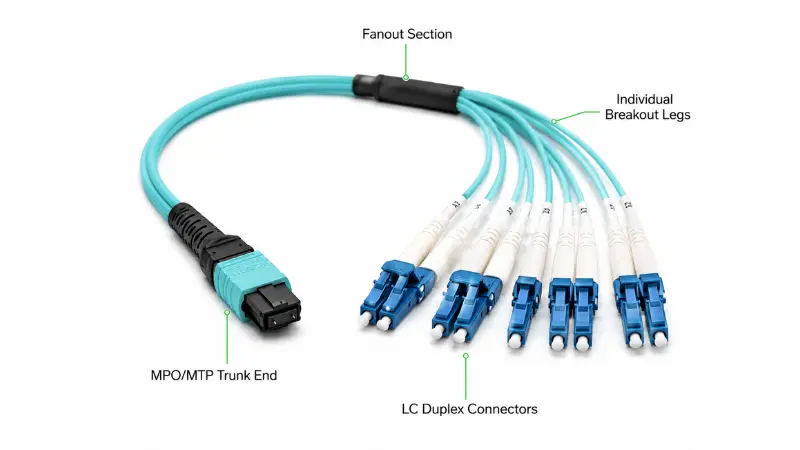

Šta je MPO Breakout kabl?
MPO kabl za razbijanje, koji se naziva i MPO fanout ili MTP/MPO svežanj, je fabrički{0}}završen sklop sa jednimMPO konektorna kraju prtljažnika i više pojedinačnih konektora na-van kraju. MPO kraj nosi 8, 12, 16 ili 24 vlakna u jednom prstenu. Kraj za lomljenje dijeli ta vlakna u odvojene krakove, obično LC dupleks parove, iako SC i FC verzije postoje za naslijeđenu ili specijaliziranu opremu.
Klasičan primjer je kabl za razbijanje MPO na LC: jedan MPO konektor završava na četiri, šest ili dvanaest LC dupleks parova u zavisnosti od broja vlakana. To je ono što fizički pretvara paralelni port u pojedinačne dupleks veze.
Kako funkcionira MPO Breakout kabel?

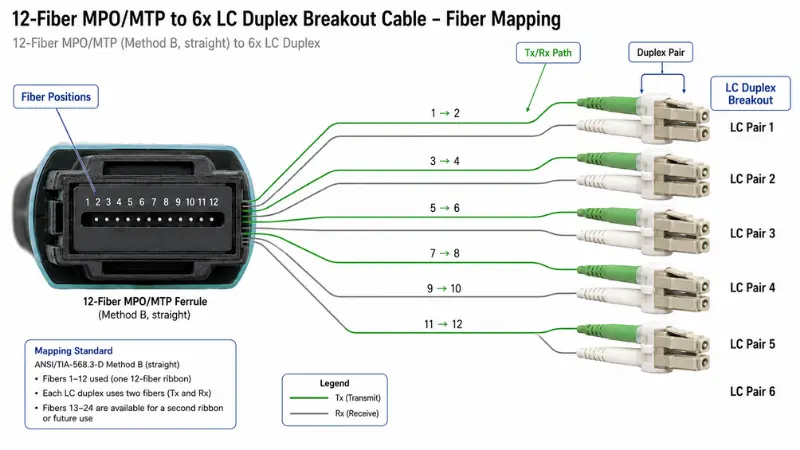

Sklop preslikava svaki položaj vlakana unutar više-ferule na određenu nogu na strani izbijanja. Preslikavanje je vođeno brojem vlakana i polaritetom i mora se slagati s optikom na oba kraja kanala.
MPO/MTP strana prtljažnika
Ovo je kraj-visoke gustine. U podatkovnom centru su najčešći konektori od 8-fiber i 12-fiber konektora, sa 16-fiber i 24-fiber koji se koriste za optiku više trake i vrlo gusto spajanje. Vidjet ćete i "MPO" i "MTP" na podacima. MPO je generički interfejs definisan uIEC 61754-7 od US Conec i drugih proizvođača, dok je MTP registrovani-zaštitni znak kompanije US Conec, verzija istog konektora visokih-visokih performansi, izgrađena sa plutajućim prstenovima i čvršćim tolerancijama vodećih-pinova za manje gubitke. Oni su u potpunosti međusobno povezani, tako da praktično pitanje nije značka, već spol, polaritet i razred koji navedete. Ako vas terminologija i dalje zbuni, naš pregledstvarne razlike između MPO i MTPpokriva ga jednostavnim jezikom.
The Breakout (Fanout) strana
LC duplex dominira na kraju prekida jer je LC standardni dupleks interfejs na većini svičeva, servera i primopredajnika. Broj vlakana određuje koliko dupleks nogu ćete dobiti:
| Broj MPO vlakana | Tipičan izbijanje | Gde stane |
|---|---|---|
| 8 vlakana | 4 x LC duplex | 4 duplex veze, puna upotreba vlakana (bez neaktivnih vlakana) |
| 12 vlakana | 6 x LC duplex, ili 4 aktivna para sa 4 neaktivna vlakna u nekim SR4 vezama | Strukturirano kabliranje i 40G/100G SR4 prekid |
| 16 vlakana | 8 x LC duplex | 8-opticka traka kao što je 400G-SR8 |
| 24 vlakna | 12 x LC duplex | Polja velike-zakrpe (potrebno je jasno označiti) |
Putanja polariteta Tx/Rx
Svaka dupleks veza mora spustiti prijenos na jednu stranu i prijem na drugu. U paralelnom sistemu, razvodni kabl, trunk, adapteri i patch kablovi doprinose tom putu. Vratite jedan element unazad i konektori će i dalje sjediti, ali optički put se prekida. Zato tip A, tip B i tip C nikada nisu zamjenjivi i zašto je polaritet odluka o nivou kanala, a ne po{4}}kablu. Proširujemo ovo u nastavku.

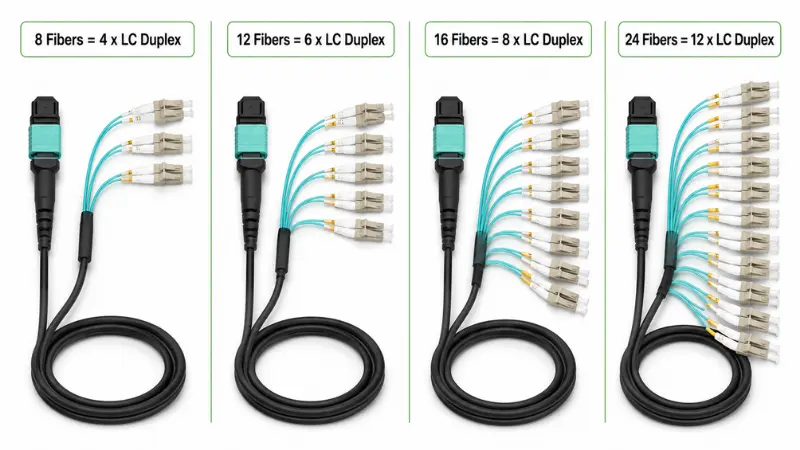

Vrste kablova za razbijanje MPO
"MPO breakout cable" je porodica, a ne jedan dio. Dva kabla koja izgledaju identično mogu se ponašati potpuno različito. Praktični način da se odredi jedan je prolazak kroz ove osi:
- Po broju vlakana:8, 12, 16 ili 24 vlakna. Ovo je prva odluka i direktno proizilazi iz toga koliko dupleks linkova vam je potrebno.
- Po konektoru za prekid:LC duplex je standardan; SC i FC se pojavljuju u starim telekomunikacijama i instrumentaciji.
- Po optičkom načinu rada:multimod (OM3, OM4, OM5) za kratke udaljenosti, ili single-način (OS2) za veće udaljenosti. Vidisingle-mode u odnosu na multimode vlaknoako niste sigurni koji link traži.
- Po polaritetu:Tip A, Tip B ili Tip C, koji odgovara kanalu.
- Po MPO spolu:zakačen (muški) ili otkopčan (ženski).
- Po poliranju konektora:UPC ili APC. Jednostruki{1}} način MPO je skoro uvijek APC; multimod je tipično ravan PC.
- Po jakni i konstrukciji:PVC, LSZH, uspon ili plenum; okrugla jednostruka-konstrukcija jakne u odnosu na pojedinačne nogavice; standardni ili blindirani.
- Po stepenu gubitka:standardni-konektori sa niskim-gubicima, što je važno kada je budžet za napajanje mali.
Iz perspektive dobavljača: započnite specifikaciju iz tablice sa podacima o primopredajniku i panela u koji se nalazi, a ne iz kataloga kablova. Gotovo svaki pogrešan redoslijed koji vidimo dolazi od odabira prvog broja dijela i obrnuto-ugradnje kanala na njega.

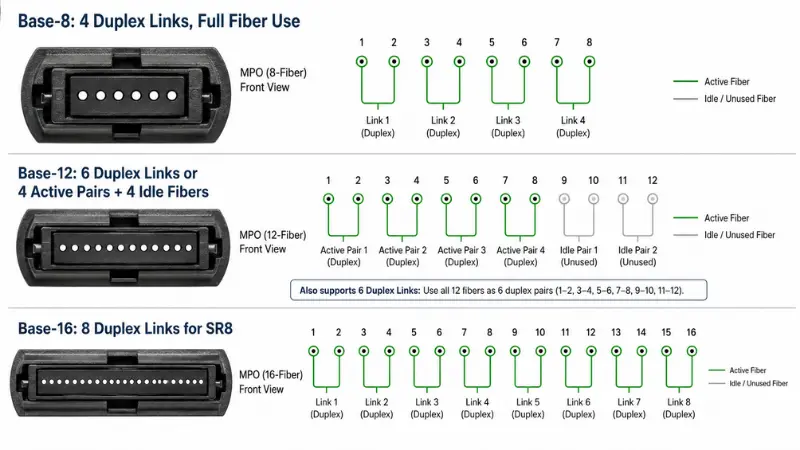

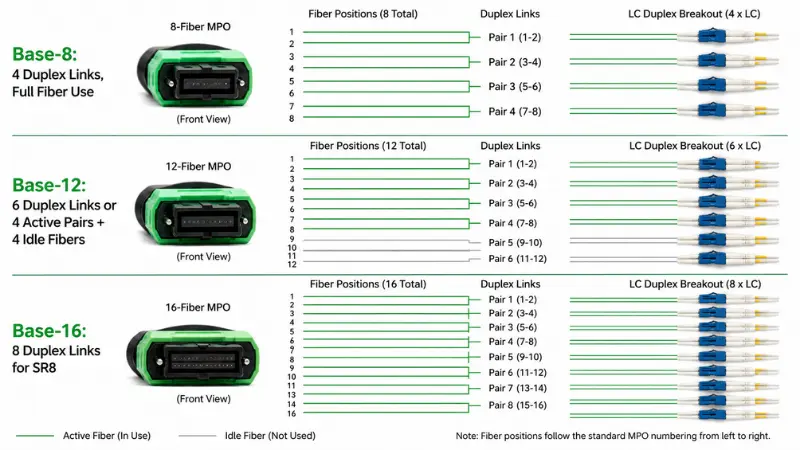

Base-8 vs Base-12 vs Base-16
Ovo je pitanje drugog-nivoa na koje sam broj vlakana ne daje odgovor, i to je mjesto gdje mnogo "ispravnosti-ispitivanja u budućnosti" pogreši. "Osnovni" broj je inkrement vlakana oko kojeg je kabliranje izgrađeno.
| Sistem | Upotreba vlakana za paralelnu optiku | Najbolje usklađeno sa |
|---|---|---|
| Baza-8 | 100% iskorištenost za 4-tračnu optiku (8 vlakana=4 duplex) | 40G-SR4, 100G-SR4, 400G-DR4 breakout bez neaktivnih vlakana |
| Baza-12 | Za SR4 preko MPO od 12 vlakana, samo 8 od 12 vlakana prenosi saobraćaj | Naslijeđene instalacije i izvorni dupleks kanali od 12 vlakana (6 x LC) |
| Baza-16 | 100% iskorištenost za 8-tračnu optiku (16 vlakana=8 duplex) | 400G-SR8 i put migracije prema 800G |
Ono što se često propušta: MPO od 12-vlakana koji se koristi za 40G ili 100G SR4 kanal ostavlja četiri vlakna tamna. To nije kvar, ali znači da je Base-8 breakout obično čistiji, ekonomičniji izbor za probijanje na četiri trake, dok Base-12 ima smisla kada gepek zaista nosi šest dupleks veza. Eternet brzine i broj traka iza svega ovoga su definisaniIEEE 802.3 radna grupa(40G/100G paralelna optika u 802.3ba, 200G/400G u 802.3bs).
Tip A vs Tip B naspram Tip C Polaritet
Polaritet je jedini najčešći razlog zašto novo instalirana MPO veza ne radi. Tri klasične metode razlikuju se po tome kako je prtljažnik ožičen i koji patch kablovi završavaju put.
| Metoda | Tip prtljažnika | Adapter niza | Duplex patch kablovi | Bilješke |
|---|---|---|---|---|
| Metoda A | Tip A, pravo-prolaz | Taster-gore do -dolje | A-do-B na jednom kraju, A-do-A na drugoj strani | Fleksibilan, ali su potrebne dvije vrste kablova{0}} |
| Metoda B | Tip B, obrnuto | Taster-gore do ključ-gore | A-do-B na oba kraja | Tip jednostrukog{0}} kabla; široko se koristi za paralelnu optiku |
| Metoda C | Tip C, par{0}}okrenutih prtljažnika | Taster-gore do -dolje | A-do-B na oba kraja | Preklopi koji se rukuju unutar prtljažnika; uobičajeno za naslijeđeni dupleks |
Kako odabrati, u praksi: odaberite jednu metodu za cijelu instalaciju i držite je dosljednom od kraja do kraja. Za paralelno-prekidanje optičke mreže, metoda B je najčešća jer koristi jedan tip kabla-i izbjegava slučajno uparivanje{3}}za{4}}prenos. TheANSI/TIA-568.3-E standardformalizira metode A, B i C i, od svoje revizije iz 2022. godine, dodaje dvije "univerzalne" metode (U1 i U2) koje vam omogućavaju korištenje istih modula i kablova na oba kraja kanala tipa-B. Ako je vaš dizajn izgrađen oko kaseta, slijedite shemu polariteta koju navodi sistem kaseta, a ne šeme miješanja. Za pozadinu o tome gdje se povezivanje niza nalazi u odnosu na duplex, pogledajte naš vodičLC u odnosu na MTP/MPO u-kablovima visoke gustine.

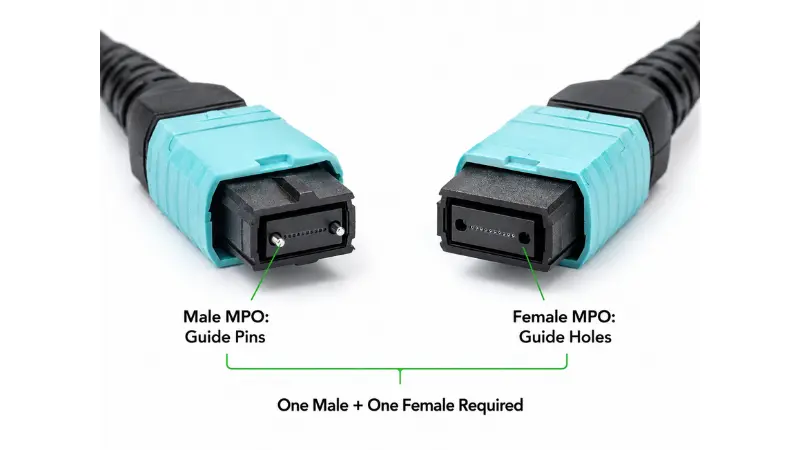

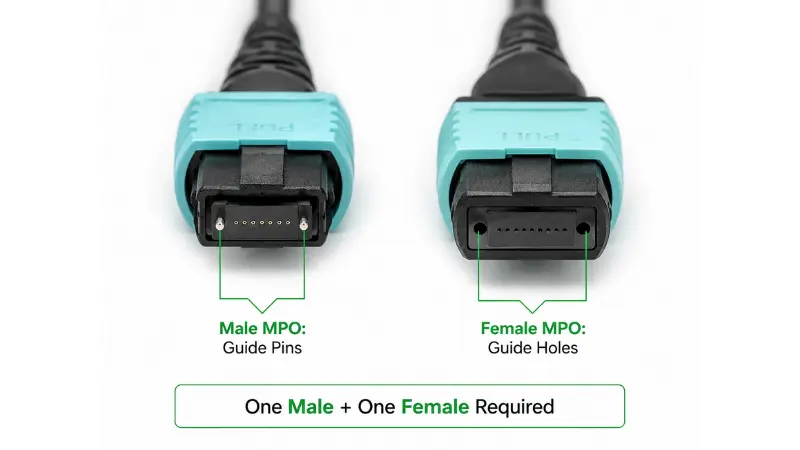

MPO muški vs ženski: kako odabrati?
MPO rod se odnosi na vodeće klinove u prstenu. Pinned (muški) konektor ima dva metalna pina; nevezani (ženski) konektor ima odgovarajuće rupe. Pravilo je apsolutno: svaki upareni par mora biti jedan zakačen i jedan nevezan. Dva ubodna konektora se fizički sukobljavaju i mogu zgnječiti pinove ili odlomiti prsten; dva otkopčana konektora nemaju ništa što bi ih poravnalo i neće ispravno nasjedati.
U tipičnom razmještaju, paralelni-priključci optičkog primopredajnika su obično otkvačeni, tako da je MPO noga koja se uključuje u primopredajnik obično pričvršćena. S druge strane, spol ovisi o adapteru, kaseti ili prtljažniku s kojim se spaja. Uvijek potvrdite spol porta primopredajnika u skladu sa njegovim podacima i provjerite spol koji je prikazao vašMPO/MTP adapteriprije nego popravite spol kabela. Ovaj jedan parametar sprječava i mrtve veze i fizička oštećenja.

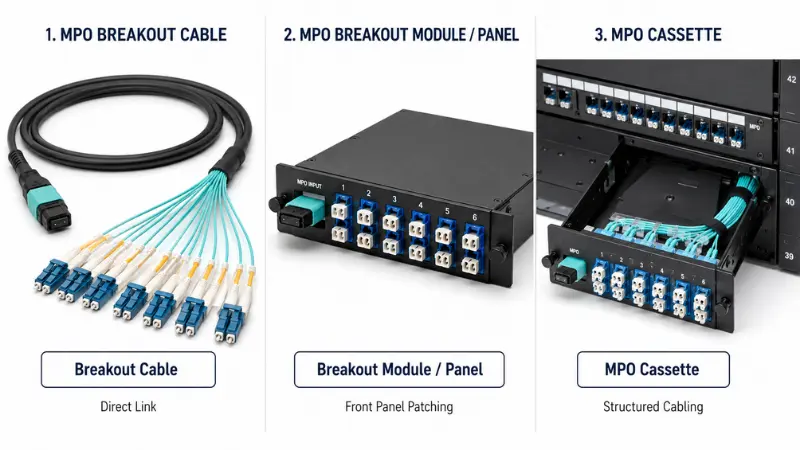

MPO Breakout Cable vs Module vs Cassette
Ova tri su povezana, ali rješavaju različite probleme. Izbor se svodi na to koliko veza treba da bude strukturirana i održiva.
| Opcija | Šta je to | Najbolje za | Glavna prednost |
|---|---|---|---|
| Kabl za razbijanje | Jedan MPO/MTP ventilator direktno na LC, SC ili FC noge | Isti-vezi za opremu za regal, brzo postavljanje | Jednostavno,{0}}štedi prostor, najmanje tačaka veze |
| Pregradni modul / panel | Modul koji uzima MPO ulaz i predstavlja LC/SC portove na prednjoj strani | Među-veze za stalak i organizovana polja za zakrpe | Zakrpanje prednjeg{0} panela, označavanje, lakše održavanje |
| MPO kaseta | Modularna kaseta unutar patch panela koja pretvara MPO kanale u dupleks | Strukturirano, skalabilno kabliranje | Čisti potezi, dodaci i promjene |
Koristite labav odvojak kada je ruta kratka, a veza direktna. Jednom kada veza pređe stalke ili će vidjeti česte promjene, anMPO kasetaili panel obično se plaća u lakšem rješavanju problema i označavanju.

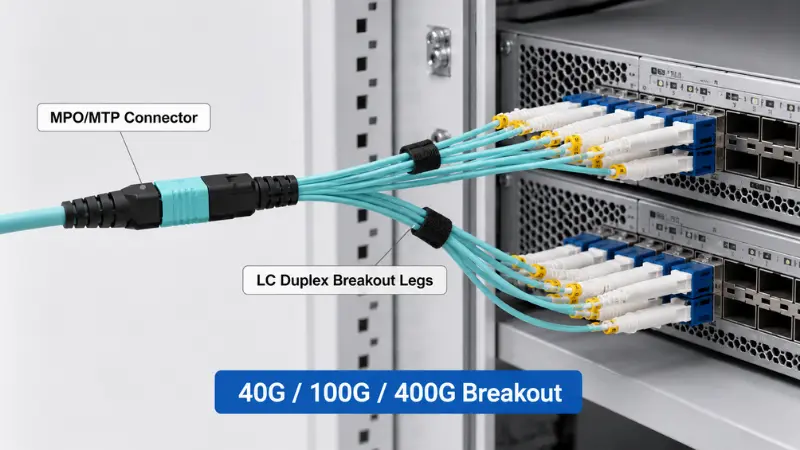

Uobičajene aplikacije
40G do 4x10G Breakout
40G QSFP+ SR4 port prenosi četiri 10G trake preko osam vlakana. Kada prekidač i optika podržavaju prekidni način rada, MPO-na-LC sklop dijeli ga na četiri nezavisne 10G-SR dupleks veze. Ovo je jedan od najčešćih razloga zbog kojih ljudi kupuju lomne kablove.
100G do 4x25G Breakout
100G QSFP28 SR4 port radi na isti način, dijeleći se na četiri 25G veze preko osam vlakana. Odabir pravog načina rada i stepena je ovdje važan jer je budžet po-traci manji; naš korak daljekako odabrati 100G kabloveide u kompromise-.
400G: Gdje se Breakout primjenjuje i ne primjenjuje
400G je mjesto gdje pretpostavka "MPO breakout for all" ne uspijeva. To u potpunosti ovisi o sučelju primopredajnika:
- 400G-DR4koristi 8 jednostrukih- vlakana (četiri 100G trake) i čisti se na 4 x 100G preko Base-8 MPO.
- 400G-SR8koristi 16 multimodnih vlakana (osam 50G traka) na Base-16 MPO i može doći do 8 x 50G ili 2 x 200G.
- 400G-FR4 i LR4su dupleks jednostruki- interfejsi koji koriste multipleksiranje talasne dužine preko jednog LC para. Ne koriste paralelna vlakna, tako da se MPO kabel za razbijanje uopće ne primjenjuje.
Dakle, prije nego što odaberete bilo koji 400G breakout, prvo pročitajte specifikaciju optičkog modula. Faktor oblika (QSFP-DD, OSFP) vam ne govori o mapi vlakana; tip interfejsa radi.
Gdje se ovi kablovi pojavljuju?
Tipični domovi za MPO sklopove za razbijanje uključuju kičmu-tkaninu od listova, prebacivanje-na-veze za servere, mreže za pohranu, polja za unakrsnu-vezu, telekom sobe, okosnice kampusa i guste patch panele.
Uobičajeni primjeri konfiguracije
Ovo su konfiguracije koje većina projekata zapravo naručuje, s proizvodima koji odgovaraju svakom od njih:
| Konfiguracija | Uobičajena upotreba | Bilješke |
|---|---|---|
| 8-fiber MTP do 4x LC duplex | 40G / 100G SR4 breakout | Base-8, puna upotreba vlakana, bez praznih niti |
| MPO od 12 vlakana do 6x LC duplex | Strukturirano kabliranje i dupleks kanali | Za SR4 veze, 4 od 12 vlakana mogu ostati tamna |
| 24-vlakna MTP na FC/APC uprtač | Visoko{0}}zakrpe u jednom{1}} načinu rada | Potvrdite APC poliranje i šemu jasne oznake nogu |
Kada ne koristiti MPO kabel za razbijanje?
Labavi fanout je pogrešan alat kada:
- Veza se kreće između regala ili soba i vidjet će redovne poteze, dodatke i promjene. Prtljažnik plus kaseta ili panel je čistiji i lakši za održavanje.
- Potrebno vam je{0}}pokrpanje prednje ploče i trajne oznake za operativno osoblje.
- Port ne podržava prekidni način rada, ili je interfejs dupleks tipa kao što je 400G-FR4 koji nema paralelna vlakna za izbijanje.
- Dizajn bi pomiješao single-način i višenačin u jednom kanalu, što nije dozvoljeno.
- Budžet napajanja je već mali i dodatni set parova konektora bi pojeo marginu.
Ključne specifikacije koje treba potvrditi prije naručivanja
Većina kvarova na terenu seže do toga da je jedan od ovih pogrešan. Potvrdite svaki prema kanalu, a ne samo prema kablu.
- Broj vlakana.Izvedite ga iz broja dupleksnih veza koje su vam potrebne: četiri veze do 8-fibera, šest do 12-vlakana, dvanaest do 24-vlakana. Oduprite se prevelikoj gustini kupovine "za svaki slučaj".
- Polaritet.Zaključajte tip A, B ili C na cijeloj stazi: primopredajnici, kanali, kasete i patch kablovi.
- Tip i spol konektora.MPO ili MTP; zakačeni ili otkvačeni svaki kraj; ključna orijentacija; LC/SC/FC na strani izbijanja; UPC ili APC.
- Fiber mod.Uskladite optiku. OM3/OM4 za kratki multimod doseg, OS2 single-način za udaljenost. Ako vagate ocjene, naše napomeneOM1 do OM5 multimododredite granice dosega.
- Jakna i konstrukcija.PVC, LSZH, uspon ili plenum koji odgovaraju okolini, plus prečnik, radijus savijanja i da li je za noge potrebna pojedinačna obloga ili oklop.
- Dužina lomljenja i označavanje.Dužina konektora -na- mora odgovarati racku; prekratko štipa rutu, predugo je zatrpava. Svaki krak treba biti označen na karti vaše luke.
- Gubitak umetanja i izvještaj o ispitivanju.Za veze velike{0}}brzine, konektori sa malim-gubicima štite budžet. Naš objašnjavač je uključengubitak insercije u kablovima od vlakanapokazuje zašto je nekoliko desetina dB važno kada se nekoliko parova konektora složi.
Kontrolna lista RFQ za prilagođene MPO kablove za razbijanje
Kada pošaljete zahtjev za ponudu, uključivanje ove liste naprijed uklanja većinu naprijed-i-i spriječava preradu:
Za projektne narudžbe, zamolite dobavljača da označi svaku nogu prema rasporedu vašeg stalka i da potvrdi pričvršćivanje i polaritet dijagramom ožičenja prije proizvodnje. Možešpošaljite nam detalje vašeg linkai vratit ćemo konfiguraciju prema ovoj kontrolnoj listi.
Šta izveštaj o testiranju treba da sadrži?
Značajan izvještaj o tvorničkom testiranju sklopa za lomljenje treba da obuhvati, najmanje:
- Gubitak umetanja po konektoru ili vlaknu, u odnosu na razred koji ste naručili
- Gubitak povrata, posebno za APC i sklopove s jednim-načinom
- Verifikacija polariteta ili mapa žice koja dokazuje Tx/Rx putanju
- Rezultati{0}}inspekcije krajnjeg lica (kriterijumi prihvatanja IEC 61300-3-35 su uobičajena referenca)
- Tip vlakna, tip konektora i poliranje
- Dužina sklopa i serijski broj za sljedivost
Kontrolna lista za odabir u 5 koraka
- Korak 1 - Definirajte vezu.40G na 4x10G, 100G na 4x25G, razbijanje panela, prebacivanje-na-server ili unakrsno-povezivanje? Zapišite broj dupleks veza.
- Korak 2 - Pročitajte interfejs opreme.Potvrdite na tablici sa podacima da port podržava režim prekida i koju mapu vlakana koristi sučelje.
- Korak 3 - Postavite broj vlakana i bazu.Uskladite Base-8/12/16 sa brojem traka tako da ne navlačite vlakna ili preplaćujete.
- Korak 4 - Ispravite polaritet i spol.Odaberite metodu za cijeli kanal i zakačeni/otkačeni pol za svaki kraj.
- Korak 5 - Završite fizičke detalje.Način rada vlakana, poliranje, jakna, ukupne dužine i dužine lomljenja, označavanje i izvještaj o testiranju.
Uobičajene greške koje treba izbjegavati?
- Tretiranje svih kablova za razbijanje kao isti.Sličan izgled skriva različit polaritet, brojanje, pričvršćivanje i mapiranje. Svaki put pročitajte specifikaciju dijela.
- Ostaviti polaritet do dana ugradnje.Kasnije popravljanje može značiti zamjenu kabela, adaptera ili cijelih kablova. Dizajnirajte ga prije naručivanja.
- Spajanje UPC-a sa APC-om.Dva imaju različitu{0}}geometriju krajnjeg dijela i nikada se ne smiju spajati; naša bilješka oPC, UPC i APC kraj{0}}objašnjava zašto njihovo miješanje degradira ili oštećuje vezu.
- Neusklađen način rada vlakana.Jednostruki{0}}način i višenačin nisu zamjenjivi; uskladiti kabel s optikom i udaljenosti.
- Preskakanje čišćenja i pregleda.Jedan kontaminirani MPO ferrul zagađuje nekoliko kanala odjednom. Pratite ispravnočišćenje i pregled konektora za vlaknaprije svakog parenja, posebno na-vezama velike brzine.
FAQ
Koja je razlika između MPO i MTP?
MPO je generički standard za konektore sa više{0}} vlakana. MTP je US Conec-ova zaštićena,-preciznija verzija MPO konektora. Oni se međusobno povezuju, pa potvrdite spol, polaritet i razred umjesto da brinete o imenu.
Šta je MPO na LC kabel?
To je sklop s jednim MPO/MTP konektorom na kraju trupa i nekoliko LC konektora na drugom, koji se koristi za podjelu paralelnog kanala na pojedinačne dupleks veze kao što su 4 x 10G ili 4 x 25G.
Koja je razlika između razvodnog kabla i MPO trunk kabla?
Trank kabl ima MPO/MTP konektore na oba kraja i predviđen je za prelazak na dupleks preko kasete ili modula. Kabl za razbijanje direktno se pretvara u pojedinačne konektore, bez potrebe za panelom.
Šta je tip B MPO razvodni kabel?
Tip B se odnosi na obrnuti polaritet (taster-do ključ-gore). Široko se koristi za paralelnu optiku jer dozvoljava jednu vrstu kabla-pokrpa i smanjuje šansu od-do-grešaka prijenosa.
Da li su za MPO kablove potrebni muški ili ženski konektori?
Svaki spareni par mora biti jedan zakačen (muški) i jedan nevezan (ženski). Ispravan spol kabla zavisi od porta primopredajnika i adaptera ili kasete na koju se uklapa, pa potvrdite oba pre naručivanja.
Šta je Base-8 vs Base-12 MPO breakout?
Base-8 koristi osam-pojačanja vlakana i u potpunosti koristi vlakna za četiri-opticke trake. Baza-12 koristi dvanaest i može ostaviti četiri vlakna tamna na SR4 linku. Baza-8 je obično čistija za probijanje na četiri trake; Base-12 odgovara autohtonim šest-dupleksnim koferima.
Mogu li MPO razvodni kablovi podržavati 400G?
Mogu biti dio 400G sistema kao što su DR4 (8 vlakana) i SR8 (16 vlakana), ali dupleks interfejsi poput FR4 i LR4 ne koriste paralelna vlakna i ne mogu se razbiti. Prvo provjerite specifikaciju optičkog modula.
Koje informacije trebam dati za ponudu?
Brzina prenosa podataka, tip primopredajnika, način rada vlakana, broj vlakana i baza, tip i poliranje konektora, pol MPO, metoda polariteta, ukupna dužina i dužina prekida, ocjena omotača i izvještaj o testiranju koji vam je potreban.
Key Takeaways
MPO kabl za razbijanje je najdirektniji način da se paralelni port pretvori u pojedinačne dupleks veze, ali konektor je lak deo. Veza radi ili ne radi na osnovu broja vlakana, tipa baze, polariteta, pola, načina rada vlakana i mape proboja, što se sve mora slagati na cijelom kanalu. Odlučite ih kao dizajn-nivoa kanala, uparite konfiguraciju sa stvarnim interfejsom primopredajnika i potvrdite polaritet, pričvršćivanje i izvještaj o testiranju prije proizvodnje. Za veze između-rack-a ili često mijenjane veze, izmjerite kasetu ili panel u odnosu na labavi ventilator. Uz regulisanje brzine vašeg porta, broja vlakana, polariteta i pola, dobavljač može brzo okrenuti ispravan sklop i sa daleko manjim rizikom za instalaciju.
