Ako prekidate ili spajate vlakna na terenu, izbor se obično svodi na dvije metode: abrzi optički konektorili fuzioni spoj. Oba stvaraju optički put, ali su napravljeni za vrlo različite poslove. Brzi konektor je brža, niža-opcija alata za završetak FTTH kabla, rad na strani pretplatnika-, male popravke i bilo koju situaciju u kojoj je nošenje uređaja za spajanje do svake tačke nepraktično. Fusion spajanje je opcija manjeg-gubitka, veće-stabilnosti za okosne veze, vanjske spojeve i trajne spojeve koji moraju održati svoje performanse godinama.
Ovaj vodič vam prvo daje jasan okvir za odlučivanje, a zatim tehničke detalje, brojeve gubitaka, korake instalacije, testiranje, rješavanje problema i kontrolnu listu za B2B kupovinu tako da možete uskladiti metodu i konektor sa svojim stvarnim scenarijem.

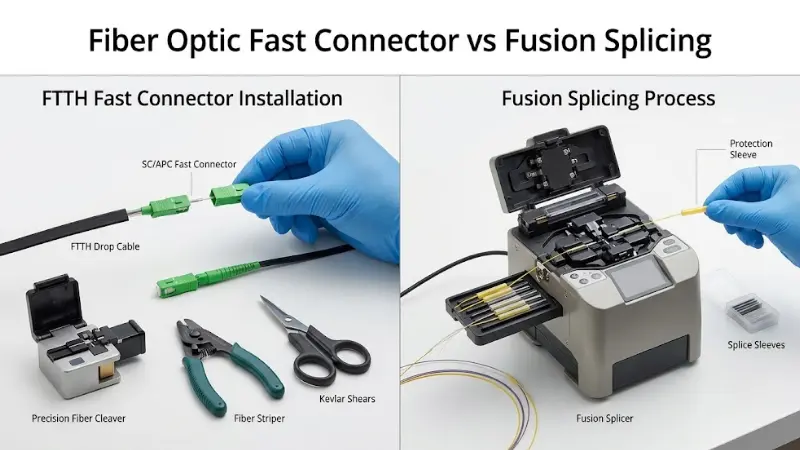

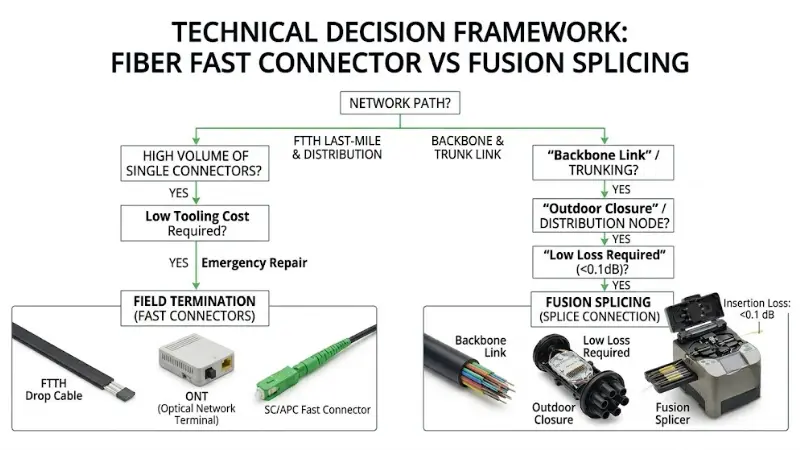

Brzi konektor ili fuziono spajanje? Jednostavan okvir za odlučivanje
Prije nego što uporedite specifikacije, odlučite šta veza treba učiniti. Ove dvije metode se rijetko nadmeću -na-; uklapaju se u različite dijelove iste mreže.
Odaberite brzi optički konektor kada:
- Prekidate FTTH kabl u kućama, hodnicima, zidnim utičnicama ili ONT portovima i morate završiti mnogo tačaka dnevno.
- Potrebna vam je hitna ili privremena veza koja se brzo vraća, prije nego što se zakaže trajna popravka.
- Posada nema uređaj za spajanje na licu mjesta, ili kupovina nije opravdana za veličinu posla.
- Veza je kratka, budžet za gubitak ima marginu, a vezu će možda trebati preraditi ili premjestiti kasnije.
Odaberite fuzijsko spajanje kada:
- Zglob je stalan i nalazi se na kičmi, hranilici ili ruti za daljinu{0}}.
- Budžet veze je mali i svaki deseti decibel je bitan.
- Veza živi u teškom vanjskom okruženju, podzemnom zatvaranju ili bilo gdje podložno temperaturnim promjenama i vibracijama tokom mnogo godina.
- Pouzdanost i performanse refleksije nadmašuju brzinu instalacije.
Ako se poen podudara sa stavkama na obje liste, odlučujući faktori su obično budžet za gubitak i koliko dugo spoj mora ostati netaknut.

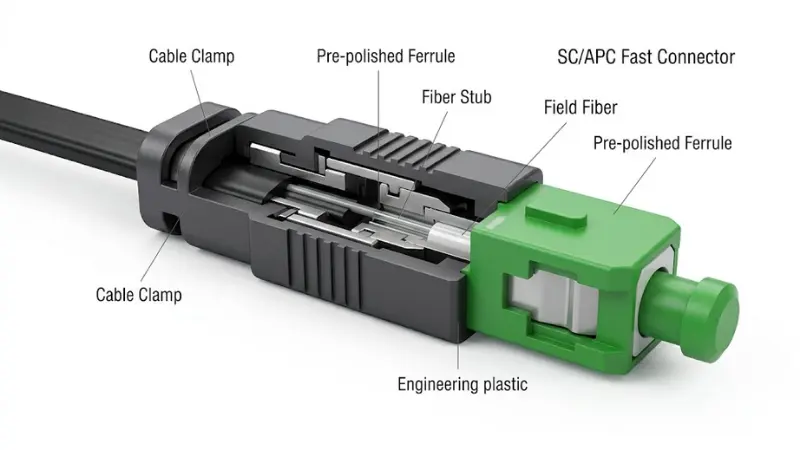

Šta je brzi optički konektor?
Brzi konektor sa optičkim vlaknima je konektor koji se-ugrađuje na terenu i koji završava vlakno bez tvorničkog poliranja ili očvršćavanja epoksidom. Možete ga vidjeti i pod nazivom brzi konektor, konektor za montažu na terenu ili mehanički konektor.
Većina dizajna koristi prethodno-polirani prsten i unutrašnju strukturu poravnanja. Tehničar skida, čisti, cijepa i ubacuje terensko vlakno upolje{0}}telo konektora sklopa, zatim ga zaključava na mjestu. Gotovi konektor se slaže sa optičkom opremom,adapteri, patch panele, terminalne kutije ili ONT-ove na isti način na koji bi to učinio fabrički{0}}terminirani konektor. Budući da nema očvršćavanja ili ručnog poliranja na licu mjesta, brzi konektor može naglo skratiti vrijeme završetka rada na posljednjoj-kilji.
Šta je mehaničko spajanje i kako se odnosi na brze konektore?
Mehaničko spajanje poravnava dva kraja vlakana unutar precizne strukture i drži ih gelom za{0}}podudaranje indeksa, umjesto da ih topi zajedno. Upravo ovo je princip koji većina brzih konektora koristi interno: poljsko vlakno je poravnato prema kratkom, prethodno-poliranom vlaknu. Dakle, "brzi konektor" opisuje oblik proizvoda, dok "mehaničko spajanje" opisuje način povezivanja unutar njega. Aunaprijed{0}}ugrađeni brzi konektorje jedna uobičajena implementacija, gdje su stub i kanal za poravnanje već ugrađeni u tijelo.
Prednosti
Brzina i niska cijena alata su glavne pobjede. Ne postoji fuzioni uređaj za spajanje za kupovinu, transport, napajanje ili održavanje, što odgovara malim poslovima, održavanju na terenu i instalacijama pretplatnika. Ramp vještina je kraći: uz dobar striper, sekač, sredstva za čišćenje i pravi konektor, tehničar može brzo postati produktivan. Mnogi dizajni se također mogu ukloniti ili zamijeniti lakše od spojenih spojeva, što pomaže pri privremenim vezama i promjenama na-lokaciji.
Ograničenja
Mehanički spojevi su osjetljiviji na kvalitetu ugradnje. Loš ugao cijepanja, prljava čeona strana, ulje, nedovoljno -umetnuto vlakno ili neusklađenost prečnika kabla{2}} sve to dovodi do povećanja gubitka pri umetanju. U poređenju sa čistim fuzionim spojem, mehanička veza nosi veće gubitke prilikom umetanja i više je pod uticajem vibracija i temperaturnih ciklusa tokom vremena, zbog čega nije prvi izbor za veze okosnice ili izložene vanjske spojeve. Može biti vrlo pouzdan kada je konektor dobro napravljen i instaliran pod kontrolom, ali ta kontrola se mora održavati na svakom završetku.

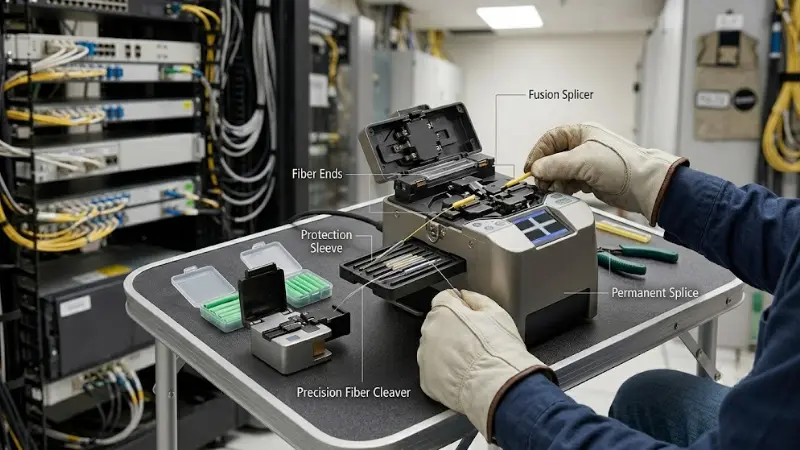

Šta je fuzijsko spajanje?
Fusion spajanje koristi toplinu, obično iz električnog luka, da bi se otopila i trajno zavarila dva kraja vlakana u jedan kontinuirani pramen. Uređaj za fuziju poravnava jezgre, spaja ih, a vi štitite spoj termoskupljajućim rukavom. To je standardna metoda za trajne kablovske spojeve, duge-veze, vanjske zatvarače i sisteme-visokih performansi. Ako želite pozadinu, evo dubljeg objašnjenjaza šta se koristi fuziono spajanje.
Prednosti
Izvedba je naslov. Kontinuirani spojeni spoj daje vrlo male gubitke prilikom umetanja i odlične performanse povratne-odbojnosti, a budući da je staklo fizički spojeno, ne zavisi od mehaničke brave da ostane poravnato. To ga čini pravim pozivom za kritične veze, gustu infrastrukturu, telekom okosnicu i vanjski kabel gdje je stabilan rad tokom godina važniji od toga koliko je dugo trajalo spajanje.
Ograničenja
Barijera su oprema i vrijeme. Potrebni su vam uređaj za spajanje, precizna sekačica, zaštitne navlake, pećnica za grijanje i obučeni operater, što povećava troškove unaprijed i čini metodu manje pogodnom za brze poslove na terenu. Zatopljeni spoj također treba da bude trajan: ako se raspored promijeni, obično sečete, ponovo-spajate i -zaštićujete. Za male FTTH završetke, ovo je često sporije od postavljanja brzog konektora.

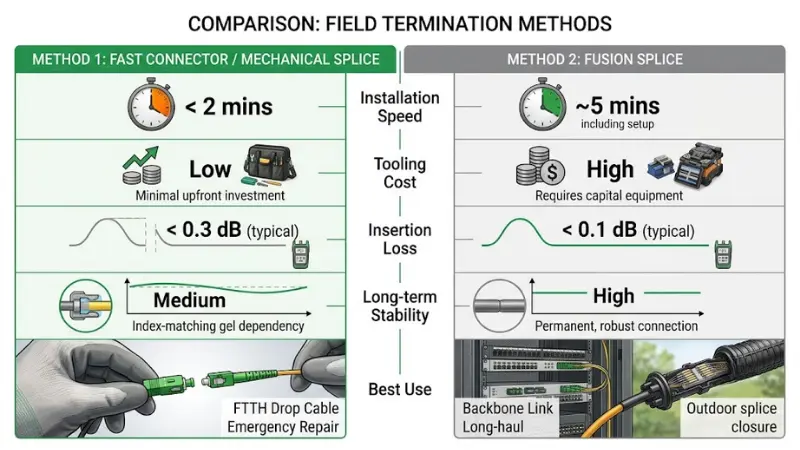

Mehaničko spajanje naspram fuzionog spajanja: gubitak, pouzdanost i cijena
Praktične razlike se svode na optički gubitak,-dugoročnu stabilnost, alate i refleksiju. Kao radna referenca,smjernice za gubitke koje je objavila The Fiber Optic Association (FOA)korisni su: jedno-način spajanja fuzije je uobičajeno budžetiran na otprilike 0,1–0,15 dB, dok su prethodno-polirani mehanički- konektori za spajanje dozvoljeni do oko 0,75 dB prema TIA-568 procjenama gubitaka. Rezultati na terenu za dobre mehaničke veze često se kreću između 0,2 i 0,5 dB, ali širenje je šire i u velikoj mjeri ovisi o cijepanju i čistoći. Tretirajte bilo koji pojedinačni broj kao cilj za provjeru testiranjem, a ne kao garanciju.
| Faktor | Brzi konektor / mehaničko spajanje | Fusion Splice |
|---|---|---|
| Brzina instalacije | Fast; minimalno podešavanje na terenu | Sporije; postavljanje opreme i po-ciklusu spajanja |
| Potrebna oprema | Skidač, sekač, komplet za čišćenje | Fusion za spajanje, sekač, rukavi, pećnica za grijanje |
| Nivo vještina | Kraća kriva učenja | Više treninga i prakse |
| Cijena unaprijed | Niska cijena alata | Visok trošak alata, niži po-zajednički trošak po zapremini |
| Tipični gubitak umetanja | Viši i varijabilniji (oko 0,2–0,75 dB) | Veoma niska (često ispod 0,1 dB) |
| Refleksija / stabilnost | Dobro kada se dobro instalira; osetljiv na okolinu | Odličan i stabilan tokom vremena |
| Fleksibilnost dorade | Lakše je zamijeniti ili premjestiti | Permanent; mora se ponovo-spojiti da se promijeni |
| Najbolja upotreba | FTTH, drop kabl, brza popravka, privremeni ili mali poslovi | Okosnica, dugotrajna{0}}konstrukcija, kritične, vanjske, trajne veze |
Nijedna metoda nije uvijek bolja. Brzi konektor osvaja brzinu na terenu, praktičnost i nisku cijenu alata; fuzijsko spajanje pobjeđuje na malim gubicima i trajnoj pouzdanosti.
Koja je metoda bolja za različite aplikacije?

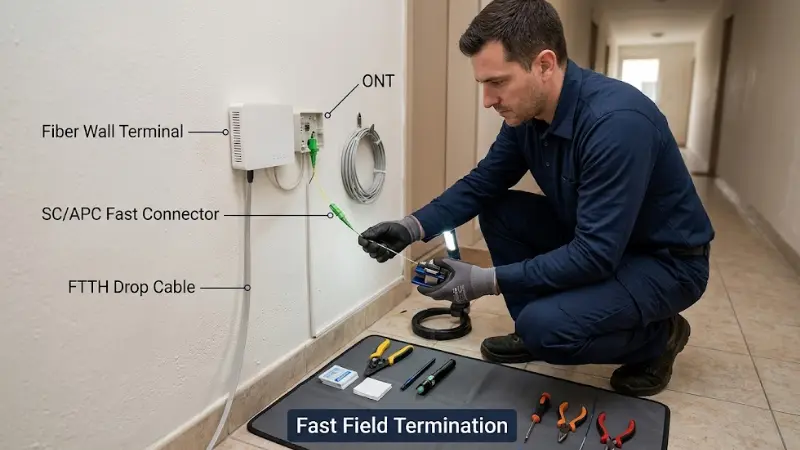

Instalacija FTTH i drop kabela
Za FTTH, brzi konektori su obično praktičan izbor. Zamislite jednog tehničara koji radi u više-stambenoj zgradi: na desetineFTTH kablzavršetak preko hodnika, rizora i pretplatničkih soba u jednom danu. Postavljanje fuzionog uređaja za spajanje na svaka vrata je sporo i nezgodno; SC/APC brzi konektor uparen sa kablom za ispuštanje omogućava posadi da završi svaku tačku za nekoliko minuta i nastavi dalje.
Hitne popravke i privremene veze
Kada je veza prekinuta i servis se mora brzo vratiti, mehanički brzi konektor ga brzo vraća dok je zakazana trajna popravka fuzije. Isto se odnosi na testiranje, rješavanje problema i kratkoročne-promjene na mreži gdje brzina nadmašuje trajnost.
Dugačka{0}}kičma i kritične veze
Za glavne rute, vanjske zatvaranje i kritične servisne veze, fuzijsko spajanje je bolja opcija. Ovim vezama je potreban nizak, stabilan gubitak i moraju preživjeti godine temperaturnih promjena i rukovanja, a trajni spojeni spoj je mnogo bolji za to od terenskog konektora.
Indoor distribucijske i male poslovne mreže
U zatvorenom prostoru, bilo koja metoda može raditi. Kratke serije sa mnogo brzih završetaka favorizuju brze konektore; stalna glavna karika ili stroži budžet za gubitke favorizuje fuziju. Zasnovajte poziv na budžetu veze, skali projekta, dostupnim alatima i koliko često očekujete da ćete dodirivati vezu.
Kako odabrati pravi brzi optički konektor?
Ako koristite brzi konektor, specifikacija mora odgovarati kablu i sistemu ili će performanse biti nedosljedne.
Tip konektora: SC, LC, FC ili ST
SC brzi konektori dominiraju FTTH i pristupnim mrežama. LC verzije se pojavljuju u-opremi veće gustine i zakrpanju. FC i ST su neuobičajeni u modernom FTTH, ali se i dalje pojavljuju u naslijeđenim i industrijskim sistemima. Uskladite konektor sa sučeljem na adapteru, razdjelniku, priključnoj kutiji ili ONT-u s kojim će se upariti.
Vrsta poliranja: UPC ili APC
Nemojte slučajno miješati UPC i APC. UPC ima ravnu ili blago kupolastu čeonu površinu; APC koristi zakrivljenu čeonu stranu, obično označenu zelenim tijelom. Ugao reflektuje zalutalu svjetlost natrag u oblogu umjesto ravno prema vlaknu, što povećava povratne gubitke, a to je važno u PON sistemima gdje refleksije uzvodno uzrokuju nestabilnost. TheIEC 61755 konektor optičkog interfejsa standarddefinira povratne-ocjene gubitka iza ovoga, a ocjene APC-a su znatno iznad UPC-a. Za FTTH i PON, anSC/APC brzi konektorje uobičajeni default; za opšte zakrpe, SC/UPC ili LC/UPC mogu odgovarati dizajnu. Ako vam je izbor UPC-u odnosu na{2}}APC nov, ovaj pregledrazlika između PC, UPC i APC poliranjavredi pročitati.
Tip vlakna: single mode ili multimode
Konektor mora odgovarati vlaknu. Jednostruki-brzi konektori se uparuju sa jednostrukim-kablom za spuštanje i pristup; višemodni konektori se uparuju sa višemodnim vlaknima u kratkim pogonima u preduzećima ili data centru. Korištenje pogrešnog tipa uzrokuje loše performanse ili potpuni kvar, pa potvrdite razliku izmeđujedno-modno i višemodno vlaknopre nego što naručite.
Kompatibilnost kablova
Proverite da li konektor prihvata strukturu i prečnik vašeg kabla, bilo da je to 0,9 mm zategnut-bafer, 2,0 mm ili 3,0 mm kabl, ili ravni FTTH kabl. Za FTTH, postavljanje-kabla je kritično: konektor treba čvrsto da uhvati kabl tako da se vlakno ne može pomjeriti nakon instalacije.
Gubitak ubacivanja i povratni gubitak
Gubitak umetanja i gubitak povrata su brojevi koji odlučuju da li veza ispunjava budžet. Nemojte vjerovati samo nazivu proizvoda; pročitajte specifikaciju dobavljača, standard testiranja i proces{1}}kontrole kvaliteta i zatražite uzorke izvještaja o testiranju prije masovne narudžbe.
Korak-po-Korak instalacija brzog optičkog konektora
Kvalitet polja, a ne sam proizvod, određuje performanse mehaničke{0}}konekcije. Ponovljiva sekvenca je važnija od sirove brzine. Za verziju{3}}specifičnu za proizvod, slijedite uputstva proizvođača i pogledajte ove općenitedetaljni koraci povezivanja za brzi konektor.
- traka:uklonite omotač i premaz do dužine koju konektor traži, koristeći odgovarajuću traku za skidanje kabla kako ne biste zarezali staklo.
- Čisti:obrišite golo vlakno maramicama{0}}bez vlakana i odobrenim sredstvom za čišćenje; ne dirajte očišćeni dio.
- Cleave:koristite oštar, prikladan sekač i uskladite dužinu cjepa sa specifikacijom konektora. Cilj je ravan, kvadratni kraj.
- Pregledajte:izbjegavajte dodirivanje krajnjeg dijela nakon cijepanja; čist, kvadratni rascjep je ono što smanjuje gubitak.
- umetnuti:gurnite vlakno do kraja u konektor dok ne sjedne na stub, a zatim aktivirajte mehanizam za zaključavanje.
- Brava i haljina:pričvrstite stezaljku kabla i izbegavajte uske krivine u blizini tela.
- Test:provjerite vezu prije nego zatvorite kućište.

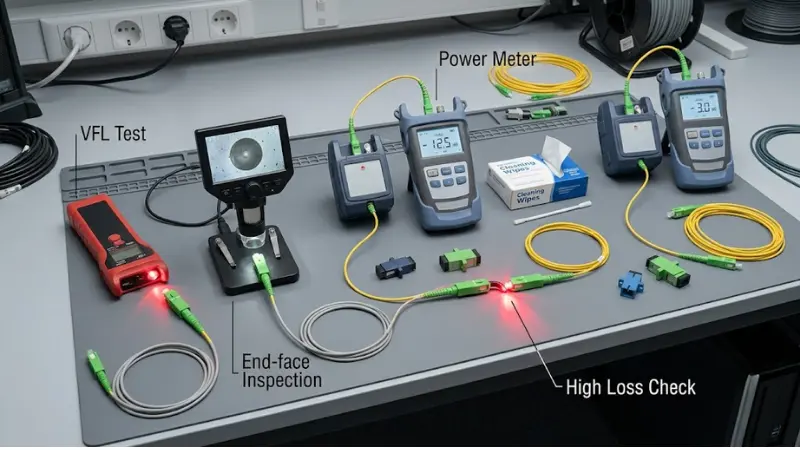

Kako testirati brzi konektor nakon instalacije
Samo vizuelni pregled nije dovoljan. U najmanju ruku, koristite vizualni lokator greške (VFL) da potvrdite kontinuitet i otkrijete loše sjedište ili oštar zavoj kao svijetlo curenje. Koristite optički mjerač snage sa izvorom svjetlosti da izmjerite kraj-do- gubitak u odnosu na vaš budžet veze i koristite OTDR na dužim ili spornim linkovima da locirate događaj visokog-gubitka. Pregledajte spojenu čeonu stranu mikroskopom s vlaknima kada rezultati izgledaju marginalno. Zabilježite očitanja; dokumentirani broj gubitaka je ono što vam govori da je raskid prošao, a ne činjenica da je kliknuo na svoje mjesto.
Rješavanje problema sa velikim gubitkom prilikom umetanja na brzom konektoru
Kada svježe prekinuti konektor ima visoko očitavanje, poradite od najčešćeg uzroka do najmanjeg prije nego što bilo šta presečete:
- Kontaminacija{0}}površine:vodeći uzrok. Pregledajte i očistite spojnu površinu i adapter, a zatim ponovo-izmjerite.
- Loše cijepanje:nagnuti ili usitnjeni rascjep ostavlja prazninu ili raspršivanje. Ponovo{1}}razdvojiti i ponovo-ukinuti.
- Ispod{0}}umetnutog vlakna:ako vlakno nije došlo do stuba, brava se možda zatvorila na zraku. Vratite{1}}u potpunosti.
- Savijanje ili naprezanje tijela:oslobodite čvrste krivine i provjerite stezaljku kabela.
- Neusklađenost poliranja ili vlakana:potvrdite da niste spojili UPC sa APC, ili single{0}}način sa višemodnim.
Ako je gubitak i dalje izvan specifikacija nakon čišćenja-i-ponovne provjere, zamijenite konektor. Za šire simptome mreže izvan jednog zgloba, ovaj vodič zarješavanje uobičajenih problema s optičkom mrežompomaže da se izoluje gde se problem zaista nalazi.
Uobičajene greške pri korištenju brzih optičkih konektora
Većina kvarova na terenu seže do malih grešaka u pripremi: neravnomjeran ili nagnuti rascjep koji povećava gubitak; prljavi kraj od prašine, ulja ili otisaka prstiju; pogrešan tip konektora, kao što je UPC gdje je potreban APC; neusklađenost{0}}prečnika kabla koja omogućava da se vlakno kreće; preko-savijanje u blizini tijela; i preskakanje optičkog testiranja. Izbjegavanje ovih ne košta ništa osim discipline, a razlika je između brzog konektora koji radi i onog koji tiho vuče dolje budžet veze.
Kontrolna lista za kupovinu B2B brzih konektora za optička vlakna
Za nabavku, cilj je konzistentnost serije, a ne samo niska jedinična cijena. Prije masovne narudžbe potvrdite:
- Podaci iz tablice:navedeni gubitak umetanja i povratni gubitak, sa navedenim standardom ispitivanja i uslovima.
- Povezivanje konektora i poliranja:SC/LC/FC i UPC/APC ispravni za vaš sistem ipriključna kutija sa vlaknima, adapter ili razdjelnik s kojim se spaja.
- Kompatibilnost kablova:podrška za vaš tačan promjer-kabla i strukturu, sa sigurnom stezaljkom.
- Testiranje uzoraka:zatražite uzorke i izvještaje o testiranju i provjerite gubitak u-kući prije nego što izvršite obim.
- Konzistentnost serije i inspekcija:pitajte kako dobavljač kontrolira kvalitet prstena i{0}}geometriju krajnjeg dijela na partijama.
- Pakovanje, MOQ i vrijeme isporuke:potvrdite zaštitno pakovanje, minimalnu količinu narudžbe i realnu isporuku za vaše uvođenje.
Ako nabavljate kompletan popis materijala, a ne samo konektore, ovoVodič za nabavku FTTH pasivnih komponentipokriva kako se konektori, razdjelnici i kućišta uklapaju zajedno. Za PON arhitekture, također veličinuPLC razdjelnikfaza pored konektora tako da se zatvara kraj-do-budžet gubitka.
FAQ
Da li je brzi optički konektor isto što i mehanički spoj?
Ne baš. Brzi konektor je konektorski proizvod; mehaničko spajanje je metoda poravnanja koju mnogi od njih koriste interno. Oni su blisko povezani, ali nisu zamjenjivi pojmovi: konektor je hardver, mehanički spoj je način na koji spaja vlakno iznutra.
Da li je spajanje fuzijom bolje od mehaničkog spajanja?
Za trajne veze sa malim-gubicima i visokom{1}}stabilnošću, da. Za brzu instalaciju, niže troškove alata i praktičnost na terenu, mehanički brzi konektor je bolji. Tačan odgovor zavisi od budžeta za gubitak i koliko trajna mora biti spojnica.
Koji alati su mi potrebni da instaliram brzi konektor sa optičkim vlaknima?
Obloga i sredstvo za skidanje premaza veličine vašeg kabla, visoko-kvalitetna sekačica, komplet za čišćenje s maramicama bez dlačica-i odobrenim rastvaračem, te alat za testiranje kao što je VFL ili optički mjerač snage. Nije potreban fuzioni uređaj za spajanje, što je glavni razlog zašto se ekipe odlučuju za ovu metodu.
Zašto brzi konektor ponekad pokazuje velike gubitke prilikom umetanja?
Obično prljava čeona strana ili loš cijepanje, rjeđe nedovoljno-umetnuto vlakno, usko savijanje ili UPC/APC ili jedno-način/višemodni neusklađenost. Prvo očistite i pregledajte, ponovo-odcijepite ako je potrebno i ponovo-izmjerite prije zamjene konektora.
Može li brzi konektor zamijeniti fuziono spajanje?
Za FTTH kabl,{0}}radove na strani pretplatnika i privremene popravke, često da. Za kičmu, dugotrajne-i otvorene vanjske spojeve gdje su budžet za gubitak i dugoročna stabilnost kritični, spajanje fuzijom ostaje sigurniji izbor.
Kako da testiram brzi konektor nakon instalacije?
Provjerite kontinuitet pomoću VFL-a, mjerite gubitak od-do-kraja pomoću optičkog mjerača snage u odnosu na budžet vašeg linka, koristite OTDR na dužim vezama i pregledajte krajnji dio fiber mikroskopom ako očitanje izgleda marginalno. Zabilježite rezultat tako da se prekid dokumentuje kao prolazan.
Da li su brzi konektori pouzdani za FTTH i da li rade s jednim-modnim vlaknom?
Da u oba slučaja kada se specifikacija poklapa i instalacija je kontrolirana. Mnogi brzi konektori, posebno SC/APC tipovi za PON i FTTH, dizajnirani su za jedno-modno vlakno. Prije ugradnje provjerite tip vlakna, poliranje i prečnik kabla.
Mogu li se optički brzi konektori ponovo koristiti?
Zavisi od dizajna konektora; mnogi se ne preporučuju za ponovnu upotrebu. Neke strukture dozvoljavaju uklanjanje ili zamjenu, ali oštećeni ili kontaminirani konektor ne treba ponovo instalirati ako vam je stalo do stabilnih performansi veze.
Zaključak
Brzi konektori i fuziono spajanje rješavaju različite probleme. Posegnite za brzim konektorom kada vam treba brz FTTH završetak, rad-kablova, hitna popravka ili malo-rješenje za alat; posegnite za spajanjem fuzije kada veza mora biti trajna, sa malim-gubicima i stabilna na glavnoj ili vanjskoj ruti. Za nabavku, uskladite tip konektora, poliranje, tip vlakna, prečnik kabla i broj testiranih gubitaka sa vašim stvarnim scenarijem i proverite uzorke pre kupovine u količini.
