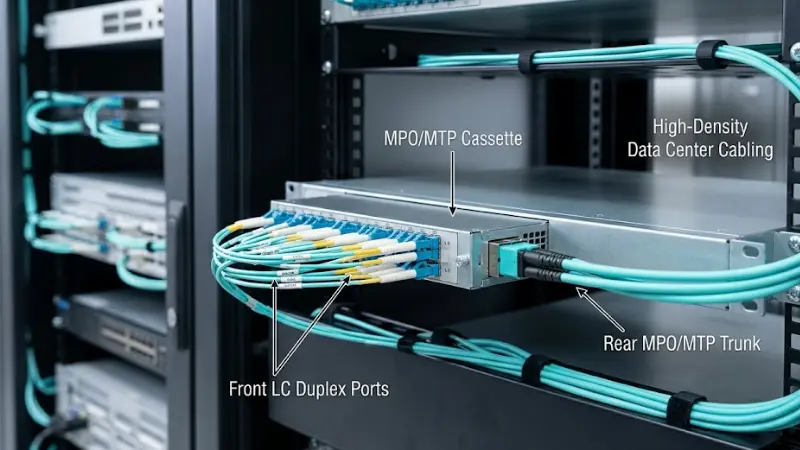

Šta je MPO/MTP kaseta?
MPO/MTP kaseta je pre-završeni modul za ugradnju u stalak{1}}. Stražnja strana ima jedan ili više adaptera za MPO/MTP niz - trunk interfejs -, a prednji nosi red LC (obično dupleks) ili SC adaptera za zakrpe. Unutar kućišta, kratka traka ili furkacija mapira svaki položaj vlakana u nizu na određeni prednji-bočni port.
To interno mapiranje je cijela stvar: fiksirano je u fabrici i testirano prije isporuke, tako da je odnos između položaja zadnjeg niza i prednjih portova predvidljiv. Ta predvidljivost je takođe razlog zašto polaritet (obrađen u nastavku) mora biti planiran kao sistem, a ne fiksiran na lokaciji. U tipičnom rasporedu, stražnji MPO/MTP port ima veliki-fiber-broj kičmenih kanala, a prednji LC ili SC portovi daju opremi čist, standardni interfejs za spajanje.
MPO/MTP konektor vs MPO/MTP kaseta
Ova dva termina se slabo koriste, ali nisu ista stvar.

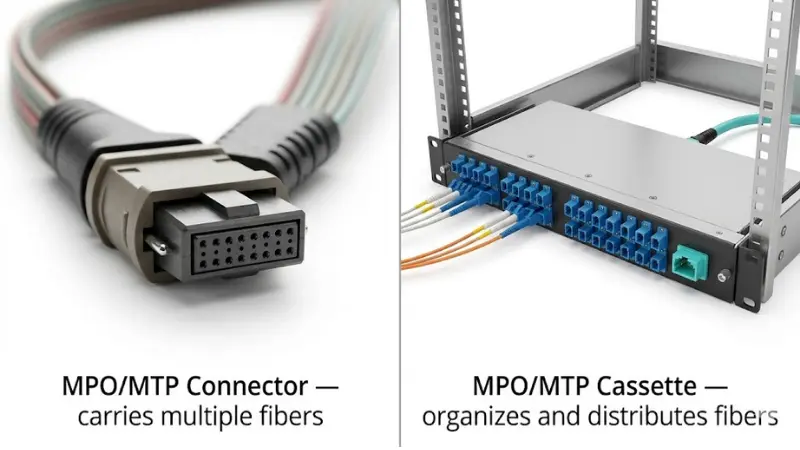

AnMPO konektor(Multi-pritiskanje vlakana-On) je sam konektor: jedno tijelo koje drži više vlakana u preciznoj MT obujmici, sa iglicama za vođenje koje definiraju muški (zakačen) ili ženski (nezakačen) interfejs. MTP je registrovana verzija MPO konektora sa višom-tolerancijom iz US Conec-a; premaUS Conec FAQ, brend MTP je dizajniran za poboljšane optičke i mehaničke performanse dok ostaje MPO u skladu sa{0}}standardima. Oba su definisana istim standardima međusobnog povezivanja - IEC 61754-7 i TIA-604-5 (FOCIS 5), kaoFluke Networks rezimira- tako da su svi MTP konektori MPO konektori, ali nije svaki MPO MTP.
Kaseta je smješteni modul koji sadrži konektor plus interno usmjeravanje vlakana i prednje priključke adaptera. Jednostavno rečeno: konektor nosi vlakna, dok ih kaseta organizira i distribuira unutar panela ili kućišta.
Kako radi MPO/MTP kaseta? Primjer sa 12 vlakana?

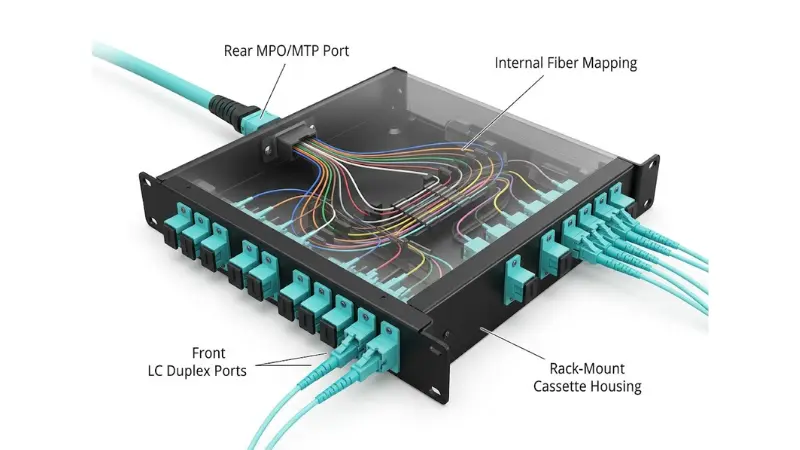

Uobičajena kaseta ima dvije strane: MPO/MTP port na stražnjoj strani zaMPO/MTP trunk kabl, i LC ili SC portovi na prednjoj strani za patch kablove.

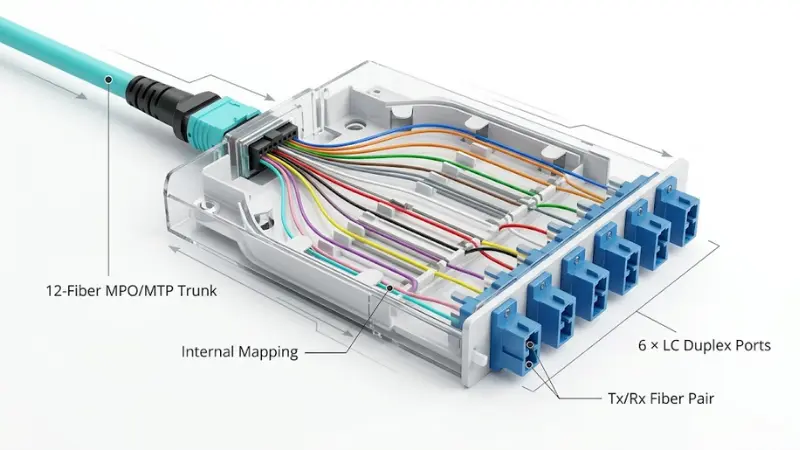

Uzmite MPO prtljažnik od 12-vlakana koji je sletio pozadi. Svaki prednji LC port je dupleks - dva vlakna, jedan prenosni i jedan prijemni. Dakle, dvanaest vlakana se mapira na šest LC dupleks portova (dvanaest simpleks pozicija). Tehničar tada koristi standardne LC duplex džampere da bi došao do prekidača, servera ili drugog panela. Okosnica ostaje kompaktna kao jednostruki deblo, dok prednja strana ostaje fleksibilna i lako se zakrpi. Ako je koncept dupleksa nov, pogledajte razliku izmeđudupleks i simpleksveze.
Uobičajeni tipovi MPO/MTP kaseta
"Kaseta" je kategorija, a ne jedan dio. Prije nego što odredite jednu, odlučite gdje ćete sjediti na svakoj od ovih osa:
- Prednji interfejs:MPO/MTP-do-LC (daleko najčešći u centrima podataka), ili MPO/MTP-do-SC za neka preduzeća, telekomunikacije i naslijeđena okruženja.
- Broj vlakana:8-fiber, 12-fiber i 24-fiber su standardni, sa 16-fiber koji se pojavljuje za 400G/800G paralelne optičke kasete. 8-fiber kasete se prirodno postavljaju sa četverostrukim paralelnim primopredajnicima, dok je 12-fiber radni konj za 6 LC dupleks. Tipična konstrukcija od 8 vlakana koristi8-vlakanskih MTP-sklopova na LCna strani prtljažnika.
- Fiber mod:multimode (OM3, OM4, OM5) za kratke dosege data centra, ili single{3}}mode (OS2) za duže vožnje i veće{5}}mape puta. Kaseta, trunk i patch kablovi moraju dijeliti isti način rada.
- Vrsta polariteta:Tip A, B, C ili jedan od novijih univerzalnih tipova - ovo mora odgovarati ostatku kanala.
- Insertion-ocjena gubitka:standardne u odnosu na komponente sa malim-gubicima (ponekad se zovu "elitne"), što je najvažnije kada je budžet linka mali.
Tipične MPO/MTP konfiguracije kaseta

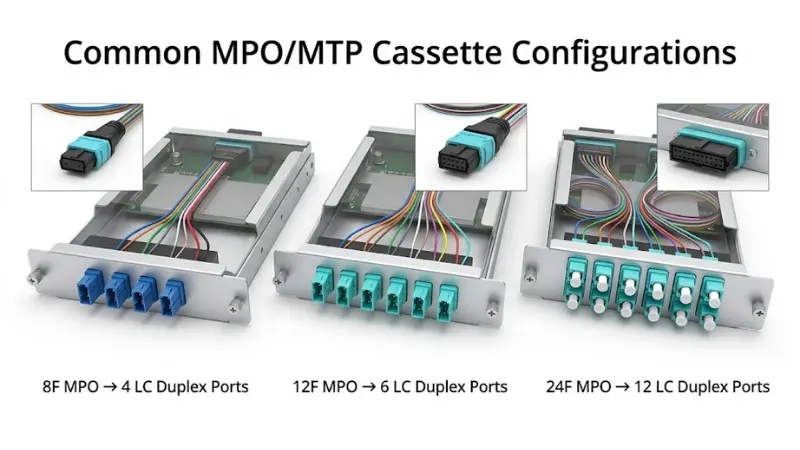

Većina kaseta iz stvarnog-svijeta spada u nekoliko standardnih izbočina. Usklađivanje jednog sa vašim primopredajnikom i brojem portova unapred izbegava iznenađenja prilikom instalacije.
| Pozadi (strana prtljažnika) | Interno mapiranje | Prednja strana (strana opreme) | Tipična upotreba |
|---|---|---|---|
| 1 × MPO od 12 vlakana | 12 vlakana → 6 dupleks | 6 × LC duplex | 10G LC oprema preko okosnice od 12 vlakana |
| 2 × MPO od 12 vlakana | 24 vlakna → 12 dupleks | 12 × LC duplex | Veća gustina u jednom 1U modulu |
| 1 × MPO od 24 vlakna | 24 vlakna → 12 dupleks | 12 × LC duplex | Manje trupa, gušća kičma |
| 1 × MPO od 8 vlakana | 8 vlakana → 4 dupleks | 4 × LC duplex | Izbijanje paralelne optike sa 8 vlakana (npr. veze tipa SR4) |
Za konkretnu multimodnu gradnju, aOM4 MTP kaseta sa 12 vlakanaje uobičajena polazna tačka za prvu konfiguraciju iznad.
Zašto data centri koriste MPO/MTP kasete?

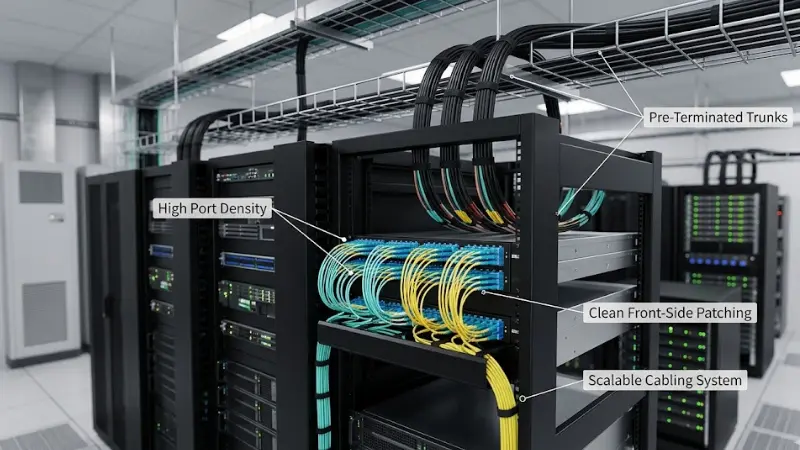

Velika gustina portova u manjem prostoru u regalu
Jedan trunk od 24-fiber array zamjenjuje snop pojedinačnih duplex kablova, a 1U kaseta može predstaviti dvanaest LC duplex portova iz njega. Provodite-trunke sa velikim brojem vlakana duž glavne staze i razbijate ih blizu opreme, što oslobađa prostor u ormarima, tacnama i kanalima gdje ga ima najmanje.
Brže, predvidljivije postavljanje
Kasete se uparuju sa fabrički-završenim, fabrički-testiranim kanalima, tako da se većina radova na konektoru obavlja prije isporuke. Na licu mjesta posao postaje "prizemljite prtljažnik, montirajte kasetu, zakrpite prednji dio" - daleko manje spajanja polja ili prekida, što je ono što čini uske rasporede projekta realističnim.
Jednostavniji potezi, dodaci i promjene
Budući da je prednja strana zakrpe odvojena od kičme, tehničari mogu ponovo{0}}zakrpiti portove bez ometanja trank infrastrukture. Za objekat koji redovno reorganizuje stalke i veze, to razdvajanje smanjuje rizik od prekida nepovezane veze tokom promene.
Strukturirani put migracije na 40G, 100G i dalje
Kabliranje zasnovano na nizu{0}} podupire paralelnu optiku, tako da kasetni sistem održava postrojenje modularnim kako se brzine penju. Međutim, ovo nije automatski: da li određena kaseta podržava buduću vezu zavisi od tipa vlakna, polariteta, broja vlakana i budžeta za gubitke. Dobro-planirani sistem vam daje prostor za glavu; ispod-navedeni ne.

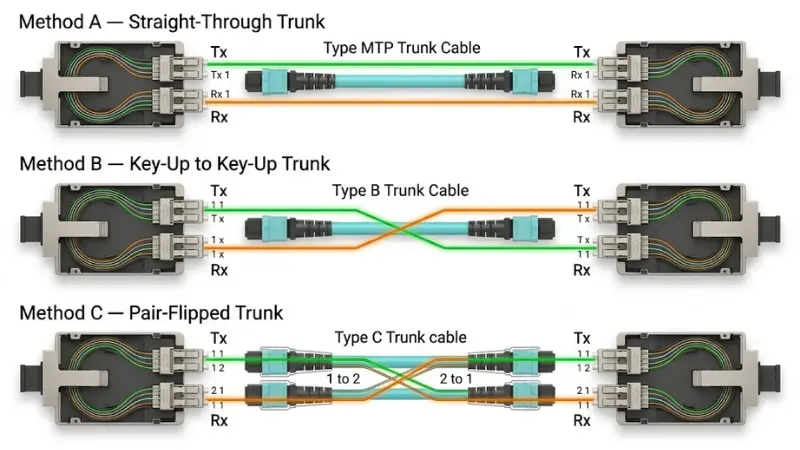

MPO/MTP polaritet kasete: metode A, B i C
Polaritet je jedini faktor koji će najvjerovatnije pretvoriti čistu-instalaciju u mrtvu vezu, tako da zaslužuje više od jednog-upozorenja.
Polaritet jednostavno znači da svako odašiljačko vlakno (Tx) mora doseći vlakno za prijem (Rx) na udaljenom kraju. U običnom duplex LC linku ukrštanje se dešava unutar dupleks kabla. U sistemu niza, skretnica se može pojaviti u prtljažniku, u kaseti ili u patch kablu - tako da se mora upravljati kroz cijeli kanal kao jedan dizajn. Standard TIA-568 definira tri metode, izgrađene oko kablova tipa A, B i C, a revizija iz 2022. (TIA-568.3-E) dodala je dvije "univerzalne" metode (U1 i U2) kako bi se pojednostavile primjene niza, kaoFluke Networks objašnjava.
- Metoda Akoristi pravi-prolazni (tip-gore do ključ-dolje) trunk, sa skretnicom koja se rukuje u patch kablovima - zbog čega mu je potreban jedan tip kabla na jednom kraju i drugi na drugom kraju. Taj zahtjev za mješovitim{5}}kablom je čest izvor grešaka u naručivanju.
- Metoda Bkoristi ključ-do ključ-prevoda i jednu vrstu kabla za povezivanje. Njegova jednostavnost ga čini popularnim za paralelnu optiku, iako još uvijek trebate potvrditi-tip krajnjeg lica (UPC naspram APC) i detalje jednog-moda prije standardizacije na njemu.
- Metoda Cokreće parove vlakana unutar trupa. To je najmanje uobičajeno i najkompleksnije za praćenje.
Praktično pravilo: izaberite jednu metodu i držite prtljažnik, kasetu i patch kablove u skladu s njim. Pitajte dobavljača za koji tip polariteta je kaseta napravljena i zatražite dijagram ožičenja, a zatim provjerite stvarno mapiranje u odnosu na mapu vlakana ili izvještaj o tvorničkom testiranju umjesto da pretpostavljate. Za običan-jezički tretman ovih-zamjena, ovostvarni{0}}pogled na MPO/MTP vlaknavredi pročitati pre nego što naručite.
Gdje se koriste MPO/MTP kasete?
Prebacite-na-patch{2}}panel i strukturirano kabliranje
Kasete se postavljaju u fiber patch panele da kreiraju organizovane veze između prekidača i strukturiranog kablovskog sistema - prednjih LC portova za lako spajanje, MPO/MTP kanale na zadnjoj strani. Ovo je svakodnevna uloga u dizajnu na kraju-reda-i srednjem{4}}redu-.
Kabliranje kičme i magistrale između zona
U većim objektima, kanali niza povezuju glavne, horizontalne i distributivne oblasti opreme (MDA, HDA, EDA), a kasete distribuiraju ta trunk vlakna u upotrebljive portove u svakoj zoni. AnOM{0}}MPO stablo vlakanaje tipičan element kičme koji hrani ove pukotine.
10G-na-40G/100G migracija
Mnoge mreže danas povezuju LC za 10G, ali im je potreban put do 40G ili 100G. Kasete sada povezuju stablo velike{4}}gustine sa opremom zasnovanom na LC-u, a istovremeno održavaju postrojenje prilagodljivim, što je jedan od razloga zašto je niz kablova tako snažno usmjeren nakako odabrati 100G optički kabl.
Enterprise server sobe, telekom sobe i rubne stranice
Ovi moduli nisu samo za hiperskalu. Poslovni prostori za servere, telekom ormari i-ivični ormari velike gustine imaju koristi tamo gdje su prostor, organizacija i brzina implementacije bitni.
MPO/MTP kaseta vs MPO Adapter Panel vs Breakout kabla
Tri proizvoda rješavaju probleme koji se preklapaju, a odabir pogrešnog je uobičajena greška u odabiru.
| Opcija | Šta radi | Najbolje kada | Zamjena{0}} |
|---|---|---|---|
| MPO/MTP kaseta | Kućni modul; zadnji niz → prednji LC/SC sa definisanim, testiranim mapiranjem | Potrebno vam je upravljano, zamjenjivo LC zakrpanje iz okosnice niza | Viša cijena po luci |
| MPO/MTP adapterski panel | MPO-do-MPO pregrada prolazi-kroz; no breakout | Oprema je MPO{0}}nativna i zakrpljena niz-na- niz | Nema LC breakout-a; potrebni su MPO patch kablovi |
| Kabl za odvajanje/izlaz{0}} ventilatora | Niz na jednom kraju, više LC nogu na drugom; unhoused | Kratke, fiksne tačke-do-preboja | Labavim nogama je teže upravljati i zamijeniti ih |
Ako vaši prekidači otkrivaju portove niza, anMPO/MTP adapterski panelmožda je sve što vam treba. Za fiksni rad gdje je smješteni modul pretjeran, anMPO-do-LC kabel za razbijanjeje jednostavniji izbor.
MPO/MTP kaseta naspram tradicionalnih dupleks kablova
Tradicionalno dupleks kabliranje je savršeno za male sisteme. Kako broj linkova raste, teško je pratiti i upravljati pojedinačnim kablovima -, što je mjesto gdje pristup kasetama zarađuje svoje mjesto.
| Stavka | Tradicionalno dupleks kabliranje | MPO/MTP kasetni sistem |
|---|---|---|
| Gustina kabliranja | Niže | Više |
| Brzina instalacije | Sporije na velikim poslovima | Brže sa pre-terminiranim trankovima |
| Održavanje | Više pojedinačnih kablova za praćenje | Prednja{0}}bočna zakrpa, kičma netaknuta |
| Najbolje za | Pregršt fiksnih linkova | Modularna okruženja visoke{0}}gustine |
| Ograničenje | Teško za skaliranje i upravljanje kada je gusto | Viša cijena po{0}}luci; polaritet mora biti isplaniran |
| Tipična veličina projekta | Male sobe, nekoliko ormara | Data centri i velike kompanije |
Kako odabrati pravu MPO/MTP kasetu?
Brojanje portova je lakši dio. Kaseta takođe mora da odgovara dizajnu kablova, interfejsu opreme i budžetu za performanse.
1. Tip i klasa vlakana
OM3 i OM4 multimode pokrivaju kratke dosege tipične unutar data centra - od desetina metara do nekoliko stotina u zavisnosti od brzine -, dok OS2 single-način se bavi dužim vožnjama i daje najviše prostora za veće-mape puta. Držite kasetu, gepek i patch kablove na istom tipu. Ako se odlučujete između razreda, uporediteOM3 u odnosu na OM4 višemodno vlakno, i odmjerite višenačin u odnosu na jedan{0}}način u našem vodiču zajedno-modno i višemodno vlakno.
2. Broj vlakana
Odaberite 8-vlakna kada razbijate četiri-trake paralelne optike, 12-vlakana za uobičajeni šestodupleksni prekid i 24-vlakna kada želite maksimalnu gustinu i manje kanala. Odlučujući ulazi su broj traka vašeg primopredajnika, broj dupleks portova koji su vam potrebni i vaš plan rasta - a ne zadani broj.
3. Prednji interfejs
LC duplex je standardan jer LC dominira na prekidačima, serverima i primopredajnicima; SC se još uvijek pojavljuje u nekoj poslovnoj i zastarjeloj opremi. Potvrdite stranu opreme prije naručivanja i usklađivanje zalihaLC duplex patch kablovi.
4. Metoda polariteta
Rano se odlučite za A, B, C ili univerzalni, a zatim odredite kasetu, prtljažnik i kablove koji će odgovarati. Nabavite dijagram ožičenja u pisanom obliku.
5. Rod i zakačenje
MPO/MTP konektori su pričvršćeni (muški) ili otkvačeni (ženski), a veza se ispravno spaja samo između suprotnih polova. Zaključajte spol kasete u odnosu na prtljažnik tokom planiranja - neusklađenost otkrivena na lokaciji znači odgođenu instalaciju, a ne brzu zamjenu.
6. Gubitak umetanja i budžet gubitka veze
Svaki spojeni par dodaje gubitak, a kaseta uvodi vlastite interfejse konektora, tako da se mora uračunati u budžet kanala - koji se ne tretira kao "besplatan". Više-kanali velike brzine kao što su 40GBASE-SR4 i 100GBASE-SR4 rade sa malim ukupnim budžetom, često samo nekoliko decibela na cijelom linku, tako da je svaki par konektora bitan. Tamo gdje je budžet mali, odaberite komponente sa malim{10}}gubicima i provjerite kompletan kanal u skladu sa specifikacijama primopredajnika.
7. Kompatibilnost kućišta i panela
Kasete se montiraju u kućišta za{0}}montažu na stalak i patch panele, obično 1U ili 4U, sa kliznim ili fiksnim dizajnom. Ne odgovara svaka kaseta svakom kućištu - potvrdite veličinu, stil montaže i kompatibilnost{5}}nivoa dijelova. Ako još uvijek birate samo kućište, ovo poređenje odfiber patch paneli i ODF-ovipomaže.

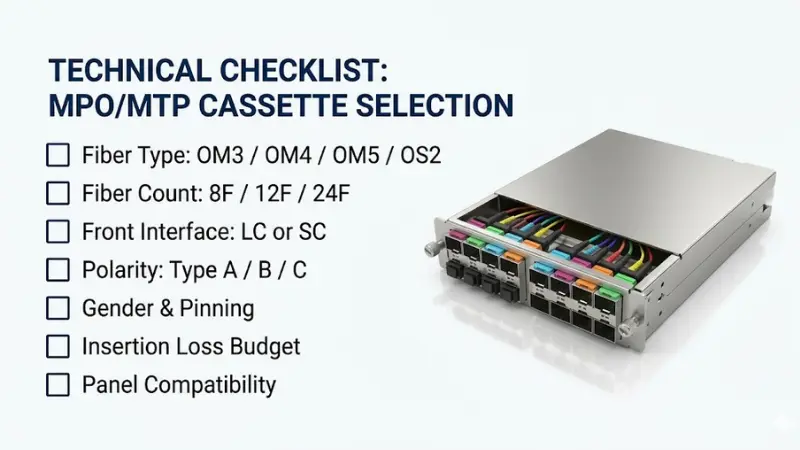

Brza kontrolna lista za pred{0}}odabir:
- Tip i klasa vlakana fiksirani preko kasete, trupa i kablova
- Broj vlakana usklađen sa trakama primopredajnika i potrebama portova
- Prednji interfejs (LC ili SC) potvrđen na opremi
- Metoda jednog polariteta, sa dijagramom ožičenja u fajlu
- Rod i zakačenje riješeni su u fazi dizajna
- Budžet gubitka kanala izračunat prema specifikaciji primopredajnika
- Kompatibilnost kućišta potvrđena brojem dijela
Uobičajene greške koje treba izbjegavati
Naručivanje prije potvrde polariteta
Rizik:linkovi koji ne prolaze svjetlo uprkos tome što je svaka komponenta fizički povezana, plus pre-isporuka i dorada.Prevencija:navedite metodu polariteta i zatražite dijagram ožičenja prije nego što narudžbenica izađe.
Miješanje vrsta ili vrsta vlakana u jednom kanalu
Rizik:višak gubitka ili kanal izvan{0}}od-specifikacije kada se kombinuju komponente OM3, OM4 i OS2.Prevencija:navedite kasetu, prtljažnik i kablove kao jedan odgovarajući set.
Previdjeti budžet za gubitak veze
Rizik:uredan-sistem koji ne uspijeva pri velikoj brzini jer je ukupni gubitak umetanja previsok.Prevencija:zbrojite cijeli kanal i uporedite ga sa budžetom primopredajnika, posebno za 40G i 100G.
Nepodudaranje spola ili zakačenja
Rizik:konektori koji se neće spojiti i instalacija koja staje.Prevencija:zaključajte kasetu i pol prtljažnika tokom projektovanja, a ne tokom kabliranja.
Kupovina samo po jediničnoj cijeni
Rizik:nedosledan gubitak u umetanju, nedostajući testni podaci i nejasan polaritet od najjeftinijih delova.Prevencija:zahtijevaju tablicu sa podacima i izvještaj o tvorničkom testiranju, te konzistentnost vrijednosti preko najniže stavke - za centar podataka, ponovljive performanse su ušteda koja je bitna.
Kada koristiti -, a kada ne koristiti - MPO/MTP kasete?
Kasete su jak izbor kada:
- Projektu je potrebno krpljenje vlakana visoke{0}}gustine
- Vremenski okvir instalacije je kratak, a vrijeme završetka na terenu ograničeno
- Postrojenje koristi strukturirano kabliranje sa kanalima i patch panelima
- Očekuje se buduća brzina migracije
- Pomjeranja, dodavanja i promjene su česti i moraju ostati jednostavni
Oni mogu biti preterani kada:
- Imate samo nekoliko fiksnih veza - duplex džamperi su jednostavniji i jeftiniji
- Oprema je MPO-native i zakrpljeni niz-za-niz - može biti dovoljan adapterski panel
- Kanal ima izuzetno mali budžet za gubitke i mnogi parovi konektora - manje povezanih interfejsa mogu poslužiti bolje
Pitanja koja treba postaviti svom dobavljaču prije naručivanja
- Zadnji konektor: MPO ili MTP marka, koji broj vlakana i kojeg spola (zakačen ili otkačen)?
- Tip{0}}kraja: UPC ili APC? (Pojedinačni-način je obično APC.)
- Prednja strana: LC ili SC, koliko dupleks portova?
- Tip i klasa vlakana: OM3, OM4, OM5 ili OS2, i standardni ili mali-gubici?
- Polaritet: Tip A, B, C ili univerzalni, sa dijagramom ožičenja?
- Umetanje-gubitak/povrat-ocjena gubitka i izvještaj o fabričkom testiranju po kaseti?
- Kompatibilnost kućišta i odgovarajući brojevi dijelova?
- Označavanje, prilagođene konfiguracije, minimalna količina narudžbe i vrijeme isporuke na veliko?
Često postavljana pitanja
Koja je razlika između MPO kasete i MTP kasete?
Kaseta je ista vrsta modula; razlika je u marki konektora unutar njega. MTP je registrovana verzija MPO konektora sa većim-performansama kompanije US Conec, potpuno usklađena sa MPO standardima. MTP kaseta je MPO kaseta napravljena sa konektorima marke MTP-.
Koliko LC portova ima MPO kaseta od 12 vlakana?
Šest LC dupleks portova - dvanaest simpleks pozicija. Svaki dupleks port koristi dva vlakna (jedno odašiljanje, jedno prijemno), tako da se dvanaest vlakana mapira u šest dupleks portova.
Koja je razlika između MPO kasete i MPO adapterske ploče?
Kaseta razbija trunk niza na LC (ili SC) portove kroz interno, definisano mapiranje. Adapterski panel je MPO-za-MPO pregradni prolaz-kroz bez prekida - koji zakrpite niz-u- niz na obje strane.
Da li mi treba MPO kaseta sa malim-gubicima za 40G ili 100G?
Često, da. -Multimodni kanali velike brzine imaju mali budžet{2}}za umetanje i svaki par spojenih konektora jede u njega. Ako vaš kanal ima nekoliko tačaka veze ili se kreće blizu granice udaljenosti, komponente sa malim-gubicima pomažu da se veza zadrži unutar specifikacije primopredajnika.
Kako da izbjegnem neslaganje MPO polariteta?
Odaberite jednu metodu polariteta, držite gepek, kasetu i patch kablove u skladu s njim, nabavite dijagram ožičenja od svog dobavljača i provjerite mapiranje pomoću karte vlakana ili izvještaja o testiranju umjesto da pretpostavljate.
Mogu li miješati OM3 i OM4 vlakna u istoj vezi?
Svjetlo će proći, ali gubite performanse i dostižete garancije koje dolaze iz ujednačenog kanala, a rezultat može ispasti iz specifikacije pri većim brzinama. Odredite jednu vrstu vlakna po kanalu preko kasete, trupa i kablova.
Key Takeaways
MPO/MTP kaseta je praktičan most između okosnice niza i LC ili SC portova koje vaša oprema koristi -, pruža gustinu, bržu implementaciju i jednostavnije promjene, pod uvjetom da se tip vlakna, broj, polaritet i budžet za gubitke planiraju zajedno, a ne pretpostavljaju.
Da to provedete u djelo: prvo mapirajte raspored vašeg stalka, brzine veze, udaljenosti i primopredajne trake. Odatle popravite tip i razred vlakana, broj vlakana, prednji interfejs i metodu jednog polariteta, a zatim naručite kasetu, trunk i patch kablove kao jedan podudarni sistem - i zatražite izvještaje o testiranju prije isporuke na veliko.
