Šta je FC Fiber konektor? Vodič za vrste, upotrebu i odabir

AnFC konektor za vlaknaje okrugli, navojni optički konektor koji se uvija u adapter ili priključak opreme umjesto da se gura unutra kao SC ili LC konektor. Ime se obično čita kaoFerrule Connector, a cijeli dizajn postoji da radi jednu stvar dobro: držite stabilnu, ponovljivu optičku vezu koja ostaje na mjestu kada se opremom rukuje, pomiče ili je izložena vibracijama.

FC više nije zadana vrijednost za nove-mreže visoke gustine - kojima pripada ulogaLC konektori. Ali to je još uvijek uobičajeno na optičkim instrumentima za testiranje, u dijelovima starije telekomunikacijske i prijenosne infrastrukture, te u sistemima vlakana koji-održavaju lasere, senzore i polarizaciju (PM). Ovaj vodič pokriva kako FC funkcionira, kako se FC/PC, FC/UPC i FC/APC razlikuju, gdje je FC i danas specificiran i kako odabrati pravi FCkonektor, patch kabel, pigtail ili adapter za projekt.

Kako radi FC Fiber konektor?

FC konektor koristi spojnu maticu s navojem za pričvršćivanje na adapter ili priključak uređaja. Kako se matica zateže, opružni-obruč gura se u kontakt sa spojnim prstenom, postavljajući dvije krajnje strane vlakana tako da svjetlost može proći sa malim gubicima. Dimenzije interfejsa su međunarodno definisane uIEC 61754-13, koji specificira familiju FC konektora oko 2,5 mm ferule i navojne, opruge-spojnice.

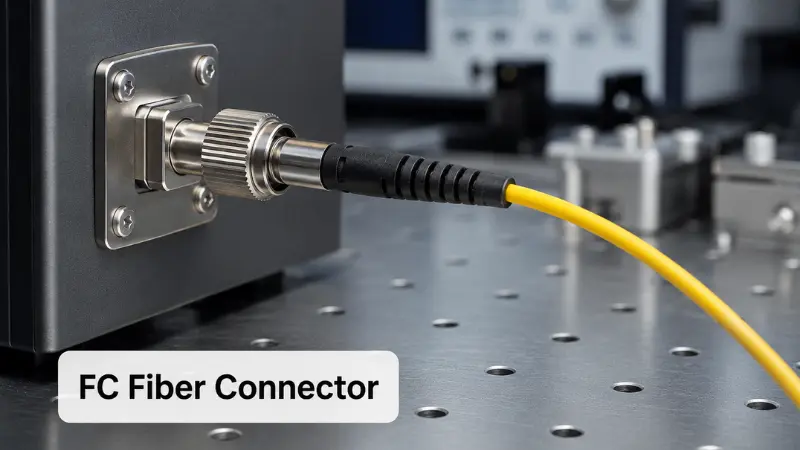

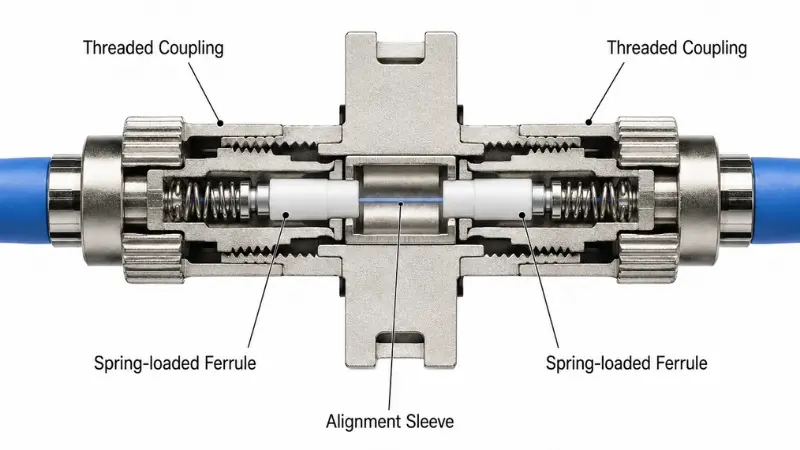

Mehanizam za spajanje navoja

Spojnica sa šrafom{0}} je karakteristika konektora. Umjesto da škljocne na svoje mjesto, rotirate maticu dok konektor ne sjedne. Isplata je mehanička stabilnost: veza je otporna na slučajna povlačenja i drži svoje poravnanje pod vibracijama, što je upravo ono što je potrebno ispitnim stolovima i otvorima za instrumente.

Zamjena-je brzina. Nitovanje i uklanjanje niti svake veze je sporije od push-povlačenja akcije SC ili LC, tako da je FC rijetko pravi alat za gustu patch panel koja se često -krpa. Zarađuje svoje mjesto tamo gdje je veza postavljena jednom i očekuje se da će ostati pouzdana.

Ferula, ključ i dijelovi koji su važni

Poznavanje glavnih dijelova olakšava i specificiranje i rješavanje problema:

• Ferrule- obično keramički (cirkonijum) cilindar od 2,5 mm koji drži i centrira vlakno na krajnjoj strani, iste nominalne veličine kao SC i ST ferule.
• Spojna matica- rotirajuća metalna obujmica koja se navlači na adapter i primjenjuje kontaktnu silu.
• Ključ za poravnanje- mali muški ključ na tijelu konektora koji postavlja orijentaciju i sprječava rotaciju prstena u odnosu na krajnju stranu koja se spaja.
• Telo konektora i prtljažnik- kućište koje drži sve zajedno, plus čizme za ublažavanje natezanja-koje štite vlakno gdje izlazi.
• Adapter sleeve- unutar FC adaptera, podijeljena navlaka za poravnanje prima oba prstena i poravnava ih.

Poravnanje je važno jer loše postavljeni ili ukršteni{0}}konektor povećava gubitak pri umetanju i povratni gubitak, a prisiljavanje ili uvrtanje ferule u odnosu na njegov spoj može izgrebatipolirana krajnja strana. Taster je posebno važan na ugaonim (APC) konektorima, gde rotacioni položaj direktno utiče na performanse.

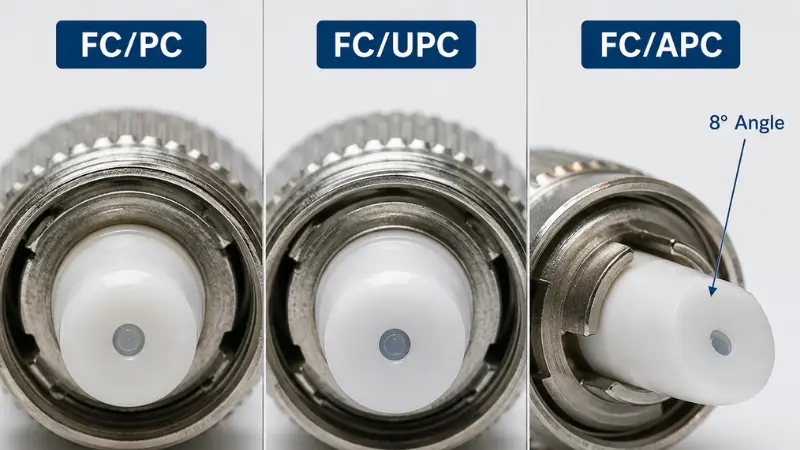

Tipovi poliranja FC konektora: PC, UPC i APC

FC konektori se isporučuju sa različitim krajnjim-polovima, a lak -, a ne tijelo konektora - je ono što uglavnom pokreće refleksiju i gubitak umetanja. Ako se sjećate jedne stvari iz ovog odjeljka, zapamtite sufiks od tri-slova na broju dijela. Za dublji pogled na sve porodice konektora, pogledajte naš vodič zaPC, UPC i APC poliranje.

FC/PC (fizički kontakt)

PC je originalni kupolasti lak, gdje se jezgre vlakana dodiruju pod laganim pritiskom opruge. Djeluje, ali njegove performanse refleksije zaostaju za novijim poliranjem, tako da se rijetko navodi u novim single- projektima i sada se uglavnom pojavljuje na naslijeđenoj opremi.

FC/UPC (Ultra fizički kontakt)

UPC je finija, strože kontrolisana verzija računara. Pruža male gubitke pri umetanju i solidne povratne gubitke, i to je praktična zadana vrijednost za opće veze sa jednim-modelom, laboratorijske veze i interfejse opreme kojima je potrebno ravno fizičko-poliranje kontakta. UPC dijelovi su obično označeni plavim čizmama, iako kodiranje boja može varirati od proizvođača.

FC/APC (fizički kontakt pod uglom)

APC polira krajnju stranu pod uglom - standardizirana vrijednost je 8 stepeni - tako da je reflektovana svjetlost usmjerena u oblogu umjesto pravo natrag prema izvoru. To naglo smanjuje povratnu refleksiju, zbog čega je APC odabran za sisteme osjetljive na reflektovanu svjetlost: CATV i analogni video, PON i FTTH izvori, laserski izvori i precizna mjerenja. APC dijelovi obično nose zelene čizme.

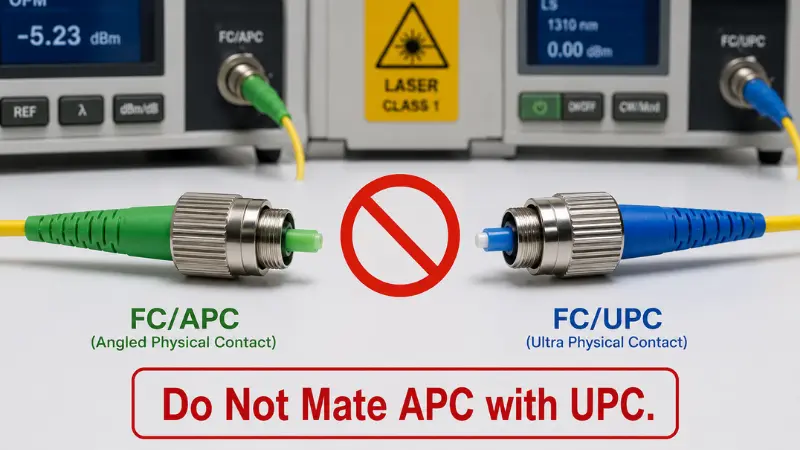

APC konektori se moraju spojiti samo sa APC konektorima koji dijele isti ključ. Forsiranje APC lica na UPC ili PC lice uzrokuje velike gubitke i može trajno oštetiti obje krajnje strane.

PC vs UPC vs APC na prvi pogled

Gore navedene brojke o povratu{0}}odrazuju nivoe koji se obično navode u međunarodnim standardima performansi, kao što suIEC 61753iu tehničkim listovima dobavljača; uvijek potvrdite tačnu ocjenu prema izvještaju o ispitivanju za dijelove koje naručujete.

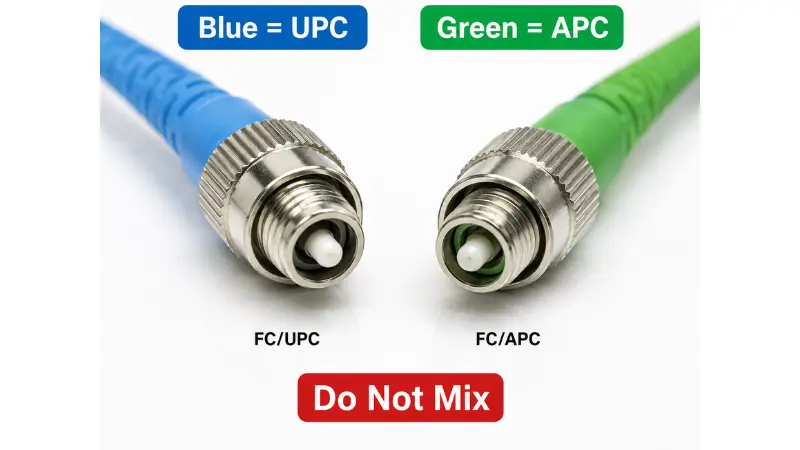

Kako razlikovati FC/APC i FC/UPC

U praksi obično možete prepoznati poliranje na četiri načina: boja prtljažnika (zelena za APC, plava za UPC), vidljivi ugao na vrhu ferule, sufiks na specifikaciji narudžbe ili etiketi (FC/APC vs FC/UPC) i oznaka na portu opreme. Kada ste u nedoumici, prvo provjerite oznaku porta umjesto da sudite po izgledu -, to je jedini najlakši način da izbjegnete APC/UPC neusklađenost.

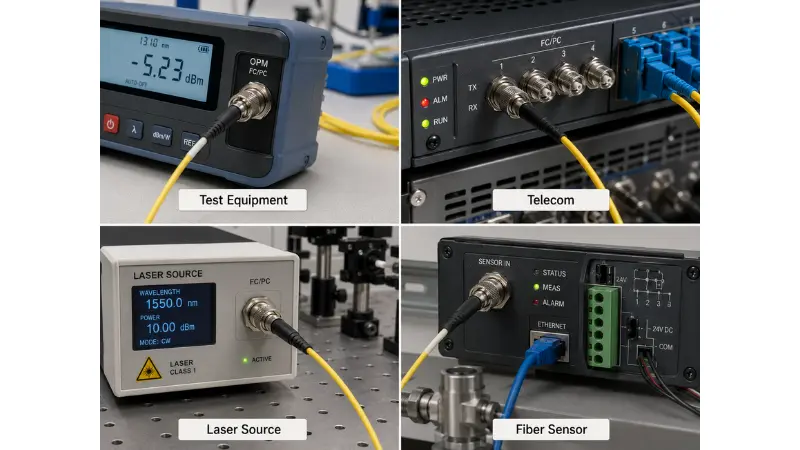

Gdje se FC Fiber konektori još uvijek koriste danas?

Pravo pitanje za bilo koji konektor koji je prethodio LC-u je da li je zastareo. FC nije - već se jednostavno suzio na mjesta gdje je njegova stabilnost vrijedna sporije veze.

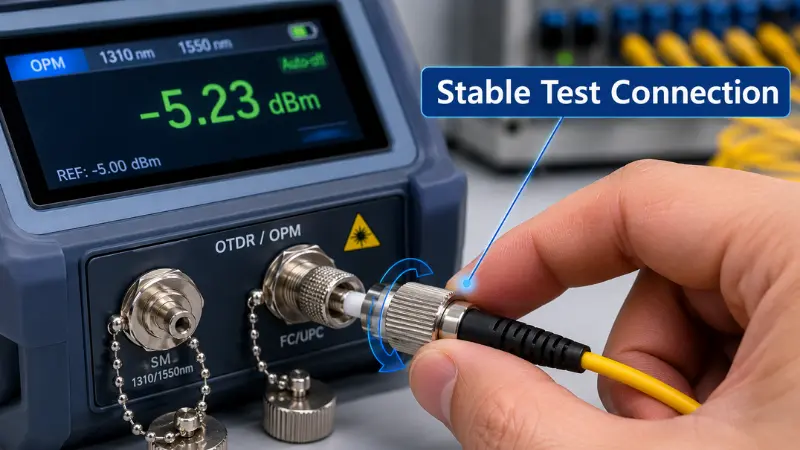

Oprema za ispitivanje i merenje

FC je poznat prizor na optičkim mjeračima snage, izvorima svjetlosti, OTDR-ima i optičkim analizatorima spektra, kao i na kablovima za testiranje referentnog{0}}klasa. Spojnica sa navojem drži konstantan, ponovljiv kontakt, koji održava mjerenja konzistentnima u mnogim ciklusima povezivanja/odspajanja - što je prava prednost kada bi labav port mogao iskriviti očitavanje.

Telekom i sistemi prenosa

Neka telekomunikacijska i transportna oprema, posebno starije platforme, izgrađena je oko FC portova i još ih koristi. Nove gradnje naginjuSC konektoriu pristupnim mrežama i LC-u na opremi, ali FC može i dalje biti potreban da odgovara postojećoj šasiji ili distributivnom okviru.

Laseri, senzori i PM vlakna

Laserski instrumenti, optički senzori, istraživačke postavke i sklopovi PM vlakana često koriste FC jer su mehanička stabilnost i precizno, ponovljivo poravnanje važniji od brzine veze. U ovim sistemima čak i male količine povratne refleksije mogu destabilizirati izvor ili pokvariti mjerenje, tako da je FC/APC ovdje uobičajen.

Industrijsko i{0}}okruženje sa visokim vibracijama

Budući da je spojnica s navojem, FC može odgovarati spojevima izloženim vibracijama ili pokretima. Pogodnost i dalje zavisi od potpunog rasterećenja montaže -, kvaliteta adaptera i instalacije -, a ne samo od konektora.

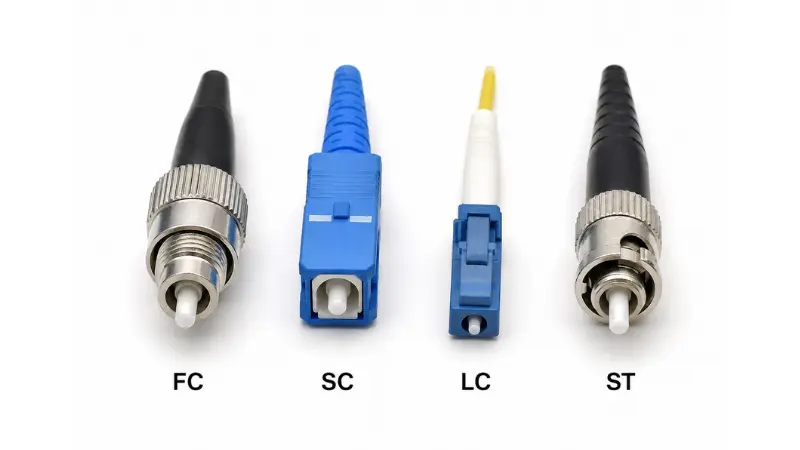

FC vs SC vs LC vs ST konektori

FC je jedna od nekoliko opcija. Upoređivanje sa drugim mainstream konektorima čini odluku jasnijom.

Koji konektor da odaberete?

• Odaberite FCprilikom povezivanja instrumenata za testiranje, usklađivanja stare FC opreme ili izgradnje laserskih/senzorskih/PM veza gdje stabilno poravnanje nadmašuje brzinu.
• Odaberite LCza primopredajnike ikabliranje-velike gustine, gdje njegova ferula od 1,25 mm otprilike udvostručuje gustinu otvora.
• Odaberite SCza FTTH i pristupne mreže, gdje je SC/APC široko rasprostranjen i lako se završava na terenu.
• IzaberiSTuglavnom da odgovara postojećoj multimodnoj elektrani; rijetko je odabir za novi posao.

Ako mjerite dvije 2,5 mm zavrtnje-u odnosu na{2}} opcije posebno, naša bilješka orazlike između SC i FC konektoraide dublje na kompromise-.

Matrica za odabir FC konektora

Za brzu referencu, evo kako izbor obično pada prema aplikaciji:

Prednosti i ograničenja FC konektora

Iskren sažetak: FC mijenja udobnost za stabilnost. To je na nekim mjestima dobar posao, a na drugim loš.

Gdje je FC jak.Spojnica s navojem otporna je na slučajno isključivanje i vibracije, dizajn prstena{0}}i-ključa podržava ponovljivo poravnanje, a konektor je dostupan i u UPC i u APC-u kako bi odgovarao različitim povratnim-potrebama za gubitke - zbog čega ostaje u testnim, laserskim i PM aplikacijama.

Gdje FC ne uspijeva.Sporije se spaja i isključuje od SC ili LC, fizički je veći od LC i stoga loše odgovara za panele velike-gustine, i zahtijeva više pažnje tokom parenja: ključ se mora postaviti u liniju, a ferrula nikada ne smije biti prisiljena ili rotirana prema svom spoju.

Kada ne koristiti FC

Preskočite FC kada je gustina porta ili brzina zakrpa prioritet (doseg za LC), kada se postavlja standardna FTTH ili pristupna mreža (SC/APC je obično norma), ili kada ništa na linku zapravo ne zahteva stabilnost navoja FC-a. Odabir FC "da bude siguran" na gustom panelu obično samo povećava troškove i usporava instalaciju.

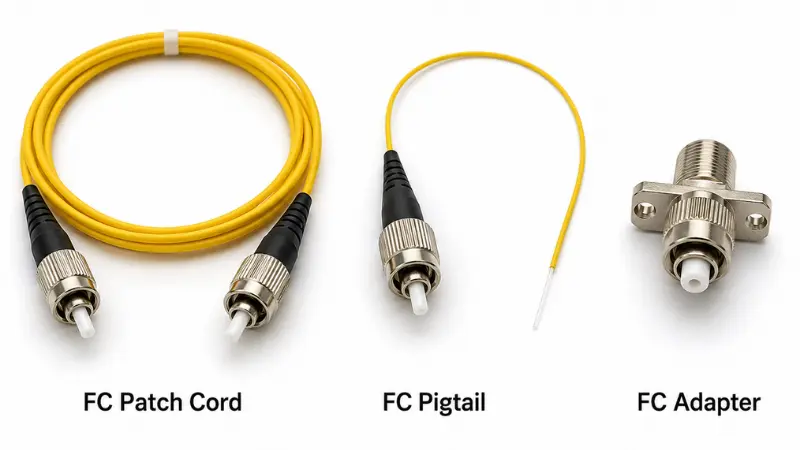

FC Patch Cord vs FC Pigtail vs FC Adapter

Ova tri FC proizvoda rješavaju različite probleme, a njihovo miješanje je uobičajena greška pri naručivanju:

• FC patch kablovisu završeni na oba kraja i povezuju dva porta direktno - na primjer, instrument na patch panel. Jakne su obično 2,0 mm ili 3,0 mm.
• FC pigtailsimaju konektor na jednom kraju i golo vlakno na drugom, zamišljeno za spajanje-u kabl ili ležište. Obično koriste 0,9 mm čvrsta-puferovana vlakna.
• FC adapteri(spojnice) su ženska pregrada koja spaja dva FC konektora kroz čahuru za poravnanje; montiraju se u panele, kutije i kućišta.

Kako odabrati pravi FC Fiber konektor?

Prije nego naručite FC konektor, patch kabel, pigtail ili adapter, potvrdite ovih pet stvari.

1. UPC ili APC

Koristite FC/UPC za opće veze u jednom{0}}modu gdje je dovoljan mali gubitak umetanja. Koristite FC/APC gdje je povratna refleksija važna - laseri, analogni/CATV, PON i precizno mjerenje. Nikada nemojte miješati APC sa UPC ili PC.

2. Tip vlakna

Potvrdite da li je vezajednostruki-način ili višenačin. Single{1}}mod FC je norma u telekomunikacionoj, testnoj i-optici za velike udaljenosti; Multimode FC postoji, ali je daleko rjeđi u novim radovima.

3. Prečnik kabla

Spojite prtljažnik i konektor sa kablom: 0,9 mm čvrsto-baferovano vlakno za većinu pigtail-a, i 2,0 mm ili 3,0 mm jakne za patch kablove, u zavisnosti od usmeravanja i izdržljivosti.

4. Kompatibilnost adaptera i ključeva

Adapter mora odgovarati poliranju i ključu. FC adapteri dolaze u uskom ključu (često označenom NK / 2,0 mm) i širokom ključu (WK / 2,14 mm), s tim da je uski ključ danas uobičajeniji. Za FC/APC, poravnanje ključa je kritično jer ugaona pozicija postavlja performanse - neusklađen ključ može spriječiti pravilno sjedenje ili povećati gubitak.

5. Zahtjevi za performanse

Ne zaustavljajte se na nazivu konektora. Potvrdite brojeve koji odlučuju da li link radi:

• Gubitak umetanja (IL)- izgubljeno svjetlo prolazeći kroz spareni par; niže je bolje. Pitajte za tipične i maksimalne vrijednosti.
• Povratni gubitak (RL)- svjetlost reflektirana natrag prema izvoru; viši dB je bolji, i to je glavni razlog da odaberete APC.
• Radna talasna dužina- potvrdite da je sklop ocijenjen za vaš prozor (na primjer 1310/1550 nm na single- načinu rada).
• Jakna, izdržljivost i okoliš- ocjena jakne (kao što je LSZH), izdržljivost utikača-ciklusa i svi vanjski ili industrijski zahtjevi.

Za B2B narudžbe također je vrijedno potvrditi da dobavljač može dostaviti izvještaje o ispitivanju, prilagođene dužine, označavanje i pakovanje.

Uobičajene greške koje treba izbjegavati?

• Miješanje APC i UPC:Različite geometrije krajnjih{0}}čelja znače da njihovo uparivanje uzrokuje velike gubitke i može oštetiti lak. U nabavci, većina FC grešaka se svodi na neusklađenost poliranja, neusklađenost-promjera kabla ili pretpostavku da je svaki FC adapter zamjenjiv.
• Zanemarivanje čistoće:Prašina, ulje i ogrebotine povećavaju ponovljivost testova gubitaka i uništenja. Pregledajte iočistite prednju stranupred svakim partnerom, posebno na instrumentima.
• Korištenje FC gdje se LC ili SC bolje uklapaju:Paneli visoke{0}}gustine obično žele LC; FTTH obično želi SC/APC. Rezervirajte FC za stabilnost navoja ili kompatibilnost opreme.
• Zaboravljam portove na oba kraja:Konektor mora odgovarati uređaju, adapteru, ploči ili instrumentu. Prije naručivanja FC patch kablova, provjerite oba kraja veze - i pročitajte oznaku porta umjesto da pogađate po izgledu.

Kontrolna lista za kupovinu FC Fiber konektora

Prije naručivanja potvrdite sljedeće:

• Konfiguracija konektora: FC prema FC, ili hibrid kao što je FC prema LC ili FC prema SC
• Poljski: UPC ili APC
• Vlakna: single-mode ili multimode
• Dužina kabla
• Prečnik kabla: 0,9 mm, 2,0 mm ili 3,0 mm
• Materijal jakne i ocjena
• Simpleks ili dupleksstrukturu
• Tip adaptera, ključ i stil montaže
• Ciljevi gubitka pri ubacivanju i povratnog gubitka
• Izvještaj o ispitivanju, označavanje i potrebe za pakovanjem

Napomene o nabavci za B2B kupce

Za projektne narudžbe, zadane postavke kataloga često nisu dovoljne. Dužina kabla, materijal omotača, boja prtljažnika, poliranje, format etikete i pakovanje utječu na to koliko glatko se dijelovi instaliraju na skali - i većina problema FC koji se mogu izbjeći na licu mjesta prate neusklađenost poliranja, pogrešan promjer kabla ili ključ adaptera koji nije specificiran. Zaključajte te detalje u narudžbini i zatražite po-izvještaje o seriji testiranja bilo čega što dovodi do opreme za testiranje ili odraznih{4}}osjetljivih linkova.

Zaključak

FC konektor za vlakna je konektor sa navojem napravljen za stabilne, ponovljive optičke veze, što ga održava relevantnim na instrumentima za testiranje, u laserskim i senzorskim sistemima, i svuda gdje je postojeća oprema dizajnirana oko FC portova - čak i kada LC i SC dominiraju novim mrežama velike-gustine i pristupnim mrežama. Izaberite FC kada port, cilj performansi ili okruženje to posebno zahtevaju; doseg za LC za gustinu i SC/APC za FTTH.

Prije nego naručite, pokrenite brze provjere koje sprječavaju većinu problema: potvrdite oba priključka opreme, poliranje (UPC ili APC), vrstu vlakna, prečnik kabla i ključ adaptera i zatražite izvještaj o testiranju bilo čega što dovodi do instrumenata za napajanje ili{0}}osjetljivih veza. Dobivanje ovih unaprijed je ono što smanjuje gubitak umetanja, povratni gubitak i troškove dorade.
