Negdje na plafonu vaše zgrade, bežična pristupna tačka treba i mrežnu vezu i izvor napajanja -, ali najbliža utičnica je dvije sobe dalje. Postavljanje namjenskih električnih instalacija uništilo bi budžet. Ovo je upravo problem koji PoE injektor rješava: spaja podatke i električnu energiju na jedan Ethernet kabel. A kada se taj kabl ponovo poveže na optičku kičmu - kao što je to slučaj u većini modernih komercijalnih mreža -, kombinacija dugog{6}}optičnog vlakna i PoE zadnje- milje stvara jednu od najfleksibilnijih arhitektura implementacije dostupnih danas.
Šta je zapravo PoE injektor?

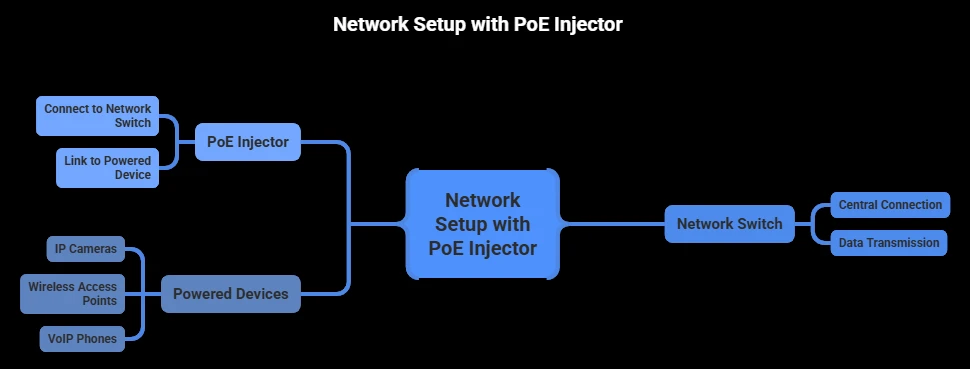

PoE injektor, koji se također naziva midspan ili PoE adapter, ubacuje električnu energiju u standardni Ethernet kabel. Upravlja se standardima IEEE 802.3af, 802.3at i 802.3bt, nalazi se između mrežnog prekidača koji nije-PoE i uređaja s napajanjem (PD) kao što je IP kamera, VoIP telefon ili bežična pristupna tačka. Prihvata dva ulaza - Ethernet podatke sa prekidača i AC napajanje iz zidne utičnice -, a zatim izlazi iz jednog kabla koji prenosi napajanje i podatke do krajnje tačke.
Milioni naslijeđenih Ethernet svičeva ostaju u funkciji. Zamjena svih modela sa PoE{1}}sposobnim modelima bila bi rasipna. PoE injektor premošćuje jaz uz djelić cijene, produžavajući vijek postojeće opreme, istovremeno omogućavajući moderne uređaje sa napajanjem.
Kako radi PoE injektor
Tipičan PoE injektor ima dva RJ45 Ethernet porta:Podaci u(povezan na gornji prekidač ili ruter) iPoE/Data Out(povezan na uređaj sa napajanjem). Treći priključak - kabl za napajanje naizmeničnom strujom - se uključuje u standardnu zidnu utičnicu.
Interno, AC-u-DC pretvarač transformiše struju u zidnu utičnicu u regulisanu jednosmernu struju, tipično 48–57V za modele usklađene sa standardima-. Ovo DC napajanje se spaja sa Ethernet signalom podataka na odlaznom kablu. Uređaj sa napajanjem na udaljenom kraju odvaja napajanje od podataka interno, koristeći svaki za svoju svrhu.
Prije nego počne isporuka energije, IEEE-usklađeni injektori izvode aproces rukovanja: injektor šalje nisko-sondu niz kabl, a ako PoE-kompatibilni uređaj odgovori ispravnim potpisom, njih dvoje dogovaraju tačnu snagu. Tek nakon uspješnog pregovaranja, moć teče. Nema valjanog odgovora znači da injektor - ne napušta napajanje, štiteći opremu koja nije-PoE od slučajnog oštećenja.
Aktivni naspram pasivnih PoE injektora
Ova razlika može značiti razliku između sigurne instalacije i prženog uređaja. Anaktivni PoE injektorusklađen je sa IEEE 802.3af/at/bt standardima: rukuje, pregovara o naponu i prilagođava isporuku tako da odgovara potrebama povezanog uređaja. Aktivni injektori su izbor profesionalnog-klase.
A pasivni PoE injektorpreskače sve to. On gura fiksni napon - obično 24V ili 48V - bez obzira na to šta se nalazi na drugom kraju. Bez rukovanja, bez pregovora, bez sigurnosne mreže. Uključivanje 24V uređaja u pasivni injektor od 48V uzrokuje trajno oštećenje. Pasivni modeli i dalje služe budžetskim implementacijama sa hardverom{10}}podudarnim po naponu, ali zahtijevaju ručnu provjeru prije svakog povezivanja.
PoE standardi na prvi pogled
Umjesto da prolazite kroz guste dokumente o specifikacijama, koristite ovo poređenje kako biste uskladili pravi standard sa svojim uređajima:
| Standard | Uobičajeno ime | maksimalna snaga (izvor) | Dostupno na uređaju | Tipični uređaji |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Osnovni IP telefoni, statične kamere, jednostavni senzori |
| IEEE 802.3at | PoE+ | 30W | ~25.5W | PTZ kamere, dual-radio pristupne tačke, mali displeji |
| IEEE 802.3bt tip 3 | PoE++ | 60W | ~51W | Jedinice za video konferencije, više-radio AP, LED paneli |
| IEEE 802.3bt tip 4 | PoE++ | 90W | ~71W | Tanki klijenti, POS terminali, digital signage, laptopovi |
Kolona "Dostupno na uređaju" je najvažnija kada se dimenzionira injektor. Snaga se raspršuje kao toplina duž kabla - sa približno 15–20% gubitka tokom punih 100 metara vožnje sa kvalitetnim bakrenim kablovima. Uvijek uskladite ili premašite stvarni izvlačenje uređaja, a ne samo standardnu oznaku.
Korak-po-Korak: Kako instalirati PoE injektor
Sljedeći vodič koristi IP sigurnosnu kameru, ali se proces primjenjuje na bilo koji PoE{0}}uređaj. Nije potrebna konfiguracija softvera - PoE injektori su plug-i- hardver.
Prvi korak 1 - Bench{1}}test.Povežite kameru, injektor i uključite radni sto. Proverite da li se kamera uključuje, dobija IP adresu i emituje video. Konfigurišite sve postavke dok je oprema na dohvat ruke.
Korak 2 - Postavite injektor.Postavite ga blizu svog prekidača - potrebno mu je pristup i utičnici za naizmjeničnu struju i kratkom Ethernetu do priključka komutatora.
Korak 3 - Povežite ulaz podataka.Provedite Cat5e, Cat6 ili Cat6a kabel od prekidača do Data In porta injektora. Izbor pravogkategorija patch kablovaosigurava i integritet podataka i adekvatnu isporuku energije.
Korak 4 - Povežite napajani izlaz.Povežite drugi Ethernet kabl od PoE/Data Out porta do Ethernet priključka kamere. Maksimalna dužina kabla: 100 metara (328 stopa) po IEEE specifikaciji.
Korak 5 - Uključite napajanje.Uključite AC kabl injektora u zidnu utičnicu. Rukovanje se dešava automatski - kamera bi se trebala uključiti za nekoliko sekundi.
Korak 6 - Montirajte i potvrdite.Instalirajte kameru trajno, potvrdite video feed i provjerite je li snimanje aktivno.
Premošćavanje vlakana i PoE: gdje se duga{0}}posljednja relacija sastaje-milja
Ovdje se razgovor pomjera sa generičkog PoE savjeta na arhitekturu koja se zapravo skalira. Bakarni eternet maksimalno izlazi na 100 metara. Optički kablovi prenose signale kroz kilometre bez degradacije. U mrežama koje obuhvataju više zgrada ili vanjskih površina, vlakna upravljaju kičmom, dok bakar isporučuje posljednji segment krajnjim tačkama. PoE injektor se nalazi tačno na toj tački prelaska vlakna-u-bakar, što ga čini jednim od strateški najvažnijih uređaja u hibridnoj mreži.
Tabela ispod pokazuje zašto ova hibridna arhitektura nadmašuje čisti bakar:
| Parametar | Copper{0}}Samo mreža | Fiber Backbone + PoE zadnja-milja |
|---|---|---|
| Maksimalna udaljenost prijenosa | 100m po segmentu | Kilometri (vlakna) + 100m (bakar) |
| Kapacitet propusnog opsega | 1–10 Gbps tipično | 10–100 Gbps na optičkoj kičmi |
| EMI osetljivost | Visoka (bakar je kao antena-) | Nula na segmentima vlakana |
| Skalabilnost | Ograničeno dužinom kabla | PLC razdjelnici omogućavaju grananje na desetine krajnjih tačaka |
| Isporuka struje | PoE na svakom segmentu | PoE samo na bakru posljednje-milje (efikasnije) |
Gdje se PoE injektor fizički nalazi u ovim mrežama? Tačno na mjestu gdje vlakno postaje bakar. U FTTP implementaciji, optički signal stiže kroz vlakno završeno s preciznošćukonektori za optička vlaknana medijskom konverteru ili ONT-u. Ethernet izlaz se dovodi direktno u PoE injektor, koji napaja kamere, pristupne tačke ili telefone bez dodatnog električnog ožičenja na bilo kojoj krajnjoj tački.
Ista logika se primjenjuje na skali. Kada jedan fiber trunk opslužuje više zakupaca - se podijelioptički PLC razdjelniciu odvojene linije - svaka prostorija dobija svoj ONT, vlastiti Ethernet handoff i vlastiti PoE injektor koji napaja lokalne uređaje. Uloga injektora se nikada ne mijenja: on premošćuje-samo Ethernet feed i uređaj kojem su potrebni i podaci i napajanje.
Unutar regala za opremu, obrazac se ponavlja u manjoj fizičkoj skali. Tehničari usmjeravaju vlakna kroz njihpriključne kutije sa optičkim vlaknimai patch panele, a zatim koristiteadapteri za optička vlaknaza spajanje veza između magistralnih kablova i distributivnih veza. Jednom kada signal pređe na bakar na izlazu patch panela, PoE injektor dodaje mogućnost napajanja određenim portovima - nije potrebna potpuna nadogradnja PoE prekidača.
Karika koja nedostaje: PoE fiber medijski pretvarači
Standardni medijski pretvarač prevodi optičke signale u električne Ethernet signale i obrnuto -, aliPoE fiber medijski pretvaračide korak dalje. Kombinira konverziju-u-bakar i PoE injekciju u jedan uređaj, eliminirajući u potpunosti potrebu za zasebnim PoE injektorom.
Ovo je važno u-primjenama u stvarnom svijetu. Razmislite o parking garaži u kojoj se nalaze IP kamere 500 metara od najbližeg mrežnog ormara. Bakar ne može dostići tu udaljenost. PoE fiber medijski konvertor na ulazu u garažu prihvata dolaznu optičku liniju i emituje PoE-omogućenu Ethernet vezu direktno na kameru. Jedan uređaj, jedan kabl za kameru, bez utičnice na lokaciji kamere.
Kada procjenjujete PoE optičke medijske konvertore, potvrdite PoE standard (802.3af/at/bt), provjerite tip vlakana (jednostruki-način u odnosu na multimod) i uskladite tip konektora sa vašom infrastrukturom. Kvalitetaoptički patch kablu toj tački prijenosa direktno utiče na kvalitet signala i dugoročnu{0}}pouzdanost.
PoE injektor naspram PoE prekidača: koji vam je potreban?
PoE prekidač ima PoE ugrađen u svaki port - za napajanje i podaci su standardni bez dodatnog hardvera. To ga čini idealnim kada većina povezanih uređaja treba PoE. Ali to također znači zamjenu vašeg postojećeg ne-PoE prekidača, koji ima veću početnu cijenu i može biti nepotreban ako samo nekoliko uređaja zaista zahtijeva napajanje.
PoE injektor dodaje PoE mogućnost jedan po jedan port. Trebate napajanje jedne IP kamere na ulazu u skladište? PoE injektor sa jednim portom to rješava za 15–30 USD bez dodirivanja ostatka vaše mreže. Dodavanje nekoliko bežičnih pristupnih tačaka u maloj kancelariji? Gigabitni PoE injektor sa više-portova (4 ili 8 portova) pokriva posao uz očuvanje vaše postojeće investicije u svič. Tačka rentabilnosti obično dolazi oko 8-12 PoE uređaja - osim toga, namjenski PoE prekidač obično postaje isplativiji-i lakši za upravljanje.
Šta treba uzeti u obzir prije kupovine
Tri faktora pokreću svaku kupovinu. prvo,broj uređaja: PoE injektor sa jednim portom upravlja jednom kamerom ili AP; modeli sa više{0}}portova služe za veće instalacije. drugo,proračun energije: zbrojite snagu svakog uređaja i odaberite model koji premašuje ukupnu potrošnju. Osnovna IP kamera troši 8–12 W; PTZ kamera sa grijačem može zahtijevati 50W+. Treće,brzina i napon: IEEE 802.3af/at/bt uređaji se standardiziraju na 48V i pregovaraju automatski, ali naslijeđena oprema može očekivati 12V ili 24V. Također potvrdite gigabitnu propusnost - da gigabitni PoE injektor sprječava uska grla za krajnje tačke velikog-propusnog opsega kao što su kamere sa više{7}}megapiksela ili Wi-Fi 6 pristupne tačke.
Sigurnost, kvalitet kablova i pouzdanost
PoE injektori kompatibilni sa IEEE- svrstavaju se među najsigurnije uređaje za isporuku energije u umrežavanju. Mehanizam rukovanja drži portove električno inertnim sve dok se ne otkrije važeći PoE potpis - nema rizika za slučajno priključenu ne-PoE opremu.
Za instalacije{0}}kritične za misiju, povežite PoE injektor na neprekidno napajanje (UPS). Budući da PoE uređaji primaju napajanje preko mrežne opreme, UPS na injektoru istovremeno pruža rezervnu kopiju baterije svakoj povezanoj krajnjoj tački.
Kvalitet kablova zaslužuje više pažnje nego što se obično dobija. Uvijek koristite čvrste-bakrene Ethernet kablove sa oznakom Cat5e ili više. Bakarni-aluminijski (CCA) kablovi koštaju manje, ali nose veći električni otpor - više gubitaka energije, više topline i stvarni rizik od požara u PoE++ instalacijama snage 60–90W. Bilo da radite saoptički mrežni adapteriili bakarne krajnje tačke, kvalitet materijala na svakoj tački završetka određuje dugoročnu-pouzdanost.
Često postavljana pitanja
P: Hoće li PoE injektor oštetiti ne-PoE uređaje?
O: Ne. Injektori usklađeni sa IEEE 802.3af/at/bt izvode rukovanje prije slanja napajanja. Nije otkriven važeći PoE potpis znači da nema napajanja. Napon sonde koji se koristi tokom detekcije je bezopasan.
P: Mogu li koristiti PoE injektor sa PoE prekidačem?
O: Možete, ali je suvišno. PoE prekidač već napaja struju preko svojih portova, a slaganje injektora može uzrokovati sukobe u pregovaranju. Pogledajte gornji odjeljak PoE injektor u odnosu na PoE prekidač za smjernice.
P: Koliko daleko PoE injektor može poslati struju?
O: Do 100 metara (328 stopa) po IEEE specifikaciji. Iza te udaljenosti, koristite PoE ekstendere ili se prebacite na okosnicu od optičkih vlakana sa medijskim pretvaračem na udaljenom kraju.
P: Koja je razlika između PoE injektora i PoE razdjelnika?
O: PoE injektor dodaje napajanje Ethernet kablu. PoE razdjelnik radi suprotno - razdvajajući napajanje i podatke iz dolaznog PoE kabla na dva izlaza: standardni Ethernet plus odvojeni DC kabel za napajanje za ne-PoE uređaje.
P: Da li PoE injektor utiče na brzinu mreže?
O: Ne. Gigabitni PoE injektor prenosi podatke punom brzinom linije od 1 Gbps sa nultom mjerljivom latencijom. Uvijek potvrdite gigabitnu podršku na specifikaciji injektora - stariji ili jeftini modeli mogu ograničiti na 100 Mbps, što bi predstavljalo usko grlo za moderne uređaje.
