Jedan ili dva vlakna - to je glavna razlika između simpleksnih i dupleks optičkih kablova. Ali izbor između njih oblikuje više od same materijalne cijene. Određuje gustinu vašeg patch panela, specifikacije svakog patch kabla u radu i - najkritičnije - da li fizička arhitektura cijele vaše veze zapravo odgovara onome što mreža zahtijeva. Evo kratkog-poređenja referenci, a ako vam je potrebna potpuna slika, nastavite čitati.
Simpleksni optički kabl: jedan nit, u jednom pravcu
Simpleksni optički kabl ima jednu nit od staklenih ili plastičnih vlakana unutar jedne zaštitne omotače. Prenosi podatke u jednom smjeru - od izvora do prijemnika, tačka. Nema povratnog puta, nema-dvosmjernog razgovora.
Taj{0}}jednosmjerni dizajn odgovara određenom skupu poslova. CCTV nadzor je klasičan primjer: kamera snima video i gura stream do jedinice za snimanje. Snimač nikada ne treba da šalje podatke nazad u kameru preko tog istog vlakna. Industrijske senzorske mreže rade na isti način na koji - temperaturna sonda u fabrici šalje očitanja na kontrolnu tablu, a kontrolna tabla nema razloga da odgovori.
Simpleks kablovi takođe pokreću infrastrukturu za emitovanje. U televizijskoj produkciji, kamera prenosi svoj feed do centralne jedinice za emitovanje preko simpleks vlaknaste veze. Medicinska oprema za snimanje - endoskopski sistemi, određeni rendgenski aparati - se oslanjaju na isti jednosmjerni pristup. Uređaj za obradu slike ispušta podatke visoke{6}}rezolucije na stanicu za obradu, a to je cijeli put podataka.
Sa fizičke strane, simplex vlakno je lakše i zauzima manje prostora u ležištu. Jedan lanac završen saSC optički konektorili FC konektor se brzo instalira i lako se otklanja problem. Jedno vlakno, jedno poravnanje, jedna potencijalna tačka kvara - i ta jednostavnost ima stvarnu vrijednost u velikim-primjenama senzora gdje pokrećete stotine pojedinačnih veza.
Dupleksni optički kabl: dvosmjerna komunikacija
Dupleksni optički kabl spaja dva vlakna zajedno u konfiguraciju patent zatvarača - dvije žice jedna pored druge, spojene tankom trakom od materijala omotača. Jedan lanac upravlja prijenosom (TX), drugi prima (RX), tako da jedan kabel pruža punu dvosmjernu komunikaciju.
Razmislite o tome šta se dešava unutar data centra. Server razgovara sa prekidačem - zahtjevi izlaze, odgovori se vraćaju, a oba smjera ostaju zauzeta u isto vrijeme. Podni prekidači se napajaju u osnovnu kičmu, a svaki od tih uzlaznih linkova prenosi saobraćaj u oba smjera. To nije slučajnost; tako funkcionišu protokoli. Ethernet, Fibre Channel, SONET - svi oni pretpostavljaju simultanu putanju slanja-i-prijema. Duplex fiber postoji jer se moderno umrežavanje ne izmjenjuje.
Puni-dupleks rad znači da oba niza ostaju aktivna istovremeno. Radna stanica pokreće zahtjev serveru na jednom lancu dok server vraća odgovor na drugi. Bez čekanja, bez skretanja-, bez gubitka propusnog opsega. To se razlikuje od polu{5}}dupleksa, gdje podaci putuju u oba smjera, ali samo jedan po jedan - model voki-tokija, gdje držite dugme za razgovor i druga osoba čeka.
Duplex patch kablovi se završavaju uparenim konektorima. AnLC-na-LC duplex patch kablje najrasprostranjeniji sklop kablova u podatkovnim centrima danas, zahvaljujući kompaktnom 1,25 mm navoju LC konektora i direktnoj kompatibilnosti sa SFP i SFP+ primopredajnicima.
Jednostruki{0}}način u odnosu na višenačin
I simpleks i dupleks kablovi sa optičkim vlaknima dolaze u jedno-modnim i višemodnim verzijama. Ovaj izbor određuje udaljenost i propusni opseg, tako da ga vrijedi jasno razumjeti.

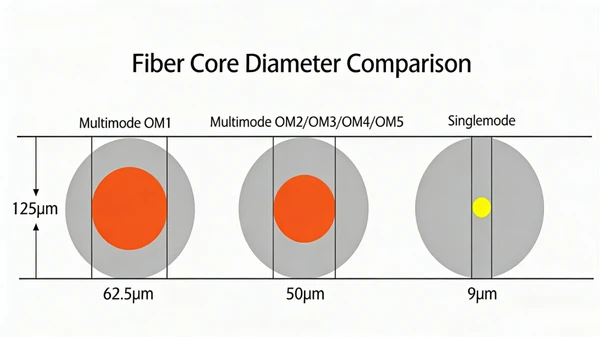

Jednomodno{0}} vlakno ima prečnik jezgre od 8 do 10 mikrona i nosi jedan zrak svjetlosti. To čvrsto jezgro eliminiše modalnu disperziju, što održava signal čistim na velikim udaljenostima - govorimo kilometrima, a ne metrima. Jednomodni-jednomodni simpleks i dupleks kablovi su standard za telekomunikacione okosnice, mreže metroa i bilo koju vezu na nekoliko kilometara. Trošak je veći jer single{8}}primopredajnici koriste laserske izvore svjetla umjesto jeftinijih LED dioda u višemodnim sistemima.
Višemodno vlakno pokreće veće jezgro - 50 ili 62,5 mikrona - i omogućava istovremeno putovanje više modova svjetlosti. To daje jak propusni opseg na kratkim stazama, ali signal se brže degradira jer te višestruke svjetlosne putanje pogađaju prijemnik u nešto različito vrijeme. Modalna disperzija ograničava efektivne multimodne udaljenosti na 300 do 550 metara za 10G veze, u zavisnosti od OM3 ili OM4 kabla. Za mreže kampusa, veze unutar{11}}zgrada i kratke radnje u podatkovnim centrima, višemodna dupleksna vlakna je isplativ{12}}izbor.
Gdje ovi kablovi završavaju na distributivnim tačkama, dobro{0}}navedenopriključna kutija sa optičkim vlaknimaodržava tačke spajanja organizovanim i zaštićenim. Taj detalj štedi sate rješavanja problema kada jurite za problematičnom vezom mjesecima nakon instalacije.
Simplex vs Duplex Fiber Optic Cables
Cijena je prva stvar o kojoj se pitamo. Simpleks kabl koristi jednu vlaknastu nit i jedan konektor po kraju - manje materijala, nižu cijenu po vožnji. Kada provlačimo stotine senzorskih izvora kroz industrijski pogon ili ožičavamo CCTV mrežu{3}}šire zgrade, ušteda po{4}}pokretanju se brzo nakuplja. Dupleksni kabel košta više zbog drugog lanca i dodatnih konektora, ali pruža dvosmjernu sposobnost koju simplex ne može replicirati.
Instalacija je drugo pitanje. Simpleks kablovi su tanji, fleksibilniji i lakši za usmeravanje kroz čvrste vodove. Dupleks kablovi idu šire zbog konstrukcije zip kabla, što stvara ograničenja u patch panelima velike gustine. Ali evo kompromisa: dupleks kablovi eliminišu potrebu za upravljanjem dva odvojena simplex pokretanja kada je projektu potrebna dvosmerna komunikacija. U mrežnim okruženjima, jedan dupleks kabl je čišći od dva simpleks kabla usmerena na isto odredište.
Kapacitet propusnog opsega favorizuje dupleks u bilo kom mrežnom kontekstu. Simultani dvosmjerni-tok podataka znači da puni kapacitet vašeg linka radi u oba smjera odjednom. Simpleksna veza posvećuje svu propusnost u jednom smjeru - efikasnom za senzorske feedove i emitiranje, ali ne podržava ciklus slanja-i-primanja koji zahtijeva IP umrežavanje.
Kompatibilnost konektora je identična za oba tipa. Istoadapteri za optička vlaknakoje spajaju SC-na-SC ili LC-na-LC veze rade sa simpleksnim i dupleks sklopovima naizmenično. Dva simpleks kabla mogu zameniti jedan dupleks kabl, a važi i obrnuto. U praksi, dupleks je poželjniji za mrežne veze jer održava upravljanje kablovima čistijim.
Gdje koristiti Simplex optičke kablove
Simplex fiber pripada svakoj aplikaciji u kojoj podaci teku u jednom smjeru od izvora do prijemnika: CCTV i sistemi video nadzora, senzori industrijske automatizacije i mreže za praćenje IoT-a, distribucija signala za emitovanje (kao što su kamere-do-filedova u proizvodnom objektu), prijenos podataka o medicinskoj slici (kao što je endoskop-i do{3} obradna stanica i senzorska stanica za ponovnu obradu{3 sistemi za detekciju perimetra.
U svim ovim scenarijima, izvorni uređaj generira podatke, a uređaj koji ih prima. U dizajnu aplikacije ne postoji povratni kanal, tako da pokretanje dupleks kabla povećava troškove bez dodavanja funkcije.
Gdje koristiti dupleks optičke kablove
Dupleksno vlakno ide svuda gdje se odvija dvosmjerna komunikacija - koja pokriva ogromnu većinu mrežne infrastrukture. LAN okosne veze između prekidača i rutera, veze između servera-za-prebacivanje u centrima podataka, WAN veze između zgrada, primjene optičkih-na--stol za radne stanice velikog-propusnog opsega, te veze na optičke modeme i konvertore za dupleks vlakana. Ako uređaj na svakom kraju i šalje i prima podatke - i to opisuje svaki komad mrežne opreme izgrađen u posljednjih dvadeset godina, - duplex je kabl koji treba navesti.
Jedan razvoj o kojem vrijedi znati: BiDi (dvosmjerni) primopredajnici postižu dvosmjernu-komunikaciju preko jednog vlakna koristeći različite talasne dužine za prijenos i prijem. BiDi primopredajnici upareni sa simpleks kablovima smanjuju broj vlakana u metro i pristupnim mrežama gde je prostor u kanalima skučen. Pristup zahtijeva primopredajnike specifične za talasnu dužinu-na oba kraja, tako da je to ciljano rješenje, a ne opća zamjena za dupleks.
Kako odabrati pravi optički kabel za vašu aplikaciju
Odluka se svodi na jedno pitanje: da li veza prenosi podatke u jednom smjeru ili u dva? Jedan smjer - senzor koji napaja kontrolnu tablu, kamera koja hrani diktafon - znači simpleks. Dva smjera - bilo koja mrežna veza - znači dupleks.
Osim toga, nemojte zanemariti kvalitetu završetka. Čista, pravilno poliranabrzi optički konektorna bilo kojoj vrsti kabla svaki put nadmašuje loše završeni vrhunski kabl. Najbolji kabl na tržištu neće spasiti vezu sa prljavom ili neusklađenom prednjom stranom.
Za većinu izgradnje mreže, kombinacija oba tipa kabla ima smisla. Pokrenite dupleks za aktivne mrežne veze. Koristite simpleks za namjenski nadzor, senzor i prijenos podataka. Usklađivanje tipa kabla sa stvarnim protokom podataka - umjesto zadanog na dupleks pri svakom pokretanju - održava materijalne troškove pod kontrolom, a kablovske puteve upravljivim bez odustajanja od performansi tamo gdje se to računa.
