Objašnjeni tipovi višemodnih vlakana: OM1 OM2 OM3 OM4 OM5

Duboko-tehničko poređenje koje pomaže mrežnim inženjerima i timovima za nabavku da odaberu pravo multimodsko vlakno za svoju infrastrukturu

Kada nam se logistička kompanija u New Jerseyju prošlog kvartala obratila u vezi s nadogradnjom svoje skladišne ​​mreže, suočili su se sa zajedničkom dilemom: njihov postojeći OM1 kablovi nisu mogli podržati 10GbE svičeve koje su upravo kupili. Tehničar na-o mjestu je preporučio OM4, ali je li to bilo previše za trčanje od 85 metara u prosjeku? Ovaj scenario se svakodnevno odvija u podatkovnim centrima, kampusima i poslovnim objektima širom svijeta.

Odabir višemodnih vlakana nije samo odabir bojom{0}}kodiranog kabla-već razumijevanje fizike širenja svjetlosti, usklađivanje vaše infrastrukture sa trenutnim i budućim zahtjevima za propusnim opsegom i optimiziranje vaše kapitalne investicije. Ovaj vodič ide dalje od specifikacija-nivoa površine za objašnjenjezaštoova vlakna djeluju drugačije ikakoza donošenje informiranih odluka za vašu konkretnu implementaciju.

Šta čini višemodno vlakno "višemodnim"

Prije nego što uđemo u OM klasifikacije, hajde da ustanovimo šta razlikuje višemodno vlakno od njegovog jednog-parnjaka na osnovnom nivou.

Višemodno vlakno ima veći prečnik jezgra-obično 50 μm ili 62,5 μm u poređenju sa jezgrom od 9 μm u jednom modu{3}}. Ova veća jezgra omogućava svjetlosti da putuje kroz vlakno duž više puta istovremeno, a svaki put predstavlja drugačiji "način" širenja. Zamislite to kao autoput sa mnogo traka u odnosu na put sa jednom-putom: više traka znači veći kapacitet saobraćaja na kratkim udaljenostima, ali koordinacija postaje izazovna na dužim dionicama.

Interfejs od jezgre-u-oplatu u multimodnom vlaknu sa stepenastim-indeksom nije oštra granica, već postepeni prijelaz u indeksu prelamanja. Ovaj gradijent je precizno dizajniran da izjednači vrijeme putovanja različitih načina rada. Svjetlost koja putuje blizu ruba vlakna ima duži fizički put, ali se kreće kroz materijal nižeg-indeksnog-indeksa (i samim tim putuje brže), dok svjetlost blizu centra ima kraći put kroz materijal sa višim-indeksom-prelamanja (kreće se sporije). Kada su savršeno podešeni, svi modovi istovremeno stižu do prijemnika.

U praksi, proizvodne tolerancije znače da ova kompenzacija nikada nije savršena. Rezultirajuće vremenske razlike između načina rada-nazvane modalna disperzija-u konačnici ograničavaju propusni opseg vlakna i udaljenost prijenosa. Ovo je ključni parametar koji razdvaja OM1 do OM5.

Evolucija od LED do VCSEL: Razumijevanje revolucije propusnog opsega

OM sistem klasifikacije odražava fundamentalnu promjenu u tehnologiji izvora svjetlosti koja se dogodila kasnih 1990-ih i ranih 2000-ih.

LED era (OM1 i OM2)

Rani višemodni sistemi su koristili{0}}diode koje emituju svjetlost (LED) kao izvor svjetlosti. LED diode proizvode širok, ujednačen izlaz koji ispunjava cijelo jezgro vlakna, istovremeno pobuđujući sve dostupne modove. Ovo stanje "prepunjenog pokretanja" značilo je da je propusni opseg vlakna određen ukupnim performansama stotina modova koji rade zajedno. Nekoliko sporih ili brzih modova imalo je minimalan uticaj jer je energija signala bila raspoređena na toliko mnogo putanja.

LED diode imaju fundamentalno ograničenje: njihova maksimalna brzina modulacije iznosi oko 622 Mbit/s. Ovo ograničenje ih je učinilo neprikladnim za aplikacije gigabitne{2}}brzine, bez obzira na teorijske mogućnosti vlakna.

VCSEL revolucija (OM3, OM4, OM5)

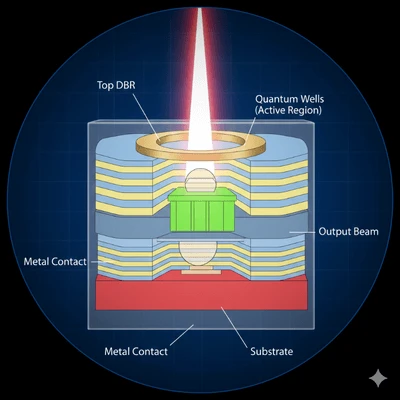

Vertikalni-površinski-emitirajući laseri (VCSEL) su promijenili sve. Ovi poluprovodnički laseri nude:

Brzine modulacije prelaze 25 Gbit/s (i nastavljaju da se poboljšavaju)

Uža spektralna širina, smanjenje kromatske disperzije

Veća optička snaga za poboljšane omjere signala-/{1}}šuma

Niži troškovi proizvodnje u poređenju sa laserima{0}}koji emituju ivice

Profili kružne grede koji se efikasno spajaju u jezgre vlakana

Međutim, VCSEL-ovi ne ispunjavaju jednolično jezgro vlakna. Njihov koncentrirani snop pobuđuje samo podskup dostupnih modova-obično onih u blizini centra vlakna. Ovo stanje "ograničenog lansiranja" znači da bilo koji defekt ili varijacije indeksa prelamanja u centru jezgre neproporcionalno utiču na performanse sistema.

To je razlog zašto OM1 i OM2 vlakna, dizajnirana za prepuna LED lansiranja, često radegoresa VCSEL-ovima nego što bi to sugerisala njihova nominalna propusnost. Proizvođači vlakana su odgovorili razvojem laserski-optimiziranih multimodnih vlakana (LOMMF) sa strogo kontroliranim profilima indeksa prelamanja posebno dizajniranim za VCSEL lansiranje. Ovo laser-optimizirano vlakno postalo je osnova za OM3, OM4 i OM5 klasifikacije.

OM klasifikacije: detaljni tehnički slom

OM1 vlakno

Osnovne specifikacije:

Prečnik jezgra: 62,5 μm

Prečnik obloge: 125μm

Prepuna propusnost za lansiranje (OFL): 200 MHz·km na 850 nm, 500 MHz·km na 1300 nm

Maksimalno slabljenje: 3,5 dB/km na 850 nm, 1,5 dB/km na 1300 nm

Boja jakne: narandžasta (prema TIA-598C)

Tehnički kontekst:

Veće jezgro OM1 od 62,5 μm je prvobitno odabrano jer je pojednostavilo poravnanje sa LED izvorima i omogućilo manje tolerancije konektora. Međutim, ovo veće jezgro podržava više načina širenja od 50 μm vlakana, što rezultira većom modalnom disperzijom i manjim propusnim opsegom.

Veličina jezgra od 62,5 μm stvara osnovnu nekompatibilnost: OM1 konektori i patch kablovi ne mogu se miješati sa OM2/OM3/OM4/OM5 komponentama. Spajanje vlakna od 62,5 μm sa vlaknom od 50 μm rezultira približno 3-4 dB dodatnog gubitka - dovoljno da izazove kvarove veze u mnogim sistemima.

Praktične granice udaljenosti:

Trenutni status:

OM1 se smatra naslijeđenom infrastrukturom. Nove instalacije ne bi trebale specificirati OM1 osim ako se ne povezuju na postojeće postrojenje od 62,5 μm gdje je potreban modalni kontinuitet. Ograničenje od 33 metra na 10GbE čini ga nepraktičnim za moderne aplikacije centara podataka.

OM2 vlakna

Osnovne specifikacije:

Prečnik jezgra: 50μm

Prečnik obloge: 125μm

OFL propusni opseg: 500 MHz·km na 850nm, 500 MHz·km na 1300nm

Maksimalno slabljenje: 3,5 dB/km na 850 nm, 1,5 dB/km na 1300 nm

Boja jakne: narandžasta (prema TIA-598C)

Tehnički kontekst:

OM2 predstavlja prijelaz na tehnologiju jezgre od 50 μm dok je još uvijek dizajniran prvenstveno za LED izvore. Manja jezgra smanjuje broj podržanih modova, poboljšavajući propusni opseg u poređenju sa OM1. Moderni OM2 se često proizvodi kao laser-optimiziran, iako ne ispunjava stroge EMB zahtjeve OM3.

Budući da i OM1 i OM2 koriste narandžaste omote, uvijek provjerite tip vlakna provjerom odštampane legende kabla (npr. "50/125" naspram "62,5/125") prije završetka ili spajanja.

Praktične granice udaljenosti:

Trenutni status:

Kao i OM1, OM2 se postepeno ukida iz novih instalacija. Ograničenje od 82 metra na 10GbE ograničava njegovu korisnost u modernim okruženjima, iako ostaje uslužno za 1GbE veze unutar granica svojih udaljenosti.

OM3 vlakno (laser-optimizirano višemodno vlakno)

Osnovne specifikacije:

Prečnik jezgra: 50μm

Prečnik obloge: 125μm

Efektivni modalni propusni opseg (EMB): 2.000 MHz·km na 850 nm

OFL propusni opseg: 1,500 MHz·km na 850 nm

Maksimalno slabljenje: 3,0 dB/km na 850 nm

Boja jakne: Aqua (po TIA-598C)

Tehnički kontekst:

OM3 je bila prva klasifikacija vlakana dizajnirana posebno za VCSEL prijenos. Ključna metrika se pomjerila sa propusnog opsega prekomjernog pokretanja (relevantno za LED diode) na Efektivni modalni propusni opseg (relevantan za VCSEL-ove). EMB se određuje kroz testiranje diferencijalnog modalnog kašnjenja (DMD), koje mjeri koliko različite grupe modova kasne jedna u odnosu na drugu pod ograničenim uvjetima pokretanja koji simuliraju VCSEL ponašanje.

EMB specifikacija od 2.000 MHz·km znači da veza od 300-metara pruža približno 6,67 GHz upotrebljive širine pojasa, što je dovoljno za 10GbE sa marginom. Profil indeksa prelamanja vlakna je strogo kontrolisan, posebno u centru jezgre gde se koncentriše VCSEL energija.

Praktične granice udaljenosti:

Trenutni status:

OM3 je i dalje široko rasprostranjen i-isplativ za 10GbE aplikacije u krugu od 300 metara. Za stambene instalacije sa optičkim vlaknima i mreže manjih preduzeća gde kablovi ostaju ispod 300 metara, OM3 nudi odličnu vrednost. Međutim, 40GbE i 100GbE aplikacije brzo otkrivaju svoja ograničenja.

OM4 vlakna

Osnovne specifikacije:

Prečnik jezgra: 50μm

Prečnik obloge: 125μm

Efektivni modalni propusni opseg (EMB): 4,700 MHz·km na 850 nm

OFL propusni opseg: 3,500 MHz·km na 850 nm

Maksimalno slabljenje: 3,0 dB/km na 850 nm

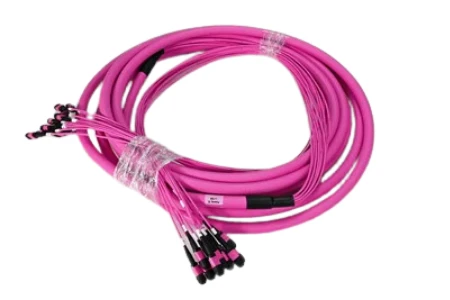

Boja jakne: Aqua ili Erika Violet (prema TIA-598C)

Tehnički kontekst:

OM4 je proizašao iz kontinuiranog usavršavanja proizvodnog procesa nakon uvođenja OM3. Proizvođači vlakana postigli su strožu kontrolu nad profilom indeksa prelamanja, više nego udvostručavajući efektivni modalni propusni opseg. Ovo nije bio novi dizajn vlakana koliko evolucija proizvodnje OM3 prema višim standardima kvalitete.

EMB od 4,700 MHz·km omogućava vezu od 400 metara da podrži približno 11,75 GHz propusnog opsega, omogućavajući 10GbE na udaljenostima koje bi premašile OM3 mogućnosti. Što je još važnije, OM4 proširuje domet 40GbE i 100GbE sistema sa OM3 ograničenja od 100m/70m na ​​150m/100m respektivno.

OM4 je potpuno unazad kompatibilan sa OM3 - oba koriste jezgra od 50 μm i mogu se međusobno povezati bez gubitaka modalnog neusklađenosti. Primarna vizualna razlika je opciona Erika Violet (magenta) boja jakne, iako mnogi proizvođači još uvijek koriste aqua.

Praktične granice udaljenosti:

Trenutni status:

OM4 je preporučeni izbor za nove instalacije centara podataka koje podržavaju 10GbE do 100GbE. Njegova cjenovna premija u odnosu na OM3 je skromna (obično 10-20%), dok njegov prošireni doseg pruža značajnu operativnu fleksibilnost i sigurnost u budućnosti.

OM5 vlakno (širokopojasno višemodno vlakno)

Osnovne specifikacije:

Prečnik jezgra: 50μm

Prečnik obloge: 125μm

EMB na 850nm: 4,700 MHz·km (isto kao OM4)

EMB na 953 nm: 2,470 MHz·km (nova specifikacija)

Maksimalno slabljenje: 3,0 dB/km na 850 nm, 2,3 dB/km na 953 nm

Boja jakne: Lime Green (prema TIA-598C)

Tehnički kontekst:

OM5 predstavlja promjenu paradigme u dizajnu multimodnih vlakana. Dok su OM3 i OM4 optimizirali propusni opseg na tradicionalnoj 850nm VCSEL talasnoj dužini, OM5 proširuje ovu optimizaciju u rasponu talasnih dužina od 850nm do 953nm.

Ova širokopojasna mogućnost omogućava multipleksiranje s podjelom kratkih valova (SWDM), gdje četiri talasne dužine (850 nm, 880 nm, 910 nm i 940 nm) prenose istovremeno preko jednog para vlakana. SWDM efektivno učetvorostručava kapacitet vlakna bez potrebe za dodatnim vlaknima niti prelaska na paralelnu optiku.

Kritično pojašnjenje:OM5's EMB na 850nm jednak je OM4 specifikaciji. Za primopredajnike sa jednom-valnom dužinom od 850nm (standardni 10GbE, 25GbE, 40GbE SR4, 100GbE SR4), OM5 ne daje prednost udaljenosti u odnosu na OM4. OM5 premium isplaćuje dividende samo kada se koriste primopredajnici koji podržavaju SWDM-kao što su 40G-SWDM4, 100G-SWDM4 ili novi 400G-BD4.2 moduli.

Praktične granice udaljenosti:

Trenutni status:

Usvajanje OM5 je sporije nego što se očekivalo. Premiju troškova (obično 30-50% u odnosu na OM4) je teško opravdati osim ako SWDM primopredajnici nisu dio plana implementacije. Za većinu aplikacija u podatkovnim centrima, OM4 u kombinaciji s paralelnom optikom (MPO/MTP povezivanje) postiže sličnu ili bolju isplativost za 40GbE i 100GbE.

OM5 obećava za okruženja hiperskale u kojima je broj vlakana ograničen ili gde put migracije do 400GbE i dalje favorizuje multipleksiranje talasne dužine u odnosu na paralelizam vlakana.

Sveobuhvatna tabela poređenja

Odabir pravog vlakna: okvir za odlučivanje

Kriteriji ocjenjivanja

1. Trenutni zahtjevi za propusnost

Mapirajte postojeću topologiju mreže i odredite brzinu svake veze. Ako koristite prvenstveno 1GbE veze, čak i OM3 pruža značajan prostor. Međutim, ako prevladavaju 10GbE ili brže veze, OM4 postaje praktični minimum za većinu okruženja.

2. Udaljenosti kablova

Izmjerite ili procijenite svoje najduže potencijalne kablove. Uključite opuštene petlje, vertikalne uspone i zaobilaznice-dužina instaliranog kabla često premašuje-ravnu udaljenost za 20-40%.

3. Buduća migracijska putanja

Zahtjevi za propusnim opsegom podatkovnog centra obično rastu 25-50% godišnje. Danas instalirana kablovska infrastruktura treba da primi najmanje 2-3 generacije tehnologije. Za većinu organizacija to znači projektovanje za 40GbE/100GbE čak i ako trenutna oprema radi na 10GbE.

4. Budžetska ograničenja

Dok OM4 ima skromnu premiju u odnosu na OM3, troškovi rada za instalaciju kablova obično su manji od razlike u troškovima materijala. Instaliranje OM4 danas u odnosu na OM3 može dodati 10-20% nabavci kablova, ali izbjegava daleko veće troškove kasnijeg ponovnog kabliranja.

Sažetak preporuke

Odabir konektora i najbolje prakse

Performanse višemodnih vlakana kritično zavise od kvaliteta i čistoće konektora. Za aplikacije centara podataka velike gustine, naša MPO/MTP rješenja podržavaju konfiguracije od 8, 12, 16 i 24 vlakna za paralelne optičke primopredajnike. Za tradicionalne dupleks konekcije, LC konektori nude najveću gustinu portova sa našim preciznim keramičkim ferulama koje osiguravaju konzistentan gubitak umetanja ispod 0,2 dB.

Polish Types

PC (fizički kontakt): Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (Ultra fizički kontakt): Enhanced polish with better surface finish. Return loss typically >50dB. Preporučeno za-aplikacije velike brzine.

APC (ugaoni fizički kontakt): 8-degree angled polish minimizes back-reflection. Return loss >60dB. Primarno se koristi sa jednim-modnim vlaknom, ali je dostupan za specijalizovane višemodne aplikacije.

Protokol čišćenja

Kontaminacija je vodeći uzrok kvarova veze. Čak i jedna čestica prašine od 1 μm može blokirati značajan prijenos svjetlosti kroz jezgro od 50 μm. Prije svakog spajanja, pregledajte krajeve konektora-s 200x ili većim optičkim optičkim vidom i očistite-masama koje ne ostavljaju dlačice koristeći IPA (izopropil alkohol) ili kasete za kemijsko čišćenje.

Izlaganje poslovnog slučaja: ukupni trošak vlasništva

Razlika u cijeni između multimodnih vrsta vlakana često je manje značajna nego što se čini:

Primjer cijene materijala (100m patch kabel):

OM3: ~45 dolara

OM4: ~$52 (15% premija)

OM5: ~$68 (51% premije u odnosu na OM3)

Montažni radovi(isto za sve razrede): ~150-300$ po vožnji

Kada rad na instalaciji dominira ukupnim troškovima, inkrementalni trošak specificiranja OM4 preko OM3 postaje zanemarljiv-dok je osiguranje od budućih ograničenja propusnog opsega značajno.

Za izgradnju novog data centra preporučujemo OM4 kao zadanu specifikaciju. Skromna početna investicija osigurava kompatibilnost sa 10GbE, 25GbE, 40GbE i 100GbE opremom bez ograničenja udaljenosti unutar tipičnih razmaka između stalak-od-rack i red-do-redova.

Evolux Fiber Solutions za vašu multimodnu infrastrukturu

U Evolux Fiberu proizvodimo kompletan ekosistem multimodnih komponenti za optičko povezivanje:

Optički kablovi:Unaprijed-završeni OM3, OM4 i OM5 sklopovi u simplex, duplex i MPO/MTP konfiguracijama. Prilagođene dužine od 0,3m do 100m+ sa brzim obrtom.

Optički konektori:LC, SC, FC, ST i MPO/MTP konektori sa preciznim cirkonijum keramičkim prstenovima. Gubitak umetanja<0.2dB, return loss >50dB. Dostupan u PC, UPC i APC tipovima poliranja.

Fiber Optic Pigtails:Fabrički{0}}polirani pigtails za primjene fuzionog spajanja. OS2 single-mode i OM1-OM5 multimode varijante sa LSZH ili PVC jaknama.

Optički adapteri:Adapteri za{0}}montažu na panel i pregradu sa bronzanim ili keramičkim navlakama za poravnanje. Simpleksne, dupleksne i četverostruke konfiguracije.

PLC razdjelnici:Od 1x2 do 1x64 omjera podjele u golim vlaknima, ABS modulu, LGX kaseti i paketima za{4}}montažu na stalak za FTTH/PON implementaciju.

Priključne kutije i razvodni okviri:Kućišta za{0}}montažu i montažu u stalak{1}}sa integrisanim nosačima za spajanje i patch panelima za organizovano upravljanje kablovima.

Naš proizvodni pogon u Shenzhenu održava ISO 9001 certifikat uz rigoroznu kontrolu kvaliteta uključujući 100% optičko testiranje svakog završenog sklopa. Sa 12+ godina iskustva u industriji i godišnjim kapacitetom od preko 50 miliona komponenti za povezivanje, pružamo usluge telekom operaterima, graditeljima data centara i poslovnim klijentima u 50+ zemljama.

Bilo da su vam potrebni standardni kataloški proizvodi sa isporukom sljedećeg-dana ili prilagođena-rješenja za specifične zahtjeve implementacije, naš tehnički tim je spreman podržati vaš projekat od dizajna do instalacije.
