Kako odabrati patch panel sa optičkim vlaknima ili ODF?

Odabir patch panela sa optičkim vlaknima - koji se često naziva ODF ili optički distribucijski okvir - rijetko je samo pitanje uparivanja broja vlakana sa linijom na kotaciji. U pravoj telekom sobi, FTTH pristupnoj mreži, poslovnom LAN-u ili data centru, panel takođe mora da popravi dolazni kabl, zaštiti spojeve, drži adaptere, usmerava patch kablove, nosi jasne etikete i ostavi prostora za rast. Pogrešite te detalje i panel koji -izgleda jeftino će vas tiho koštati vremena tokom instalacije, a opet pri svakoj budućoj nadogradnji.

Ovaj vodič je napisan iz perspektive odabira i isporuke pasivnih komponenti optičkih vlakana za FTTH, telekomunikacije i projekte centara podataka. Prolazi kroz odluke koje su zapravo važne o kapacitetu lokacije -, montaži, adapterima, spajanju i upravljanju kablovima - i završava se matricama odabira, RFQ kontrolnom listom i kontrolnom listom koju možete ponovo koristiti pri sljedećoj kupovini.

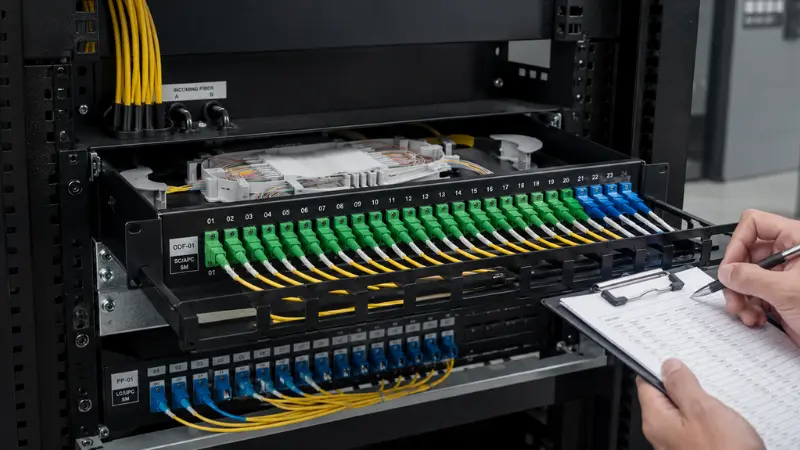

Šta je patch panel sa optičkim vlaknima / ODF?

Patch panel za optička vlakna je jedinica za upravljanje vlaknima koja se koristi za završetak, organiziranje, spajanje, povezivanje i zaštitu optičkih vlakana. Naći ćete ga u telekom sobama, podatkovnim centrima, FTTH pristupnim mrežama, poslovnim mrežama i komunikacijskim ormarićima.

U svakodnevnom-to-jeziku projekta, "optički patch panel", "patch panel sa optičkim vlaknima", "ODF" i "optički distributivni okvir" se često koriste naizmjenično. Mehanički dizajn varira, ali posao je isti: da se vlaknaste veze lakše upravljaju, testiraju, održavaju i proširuju. Ako želite potpuniju analizu gdje se pojmovi razilaze, ovo poređenje aODF u odnosu na patch panelu sistemima sa optičkim vlaknima je dobro mjesto za početak.

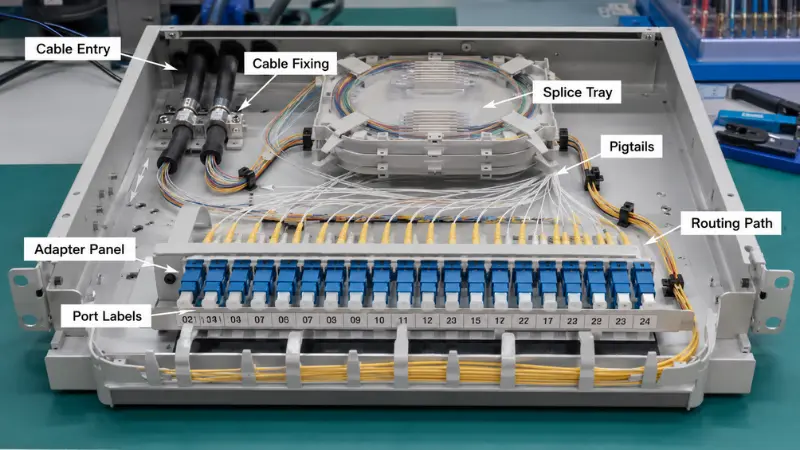

Tipični fiber patch panel kombinuje nekoliko elemenata:

• -Adapterske ploče koje drže spojnice SC, LC, FC ili MPO
• -Kada za spajanje štite spojeve za spajanje i skladište višak vlakana
• -Pigtailovi vlakana spojeni na dolazni kabl
• -Tačke za pričvršćivanje kablova i ulazni otvori za rasterećenje naprezanja
• -Unutarnje putanje rutiranja koje održavaju radijus savijanja
• -Oblast upravljanja patch kablom na prednjoj strani
• -Oznake luka ili identifikacija

•

Zašto je važan odabir pravog fiber patch panela?

Patch panel je obično mali dio ukupnog budžeta mreže, ali ima ogroman utjecaj na kvalitet instalacije i godine održavanja nakon toga. Panel koji odgovara mjestu omogućava instalaterima čisto usmjeravanje vlakana, zaštitu mjesta spajanja, kontrolu naprezanja savijanja i brzo pronalaženje bilo kojeg priključka. Loše odabran stvara pretrpano rutiranje, nezgodno održavanje, nasukan kapacitet i neuredno polje zakrpa.

Prije nego što se posvetite modelu, trebao bi odgovoriti na tri gruba pitanja: može li nositi potreban broj vlakana koji vam je sada potreban, može li ga tehničar instalirati i održavati bez borbe i može li rasti zajedno s mrežom umjesto da bude iščupan i zamijenjen? Ako je bilo koji odgovor ne, niža cijena naljepnice rijetko to nadoknađuje.

Ključni faktori koje treba uzeti u obzir pri odabiru patch panela s optičkim vlaknima

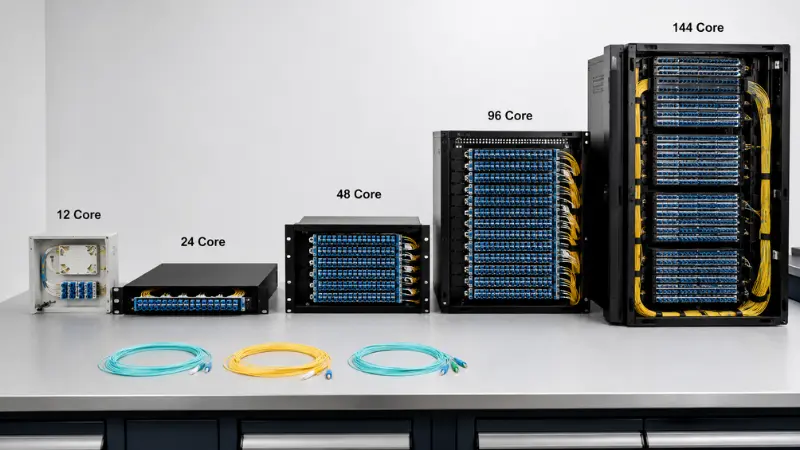

Broj vlakana i kapacitet portova

Broj vlakana je prvi broj koji većina kupaca provjerava. Uobičajene ODF konfiguracije pokreću 12, 24, 48, 72, 96 i 144 jezgra. Mala FTTH tačka distribucije može biti u redu sa 12- ili 24-jezgrenom zidnom kutijom; telekom soba ili jezgro preduzeća često se nalazi na 24- ili 48-jezgrenim rack panelima; a centar podataka visoke gustine ili tačke okosnice guraju prema 96 ili 144 jezgra.

Greška je tačna veličina ploče prema današnjem broju vlakana. Izvodljivo pravilo jestrujna vlakna + rezervni kapacitet + prostor u regalu: uzmite vlakna koja sada završavate, dodajte prostor za veze za veze koje razumno možete predvidjeti, a zatim provjerite šta visina stalka zapravo dozvoljava. Ako projekat uključuje 24 vlakna, ali je vjerovatno da će se lokacija udvostručiti, panel sa 48 jezgara obično košta mnogo manje od rada kasnije zamjene jedinice.

Kao početna tačka:

• Mala pristupna tačka - 12 do 24 jezgra
• Standardna telekom soba - 24 do 48 jezgara
• Veća tačka distribucije - 72 do 96 jezgara
• Jezgra velike-glavne ili data centra - 96 i više

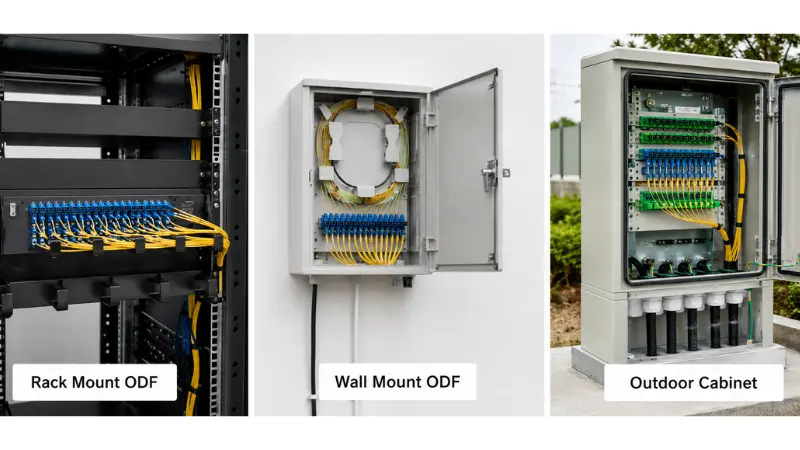

Montaža na rack, zidna ili vanjska instalacija

Instalaciono okruženje, više od bilo čega drugog, diktira formu panela. Patch panel od 19-inča za montažu u rack se uredno spušta u standardne rekove pored prekidača, OLT-ova i prijenosnika, zbog čega dominira telekom sobama i centrima podataka. ODF za montažu na zid odgovara lokacijama bez rack-a - FTTH pristupnih tačaka, mrežama malih zgrada, distributivnim tačkama u koridorima i poslovnicama. Ormar za distribuciju vlakana na otvorenom je za ulične ormare i polu-spoljašnje položaje, gdje su brtvljenje, mehanička čvrstoća i ulaz kabela važniji od toga koliko kompaktno ili uredno kutija izgleda.

Zabilježite lokaciju prije nego što odaberete: unutar 19-inča, na zidu, unutar telekom ormarića, u vanjskoj pristupnoj tački ili u redu-data centara visoke gustine. Ako panel izađe napolje, tretirajte zaštitu od ulaska kao težak zahtjev, a ne kao lijepo--potražite - navedenu IP ocjenu, kućište otporno na UV zračenje i odgovarajuće zaptivene uvodnice, i potvrdite to protiv putavaš unutarnji i vanjski kabel je instaliran.

1U, 2U ili više: Odabir visine stalka

Za rack panele, visina je vlastita odluka, a ne samo funkcija broja vlakana. Patch panel od 1U sa optičkim vlaknima štedi najviše prostora u racku i podrazumevani je za redove data centara, ali isti 1U koji udobno drži 24 LC dupleks porta može se osećati skučeno kada pokušate da dodate nosače za spajanje i usmeravate patch kablove na prednjoj strani. Povećanjem do 2U dobijate radnu prostoriju: dublje posude, lakše namotavanje labavih vlakana i prednje zakrpe koje se ne bore sa vama tokom poteza, dodavanja i promena.

Jednostavan način da odlučite: odaberite 1U kada je gustina prioritet i kada je panel uglavnom pre-završeno zakrpanje; izaberite 2U ili više kada isti panel mora da sadrži i spajanje polja, veće snopove ili čestu rekonfiguraciju. Brojanje samo portova i zanemarivanje prostora koji je tim portovima potreban iza i ispred adaptera, jedna je od najčešćih grešaka u određivanju veličine.

Fiksni tip naspram kliznog tipa

Rack paneli dolaze u fiksnim i kliznim dizajnom. Fiksna ploča za montažu u stalak je jednostavnija, čvršća i obično jeftinija - razuman izbor gdje se vlakna postavljaju jednom i rijetko se ponovo dodiruju. Klizna ploča se povlači naprijed na šinama tako da tehničar može doći do nosača za spajanje, adaptera i unutrašnjeg otvora, a da ništa ne odvaja.

Zamjena-je pravi novac u odnosu na realno vrijeme. Na mjestima gdje se portovi često rekonfiguriraju, klizna ladica vam omogućava da radite na konekcijama bez uklanjanja cijelog panela sa stalka, što na zauzetom okviru može pretvoriti pola-satnog posla u nekoliko minuta. Za link sa niskim-dodirom koji će ostati netaknut godinama, fiksni panel je bolja vrijednost. Odaberite klizanje kada su održavanje, testiranje ili nadogradnje česti; izabrati fiksne kada nisu.

Tip adaptera: SC, LC, FC ili MPO

Adapter mora odgovarati konektorima koji su već u vašoj mreži, tako da je ovo odluka koju potvrđujete u odnosu na kabel, pigtaile i portove opreme, a ne nagađate.

SC adapteri ostaju radni konj za FTTH, FTTx i telekom pristup. U PON i FTTH, SC/APC je uobičajen izbor jer krajnja strana pod uglom od 8-stepeni odbija zalutalu svjetlost natrag u oblogu umjesto u jezgro, držeći povratne gubitke niskim – upravo ono što je potrebno pasivnim optičkim razdjelnicima. SC/UPC se pojavljuje u drugim standardnim vezama gdje taj ugao nije potreban. Lakiranje nije zamjenjivo: APC se spaja samo sa APC-om, a prisiljavanje APC-a na UPC oštećuje oba. Ako vam je poljsko pitanje novo, nastavite ovo objašnjenjerazlike između PC-a, UPC-a i APC-ajasno postavlja. Gubici povrata i sami gubici umetanja su ocijenjeni podIEC standardi za međusobno povezivanje optičkih vlakana, što je referenca do koje treba da ide tablica sa podacima vašeg dobavljača.

LC adapteri dominiraju centrima podataka i-opremom velike gustine jer je LC konektor otprilike upola manji od SC. Ta razlika u veličini je cijela poenta: LC duplex panel stane daleko više portova u isti 1U nego što SC panel može, što je važno kada je svaka jedinica rek sporna. Većina portova komutatora i primopredajnika - SFP, SFP+, QSFP prelamanja - završavaju se u LC, tako da panel obično prati opremu.

FC adapteri, sa svojom navojnom spojnicom, i dalje se pojavljuju na nekim telekom, testnim i mjernim ili starim pozicijama gdje je šraf{0}}na spoju otporan na vibracije. MPO/MTP adapterski paneli su opet druga kategorija: oni nose 8, 12 ili 24 vlakna u jednom navoju i postoje da učine praktične-i unaprijed{6}}kabliranje visoke gustine i unaprijed završenih kablova, kanala za napajanje{7}}i-kasetnih sistema u data centru. Ako vagate opcije gustoće za gustu građu, pogledajte ovaj praktični vodičpoređenje LC sa MTP/MPOvredi prvo pročitati.

Prije naručivanja riješite nekoliko stvari: tip konektora (SC, LC, FC, ST, MPO/MTP); poliranje (UPC ili APC); simplex, duplex ili quad adapter;jednostruki{0}}način ili višenačin(ovo se ne može miješati na linku); i da li se ploča isporučuje napunjena adapterima i pigtailima ili je gola. Prečica za brzu odluku:

• IzaberiSC/APCza PON, FTTH i većinu pristupa distribuciju.
• IzaberiLC, obično dupleks, kada gustina porta ili završetak{0}}strane prekidača pokreće dizajn.
• IzaberiFCsamo tamo gdje je naveden interfejs sa navojem,{0}}otporan na vibracije.
• IzaberiMPO/MTPza magistralne kanale i pre-završene kablove-visoke gustine.

Učitana vs Neučitana Patch Panel

Jedno pitanje koje zateče kupce je da li ploča stiželoadediliistovaren. Napunjeni fiber patch panel dolazi sa ugrađenim adapterima i, često, prethodno instaliranim pigtailima, tako da terenski tim mora samo da spoji i zakrpi. Neopterećeni fiber patch panel je prazna šasija: sami dodajete adapterske ploče i pigtailove, što daje fleksibilnost za miješanje tipova konektora ili promjenu konfiguracije, ali dodaje vrijeme montaže na licu mjesta.

Odaberite napunjenu ploču kada je tip konektora fiksan, zapremine se ponavljaju i kada želite da minimizirate rad na terenu. Odaberite unloaded kada projekat još uvijek ima otvorene varijable - različite tipove poliranja na svim lokacijama, prijelaz između standarda konektora ili želju da se jedna šasija skladišti i popuni po potrebi. Ako još uvijek odlučujete kako se ta vlakna uopće završavaju, ovo poređenjebrzi konektori protiv spajanja fuzijomje koristan pratilac. U svakom slučaju, učinite da se stanje dobavljača učita ili isprazni eksplicitno na ponudu, jer vam "patch panel" sam po sebi ne govori šta je u kutiji.

Zahtjevi za spajanje i dizajn ležišta za spajanje

Neki paneli povezuju samo pre{0}}terminirane kablove; drugi moraju spajati ulazna vlakna. Ako optički kabl mora biti spojen sa pigtailima na licu mesta, panelu je potrebno dovoljno ležišta za spajanje, navlaka za spajanje i skladištenja da bi se vlakno namotalo bez čvrstih savijanja. Labav cevni spoljni kabl, na primer, dovodi do dugih tampon cevi koje treba negde da se smesti, tako da se ladica koja je u redu za uredan unutrašnji kabl može biti preopterećena na terenu.

Kapacitet ležišta je detalj koji ljudi preskaču. Jedna ladica obično sadrži fiksni broj spojeva i zaštitnih rukava; prekoračite ga i tehničari počinju slagati vlakna, što kasnije održavanje čini mizernim i rizikuje same spojeve koje pokušavate zaštititi. Potvrdite koliko će vlakana biti spojeno, da ima dovoljno tacni za njih sa malo rezerve, da lipigtailsuključeni su ili se posebno naručuju, te da se do ladice može doći i nakon što se ploča napuni. Ako želite pozadinu na samom spoju, ovaj pregled objašnjavasvrha spajanja fuzijom.

Za prethodno-terminirano kabliranje, nosači za spajanje mogu biti nepotrebni, a fokus se pomiče na adapterske ploče, fiksiranje kablova i prednju-bočnu instalaciju patch kabla.

Uvod kablova, usmeravanje i radijus savijanja

Dovoljno portova nije isto što i dobro upravljanje vlaknima. Panel također mora pustiti kablove i patch kablove da uđu, usmjere i izađu bez borbe. Prvo provjerite smjer ulaska u odnosu na lokaciju - neki paneli uzimaju kabl sa stražnje strane, drugi sa strane ili odozgo, a vanjski ormarići trebaju zaptivene uvodnice. Reck paneli bi vam trebali pružiti tačku fiksiranja i rasteretiti se tako da težina dolaznog kabela nikada ne povuče spojeve.

Iznutra, vlaknima je potreban jasan put, a patch kablovi ne bi trebali blokirati pristup adapterima ili ležištima. Usmjeravanje također mora poštovati radijus savijanja: savijanje vlakana čvršće od njegovog nominalnog minimuma povećava gubitak pri umetanju i, tokom vremena, može popucati staklo. Umjesto da vjerujete broju koji ste negdje pročitali, slijedite minimalni radijus savijanja - savijanja-neosjetljivih vlakana od strane proizvođača kabla i konektora definiranih uITU{0}}T G.657preporuka je tolerisati strože rutiranje, ali mjerodavan je list sa specifikacijama, a ne nagađanje. Ploča koja se dobro snalazi u ovom slučaju daje vam tačke pričvršćivanja, glatko unutrašnje usmeravanje, labavo skladištenje, čisto razdvajanje između ulaznog kabla ipatch kablovi, i prostor da se zaista uhvatite u ruke za održavanje.

Označavanje i buduća ekspanzija

Označavanje se zanemaruje prilikom nabavke i tada postaje kritično kada neko prvi put mora pratiti strujno kolo pod pritiskom. Jasna identifikacija porta je ono što omogućava tehničaru da testira vezu, izoluje grešku i izbjegne povlačenje pogrešnog patch kabla -, a na velikom okviru, loše označavanje tiho dodaje vrijeme svakom pozivu za održavanje i stvara stvarni rizik od prekida veze sa servisom uživo.

Ekspanzija je druga polovina. Ako se svaki port koristi prvog dana, sljedeći zahtjev za servisom znači još jedan panel, više prostora u racku i više kablova. Ostavljanje rezervnih pozicija adaptera ili odabir panela sa modularnim adapterskim pločama čini daleko lakšim dodavanje kapaciteta ili promjenu tipova konektora tokom nadogradnje umjesto da se počne ispočetka.

Upoređeni tipovi patch panela sa optičkim vlaknima

Vodič za brzi odabir: Koji ODF biste trebali odabrati?

Gore navedeni faktori su u interakciji, tako da je ovdje sažeti prikaz koji mapira uobičajene scenarije projekta na razumnu zadanu vrijednost. Tretirajte to kao početnu tačku i prilagodite se vlastitom prostoru rek-a i interfejsima opreme.

Praktični primjeri odabira

Primjer 1: Mala FTTH distribucijska tačka

Zamislite distributivnu tačku pored ivičnjaka ili podruma koji hrani grupu pretplatnika sa PON-a. Dolaze dovodni i distributivni kablovi, vlakna se spajaju na pigtailove, a pretplatničke linije se zakrpe. Ovdje je obično dovoljan zidni ODF od 12 ili 24 jezgra, opremljen SC/APC adapterima kako bi povratni gubici bili niski za napajanje razdjelnika. Ograničenja koja grizu su fizička: ograničen prostor na zidu, kabl za ispuštanje koji treba odgovarajuće rasterećenje naprezanja i dovoljno jasno etiketiranje da sljedeći tehničar može pronaći pravog pretplatnika bez praćenja svakog vlakna. Potvrdite da kutija ima ladicu za spajanje veličine za broj i daPLC razdjelnikhranjenje je uračunato u budžet vlakana. Za širu listu dijelova za PON konstrukciju, ovoVodič za nabavku FTTH pasivnih komponentije korisna referenca.

Primjer 2: Data Center 1U Rack instalacija

U nizu podatkovnog centra, prostor u racku je oskudan i pravila gustoće portova. Panel je skoro uvek 19-inčni, 1U gde je moguće, popunjen saLC duplex adapteriili MPO/MTP za trunk{0}}i-kasetno kabliranje. Većina linkova je unaprijed-završena, tako da je spajanje rijetko i naglasak se prebacuje na čisto prednje polje zakrpa, precizno označavanje i modularni raspored koji vam omogućava da kasnije dodate kasete. Klizna ploča od 1U ovdje zauzima svoje mjesto: kada tehničar mora ponovo-zakrpiti živi red, povlačenje panela naprijed je rad slijepo iza adaptera. Nemojte dimenzionirati samo po broju portova - provjerite da li ima dovoljno prostora za postavljanje patch kablova ispred potpuno napunjenog panela.

Primjer 3: Telekom soba sa zahtjevom za spajanje

Kada vanjski optički kabel sleti u telekom sobu i mora biti spojen na pigtails, ODF za montažu u stalak sa odgovarajućim nosačima za spajanje je pravi alat. Kabelu je potrebno fiksiranje i rasterećenje naprezanja na ulazu, uzemljenje za bilo koji element metalne čvrstoće ako to zahtijeva dizajn kabela, zaštita za spajanje i dovoljno prostora za popuštanje zavojnice bez uskih savijanja. Kapacitet je ovde tipično 24, 48 jezgara ili više, sa SC ili LC adapterima koji su odabrani da odgovaraju transmisionom ili OLT interfejsu, i zadnjim ili bočnim ulazom koji odgovara rasporedu stalka. Ako je broj ili učestalost održavanja visoka, prelazak sa 1U na 2U se isplati u radnoj prostoriji. Učitani panel - adapteri i pigtailovi prethodno-ugrađeni, u aKutija sa 24 jezgra sa tacnom za spajanjestyle build - skraćuje rad na terenu; neopterećena šasija menja to za fleksibilnost.

Uobičajene greške koje treba izbjegavati

Odabir samo prema broju vlakana

Panel sa 48 jezgara nije automatski bolji od panela sa 24 jezgra. Ako je unutrašnja instalacija skučena ili su ladice teško dostupne, veći broj vam samo kupuje težu instalaciju. Odmjerite kapacitet zajedno s visinom stalka, tipom adaptera, prostorom za ležište i vođenjem.

Ignoriranje pristupa za održavanje

Neki paneli izgledaju kompaktno i ispostavilo se da su loši za servisiranje nakon postavljanja. Ako je prednji razmak mali, fiksna ploča otežava svaku buduću promjenu; gdje se veze često rekonfiguriraju, klizni tip obično štedi više nego što košta.

Miješanje tipova konektora bez plana

SC, LC, FC i MPO nisu zamjenjivi, a nisu ni APC i UPC lakovi. Potvrdite konektor i poliranje koje koriste kabel, pigtail, primopredajnik, OLT, prekidač ili prijenosnik prije naručivanja, ili ćete posjedovati ploču koja se ne može spojiti s mrežom.

Zaboravljanje buduće ekspanzije

Potpuno zauzeta ploča prvog dana je problem koji se odgađa, a ne izbjegava. Rezervišite rezervne portove ili izaberite modularni dizajn kada je verovatno da će mreža rasti.

Pogled na smjer ulaza kablova

Ako se unos ne poklapa sa lokacijom - straga, bočna, gornja ili donja - instalacija postaje neuredna i rasterećenje zatezanja rijetko završava tamo gdje vam je potrebno. Potvrdite smjer prema stalku ili zidnom rasporedu naprijed.

Šta reći svom dobavljaču prije nego što zatražite ponudu

Tačan citat zavisi od nekoliko specifičnosti. Pošaljite ovo i dobavljač će vam preporučiti pravi panel umjesto da se zadate na najjeftiniji standardni model:

• Aplikacija - FTTH, data centar, telekom soba, poslovni LAN ili vanjski ormar
• Vrsta instalacije - za montažu u stalak, zidnu ili na otvorenom
• Veličina stalka - 19-inča i 1U, 2U ili prilagođena visina
• Broj vlakana - 12, 24, 48, 72, 96, 144 ili drugi
• Tip adaptera - SC, LC, FC, ST, MPO/MTP
• Poljski - UPC ili APC
• Vrsta vlakna - single-mode ili multimode
• Spajanje - sa ili bez nosača za spajanje
• Učitana ili neopterećena ploča
• Smjer ulaska kabla
• Zahtjevi za pigtail i patch cord
• Potrebe za etiketiranje i pakovanje
• Očekivano buduće proširenje

Kontrolna lista za inspekciju: Verifikacija panela po dolasku

Kada paneli stignu, brza dolazna provjera štedi tugu na licu mjesta. Osim očiglednog brojanja, potvrdite detalje koje dobavljači povremeno smanjuju kako bi dosegli cijenu:

• Broj i tip adaptera odgovaraju redoslijedu, a poliranje (APC ili UPC) je ispravno
• Ako su napunjeni, pigtailovi su pravi konektor, dužine i vrste vlakana i dobro su postavljeni
• Spojnice su prisutne u dogovorenom broju, sa rukavima i labavim kapacitetom
• Materijal kućišta i završna obrada odgovaraju specifikaciji - za vanjske jedinice, provjerite brtvljenje i IP ocjenu
• Kabelske uvodnice, komplet za montažu, naljepnice i pribor su sve u kutiji
• Podaci o testu gubitka i povratnog gubitka su dati tamo gdje je obećano

Ako izgradnja uključuje opremu za završetak u istom stalku, ovaj vodič se nastavljainstaliranje patch panela i prekidačapokriva sekvencu na-lokaciji.

Često postavljana pitanja

Zaključak

Desni patch panel sa optičkim vlaknima odgovara mnogo više od broja vlakana. Odgovara okruženju instalacije, konektoru i poliranju koje vaša mreža već koristi, metodi spajanja, ulazu za kabel, prostoru za usmjeravanje, načinu na koji će se održavati i prostoriji koju ostavlja da raste. Mala FTTH lokacija dobro služi kompaktnim ODF za montiranje na zid; data centar se naginje prema LC ili MPO rack panelu visoke{2}}gustine; telekom soba koja uzima kablove na otvorenom obično želi rack ODF sa odgovarajućim ležištima i upravljanjem kablovima.

Definirajte okruženje i ključne parametre prije nego što naručite, podijelite ih sa svojim dobavljačem i provjerite panel u odnosu na njih po dolasku. Ta disciplina je ono što proizvodi panel koji je lakši za instalaciju, lakši za održavanje i pouzdan za vijek trajanja mreže.
