Kako odabrati optički pigtail: specifikacije i vodič za kupce

Stavite dva lista sa podacima dobavljača jedan pored drugog i oba će pročitatiIL manji ili jednak 0,3 dB, RL veći ili jednak 50 dB. Naručite oba, spojite ih u isti ODF, a izmjereni budžeti veza mogu se razlikovati. Dvije specifikacije optičkih vlakana mogu navesti iste granice dok opisuju materijalno različite proizvode, jer broj napisan bez metode mjerenja nije specifikacija. To je marketinška tvrdnja.

Taj jaz je mjesto gdje počinje većina sporova oko isporuke. Nakon što je ladica zatvorena i OTDR trag je ispred kupca, niko ne može retroaktivno odlučiti da li je citiranih 0,3 dB izmjereno u odnosu na referentni kabel ili kao nasumična spojena vrijednost, da li su adapteri na panelu u istoj klasi performansi kao i konektori, ili koje je izdanje krajnjeg lica-fabrički standard za inspekciju.

Ovaj vodič ne objašnjava šta je pigtail ili po čemu se razlikuje od poveznog kabla. Ta osnova je već pokrivena u našoj bilješci orazlika između fiber pigtail i patch cord. Ono što slijedi je uže: devet redova koji pripadaju specifikaciji, šta svaki od njih zapravo kontrolira i šta se dešava na lokaciji kada je jedan od njih prazan.

Sve ispod mapira jedno od ovih polja. Ako vaš RFQ navodi svih devet, dva dobavljača citiraju isti proizvod i poređenje cijena postaje smisleno. Ako je navedeno četiri, upoređujete ponude za različite proizvode.

Imena polja su laka polovina. Radna RFQ sadrži tri kolone, a ne jednu, postavljajući zahtjeve kupca, odgovor dobavljača i dokaz o prihvatanju za svaku od devet specifikacija optičkih vlakana, jer je polje koje dobavljač smije ostaviti praznim polje o kojem se odlučuje u tvornici, a ne vi. Koji dokaz o prihvatanju je vrijedan zahtijevati za svaki red je ono što utvrđuje ostatak ovog članka.

Linije specifikacije 1 i 2: Single Mod vs Multimode Fiber Pigtail Izbor i interfejs konektora

"Single-način" nije specifikacija. Jednomodni optički pigtail izgrađen na standardu G.652D ponaša se drugačije od onog izgrađenog na G.657A2, čija smanjena osjetljivost na makro savijanje toleriše čvršće namotavanje. Tamo gdje geometrija nosača omogućava da labavost stoji znatno iznad specificiranog minimalnog radijusa savijanja vlakna, G.652D je tačan i jeftiniji odgovor. U kompaktnim FTTH terminalnim kutijama, zidnim-kućištima i gustim kasetama gdje je zavojnica primorana blizu te granice, specificiranjem G.657A1 ili A2 smanjuje se rizik od makrosavijanja-gubitaka koji proizvodi isprekidano, temperaturno{13}}zavisno ponašanje, koje je vrlo teško pratiti kada je okvir vrlo teško pratiti.



Dva odvojena pitanja se sažimaju u jedno na strani multimoda. Geometrijska kompatibilnost je prva: vlakna od 50/125 µm (OM3, OM4, OM5) se međusobno fizički povezuju, dok njihovo spajanje na 62,5/125 µm OM1 stvara neusklađenost veličine jezgra{9}}koja se ne može ispraviti samo poboljšanjem poravnanja spojeva. Modalni propusni opseg je drugi i nezavisan: kanal izgrađen od mješovitih stupnjeva radi do najniže efektivne modalne širine pojasa u njemu, tako da OM4 veza koja tiho sadrži OM3 multimodni optički pigtail mora biti provjerena u odnosu na stvarnu dužinu i brzinu linije, a ne pretpostaviti prihvatljivim.

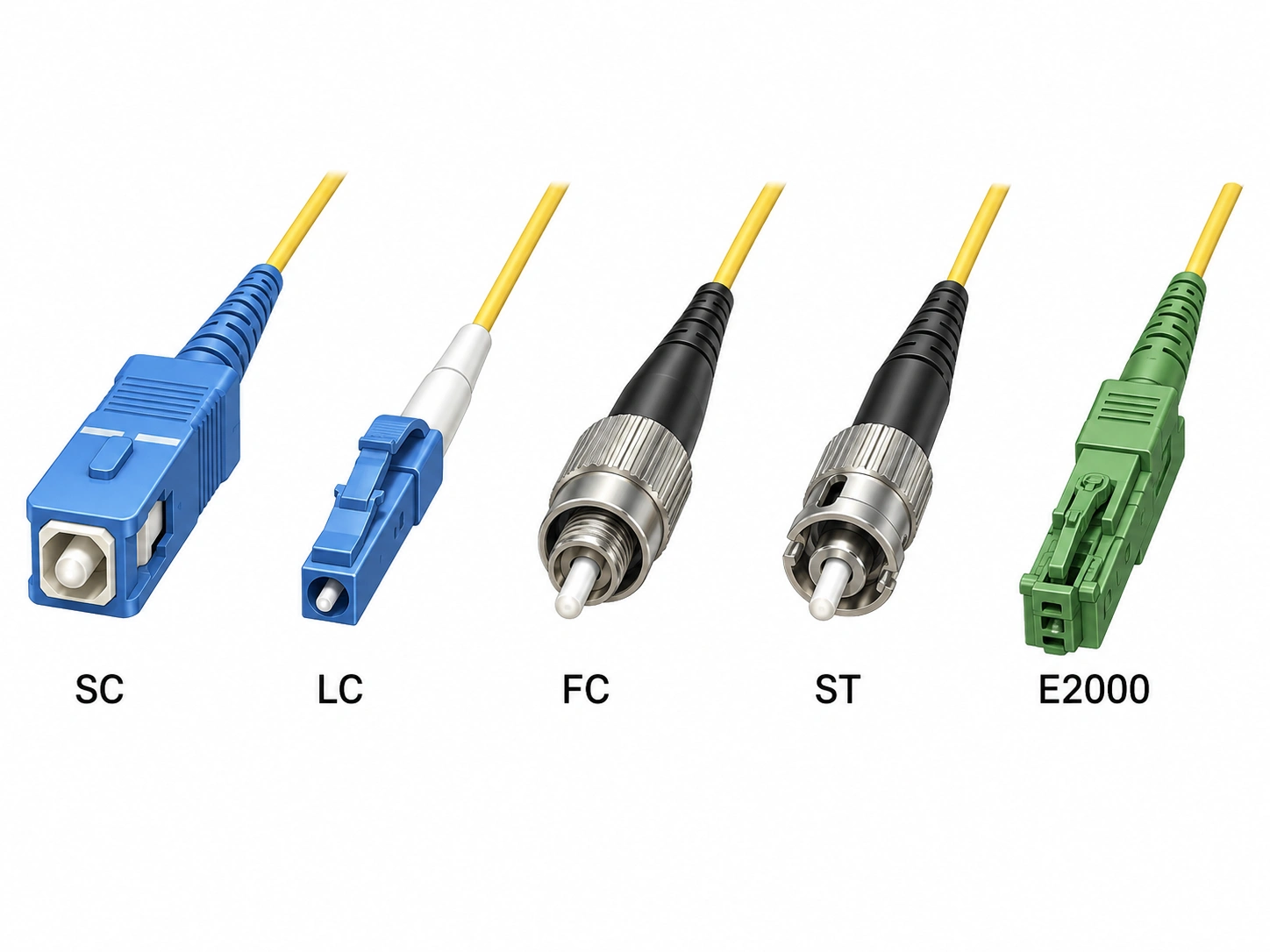

Izbor konektora je više mehanički nego optički. LC dominira panelima visoke-gustine jer udvostručuje broj portova po jedinici reka, SC ostaje standardan za GPON i veći dio FTTH pristupnog sloja, a FC opstaje u testiranju i mjerenju iu starijim telekom okvirima. Prije nego što odustane od toga,navojni FC interfejs i gde još uvek zarađuje svoje mestovredi proveriti. E2000 se pojavljuje tamo gdje je obavezan interfejs sa zatvaračem, velikim-povratnim-gubicima. Ono što je važno na liniji specifikacija je imenovanje primjenjivog IEC 61754 dijela zajedno sa familijom konektora, jer to je ono što definira geometriju spajanja na koju su napravljeni vaš panel i adapteri.

Krajnja strana UPC-a je kupolasta i ravno se spaja sa svojom parnjakom. Krajnja strana APC-a je brušena pod uglom od 8 stepeni, što usmjerava reflektiranu svjetlost iz jezgre u oblogu. Praktična posljedica je povratni gubitak. Ugaoni interfejsi su specificirani u području većeg ili jednakog 60 dB kada su spojeni i fizički{5}}kontaktni interfejsi oko područja većeg ili jednakog 50–55 dB, a razlika je najvažnija tamo gdje reflektirana snaga aktivno degradira signal, što znači PON i FTTx distribuciju, CATV preklapanja, DWDM i analogni RF transport. Za poslovni LAN, standardne digitalne podatkovne veze i većinu kanala za data centar sa jednim{9}}modeom, dovoljan je UPC optički pigtail koji ispunjava zahtjev za povratnim gubitkom od 50 dB, pod uslovom da se provjerava vlastita tolerancija refleksije primopredajnika umjesto da se pretpostavlja.

Poljski tip nije polje po-stavci, to je -široko polje kanala. Pigtail, adapter, port za patch panel i sučelje opreme moraju se složiti, a RFQ bi trebao navesti poliranje za svaki optički pigtail i svaki adapter u kanalu umjesto da pretpostavlja da će instalater primijetiti. Geometrija interfejsa iza ugla je razrađena u našoj analizikako se APC konektori razlikuju od UPC.

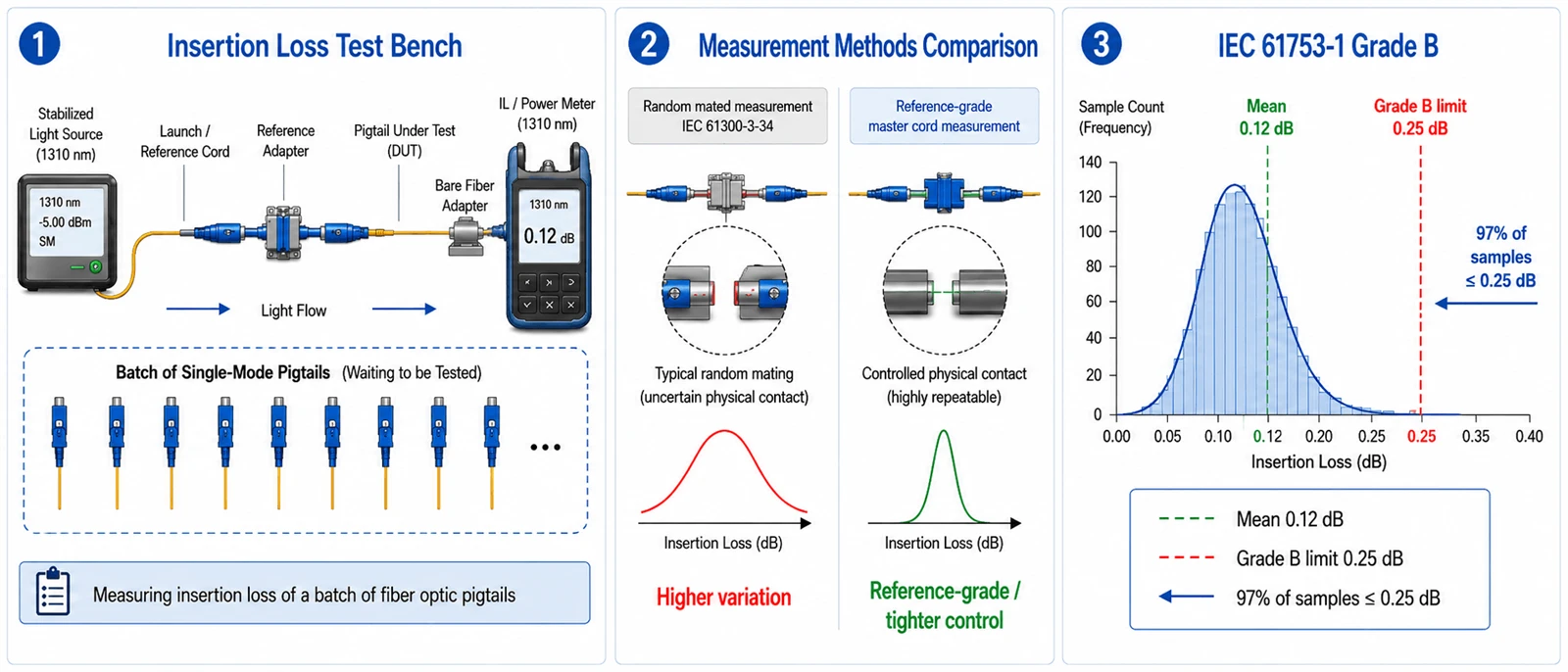

Gubitak umetanja za par konektora može se okarakterisati na dva načina. Mjereno u odnosu na referentni -master kabel (podešen, strogo kontroliran konektor koji se čuva za mjeriteljstvo), proizvodni konektor daje laskavu cifru. Mjereno kao arandom mate, gdje je bilo koji konektor iz serije spojen s bilo kojim drugim, distribucija se širi, jer položaj jezgra dvije ferule više ne kompenzira idealan partner. Oba broja su iskrena i nisu isti broj, zbog čega je standard gubitka optičkog pigtaila koji navodite važniji od cifre koju citirate.

IEC 61753-1 rješava dvosmislenost definiranjem stupnjeva slabljenja statistički, na nasumično spojenoj osnovi, sa metodom mjerenja fiksiranom kao IEC 61300-3-34. Stepen B je specificiran kao srednja vrijednost na ili ispod 0,12 dB sa maksimumom od 0,25 dB za najmanje 97% uzoraka, ocjena C na 0,50 dB maksimalno sa prosjekom od 0,25 dB, i ocjena D sa maksimumom od 1,0 dB. Jedan uzorak koji prolazi pri 0,3 dB prema referentnom kablu je daleko slabija izjava od serije koja ispunjava ocenu B. Citirajte standard sa njegovim trenutnim izdanjem i amandmanom na liniji RFQ, na isti način na koji biste citirali bilo koji drugi dokument o prihvatanju.

Jedna razlika se stalno gubi, uključujući u tablicama podataka dobavljača koji bi trebali znati bolje.Stepen slabljenja i stepen povratnog gubitka su dvije paralelne skale, a ne jedna.Slovne ocjene B, C i D opisuju gubitak umetanja. Povratni gubitak je specificiran posebno, sa ugaonim- nivoom interfejsa definisanim na većem ili jednakom 60 dB spojenim. Pisanje "Grade B" na RFQ stoga ne govori ništa o refleksiji, a fiber optički pigtail može zadovoljiti razred B dok nosi bilo kakav povratni gubitak koji je dobavljač odlučio da izgradi. Navedite oba.

Stepen B zahtijeva kontroliranu orijentaciju jezgra

Postizanje stepena B dosljedno obično zahtijeva kontrolu gdje se jezgro vlakna nalazi u odnosu na osu ferule, što u praksi znači da montažer orijentira i fiksira ferulu tako da ekscentricitet jezgre pada u poznatom smjeru. Dobavljač bez tog koraka može proizvesti dobar uzorak. Proizvodnja dobradistribucijaje druga mogućnost, zbog čega su revizije serije IEC 61755-3 iz 2024. formalizirale statistiku ekscentričnosti jezgra za ove interfejse.

Adapter je dio mjerene veze

Navlaka je ono što drži dva ferula koaksijalno, tako da labav-adapter tolerancije može spriječiti da sastavljena veza ispuni predviđenu distribuciju slabljenja čak i kada je sam pigtail premium optičkih vlakana u nivou. Potvrdite kao spojenu vezu, a ne kao komponentu. Ovo je lako propustiti upravo zato što dolazna inspekcija obično testira sam pigtail.

Ispod brojeva gubitaka nalaze se geometrijski parametri koji ih proizvode: radijus zakrivljenosti, pomak vrha (koliko je najviša tačka kupole udaljena od ose vlakna) i visina vlakna, izbočenje ili podrezivanje vlakna u odnosu na ferulu. Zajedno određuju da li se dva jezgra stvarno dodiruju pod opterećenjem opruge. To su rezultati procesa poliranja, a ne izbor dizajna, zbog čega su najbrži način da se kontroliše proizvodna linija razlikuje od podizvođačke linije.

Čistoća je druga polovina. Zagađenje-kontaminacije u cijeloj industriji je više puta identificirano kao vodeći uzrok kvara u instaliranim mrežama s vlaknima, a na 9 µm single-mode jezgri čestica koja se nalazi u području jezgra može uzrokovati ozbiljno slabljenje ili refleksiju, a ne marginalnu. Također ima tendenciju da se prikaže kao degradirani povratni gubitak prije nego što se pokaže kao degradirani gubitak umetanja, tako da očitavanje{5}}mjera snage može biti unutar specifikacije dok koherentni ili pojačani sistem već sagorijeva marginu.

Optičke performanse upravljaju, a vizuelni pregled ne stoji sam

Treće izdanje IEC 61300-3-35 iz 2022. direktno navodi da je vizuelni pregled dodatak, a ne zamjenjuje mjerenje prigušenja i povratnog gubitka. To ide dalje: konektor koji je očišćen od labavih ostataka i još uvijek ne podliježe vizualnoj inspekciji, neće se automatski odbaciti ako zadovoljava specificirane optičke performanse (IEC). Klauzula RFQ koja glasi "odbijanje zbog vizuelnog kvara" je stoga u suprotnosti sa trenutnim standardom. Napišite pravilo prihvatanja onako kako ga piše standard, sa inspekcijom plus optičkom kvalifikacijom i optičkim performansama.

Navedite godinu izdanja, jer su se kriteriji promijenili

Treće izdanje uklonilo je inspekcijske zahtjeve za zone C i D i prepisalo dijelove kriterija zone A i B. "U skladu sa IEC 61300-3-35" bez datuma je stoga neprovedivo, jer dobavljač i kupac mogu ocjenjivati ​​prema različitim skupovima pravila i oboje govore istinu (Fluke Networks).

Automatizirajte ocjenjivanje i tretirajte pakovanje kao dio specifikacije

Ljudska procjena uspješnosti/neuspjeha varira u zavisnosti od tehničara, ambijentalnog svjetla i ekrana, zbog čega odluke o prihvatanju nisu-ponovljive, dok automatska analiza slike proizvodi rezultat koji se može priložiti skupnom zapisu. Ambalaža je važnija nego što izgleda: ne-hermetička ambalaža nije dugoročna garancija- čistoće, tako da neotvoreno ne treba čitati kao čisto. Poklopci za prašinu i način pakiranja pripadaju specifikacijama optičkih vlakana, a pregled na terenu prije parenja ostaje obavezan bez obzira na to koliko dobro izgledaju tvornički podaci.

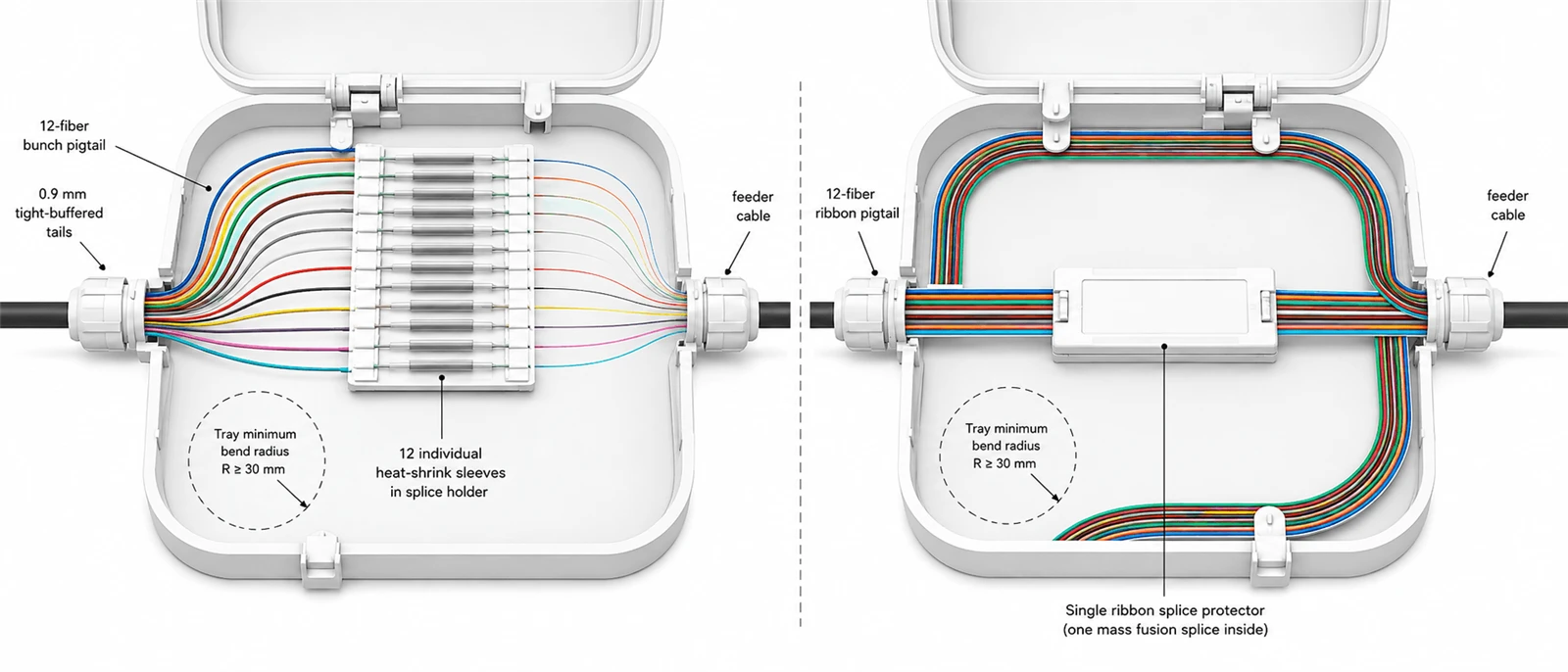

Struktura se bira prema kućištu. 0,9 mm zategnuta-baferovana konstrukcija je zadana za rad sa-talicama za spajanje jer usmjerava i namotava u ograničenim ladicama, dok konstrukcije od 2,0 mm i 3,0 mm s omotačem dodaju zaštitu od prignječenja i zatezanja gdje se rep više puta rukuje ili napušta kućište. Teže jakne je znatno teže zamotati unutar ladice izgrađene oko malog minimalnog radijusa, što je praktično ograničenje koliko daleko možete ići na tu skalu. Između dvije metode spajanja postoji prava odluka: snop optičkih vlakana od 12 vlakana spaja se pojedinačno, što odgovara mješovitim ili faznim završecima, dok se traka završava masovnom fuzijom, koja je dramatično brža u skali, ali zahtijeva trakasto vlakno na ulaznoj strani i odgovarajući režim zaštite spoja. Naručivanje trake u postrojenje koje je završeno za individualno spajanje pretvara uštedu rada u radnu kaznu.

Šifra boje od 12 vlakana može slijediti TIA-598 ili IEC konvenciju ovisno o specifikaciji projekta. Imenujte standard na liniji specifikacija umjesto da pišete "standardne boje", i provjerite ga u odnosu na sekvencu koja je već instalirana u okviru, jer okvir popunjen prema dvije konvencije čini svaki budući trag greške sporijim. Ta verifikacija pripada prijemu ODF-a i upravljanju vlaknima, a ne prvoj grešci.

Dužina je polje koje se najčešće popunjava iz navike i to je aritmetika, a ne preferencija. Uzmite putanju usmjeravanja od točke spajanja do završetka, dodajte labavost koja je potrebna za namotavanje na svom specificiranom minimalnom radijusu savijanja, dodajte dodatak za servisiranje, a zatim zaokružite na sljedeći standardni korak. Urađena ilustracija: ruta od 1,2 m, dva namotaja u traci čiji je navedeni minimalni radijus 30 mm (otprilike 0,19 m vlakna po zavoju, dakle 0,38 m), plus 0,1 m na kraju, daje 1,68 m, što postaje red od 2,0 m. Redoslijed ispod toga i vlakno se prisiljava preko granice savijanja, stvarajući slabljenje koje se pojavljuje tek nakon što se ležište zatvori. Redajte znatno iznad njega i višak zagušuje kasetu, ometajući kasniji rad. Ista aritmetika odlučuje da li samo kućište ima kapacitet, što je tačka u kojojpatch panel i izbor kućištaprestaje biti odvojena odluka od specifikacije optičkih vlakana.

Odabir jakne je vođen vatrogasnim kodom prije svega. PVC je materijal opšte-opće namjene koji se obično nudi, LSZH optički pigtail je specificiran tamo gdje su toksičnost dima i neprozirnost u zatvorenim zauzetim prostorima regulirani, a OFNR i OFNP oznake se primjenjuju tamo gdje se provode liste uspona i plenuma. To su odluke o usklađenosti, a ne o učinku. Napišite popis koji zahtijeva vaša lokalna građevinska, električna i protivpožarna šifra, a ne naziv materijala, jer zahtjevi variraju u zavisnosti od nadležnosti i specifikacije projekta.

Standardni optički pigtail za zatvorene prostore nije napravljen za direktnu ekspoziciju na otvorenom, a radije bismo to rekli prije narudžbe nego poslije. Nedostaje mu UV-stabilan, vremenski-otporni omotač i pojačanje potrebno da preživi temperaturne cikluse, ulazak vlage i mehanički stres. "Napolju" takođe nije jedan uslov, a blindirani i vodootporni nisu zamenljivi odgovori. Izlaganje UV zračenju pokreće hemiju omotača, stajaća voda ili kondenzacija pokreću zaptivanje i zaštitu od prodiranja, rizik od glodara i mehaničkih udara pokreću oklop, a temperaturni raspon pokreće i izbor materijala i kvalifikaciju na koju je sklop testiran. Navedite uslove koje će montaža vidjeti i pustite da slijedi konstrukcija.

Mehanička ograničenja pripadaju istoj liniji kao i vlastiti brojevi sklopa. Brojke zatezanja pri povlačenju navedene za spoljni-kabl debla postrojenja ne prenose se na kratki spojeni sklop, čiji su ograničavajući parametri vlačna ocjena repnog kabla i sila držanja konektora krajnjeg kraja. Zahtijevajte oba iz podatkovnog lista specifične konstrukcije koju naručujete i zahtijevajte ih za SKU, a ne za porodicu proizvoda.

Telcordia GR-326-CORE je najčešće citirani i najčešće pogrešno primijenjen akreditiv u ovoj kategoriji proizvoda. On postavlja opšte zahtjeve za konektore koji se koriste za spajanje jednomodnih optičkih vlakana i za sklopove kratkospojnika napravljenih od njih (Telcordia). Konektori koji se mogu montirati na terenu su posebno pokriveni pod GR-1081, a proizvodi za čišćenje konektora pod GR-2923.

Dokument koji se najčešće citira uz njega citiran je pogrešno.GR-1435-CORE je "Generički zahtjevi za optičke konektore sa više vlakana", što znači više vlakana, a ne multimod.Obrađuje više-konektore vlakana kao što su sklopovi u stilu MPO-a, a njegov predmet je i dalje jedno-mod. Veliki dio literature dobavljača ga transkribuje kao multimodnu pandan GR-326, a kupci nasljeđuju grešku u svojim RFQ-ovima. Ako dobavljač nudi dokumentaciju GR-326 za podršku multimodnog optičkog vlakna, ispravan odgovor je da se ne traži GR-1435. Treba prepoznati da nijedan Telcordia GR dokument u toj porodici ne pokriva proizvod i umjesto toga specificirati prihvatanje IEC ocjena performansi i podataka o serijskom testiranju.

Dokaz o kvalifikaciji i dokaz o isporuci nisu isti dokument

Izvještaj o kvalifikaciji GR-326 opisuje dizajn konektora koji je preživio režim testiranja; ne piše ništa o kolutu koji stiže sljedećeg mjeseca. ISO 9001 potvrđuje da je proizvodni proces dokumentiran i kontroliran, a ne da bilo koja serija ispunjava optičku specifikaciju, a CE i RoHS su{6}}pristup tržištu i deklaracije o tvari. Ono što opisuje vašu pošiljku je testni zapis vezan za vašu seriju, navodeći metodu mjerenja, talasnu dužinu, osnovu uzorka i identifikator serije. Zatražite kvalifikaciju treće strane kada odobravate dizajn konektora u mrežni standard. Zatražite zapise o serijama kada prihvatate isporuku narudžbe optičkih vlakana. To dvoje zbunjuje to kako kupci završavaju s impresivnim certifikatom i neprovjerljivom rolom.

Istih devet polja proizvodi materijalno različite optičke i mehaničke zahtjeve ovisno o tome gdje proizvod dospijeva. Obje kolone ispod su ilustrativna početna specifikacija izvedena iz navedenih pretpostavki, a ne univerzalni zahtjev.

Pretpostavke i kako one proizvode ocjenu.GPON kolona pretpostavlja klasu B+ PON budžeta od 28 dB, 1:32 razdjelnik koji troši otprilike 17,5 dB, oko 5 dB gubitka vlakana i spajanja i dva spojena para konektora. To ostavlja nekoliko dB neraspoređenih, tako da je dovoljan stepen C i specificiranje marže za kupovinu razreda B linku nije potrebno. Kolona centra podataka pretpostavlja budžet kanala blizu 2,6 dB pri predviđenoj brzini i dosegu, otprilike 1,0 dB gubitka vlakana i spojeva, 0,6 dB koji se drži kao inženjerska margina, i četiri spojena para koja dijele preostalih 1,0 dB. To omogućava 0,25 dB po paru kao srednju vrijednost, koju bi Grad C potrošio u potpunosti bez prostora za glavu, dok srednja vrijednost za Grade B od 0,12 dB ostavlja prostora za starenje i ponovno{15}}parenje. Promijenite omjer podjele, broj parova ili rezervisanu marginu i preporuka za ocjenu se mijenja s tim. Ocjena je rezultat budžeta, a ne atribut aplikacije.

S naše strane, devet polja se preslikavaju na korake proizvodnje koji ostavljaju evidenciju: dolazna provjera vlakana i ferule, cijepanje i čišćenje, sklapanje konektora sa temperaturom{0}}kontroliranom otvrdnjavanjem, odvojeni programi poliranja za UPC i APC, automatizirana{1}}inspekcija krajnjeg lica i optičko testiranje za konačni gubitak umetanja i dužinu umetanja, gubitak polariteta prije kontinualnog umetanja boje, gubitak polariteta, kontinuirani gubitak naljepnice. Koji od tih zapisa je vrijedan zahtjeva ovisi o primjeni i praktičnim razlikama između njihFTTH, ODF i okruženja podatkovnih centaraodlučite da li su vam potrebni podaci po-stavci ili skupna statistika.

Napišite devet redova. Navedite metodu mjerenja i stepen slabljenja odvojeno od zahtjeva za povratnim gubicima u redu 4, navedite godinu izdanja i mjerodavno pravilo prihvatanja u redu 5, upišite poliranje -široku izjavu, a ne po- stavku, izračunajte dužinu iz kućišta i zahtijevajte cifre zatezanja i zadržavanja za familiju SKU. Samo to uklanja većinu sporova oko isporuke koje ova kategorija proizvoda stvara.

Za ostalo, tražite dokumente radije nego uvjeravanja. Dostupni uz narudžbu: listovi sa podacima, po-stavci ili po-zapisima o ispitivanju serije sa navedenim metodom mjerenja, izvještaji o gubicima pri umetanju i povratu, liste pakovanja i certifikati o usklađenosti. Možešzatražite uzorak testiran u odnosu na vašu vlastitu specifikaciju od devet-redova, sa zapisom o testiranju serije. Pošaljite devet polja i mi ćemo odgovoriti u istom formatu, uključujući linije na koje bismo se vratili. Opcije pune specifikacije i polja za prilagođavanje su navedena nastranica proizvoda s pigtail optičkim vlaknima.
