Kada planirate optičku mrežu, rano se pojavljuje jedno pitanje: u afiber patch panel u odnosu na ODFodluka, koji pripada vašem stalak ili telekom sobi? Kratak odgovor - dostiže afiber patch panelkada uglavnom trebate prekinuti i ukrstiti-povezati mali-na-srednji broj vlakana blizu aktivne opreme, i odaberiteODF (Optički distributivni okvir)kada veći-broj kablova za kičmu ili dovodne kablove treba spajanje fuzije, labavo skladištenje, fiksiranje kablova i dugoročno-upravljanje distribucijom.
Ta čista podjela skriva nešto što svaki tehničar brzo nauči: dvije porodice proizvoda se preklapaju. Neki patch paneli za{1}}montažu u stalak se isporučuju sa nosačima za spajanje, a neki kompaktni ODF-ovi ne rade ništa više od zakrpanja. Dakle, pravo pitanje nije "koje ime", već "koji fokus dizajna odgovara poziciji mreže, broju vlakana i načinu na koji kablovi ulaze i izlaze iz jedinice." Ovaj vodič pokriva razlike, sivu oblast između njih, matricu odabira, izbore konektora i stvarne konfiguracije projekta tako da možete odrediti pravu jedinicu prvi put. Ako prvo želite kratku verziju, evofokusiran pogled na osnovne razlike između ODF-a i patch panela.
Šta je fiber patch panel?

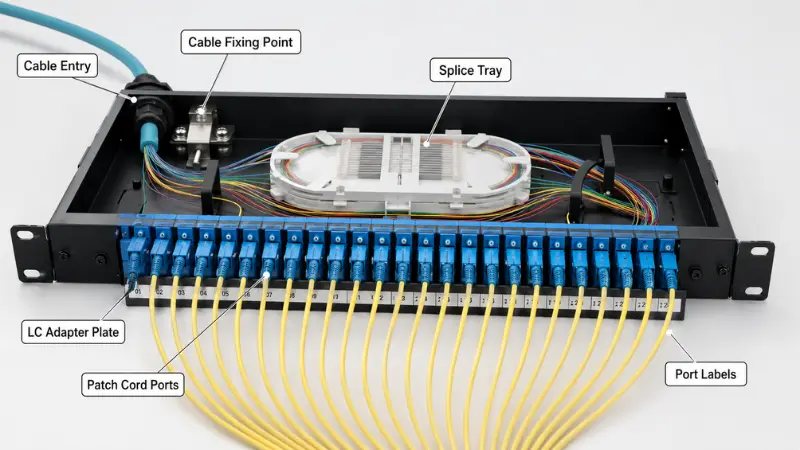

Patch panel sa vlaknima završava ulazna vlakna na fiksni set adaptera i daje tehničarima čist prednji interfejs za patch kablove. To je tačka u kojoj se strukturirani kabl susreće sa kratkospojnicima koji vode do prekidača, rutera, medijskih pretvarača i optičkih primopredajnika. Većina panela se montira u standardni stalak od 19- inča u visini od 1U, 2U ili 4U, iako su kućišta za montiranje na zid uobičajena za manje ormare.
Unutar tipične ploče naći ćete adaptersku ploču (LC, SC, FC, ST ili MPO/MTP), ulaz i tačku za fiksiranje kabla, upravljanje prednjim i stražnjim kratkospojnicima, traku za označavanje i - na mnogim modelima - mali nosač za spajanje pigtail-a na ulazni kabl. Iz dana u dan, rad na patch panelu je premještanje, dodavanje i promjene: ponovno-krpanje linkova bez ometanja trajnog kabla. To je takođe razlog zašto pristup s prednje strane i jasno numerisanje portova su važniji od dubokog skladištenja.
Uobičajeni tipovi patch panela
- Fiksni paneli- adapteri na statičkoj ploči; najniža cijena, dobro za stabilne veze.
- Klizne (ladice) ploče- ladica se povlači naprijed radi lakšeg-prekidanja i pregleda.
- LC paneli visoke{0}}gustine- spakuje većinu dupleks portova u 1U, jer je LC 1,25 mm uložak upola manji od SC-a.
- MPO/MTP kasetne ploče- izbaciti pre-terminirane kanale od 12 ili 24 vlakna za 40G/100G/400G veze.
- Unaprijed{0}}terminirani i spojeni{1}}paneli- fabrički konektori za brzu implementaciju, ili fabrički-instalirani pigtailovi spremni za spajanje na licu mjesta.
Patch paneli se nalaze blizu aktivne opreme: u stalcima data centara, poslovnim mrežnim prostorijama, serverskim ormarićima i podnim distributivnim tačkama. Kada je zadatak zakrpanje na{1}} nivou, 1U ili 2U panel je obično sve što vam treba. Praktična stranamontiranje ploče i spajanje u prekidačje jasan i pravi odabirLC adapterijer je gustoća luka često jedina prava odluka.
Šta je ODF (Optički distributivni okvir)?

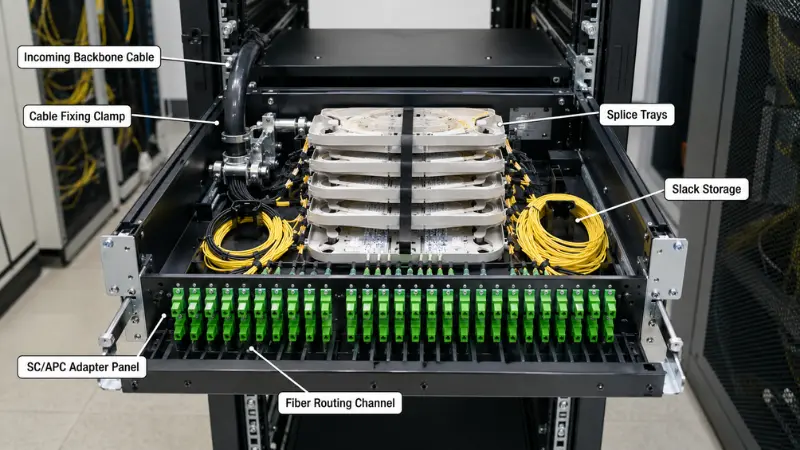

ODF je struktura za upravljanje vlaknima izgrađena za dovođenje kablova, njihovu zaštitu, spajanje i distribuciju -, a ne samo zakrpanje. U poređenju s običnim panelom, dizajniran je oko većeg broja vlakana i punog vijeka trajanja vanjskog-postrojenja ili kabla za okosnicu: fiksiranje i uzemljenje kabla, spajanje spojeva u obliku pigtaila, labavo skladištenje, organizirano usmjeravanje, označavanje i pristup održavanju u jednom okviru.
Tipični ODF nosi adapterske ploče, višestruke nosače za spajanje, namjenske kanale za usmjeravanje i labavo skladište,{0}}pričvrsne stezaljke za kablove i tačke uzemljenja za čvrsti element kabla, zaštitni poklopac ili zatvoreni okvir i jasnu šemu numeriranja. Razlog zašto je ovo važno je fizički: labavi dovodni kabel 96F ili 144F-dolazi sa čeličnim ili aramidnim elementom čvrstoće koji mora biti usidren tako da sila vučenja ne dopre do vlakana, a zatim se svako vlakno fuzijom-spaja na pigtail i namota sa zaštićenim radijusom savijanja. Mali patch panel jednostavno nema gdje to sigurno učiniti.
Uobičajeni ODF tipovi
- ODF za{0}}montiran u stalak- odgovara stalku od 19 inča; radni konj za telekom sobe i OLT ormare.
- ODF za{0}}montažu na zid- za manje distribucijske tačke sa ograničenim prostorom.
- Podni{0}}ODF- ramovi velikog-kapaciteta za centralne kancelarije i velike POP lokacije.
- Modularni ODF / ODF ormar- moduli za spajanje, razdjelnik i distribucijski moduli kombinirani kako mreža raste.
Videćete ODF-ove u centralnim kancelarijama telekomunikacija, FTTH pristupnim sobama, prostorijama sa opremom ISP-a, POP lokacijama, metro i magistralnom distribucijom i zgradama glavnih distributivnih soba. Najjasniji signal koji vam treba je dolazni-kabl velikog broja koji mora bitifusion spojenna kičme koje se završavaju sa, recimo,SC adapteri, sa labavošću i zaštitom za godine rada. Za neutralnu pozadinu o kompromisima-u pregledu FOA-eizvan{0}}spajanje i završetak postrojenjaje solidna referenca. A pošto ODF-ovi dolaze u nekoliko stilova montaže - što zbuni mnoge kupce koji prvi put-kupe -, vrijedi pročitatiglavne vrste optičkih razvodnih okviraprije nego što odredite veličinu okvira.

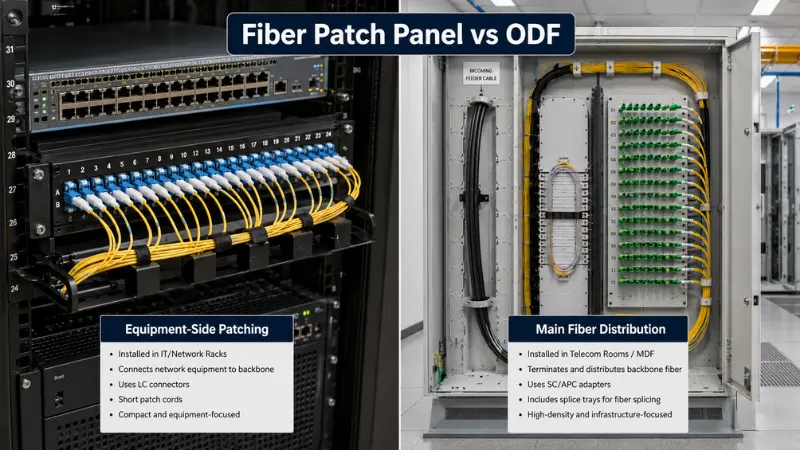

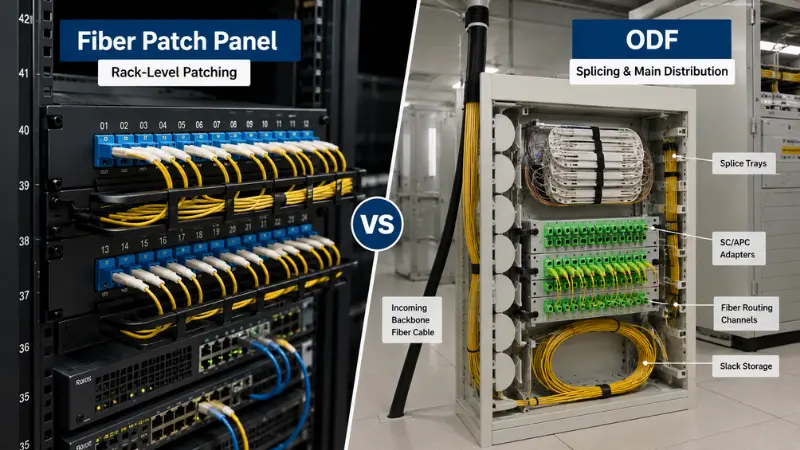

Fiber Patch Panel vs ODF: Prave razlike
I jedan i drugi upravljaju vlaknima, ali njihovi prioriteti dizajna vuku u različitim smjerovima. Tabela ispod ide korak dalje od uobičajenih-linera.
| Tačka poređenja | Fiber patch panel | ODF |
|---|---|---|
| Primarni fokus dizajna | Prekid i unakrsno{0}}povezivanje (zakrpanje) | Završetak, spajanje, zaštita, usmjeravanje, distribucija |
| Tipična mrežna pozicija | Sa{0}}opremne strane, unutrašnji regali i ormari | Glavna distribucija: telekom soba, FTTH soba, centrala, POP |
| Tipičan broj vlakana | 12F–48F | 48F–144F i više |
| Kapacitet spajanja | Opciono, ograničen prostor u ladici | Multiple trays; ključni dio dizajna |
| Fizička struktura | Kompaktna 1U–4U ili zidna kutija | Veći okvir, često zatvoren i zaštićen |
| Uvod i fiksiranje kablova | Osnovno ublažavanje naprezanja | Teška fiksacija, uzemljenje za čvrste članove |
| Slaba i usmjeravanje | Minimalno | Namjenski slobodni kanali za skladištenje i usmjeravanje |
| Prednji / stražnji pristup | Zakrpa za{0}}prednji pristup | Prednji i stražnji pristup za spajanje i zakrpu |
| Instalacija | Stalak ili zid | Stalak, zid, pod ili ormar |
| Metoda ekspanzije | Ograničeno portovima i U-prostorom | Dodajte module i ladice; izgrađena za rast |
| Održavanje | Brze promjene zakrpa | Strukturirano dugoročno-upravljanje spajanjem i zakrpama |
| Relativni trošak | Niže po portu | Više, ali manje jedinica za veliki broj |
Gdje se linija zamagljuje: funkcionalno preklapanje?
Tretiranje "patch panela=samo zakrpe" i "ODF=samo spajanja" će vas na kraju dovesti u zabludu. Veliki broj panela za{3}}montažu na stalak uključuje nosač za spajanje, a mali ODF se može koristiti uglavnom za zakrpe. Iskreni opis je oko naglaska: patch panel je optimizovan za upravljanje-bočnim prespojnicima opreme u kompaktnom prostoru, dok je ODF optimizovan za ulaz kablova, zaštitu od spajanja, skladištenje i strukturisanu distribuciju koja mora da traje. Kada uporedite listove sa specifikacijama, pročitajte unutrašnju strukturu - broj ležišta, slab kapacitet, hardver za fiksiranje kablova - ne samo broj adaptera. Dvije jedinice mogu i reći "48 portova" i biti izgrađene za potpuno različite poslove.
ODF vs Fiber Patch Panel vs Fiber Distribution Box
Treći proizvod zamagljuje poređenje: razvodna kutija za vlakna ili priključna kutija. Otprilike:
- Fiber patch panel- rack-završetak i zakrpe u blizini opreme.
- ODF- glavni-nivo distribucije-završetak, spajanje, zaštita i usmjeravanje za srednji-do-visok broj vlakana.
- Distribucija vlakana / priključna kutija- manje, često na zid- ili na stub-pričvršćeno kućište bliže krajnjim korisnicima, često na otvorenom-, koje može imati i razdjelnik.
U jednoj mreži možete vidjeti sva tri: ODF u glavnoj prostoriji, patch panele u stalcima za opremu iterminalne i razvodne kutijena ulazima u zgrade ili na svakom spratu. Ako su granice još uvijek nejasne, ovaj slomkako se proizvodi za distribuciju vlakana razlikujuvredi pročitati.
Kako odabrati: korak-po-proces?
-
Identifikujte položaj mreže
- Na{0}}opremu (pored prekidača i OLT) se oslanja patch panel; glavna distributivna tačka koja prima vanjske kablove oslanja se na ODF.
-
Potvrdite trenutni i budući broj vlakana
- 12F–24F odgovara malim ormarićima i podnoj distribuciji, 48F je uobičajen za okosnice preduzeća i male prostorije, a 96F–144F+ upućuje na FTTH OLT sobe, POP lokacije i centralne kancelarije.
-
Odlučite da li je potrebno spajanje fuzijom
- Ako labavi-kabl za dovod cijevi mora biti otvoren, fiksiran i spojen na pigtails, potreban vam je pravi kapacitet za spajanje-kapaciteta ležišta i labav prostor za skladištenje - koji je teritorija ODF-a.
-
Potvrdite tip konektora i poliranja
- Mora odgovarati postojećem postrojenju; LC/UPC za stalke velike-gustine, SC/APC za većinu PON i pristupnih poslova.
-
Provjerite prostor za instalaciju
- 1U–2U stalak ili zidna kutija za uske prostorije; stalak, zid ili podni ODF gdje kapacitet nadmašuje prostor.
-
Planirajte ulaz i pričvršćivanje kablova
- Stražnji, bočni, gornji ili donji ulaz treba da odgovara lokaciji, sa stezaljkama, rasterećenjem od naprezanja i uzemljenjem za oklopni ili OSP kabl.
-
Rezervni kapacitet proširenja
- Rezervni utori za adaptere i prostor za ležište sada su daleko jeftiniji od kasnije zamene cele jedinice.
Fiber Patch Panel naspram ODF matrice za odabir
| Stanje projekta | Bolji izbor | Zašto |
|---|---|---|
| 1U rack patching pored prekidača | Fiber patch panel | Kompaktan, prednji-upravljanje kratkospojnikom za pristup |
| 48F grana sa samo nekoliko spojeva | Spajanje{0}}učitani patch panel je često dovoljan | Ograničeno spajanje odgovara panelu{0}}opremljenom za ležište |
| 96F–144F dovodni kabel sa potpunim spajanjem | ODF | Kapacitet ležišta, labavo skladištenje, fiksiranje kablova i uzemljenje |
| FTTH telekom / OLT soba | ODF | Upravljanje napajanjem i distribucijom, SC/APC gustina |
| Mala kancelarija ili veza na jednom spratu | Fiber patch panel | Niska složenost, mali broj vlakana |
| Stalci za opremu Backbone plus | Oba | ODF za glavnu distribuciju, panel oprema-strane |
| Unaprijed{0}}terminirani MPO/MTP trank | MPO/MTP kaseta patch panel | Nema spajanja polja; brzo,-probijanje velike gustine |
Konektor i poliranje: LC, SC, MPO i UPC naspram APC
Izbor adaptera i poliranja često je važniji od samog pitanja -vs-ODF, jer mora odgovarati postojećem postrojenju. LC dominira rekovima visoke{3}}gustine i centrima podataka - njegov prsten od 1,25 mm omogućava panelu od 1U da nosi 96 vlakana ili više, zbog čega je zadani duplex konektor uANSI/TIA-568 strukturirano kabliranje. SC je glavna komponenta FTTH i telekom pristupa: 2,5 mm ferrula i push{2}}zasun su robusni i laki za rukovanje na terenu, a SC/APC je uobičajen svuda gdje refleksija mora ostati vrlo mala. FC se još uvijek pojavljuje na testnoj opremi i nekim naslijeđenim postavkama ili postavkama sa visokim{4}}vibracijama, dok MPO/MTP nosi prethodno{5}}terminirane trunkove iza 40G/100G/400G veza. Praktični kompromisi{10}} gustoće su navedeni u ovom poređenjuLC i MTP/MPO u kablovima visoke{0}}gustine.
Poljski je dio koji ljudi griješe. PC i UPC ferrule ostvaruju fizički kontakt za male gubitke; APC ferrula dodaje ugao od 8 stepeni tako da se reflektovana svetlost usmerava u oblogu umesto pravo nazad prema izvoru, kaoReferenca FOA konektoraobjašnjava. To čini APC izborom za PON, RF/CATV video i visoke-bitrate jednostruke-veze -, ali to također znači da nikada ne smijete spojiti APC konektor sa UPC konektorom: zakošene i ravne krajnje strane neće sjediti, gubici šiljci i možete oštetiti ferrule. Planirajte jedan lak po putanji. Za detalje pogledajte ovaj vodič zaPC, UPC i APC tipovi poliranjai posvećeniSC/APC konektoripregled.
Primjeri konfiguracije stvarnih projekata
Poslovni stalak sa 24 porta
Podna mrežna prostorija treba samo da poveže nekoliko prekidača na usponsko vlakno. Patch panel od 1U, 24-porta LC/UPC - ili unaprijed-preterminiran ili sa pigtailima spojenim na malom poslužavniku - daje čisto spajanje prednjeg pristupa sa slobodnim prostorom. ODF bi ovdje bio izgubljen prostor i trošak.
144F FTTH telekom soba
Dolazni napojni kabl je usidren i uzemljen na okviru, svako vlakno je fuzionom-spajano na SC/APC pigtail, labavo je namotano sa zaštićenim radijusom savijanja, a patch kablovi vode do OLT-a. Sa nosačima za spajanje, usmjeravanjem i 144 završetka kojima možete upravljati godinama, sa ODF-montiranim ODF-om je mnogo lakše živjeti nego slagati nekoliko malih panela. U bliziniPLC razdjelnicihraniti distributivnu mrežu; ako nabavljate pasivnu stranu, ovoFTTH pasivne komponentevodič je korisna kontrolna lista.
Kabliranje za podatkovni centar
40G/100G linkovi rade na pre-terminiranim MPO/MTP kanalima razbijenim kasetnim patch panelima. Prioritet je gustina porta, polaritet i čisto rutiranje prema standardima-strukturirani kablovi zasnovani na - ne spajanju - tako da panel ovdje nadmašuje ODF.
Okosnica izgradnje (slojeviti dizajn)
Glavna prostorija za opremu koristi ODF za završetak i distribuciju vlakana uspona između podova; svaki sprat koristi patch panel za lokalne veze prekidača. Okosnica ostaje stabilna dok zakrpa ostaje fleksibilna - i to je obično odgovor koji se najviše može održavati za više-spratne zgrade.
Pre-Kontrolna lista za kupovinu: portovi, adapteri, nosači za spajanje i veličina stalka
| Parametar | Zašto je važno | Fokus patch panela | ODF fokus |
|---|---|---|---|
| Broj vlakana / portova | Postavlja kapacitet i visinu | 12–48F danas, plus rezervni | 48–144F+ sa prostorijom za module |
| Adapter i poliranje | Mora odgovarati biljci | LC/UPC gustina | SC/APC za PON, plus LC |
| Kapacitet ležišta za spajanje{0}} | Štiti i čuva zglobove | Često jedan mali pleh | Više tacni veličine prema broju |
| Tip nosača / stalka | Odgovara prostoru | 1U–2U ili zid | Stalak, zid, pod ili ormar |
| Uvod i fiksiranje kablova | Odbija stres od vlakana | Lagano ublažavanje naprezanja | Stezaljka i uzemljenje za OSP kabl |
| Kontrola radijusa savijanja | Gubitak i pouzdanost | Uredno usmjeravanje kratkospojnika | Prstenovi za glodanje i labavo skladištenje |
| Označavanje | Manje grešaka u održavanju | Oznake prednjih portova | Puno numerisanje portova i spojeva |
| Prostor za proširenje | Izbjegava potpunu zamjenu | Rezervni U-prostor | Rezervni utori i prostor za ležište |
Uobičajene greške - i koliko koštaju
-
Kupovina samo po broju luka
- Dvije "48-port" jedinice mogu se potpuno razlikovati iznutra; možete završiti bez labavosti ili ležišta i ploče koju je bolno održavati.
-
-
Upotreba običnog patch panela za teško spajanje
- Tacne se prelijevaju, vlakna se savijaju preko svoje granice, a zaštita spajanja trpi - koja se kasnije pojavljuje kao gubitak ili isprekidane veze.
-
-
Zanemarivanje smjera ulaza kabla
- Ulazak koji se bori protiv rasporeda lokacije opterećuje vlakna i čini instalaciju sporom i neurednom.
-
-
Miješanje konektora i poliranja bez plana
- Samo neusklađenost APC-u-UPC-a može uništiti povratni gubitak veze za jedan- način. Odlučite o LC/SC i UPC/APC unaprijed i odmjerite kako ćete završiti s ovim pogledombrzi konektori naspram spajanja spojeva.
-
-
Ne ostavljajući prostor za proširenje
- Kada broj raste, puna jedinica bez rezervnih utora ili prostora za ležište znači zamjenu cijele stvari umjesto dodavanja.
FAQ
P: Da li je ODF isto što i fiber Patch Panel?
O: Ne. Njihove funkcije se preklapaju, ali patch panel je napravljen za-bočno završetak opreme i zakrpe, dok ODF dodaje spajanje, zaštitu kablova, skladištenje i strukturiranu distribuciju na dugi rok.
P: Mogu li koristiti fiber patch panel umjesto ODF-a?
O: Da, za jednostavne veze sa malim brojem vlakana i malo ili nimalo spajanja. Jednom kada imate veliki broj, ulazne kablove za napajanje ili teško spajanje fuzijom, ODF je sigurniji izbor.
P: Da li svaka ploča za spajanje vlakana uključuje nosače za spajanje?
O: Ne. Mnogi su samo adapteri-za pre-prekidnu upotrebu ili upotrebu džampera; drugi su -napunjeni tacnom za pigtails. Provjerite specifikacije prije nego što pretpostavite.
P: Koja je razlika između ODF-a i kutije za distribuciju vlakana?
O: ODF je veći glavni-razvodni okvir, obično u zatvorenom prostoru i u stalak- ili pod-. Razvodna kutija je manje, često na otvorenom{4}}okvireno kućište bliže pretplatnicima koje također može držati razdjelnik.
P: Da li se ODF koristi samo u FTTH mrežama?
O: Ne. ODF-ovi su uobičajeni u centralnim kancelarijama, prostorijama ISP-a i okosnicama metroa i preduzeća - svugdje gdje kablovi velikog-broja zahtijevaju završetak, spajanje i distribuciju.
P: Da li da odaberem SC ili LC adaptere?
O: Uskladite biljku. LC za-rekove velike gustine i data centre; SC, često SC/APC, za FTTH i telekom pristup.
P: Mogu li da instaliram ODF u stalak od 19 inča?
O: Da. ODF-ovi koji se montiraju u rack{1}} standard su za telekom sobe i OLT ormare; zidne i podne verzije postoje i za druge prostore.
P: Šta je bolje za data centar?
O: Obično fiber patch paneli - LC ili MPO/MTP - za spajanje na nivou reka-, sa ODF-om samo tamo gdje je potrebno spajanje i zaštitu velikog područja distribucije okosnice.
P: Sa 48 vlakana, da li da izaberem Patch Panel ili ODF?
O: Zavisi od spajanja. Malo ili nimalo spajanja i tijesan prostor ukazuje na spojni-učitani ili unaprijed-završeni patch panel. Dolazni dovodni kabl kojem je potrebno potpuno spajanje, olabavljenje i uzemljenje ukazuje na 48F ODF - posebno ako očekujete da poraste na 96F.
P: Šta da proverim pre kupovine?
O: Broj vlakana i priključaka plus prostor za glavu, adapter i tip za poliranje, kapacitet{0}}kapaciteta ležišta, tip montaže i jedinice stalka, ulaz i fiksiranje kablova, kontrola radijusa savijanja{1}} i šema označavanja.
Ako je posao čisto zakrpanje na{0}} nivou, fiber patch panel je praktičan, -isplativ izbor. Ako prekidate kablove velikog-broja ili dolazne kičmene kablove kojima je potrebno spajanje, zaštita, slaba pohrana i godine upravljanja distribucijom, ODF zarađuje svoje mjesto. Velike mreže obično pokreću i - ODF za glavnu distribuciju, opremu za patch panele-. Šta god da odredite, potvrdite broj i prostor za visinu, tip adaptera i poliranja, kapacitet spajanja, veličinu montaže i stalka, te ulaz za kabl prije nego što naručite, tako da jedinica odgovara i današnjoj instalaciji i rastu sljedeće godine.
