Oklopni optički kabl je samo obično vlakno sa metalnim slojem -čelika ili aluminijuma- omotanim oko jezgra. Sprječava stvari od gnječenja, žvakanja ili na drugi način uništavanja vašeg kabela. Data centri, kampusi, fabrike, svuda gde je put težak.
Ako već znate osnove i samo trebate odabrati pravu vrstu, preskočite dolje na tablicu za upoređivanje. Inače, evo kako su ovi kablovi spojeni i gde svaka vrsta ima smisla.

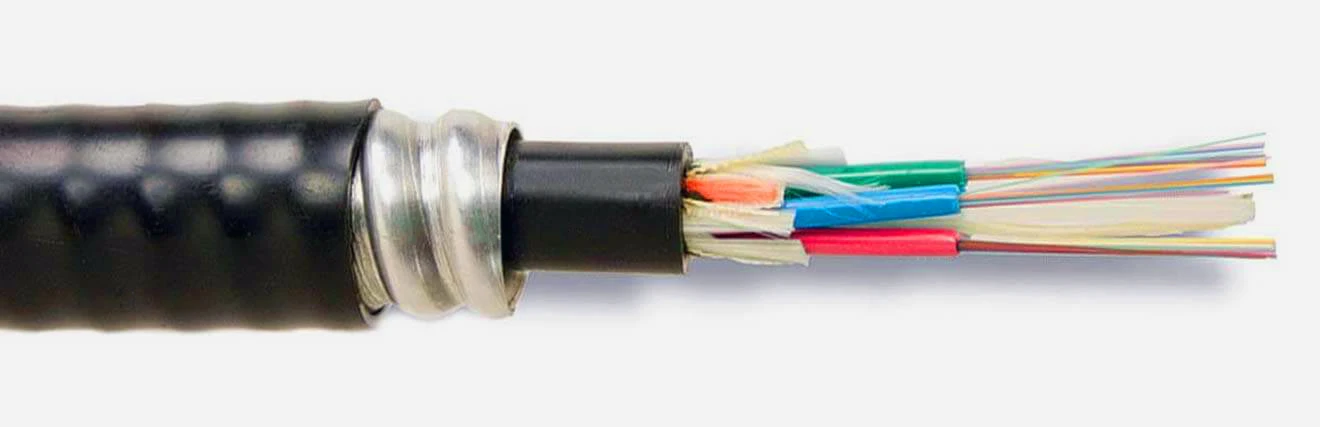

Kako je konstruisan oklopljeni fiber kabl
Počnite od spolja i radite unutra. Vanjski omotač je polietilen za vanjski kabel, PVC ili LSZH za unutrašnji. Ispod toga se nalazi sloj aramidne pređe za vlačnu čvrstoću tokom povlačenja. Zatim oklop. Unutar oklopa, vlakna žive u čvrstim-pufer cijevima ili labavim cijevima ovisno o primjeni.
Većina toga je identična bilo kojem drugom optičkom kablu. Dio koji ljudi obično prešućuju je odnos između tipa oklopa i konstrukcije međuspremnika, jer utiče na to kako ćete zapravo završiti kabel na licu mjesta. Unutrašnji oklopni kablovi koriste čvrsta-baferovana vlakna od 900µm po niti-koja možete stavitikonektoripravo na njih i potpuno preskočiti furkaciju, što je lijepo. Vanjski oklopni kablovi idu sa labavom-cijevnom konstrukcijom, vlaknima koja plutaju u gelu ili suhom-blok materijalu unutar većih cijevi. To mnogo bolje podnosi temperaturne promjene (obično ste ocijenjeni na -40 stepeni), ali morate se razdvojiti prije povezivanja, a to je dodatni korak koji niko ne voli da radi na terenu u 7 ujutro.
Bez obzira da li trčišjednostruki-način ili višenačinje potpuno odvojeno pitanje od oklopa. Jednostruki-način za udaljenost i propusni opseg, višenačin za kraće veze. Oklop ne dodiruje optičke performanse.
Aluminijska blokada naspram valovitog čelika: koji tip oklopa vam je potreban?
| Feature | Prepleteni aluminijumski oklop (AIA) | Oklop od valovite čelične trake |
|---|---|---|
| Kako se pravi | Aluminijske trake namotane spiralno, preklapaju se | Obložena čelična traka presavijena u zapečaćenu cijev |
| Otpornost na drobljenje | Umjereno. Promet pješaka, naslagane kutije, povremeno povlačenje ljestava | Visoko. Direktno ukopavanje, zone teške opreme |
| Zaštita od glodara | Djelomične-razlike između omotača mogu se iskoristiti | Efektivno. Kontinuirana cijev, bez ulaznih tačaka |
| Težina | Otprilike polovina težine po metru čelične trake | Teži. Kabl od 24 vlakna ide otprilike 2x više od aluminijumske verzije |
| Fleksibilnost | Lako prolazi kroz nosače kablova i oko uglova | Tvrđi, veći minimalni radijus savijanja |
| Ocjene požara | Riser (OFCR), Plenum (OFNP), LSZH | Samo na otvorenom, u većini slučajeva |
| Gde ide | Data centri, usponi, otvoreni plafoni, unutrašnje staze kampusa | Direktno ukopavanje, kanali, industrijski vanjski, teška okruženja |
Za rad u zatvorenom prostoru u Sjevernoj Americi dominira aluminijumska blokada. Data centri, bolnički IT ormari, vladine zgrade, univerzitetski stubovi-to je posvuda. Zavojni omotač daje kablu dovoljno savitljivosti za prolaz kroz nosače i J-kuke bez pretvaranja svakog zavoja u hrvački meč.
Evo stvari o kojoj se ne govori dovoljno: aluminijumska blokada može eliminisati cev na mnogim unutrašnjim stazama. Umjesto uobičajenog -koraka-instaliranja cijevi, a zatim povlačenja kabla-, samo provucite oklopni kabel duž nosača ljestvi ili direktno kroz otvoreni plafon. U zgradi sa 30 ili 40 vožnji, to su slobodni dani, a ne sati. Takođe nosi ocjenu plenuma i uspona, što je važno jer toliko mnogo ovih staza na kraju prolazi kroz prostore za rukovanje zrakom{8}}.
Ali aluminijumska blokada nije zaista{0}}otporna na glodare. Moramo biti jasni u vezi toga. Zavojni omotači se preklapaju, ali postoji dovoljno razmaka koji će odlučna vjeverica ili pacov prožvakati. Video sam posledice. Ako stranica ima dokumentiranu historiju glodara, nemojte ni razmišljati o tome-idite direktno na valoviti čelik.
Valovita čelična traka formira zapečaćenu cijev bez razmaka. To je ono što želite za direktne-ukope, instalacije kanala između zgrada i industrijskih lokacija-rafinerije, rudnike, proizvodne podove-gdje imate posla s hemikalijama, vibracijama i viljuškarima. Kabl je težak i tvrd, što ga čini mukom za usko postavljanje u zatvorenom prostoru, ali pod zemljom ili u koritu za kablove to uopšte nije važno. Rebra vam takođe daje pristojnu barijeru za vlagu, što je deo zašto radi za sahranjivanje čak i na vlažnom tlu bez potrebe za posebnim unutrašnjim kanalom.
Za zaista ekstremne stvari-slijetanja podmornica, prijelaza rijeka-postoje specijalizovane varijante oklopa od čelične žice i pletenog oklopa napravljene za mnogo veća vlačna opterećenja nego što oklop trake može podnijeti. Ali to je drugačiji razgovor.
Unutarnji, vanjski i unutarnji/spoljni kabel
Unutrašnji oklopni kabl: čvrsta-tampon vlakna, prepleteni aluminijumski oklop,{1}}otporni omotač. Na otvorenom: labava-cijevna vlakna, valoviti čelik,{4}}jedinjenja koja blokiraju vodu. Dovoljno jednostavno.
Onaj koji se sve više pojavljuje na projektima u kampusu je blindirani kabl za zatvorene/spolje{0}} Nagib je da provučete jedan kabl od vanjskog ulaza kanala, kroz penetraciju u zgradu, uz uspon, u telekom sobu-bez spajanja na ulaznoj tački zgrade. To je jedno kućište za spajanje manje po tranziciji, plus sav trud iza toga. Za kampus sa 10 ili 15 zgrada, brzo se zbraja. Ovi kablovi obično kombinuju labavo-cijevasto vlakno sa LSZH ili uzlaznim omotačem i aluminijumskim oklopom.
Zašto se mučiti sa dodatnim troškovima?
Oklopljeni kabl ide 20 do 40 posto više od ekvivalentnog neoklopnog kabla, tako da vam je potreban razlog.
Glodari. To je razlog, a nije ni blizu. Jedno prožimanje-u neoklopnom kampusu znači okretanje kamiona za hitne slučajeve, tehniku spajanja, novi hardver i koliko god sati ili dana pauze dok čekate da se sve to spoji. Taj pojedinačni račun za popravku gotovo uvijek premašuje ono što biste potrošili na nadogradnju cijele kabelske trase na oklopnu. Dakle objekti koji su jednom prošli kroz to? Oni upisuju oklopni kabl u svaku specifikaciju u budućnosti. Univerzitetski kampusi, prigradski uredski parkovi, sve što graniči s otvorenim zemljištem gdje su vjeverice, gofovi ili pacovi aktivni. Valoviti čelik za potvrđene puteve glodara. Aluminijumska blokada gdje su glodari mogući, ali se još nisu dokazali.
Drugi razlog: velike-zatvorene prostorije. Stropovi skladišta, tvornički mezanini, maloprodajni stražnji dio--kuće. Aluminijumska blokada ga pokriva.
Treće: direktno sahranjivanje. Jednostavno ne možete staviti goli kabel u zemlju i očekivati da će preživjeti.
Raskid: Pre-Raskinut ili Polje{1}}Raskinut
Pre-preterminirani oklopni kablovi sa konektorima koji su već na-LC i SC zapatch kablovi, MPO/MTP za gepeke. Fabrički završetak konzistentno pogađa gubitak umetanja ispod 0,2 dB, i sretno ako se podudarate s tim na terenu kada se također borite sa oklopnom trakom. Ako su vaše trke planirane i izmjerene, pre-prekid je potez.
Završetak polja ima smisla kada ne možete odrediti tačne dužine. Kopanje rovova na otvorenom, rekonstrukcija zgrada, bilo šta gdje bi se ruta mogla pomjeriti kada ste zapravo na licu mjesta. Za oklop će vam trebati rotirajući skidač kablova. I zapamtite-metalni oklop znači spajanje i uzemljenje prema NEC članu 770. To je dodatni korak koji ne postoji kod neoklopljenog kabla, i to će inspektori apsolutno provjeriti.
Odabir kabla za određene poslove
Ukrštanje podatkovnog centra-uključenoOM3 ili OM4 multimod: pre-završeni aluminijski interlock trupovi. Brzo se instalira, čiste optičke brojeve odmah iz kutije.
Okosnica kampusa između zgrada: vanjski valoviti čelik sa gelom-punjenim jednostrukim-modnim labavim-vlaknom. I molim vas, navedite više vlakana nego što mislite da vam je potrebno. Povlačenje drugog kabla za tri godine košta mnogo više od dodavanja niti u originalnu narudžbu. Vidjeli smo projekte u kojima je udvostručenje broja dodalo možda 15 posto na cijenu kabela, ali bi uštedjelo cijelu drugu instalaciju na putu. Na drugom kraju, završite na patch panelu i povežite se na opremu sasimplex ili duplex patch kablovi.
Pokreće se na otvorenom u zatvorenom bez dobre tačke spajanja: zatvoreni/spoljni{0}}oklopljeni kabl. Jedan kabl, bez prelaznog spoja, čistač BOM.
Primjenjivi standardi
IEC 60794 pokriva mehanička ispitivanja i ispitivanja okoline. ITU-T G.652 definira specifikacije jednomodnih vlakana. Za kabliranje komercijalnih zgrada u Sjevernoj Americi, tražite ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) se bavi pouzdanošću izvan postrojenja. Ocjene protivpožarne sigurnosti potpadaju pod UL 1666 i NFPA 262. Pogrešite ocjenu požara za stazu – uspon, plenum, opću namjenu – i sve ćete iščupati. Niko ne želi taj razgovor sa projekt menadžerom.
Nekoliko napomena o instalaciji
Radijus savijanja na oklopnom kablu je 10 do 20 puta veći od spoljašnjeg prečnika. Ako prođete preko toga i savijate vlakno-trajno. Uvijek zalijepite i brušite metalni oklop na oba kraja prema NEC 770.
Kada skidate oklop za završetak na terenu, ostavite oko 10 do 12 inča oklopa-slobodnog repa za pristup baferu. I jednostavno idite s rotirajućom dubinom skidača. Uklonite tampon premaz od 900 µm ispod i imate problem koji se neće pojaviti do testiranja-ili još gore, šest mjeseci kasnije kao povremeni.
Još jedna stvar koju ljudi zaboravljaju: ako vučete oklopljeni kabel kroz postojeći kanal, provjerite punjenje. Povećani vanjski promjer znači da bi vod koji udobno stane za neoklopljeni kabel mogao biti previše čvrst za blindiranu verziju. Prvo izmjerite.
Često postavljana pitanja
P: Koja je razlika između oklopnog i neoklopnog optičkog kabla?
O: Oklopni kabel ima metalni sloj (aluminij ili čelik) između omotača i vlaknaste jezgre za otpornost na gnječenje i zaštitu od glodara. Neoklopni ne. Plaćate ga u težini, cijeni i radijusu savijanja. Ako ruta ne izlaže vlakna fizičkom riziku, neoklopno funkcionira dobro i košta manje.
P: Može li se oklopni kabel od vlakana direktno zakopati?
O: Samo ako je posebno ocijenjen za direktno ukopavanje-to znači oklop od valovite čelične trake sa konstrukcijom cijevi koja-blokira vodu-. Gel ili suva{4}} traka iznutra sprečavaju vlagu da migrira ako kamen ili korijen probuši omotač tokom vremena. Aluminijumska blokada nije ukopna-. Većina lokalnih kodova zahtijeva od 18 do 24 inča dubine.
P: Da li je oklopnom kabelu s vlaknima potrebno uzemljenje?
O: Da. Član 770 NEC-a zahtijeva od vas da na oba kraja spojite metalni oklop na sistem elektroda za uzemljenje zgrade.
P: Da li je oklopni kabel od vlakana otporan na-glodare?
O: Valoviti čelik je zapravo-kontinuirana zapečaćena cijev ne daje glodarima odakle da počnu. Aluminijska blokada nije, zbog razmaka između spiralnih omotača. To će obeshrabriti slučajno grizenje, ali neće izdržati motivisanu životinju. Za rute sa poznatim prometom glodara, uvijek idite od valovitog čelika.
P: Koji konektori rade sa oklopljenim kablom od vlakana?
O: Sve iste-LC, SC, ST, MPO/MTP. Armor ne mijenja vaš izbor konektora. To samo čini proces završetka složenijim jer morate skinuti oklop prije nego što možete doći do cijevi pufera vlakana.
