Vanjski fiber patch kabel za FTTA (Vlakna za antenu) je otporan, otporan na vremenske uvjete sklop optičkih vlakana koji povezuje jedinice osnovnog pojasa (BBU) na nivou zemlje sa udaljenim radio jedinicama (RRU) postavljenim na ćelijske tornjeve. Ovi kablovi koriste vodootporne konektore IP67-- tipično PDLC, ODVA, NSN Boot ili FullAXS - i napravljeni su od UV-otpornih LSZH ili TPU omotača kako bi preživjeli godine izlaganja na otvorenom. Ako postavljate 4G LTE ili 5G bazne stanice, vanjski FTTA patch kabel koji odaberete direktno određuje pouzdanost veze, kvalitet signala i koliko često vaša posada mora da se penje na toranj.
Zašto je FTTA zamijenio koaksijalni - i zašto je patch kabl najvažniji
Prelazak sa koaksijalnog fidera na FTTA arhitekturu zasnovanu na vlaknima- nije bio izbor. To je iznudila fizika. Tradicionalni koaksijalni kablovi između skloništa bazne stanice i njene antene gube značajnu snagu RF signala na daljinu, a praktične staze su obično ograničene na otprilike 100 metara. Optički kabl prenosi signale od 10 do 20 kilometara sa zanemarljivim gubitkom. U FTTA rasporedu, RRU se nalazi blizu antene i upravlja digitalnom-u-analognom konverzijom na-mjestu. Vlakna koja se protežu od zemlje do vrha tornja je prednja veza, a vanjski spojni kabel je konačna tačka spajanja - jedna komponenta koja se začepi, isključuje, istroši i opterećuje više od bilo kojeg drugog dijela putanje vlakana.
Zbog toga, sa stanovišta proizvodnje i isporuke, vanjski FTTA patch kablovi generiraju više RMA upita od gotovo bilo kojeg drugog proizvoda od pasivnih vlakana. Sam kabel rijetko pokvari. Ono što pokvari je zaptivanje konektora, integritet oklopa u tački naprezanja ili krajnja površina - gotovo uvijek zato što je pogrešan kabel određen za okruženje, ili je pravi kabel pogrešno instaliran.
Po čemu se vanjski FTTA kabel razlikuje od standardnog patch kabela
Standardni zatvoreni LC-na-LC duplex kratkospojnik ne bi izdržao mjesec dana na tornju. Razlike su strukturalne, a ne kozmetičke.
Tijelo kabla u pravilnom vanjskom FTTA sklopu je obično konstrukcija tipa GYFJH- od 5,0 mm ili 7,0 mm: dvije jednostruke-jezgre od vlakana (G.657.A1 ili G.657.A2 vlakna neosjetljiva na savijanje{8}}), okružene aramidnim čeličnim vlaknima za otpornost na spiralnu čeličnu pređu ili čvrstoću, tube i tube LSZH ili TPU. LSZH ispunjava zahtjeve telekomunikacijske{10}}usporavanja plamena bez ispuštanja toksičnih isparenja. TPU je otporniji na habanje i višestruko savijanje -, generalno ga preporučujemo za instalacije gdje se kabl provlači kroz uske vodove ili se navlači oko oštrih konstrukcijskih elemenata tornja.
Na svakom kraju, vodootporno kućište konektora zatvaraLC duplex optički konektorinterfejs. Kućište se spaja sa odgovarajućim adapterom za pregradu na RRU ili razvodnoj kutiji, a mehanizam za zaključavanje komprimira O-brtvu za O-prsten za postizanje IP67 zaštite od ulaska - što znači potpunu nepropusnost-od prašine i otpornost na privremeno uranjanje u vodu do jednog metra.
Četiri sistema konektora s kojima ćete se zapravo susresti
Ovo je dio koji većina kupaca griješi, tako da vrijedi potrošiti vrijeme na njega. Spoljašnji FTTA konektori nisu zamjenjivi. Naručivanje pogrešnog tipa znači da se vaš kabl fizički ne može spojiti sa priključkom za radio za glavu - i vidimo da se to dešava češće nego što bilo ko u industriji voli da prizna.
PDLC (Push-Push Duplex LC)je dominantno sučelje za ZTE, Huawei i veliki udio globalnih implementacija. Standardni dupleks LC par ferula nalazi se unutar cilindrične metalne školjke sa ogrlicom za zaključavanje potiskivanjem{1}}povlačenjem. Instalacija je jednostavna: poravnajte utor za ključ, gurnite dok ne klikne, rukom-zategnite vanjsku maticu. PDLC sklopovi su u skladu sa IEC 61754-20 i spajaju se sa bilo kojim standardnim LC adapterom kada se uklone iz vanjskog kućišta. Za većinu izrade makro ćelija, PDLC nudi najbolju ravnotežu troškova, vremena isporuke i mogućnosti servisiranja na terenu. To je ujedno i tip konektora koji najčešće šaljemo.
ODVA (vanjski varijabilni adapter)slijedi IEC 61076-3-106 i naširoko ga usvajaju Nokia, Samsung i web-lokacije koje dijele više-proizvođača - posebno u Sjevernoj Americi i Evropi gdje je interoperabilnost među-platformama zahtjev za nabavku. ODVA podržava tri interna interfejsa: duplex LC (ODVA-DLC), simpleks SC (ODVA-SC) i multi-fiber MPO (ODVA-MPO). Zapečaćeno kružno kućište je glomaznije od PDLC-a, ali izuzetno dobro podnosi vibracije, slanu maglu i termo šok.
NSN Bootje Nokia-naslijeđeni dizajn: fleksibilna gumena čizama preko standardnog LC duplex konektora s navojnim spojnim prstenom. Lakši je i kompaktniji, što ga čini popularnim za male ćelije na krovovima i hibridne vožnje u zatvorenom i na otvorenom. Ipak, kompromis je-stvaran. Gumena zaptivka prtljažnika se brže degradira pod stalnim izlaganjem UV zračenju u poređenju sa potpuno metalnim kućištem. Za lokacije tornjeva u pustinjskoj ili tropskoj klimi, obično usmjeravamo kupce prema PDLC ili ODVA.
FullAXSrazvijen je prvenstveno za platforme Ericssonovog radio sistema. Pravougaona push{1}}pull kućište omogućava rukovanje jednom-rukom u rukavicama, a integrisani poklopac za prašinu štiti kraj između spojeva. Ako radite na Ericsson{4}}opremljenom tornju ili dijeljenoj-RAN lokaciji koja uključuje Ericsson radio uređaje, FullAXS je vjerovatno naveden u priručniku za instalaciju.
Jedina najčešća greška u naručivanju koju vidimo: kupac šalje RFQ za "spoljne LC patch kablove za FTTA" bez navođenja sistema konektora. To je kao da naručite gume bez navođenja šara vijaka. Uvijek potvrdite tip RRU porta - PDLC, ODVA, NSN ili FullAXS - prije ponude ili kupovine.
Specifikacije koje odvajaju dobar kabl od problematičnog kabla
- Vrsta vlakana:G.657.A1 single-način je standard. G.657.A2 dozvoljava čvršće krivine (minimalni radijus 7,5 mm u odnosu na . 10 mm) i vrijedi ga specificirati za zatvorena kućišta -na vrhu.
- Spoljni prečnik kabla:5,0 mm za kraće, manje izložene staze gdje je fleksibilnost bitna. 7.0 mm za vertikalno povlačenje tornja veće od 30 metara - dodana vlačna margina nije opciona na tim dužinama.
- Vlačna čvrstoća:500 N minimalno kratko{1}}. Naše sklopove ocjenjujemo na 600 N, što pruža značajan prostor za glavu tokom povlačenja tornja gdje se kombinuju težina kabla i opterećenje vjetrom.
- Otpornost na gnječenje:1000 N/100 mm je dobro za zaštićene vodove. Za kablove koji su vezani direktno za čelični toranj, navedite 2000 N/100 mm - padanje leda, alati i slučajno gaženje-u toku održavanja su sve stvarne opasnosti.
- Gubitak umetanja:Završeni sklop uključujući oba konektora trebao bi mjeriti ispod 0,3 dB po spojenom paru. Svaki kabel koji isporučujemo uključuje pojedinačni izvještaj o tvorničkom testiranju koji to potvrđuje.
- Radna temperatura:-40 stepeni do +70 stepeni je osnovna linija. Pustinjske ili ekvatorijalne lokacije trebale bi specificirati sklopove s ocjenom od +85 stepena.
- IP ocjena:IP67 je pod u industriji. IP68 je preporučljiv za ulaze u svodove-na nivou ili obalne kule gdje su slani sprej i produženi kontakt s vlagom rutinski.
Jedna napomena o specifikacijama koja se često zanemaruje: materijal oklopne cijevi. Oklop od nehrđajućeg čelika održava svoj integritet u priobalnim,-vlagama i industrijskim okruženjima. Pocinkovani-oklop od ugljeničnog čelika je jeftiniji, ali može korodirati u roku od dvije do tri godine u zraku-napunjenom solima. Ako se rasporedite u blizini obale ili u zoni teške-industrije, pitajte svog dobavljača koji se oklopni materijal koristi.
Greške u instalaciji koje generiraju najviše povrata polja
Pratimo garancijske zahtjeve i RMA podatke u našoj liniji proizvoda FTTA na otvorenom. Tri uzorka neuspjeha čine većinu povrata - i nijedan od njih nije proizvodni defekt.
Kontaminirane čelne površine pri početnom parenju.Jedna čestica prašine na vrhu LC ferule može povećati gubitak umetanja za 0,5 dB ili više. Na vjetrovitoj platformi tornja, krhotine padaju na otvorenu površinu za nekoliko sekundi. Popravak je jednostavan, ali o-ne može se pregovarati: očistite svaki kraj sa jednim-čistačem ili IPA krpom bez dlačica{5}}neposredno prije parenja i držite poklopce za prašinu do posljednjeg trenutka. Samo ovo bi eliminisalo otprilike trećinu pritužbi "velikih gubitaka" koje primamo.
Kršenje radijusa savijanja tokom provođenja kablova.Instalateri ponekad prave oštre krivine od 90 stupnjeva kako bi usmjerili kabel oko konstrukcijskih elemenata ili u kućišta. Rezultirajući gubitak makrosavijanja se možda neće odmah pojaviti na OTDR tragu, ali se pogoršava kako cikličke temperature zamaraju premaz vlakana tokom narednih mjeseci. Za FTTA kabl od 7,0 mm, održavajte najmanje 70 mm statičkog radijusa savijanja (10× OD kabla) i 140 mm dinamičkog radijusa savijanja tokom povlačenja.
Neadekvatan nosač kablova na tornju.Nepodržani rasponi kablova između tačaka pričvršćivanja deluju kao jedra vetra. Ciklično mehaničko naprezanje koncentriše se nakrajnja tačka konektora, ubrzavajući pucanje od zamora u oklopnoj cijevi. Pričvrstite kablove na čelični toranj pomoću spojnica od nerđajućeg čelika sa UV-označenošću u intervalima ne većim od jednog metra. Na krovovima, prođite kroz vodootporne vodove gdje god je to moguće.
Kako odabrati pravi redoslijed odlučivanja za vanjski FTTA patch kabel -
Umjesto generičke kontrolne liste, ovdje je stvarni redoslijed odlučivanja koji izbjegava najčešće greške u specifikacijama:
Korak 1: Identifikujte priključak RRU konektora.Provjerite tehnički list opreme ili vodič za instalaciju. Ovo vam daje tip konektora - PDLC, ODVA, NSN Boot ili FullAXS. Nemojte pretpostavljati samo na osnovu brenda dobavljača; neki operateri specificiraju ne-podrazumevane konektore u svojim standardima implementacije.
Korak 2: Izmjerite putanju rute, a ne samo ravnu- udaljenost.Toranj od 60-metara ne znači kabl od 60 metara. Uzmite u obzir horizontalne staze unutar skloništa, stazu duž lica tornja uključujući obilaznice oko prepreka i servisnu petlju od 1 do 2 metra na kraju RRU. Naručite tačnu prilagođenu dužinu - višak namotaja stvara nepotreban gubitak pri umetanju i hvata vjetar.
Korak 3: Uskladite prečnik kabla sa mehaničkim okruženjem.5,0 mm za zaštićene ili kratke staze. 7.0 mm za izloženu površinu tornja-preko 30 metara gdje je zatezno opterećenje tokom instalacije faktor.
Korak 4: Potvrdite uslove okoline.Primorski ili industrijski? Navedite oklop od nehrđajućeg čelika i IP68. Standardni unutrašnji toranj? Pocinčan{1}}oklop i IP67 su obično dovoljni. Ekstremni temperaturni raspon? Provjerite jesu li materijali omotača i zaptivki konektora ocijenjeni u skladu s tim.
Korak 5: Zatražite uzorak s izvještajem o ispitivanju prije naručivanja količine.Izmjerite gubitak umetanja na-lokaciji pomoću vlastite opreme. Pregledajteoptički adaptersučelje za spajanje za koncentričnost i geometriju krajnje površine. Snabdjevač koji se opire slanju testiranog uzorka nije dobavljač kojeg želite na tornju od 500 kablova.
5G Fronthaul i šta to znači za odabir kablova

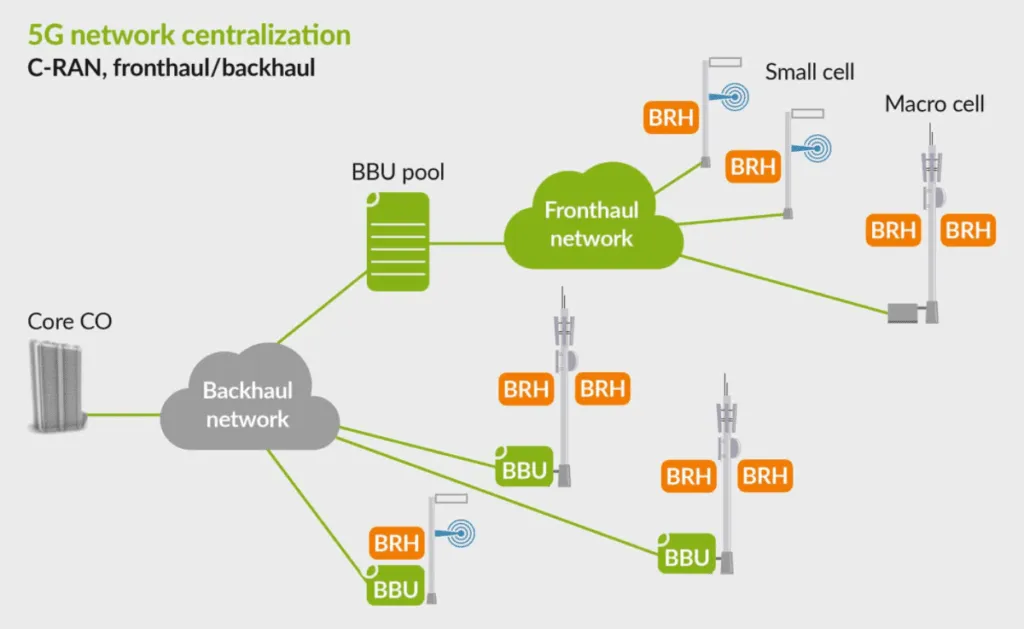

5G NR i novi 5G-Napredni standard ne mijenjaju osnovnu fiziku vanjskih FTTA patch kablova, ali mijenjaju skalu. Masivnim MIMO antenskim nizovima sa 32T32R ili 64T64R konfiguracijama je potrebno više parova vlakana po sektoru od naslijeđenih 2T2R radija. Neke aktivne antenske jedinice sada zahtijevaju osam ili dvanaest portova za vlakna, što povećava potražnju za više-sklopova iliPLC optički razdjelnikdistribucija na bazi tornja.
Zgušnjavanje malih ćelija - posebno u C-opsegu i mmWave spektru - također umnožava krajnje tačke. Gusta urbana implementacija mogla bi instalirati 50 do 100 čvorova malih ćelija po kvadratnom kilometru, od kojih svaki zahtijeva unaprijed-terminirani vanjski dupleks kabl. U tom obimu, plug-and-sklopovi sa fabrički-provjerenim testnim podacima postaju neophodni za održavanje implementacije prema rasporedu.
Takođe raste interesovanje za hibridne FTTA/PTTA kablove koji kombinuju vlakna i DC strujne provodnike u jednom omotu, smanjujući ukupan broj kablova na tornju. Ovo je vrijedno procijeniti za nove verzije -, ali zahtijevaju pažljivu provjeru kompatibilnosti i sa ulazom za napajanje radija i sa interfejsom za vlakna, tako da još uvijek nisu zamjena-u zamjenu za odvojena vlakna i napajanje na svakoj lokaciji.

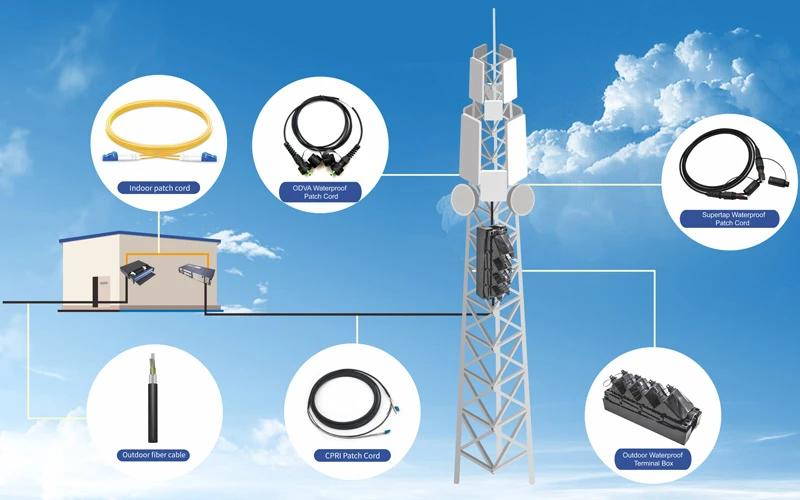

Gdje se vanjski spojni kabel susreće s ostatkom vašeg vlakna

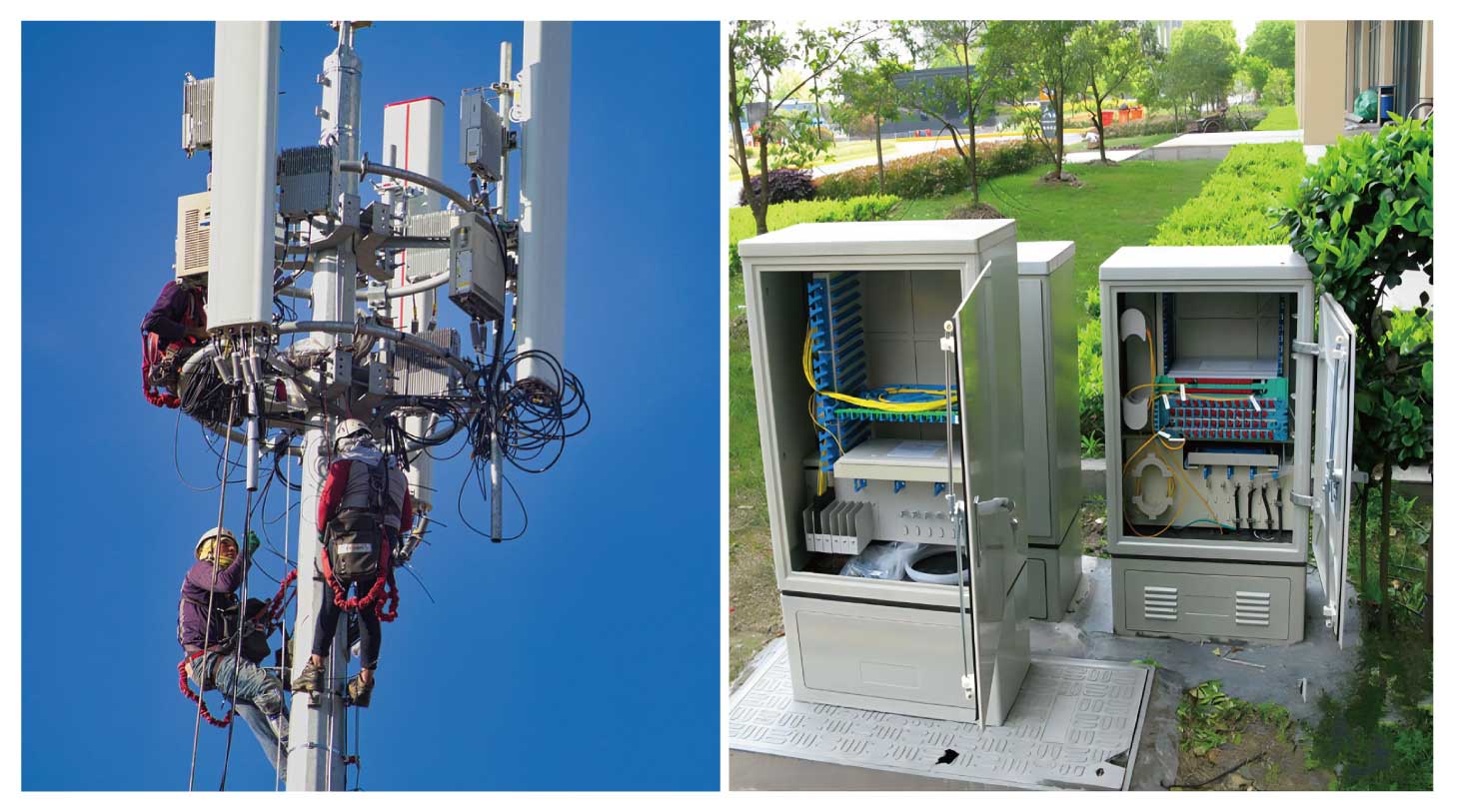

U osnovi tornja, vanjski FTTA patch kablovi obično završavaju unutar otpornog na vremenske uvjetepriključna kutija sa optičkim vlaknima- prelazna tačka između tornja-face patch kabla i unutrašnjeg trunk vlakna koje se povezuje nazad na BBU. Ispravno specificirana priključna kutija prihvata vodootporne priključke na vanjskoj strani i standardne LC ili SC adaptere u unutrašnjosti, sa nosačima za spajanje i rasterećenjem za dolazni trunk kabl.
Za tipičnu tri{0}}makro lokaciju sa dva operatera po sektoru, planirajte najmanje šest dupleksnih fiber portova. Odredite kutiju sa prostorom za glavu za osam ili dvanaest da izbjegnete zamjenu kućišta kada operater doda nosač ili nadogradi radio s većim-fiber-brojem. IP65 je minimalna ocjena za samo kućište; IP68 je poželjniji na nivou tla u regijama{7}}sklonim poplavama.
Jednostruki-način u odnosu na višenačin: Ne postoji debata za FTTA
Svaki glavni dobavljač opreme navodi jedno-modsko vlakno za FTTA fronthaul. Razlozi su udaljenost i propusni opseg. Makro toranj može biti 200 metara; C-RAN arhitektura sa centralizovanim BBU skupovima može se protezati do nekoliko kilometara. Jednomodno OS2 vlakno na 1310 nm rješava sve ovo sa slabljenjem ispod 0,35 dB/km. Multimode ne može. Razlika u cijeni po-metru između single-modnog i višemodnog vanjskog kabla je zanemarljiva. Za bilo koju novu FTTA verziju, jedno-mod G.657.A1 je jedina preporuka koju vrijedi dati.
Često postavljana pitanja
P: Koja je razlika između unutrašnjeg Fiber Patch kabla i vanjskog FTTA Patch kabla?
O: Unutarnji optički patch kabel koristi standardni PVC ili LSZH omotač i neoklopljene konektore koji su ocijenjeni za kontrolirana okruženja. Vanjski FTTA patch kabel dodaje omotač otporan na UV-, spiralni čelični oklop, vlačne članove aramidne pređe i vodootporna kućišta konektora sa IP67, projektovana za -40 stepeni do +75 stepeni, direktnu kišu, opterećenje vjetrom i godine izlaganja ultraljubičastom zračenju.
P: Kako se PDLC i ODVA konektori upoređuju za FTTA upotrebu na otvorenom?
O: Oba postižu zaštitu od okoliša IP67 i sadrže standardne dupleks LC ferule interfejse iznutra. PDLC koristi cilindrični potisni{2}}metalni omotač i dominira u primjenama s radio aparatima kineske{3}}proizvodnje. ODVA prati IEC 61076-3-106 sa zapečaćenim kružnim dizajnom koji podržava LC, SC i MPO varijante, što ga čini raznovrsnijim za torn lokacije više proizvođača. ODVA obično košta nešto više, ali nudi širu međuplatformsku kompatibilnost. Izbor je gotovo uvijek diktiran specifikacijom RRU porta, a ne ličnim preferencijama.
P: Koju IP ocjenu treba da ima vanjski FTTA kabel?
O: IP67 je industrijski standard - puna zaštita od prašine i otpornost na privremeno uranjanje u vodu. Za tornjeve u poplavnim zonama, priobalno okruženje sa slanim sprejom ili podzemne ulaze u trezore, IP68 sklopovi pružaju dodatnu zaštitu od dužeg potapanja.
P: Mogu li koristiti višemodni fiber patch kabel za 5G FTTA?
O: Ne preporučuje se. Svi glavni proizvođači 5G radija navode jedno-modno vlakno za CPRI i eCPRI fronthaul. Jednostruki-način G.657.A1 podržava veće udaljenosti koje zahtijevaju C-RAN arhitekture i košta skoro isti po metru kao višemodni vanjski kabel.
P: Kako da odredim dužinu kabla za FTTA nalog?
O: Izmjerite stvarnu putanju rute - visinu tornja plus horizontalnu stazu zaklona plus obilaznice oko prepreka - i dodajte servisnu petlju od 1 do 2 metra na kraju RRU. Prilagođene dužine su standardne u industriji. Izbjegavajte naručivanje prekomjerne dužine; namotani višak kabla stvara nepotrebne gubitke i hvata vjetar na tornju.
