Često nam se postavlja ovo pitanje:"Da se zadržimo na LC konektorima ili da pređemo na MTP/MPO za proširenje našeg data centra?"I iskreno, odgovor gotovo nikada nije jednostavan-ili--drugi izbor.

Evo što-većina zabune dolazi od nepotpunih informacija. Možda ćete pročitati da MTP/MPO nudi "12x veću gustinu" i pomisliti, super, hajde da uđemo sve-u to. Ali onda shvatite da vaši postojeći prekidači koriste LC interfejse, vaši tehničari su obučeni za LC terminaciju, i odjednom gledate u hibridnu postavku na koju vas niko nije upozorio.

Ili ste možda izračunali troškove komponenti i LC kablovi izgledaju jeftinije po vlaknu. Istina. Ali da li ste uzeli u obzir 6 sati rada na instalaciji za svakih 48 LC priključaka u odnosu na 20 minuta za ekvivalentni MTP trunk? Tu stvarna slika troškova postaje zanimljiva.

Ovaj vodič prolazi kroz stvarne tačke odlučivanja-a ne kroz teorijske stvari "evo šta je svaki konektor" koje možete pronaći na Wikipediji. Pretpostavljamo da već znate osnove. Ono što vam vjerovatno treba je jasnoćakada svaka tehnologija ima finansijski smisla, gdje se pojavljuju skriveni troškovi i kako izbjeći greške koje smo vidjeli da rade drugi timovi.

Jednačina troškova o kojoj niko ne govori

Počnimo s brojevima, jer tu većina razgovora o planiranju ili zapne ili ode u stranu.

Cijene komponenti govore pogrešnu priču. Da, pre-terminirani MTP trunk kabl od 12 vlakana košta više od šest dupleks LC patch kablova koji pokrivaju isti broj vlakana. Ponekad 2-3x više. Ako se tu zaustavite, LC izgleda kao očigledan pobjednik.

Ali trošak komponenti je obično samo 15-25% ukupne cijene projekta kabliranja. Ostatak? Radna snaga, prostor za regale, infrastruktura za upravljanje kablovima i tekuće održavanje. Tu se poređenje okreće.

Jedna-uporedna-obaveza za implementaciju od 1.000 vlakana:(Ove brojke su bazirane na tipičnim cijenama američkog tržišta i vremenu instalacije koje smo pratili na više projekata. Vaši brojevi mogu varirati, ali omjeri obično ostaju.)

Izvori podataka: Stope rada zasnovane na BICSI anketama instalatera 2023-2024; troškovi prostora u regalu iz referentnih vrijednosti kolokacije Uptime Institute; cijene komponenti iz agregiranih ponuda distributera.

Zaključak nije "MTP/MPO uvijek pobjeđuje." To je totačka ukrštanja se dešava oko 400-500 vlakana. Ispod toga, niži troškovi komponenti LC-a mogu nadoknaditi razliku u radu. Iznad toga, efikasnost instalacije i prednosti gustine MTP/MPO se brzo spajaju.

Naše mišljenje:Vidjeli smo kako se timovi opeče previše usko fokusirajući se na početne citate. Jedan kupac je uštedio 15.000 USD na komponentama tako što je otišao na sve-LC, a zatim je potrošio još 40.000 USD na instalaciju i ostao bez prostora na racku šest mjeseci kasnije. "Jeftinija" opcija ih je koštala dodatnog ormarića i vikenda hitnog ponovnog poziva. Planirajte gdje ćete biti za 3 godine, a ne samo gdje ste danas.

Kako "High Density" zapravo izgleda

Brojke poput "poboljšanja gustine 12x" se često bacaju. Evo šta to znači u praksi.

Uzmite standardni 1U patch panel. Uz LC duplex adaptere možete postaviti 48 portova, što vam daje 96 optičkih veza. Prilično gust prema tradicionalnim standardima. Sada zamijenite te LC adaptere za MTP-24 interfejse. Isti prostor od 1U, ali sada svaki port obrađuje 24 vlakna umjesto 2. To je 1.152 vlaknaste veze u istoj jedinici rek.

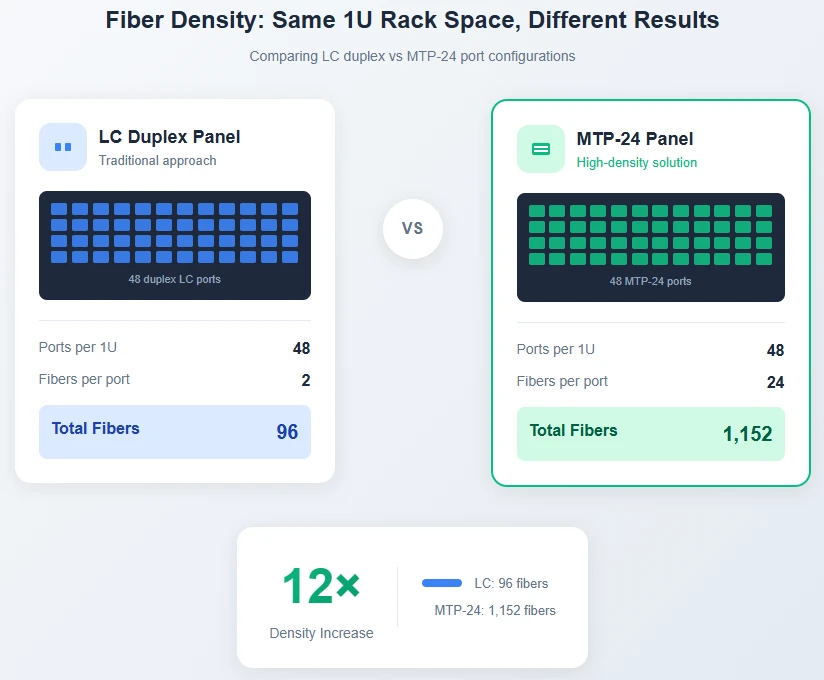

Slika 1: Isti 1U rack prostor pruža dramatično različite kapacitete vlakana. MTP-24 konfiguracija postiže 12 puta gustinu veze LC duplex.

Ovo je najvažnije u okruženjima u kojima je prostor rek-a ograničen ili skup. Kolokacijski kapaciteti koji naplaćuju 800$-1500$ po jedinici rek-a mjesečno čine density polugom direktnih troškova. Poslovni centri podataka sa fiksnim otiscima suočavaju se sa istim pritiskom iz različitih uglova - svaka jedinica rek-a koju troši kabliranje je ona koju ne možete koristiti za računanje.

Ali gustoća donosi svoje izazove. Kada MTP-24 veza ne uspije, 24 vlakna se istovremeno isključuju umjesto 2. Rješavanje problema zahtijeva različite alate i vještine. Čišćenje završne površine od 24 vlakna je složenije od čišćenja jedne LC ferule. Ovo nisu razlozi za izbjegavanjekablovska-optika visoke gustine-oni su razlozi da to ispravno isplanirate.

Zašto većina centara podataka koristi oba

Evo nečega što marketinški materijali ne naglašavaju: većina modernih data centara ne bira između LC i MTP/MPO. Oni koriste strukturiranu kablovsku arhitekturu koja koristi svaku tehnologiju tamo gdje ima smisla.

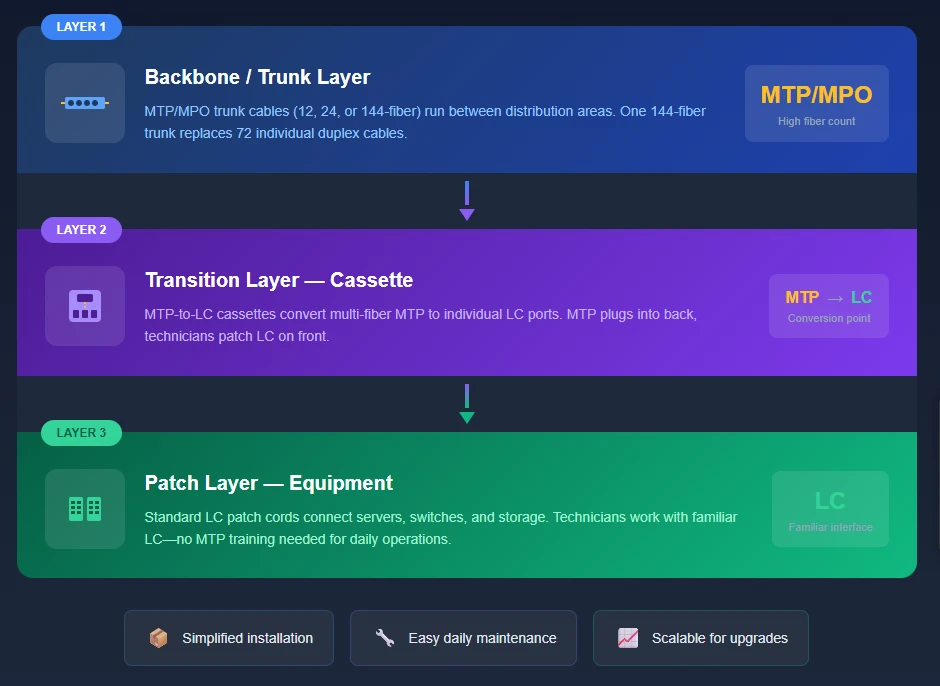

Slika 2: Troslojna hibridna arhitektura - MTP/MPO gustina za kičmu, kasete za prijelaz, LC pristupačnost za zakrpe.

Sloj okosnicekoristi MTP/MPO trunk kablove-obično 12, 24 ili 144-sklopa vlakana-koji prolaze između glavnih distributivnih okvira i vrha--lokacija stalka. Jedan MTP kanal od 144 vlakna zamjenjuje ono što bi inače bilo 72 pojedinačna dupleks kabla. Same uštede na kablovskoj stazi su značajne, a instalacija postaje stvar povezivanja prethodno završenih sklopova, a ne povlačenja i prekidanja desetina pojedinačnih kablova.

Prijelazni slojje mjesto gdje se MTP susreće sa LC. Kasetni moduli-mala kućišta sa MTP portovima na poleđini i LC portovima na prednjoj strani-smjeste unutar fiber patch panela. MTP prtljažnik se priključuje na stražnji dio; tehničari rade sa standardnim LC priključcima na prednjoj strani. Ovo je most koji hibridni pristup čini praktičnim.

Sloj zakrpeje sve LC. Serverske NIC-ove, HBA za pohranu i većina portova komutatora koriste primopredajnike sa LC-interfejsom. Ljudi koji svakodnevno-da-okreću, dodaju i mijenjaju rade sa poznatim LC patch kablovima. Ne moraju znati niti brinuti da je okosnica iza kasete MTP/MPO-već samo vide LC portove.

Naše mišljenje:Kaseta je neopjevani heroj moderne fiber infrastrukture. Omogućava vam da uhvatite gustinu MTP/MPO-a i prednosti instalacije na duge staze uz očuvanje pristupačnosti LC-a za veze koje se često mijenjaju. Ako gradite novu infrastrukturu, započnite planiranje od kasete prema van-koja vlakna su vam potrebna na svakom stalku? To pokreće specifikacije vašeg prtljažnika i vaše zahtjeve za LC portom.

Polaritet: Greška koja košta vikende

Ako postoji jedna tema u kojoj smo vidjeli probleme koji se najviše mogu izbjeći, to je upravljanje polaritetom u MTP/MPO sistemima.

Sa LC konekcijama, polaritet je jednostavan-poklapate Tx sa Rx. Zabrljajte to i zamenite dva vlakna. Traje 30 sekundi. Sa 12 ili 24 vlakna u jednom konektoru, matematika postaje komplikovana. Standard TIA-568 definiše tri metode polariteta, a njihovo miješanje ne uzrokuje samo kvar jedne veze – može se šifrirati više parova vlakana na načine koji su zaista bolni za dijagnosticiranje.

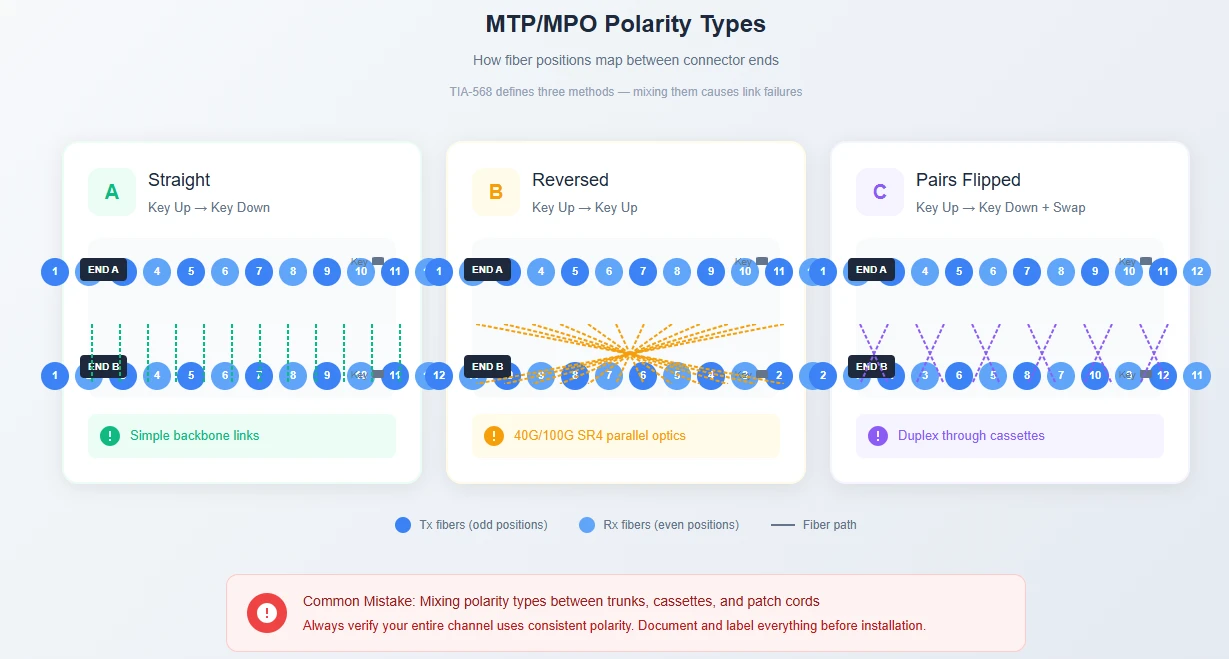

Slika 4: Metode MTP/MPO polariteta - mapiranje pozicije 1 određuje Tx/Rx poravnanje. Tip B (obrnuti) je najčešći za paralelnu optiku.

Popravak nije komplikovan-samo zahtijevaplaniranje prije naručivanja. Dokumentirajte svoju šemu polariteta. Pobrinite se da sve vaše kasete, koferi i patch kablovi slijede isti metod. Označite sve. I testirajte sa MPO{4}}sposobnim testerom prije nego što krenete uživo, a ne nakon što neko prijavi neuspjeh veze.

TIA-568.3-D specificira da ispitni kablovi treba da se verificiraju na 0,3 dB ili bolji gubitak. Ako vidite veće brojeve ili nedosljedne rezultate na pozicijama vlakana, polaritet je prva stvar koju treba provjeriti. ^[1]

Buduća-Provjera: šta 400G i 800G znače za vaše kabliranje

Ako danas gradite infrastrukturu koja treba da traje 5-7 godina, mapa puta 400G i 800G je važna.

Evo putanje: 100G paralelna optika (SR4) koristi 8 vlakana sa MTP-12 konektorima. 400G DR4 koristi isti pristup sa 8 vlakana. Ali implementacije 400G SR8 i 800G prelaze na MTP konektore sa 16 vlakana za veći broj traka.

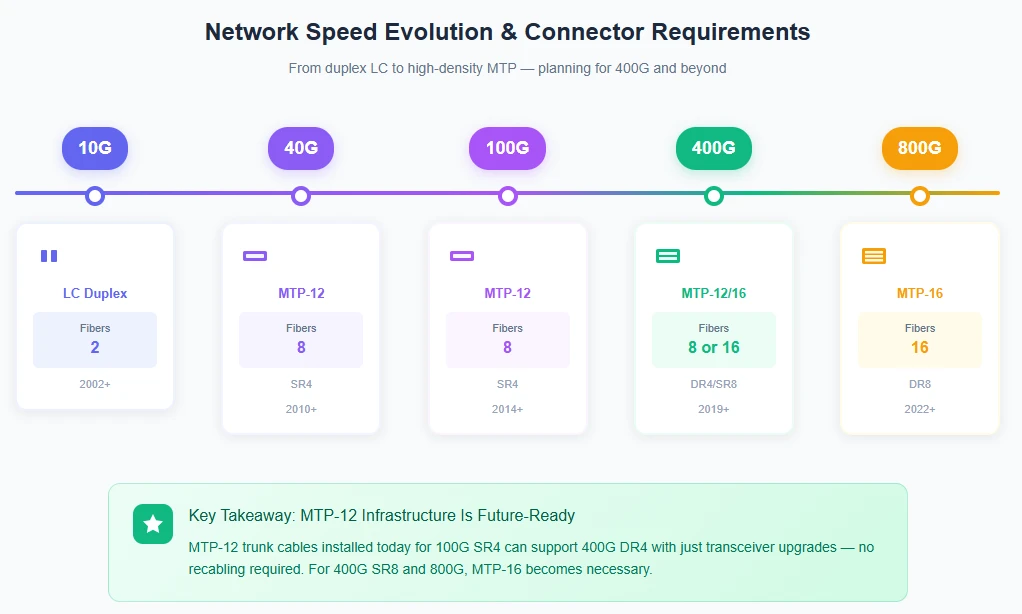

Slika 3: Evolucija brzine mreže i odgovarajući zahtjevi za konektorom. MTP-12 infrastruktura podržava nadogradnju kroz 400G DR4; MTP-16 omogućava 400G SR8 i 800G.

The practical implication: MTP/MPO trunk infrastructure you install today for 100G can handle 400G DR4 with just transceiver upgrades-no recabling needed. That's a significant advantage over LC-only architectures, which would require adding fiber counts to support parallel optics at these speeds.

Za AI i ML klastere, ovo je već relevantno. GPU{1}}na-GPU interkonekcije sada pokreću usvajanje 400G, a 800G je blizu horizonta. Ako vaša mapa puta uključuje bilo kakvu ozbiljnu gustoću računanja,kablovska-optika visoke gustinesa MTP/MPO nije opciono-to su ulozi na stolu.

Testiranje: Ne preskačite ovaj dio

Testiranje MTP/MPO veza nije isto što i testiranje LC veza, a razlika nije samo akademska.

Vimogutestirajte MTP veze sa kablovima za razbijanje i standardnim dupleks testerom. Povežite otvor na MTP kraj, testirajte svaki par vlakana pojedinačno sa svojim OLTS-om, ponovite za sve pozicije. Za konektor sa 12 vlakana, to je 6 testnih ciklusa po kraju. Pomnožite sa svakom vezom u vašoj instalaciji, dodajte vrijeme podešavanja za referentne kablove i gledate na proces testiranja koji traje 5-10 puta duže nego što je potrebno.

Moderni MPO{0}}specifični testeri (kao što je Fluke MultiFiber Pro) skeniraju sve pozicije vlakana istovremeno. IEC TR 61282-15 vodič za testiranje sada preporučuje testere sa izvornim MPO interfejsima upravo iz ovog razloga-uštede vremena su dramatične, a vi eliminišete korak sklon greškama upravljanja višestrukim prekidnim vezama. ^[2]

Testirajte sve nakon instalacije, prije nego što stavite linkove u produkciju. Kontaminaciju i greške polariteta mnogo je lakše popraviti kada stalci nisu pod naponom i operativni tim vam ne diše za vratom.

Ispravne komponente

Nisu svi MTP/MPO konektori kreirani jednaki. Standardni MPO konektor (prema IEC 61754-7) postoji od 1990-ih. MTP-Zaštićena verzija US Conec-a-dodaje nekoliko poboljšanja važnih za modernokablovska-optika visoke gustine:

Dizajn plutajućeg prstenapoboljšava poravnanje fizičkog kontakta, posebno važno jer dodajete više vlakana

Metalne pin stege(u odnosu na plastiku na generičkom MPO) smanjuju lom igle tokom ponovljenih ciklusa parenja

Strože proizvodne tolerancijeisporučuju manji i konzistentniji gubitak umetanja-tipične specifikacije su 0,15-0,35 dB za MTP s malim gubicima naspram. 0.25-0.50 dB za standardni MPO

MTP i MPO su fizički kompatibilni-možete spojiti MTP konektor sa generičkim MPO-om bez problema. Ali za kritičnu infrastrukturu, razlika u performansama opravdava premiju.

Prilikom nabavkekonektori za optička vlaknai sklopove, potražite dobavljače koji daju pojedinačne izvještaje o ispitivanju za svaki kabel. Generičke tvrdnje "zadovoljava specifikacije" manje su korisne od stvarnih izmjerenih vrijednosti. Želite vidjeti podatke o gubitku umetanja koji pokazuju koja specifična vlakna pogađaju koje brojeve-na taj način hvatate probleme prije nego što stignu do vaše instalacijske stranice.

Prakse instalacije koje sprečavaju povratne pozive

Nekoliko detalja instalacije su neproporcionalno važni:

Čistoća je sve.Čestica prašine od 1-mikrona na LC-ferulu od jednog vlakna utiče na jednu vezu. Ista čestica na MTP-24 ferulu može degradirati više jezgri vlakana istovremeno. Uvek pregledajte čeone površine optičkim niskom (200x minimalno povećanje) i očistite odgovarajućim alatima pre svakog parenja. Nekoliko dodatnih minuta po vezi štedi sate kasnijeg rješavanja problema.

Poštujte radijus savijanja.Pravilo 10x-spoljnog-promjera primjenjuje se i na LC i MTP/MPO kablove. Čvršće krivine povećavaju gubitak umetanja i mogu uzrokovati mikrofrakture koje se pojavljuju kao povremeni kvarovi mjesecima nakon ugradnje. Koristite odgovarajuće upravljanje kablovima{5}}vertikalne upravljače, horizontalne vodilice-koje održavaju radijus na cijeloj stazi.

Uskladite spolove ispravno.MTP/MPO konektori dolaze u muškoj (sa vodećim iglama) i ženskoj (sa rupicama) konfiguracijama. Priključci za opremu su uvijek muški, tako da kablovi koji se povezuju na opremu trebaju ženski krajevi. Trank-na-veze obično koriste muški-na-muški sa ženskim-na-ženskim adapterom. Forsiranje neusklađenih spolova oštećuje vodeće pinove-i zamjena oštećenih konektora na pre{10}}završenim sklopovima je skupo.

Zatvori sve.Poklopci za prašinu postoje s razlogom. Svaki konektor koji nije aktivno u upotrebi treba biti zatvoren. To je jednostavna navika koja sprječava najčešći izvor problema s vezom.

Dakle, šta biste zapravo trebali učiniti?

Umjesto da nudimo generički zaključak "zavisi", evo praktičnog okvira za odlučivanje zasnovan na parametrima koji zapravo pokreću izbor.

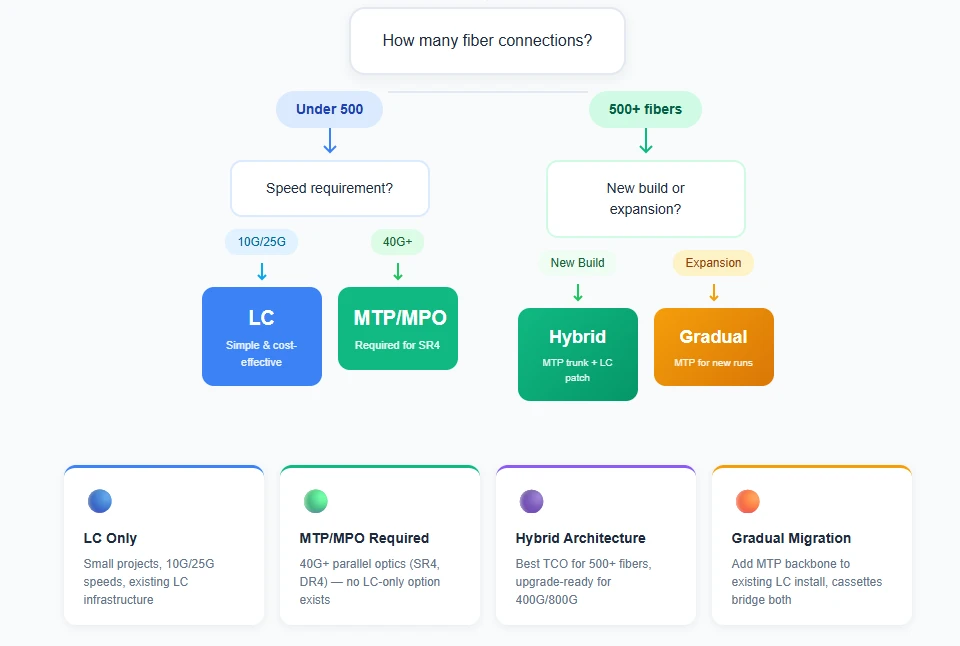

Slika 5: Okvir za odlučivanje - usklađuje parametre vašeg projekta sa pravim pristupom kabliranju.

The flowchart captures the key decision points, but here's the logic behind it: connection count sets the baseline (TCO crossover happens around 400-500 fibers), speed requirements can override that baseline (40G+ parallel optics require MTP/MPO regardless of scale), and project type affects implementation strategy (new builds can optimize from scratch; expansions need backward compatibility).

Tačan odgovor zavisi od vaših specifičnih brojeva-konekcija, zahtjeva za brzinom, ograničenja prostora u regalu, troškova rada. Pokrenite vlastitu TCO analizu sa stvarnim citatima. Za smjernice o specifikacijama komponenti i prilagođenim sklopovima,kontaktirajte EVOLUX-ov profesionalni timkako biste pomogli u usklađivanju proizvoda s vašim specifičnim zahtjevima implementacije.

Konačna misao:Kabelska infrastruktura obično ima 10-15 godina životnog vijeka. Tehnološke odluke koje donesete danas će biti podrška opremi koja još ne postoji. Izgradite više kapaciteta nego što mislite da vam je potrebno - inkrementalni trošak većeg broja vlakana sada je mnogo niži od troškova ponovnog kabliranja kasnije.

Reference

[1] TIA-568.3-D, Standardni kablovi i komponente sa optičkim vlaknima. Udruženje telekomunikacijske industrije, 2016.

[2] Fluke Networks, "Push On (MPO) konektori sa više- vlakana", Tehnička referenca. https://www.flukenetworks.com/expertise/learn-about/multi-fiber-push-mpo-konektori

Napomena o podacima:Podaci o troškovima u ovom članku su procjene zasnovane na tržišnim uvjetima u SAD-u i tipičnim obimima projekta. Stvarni troškovi variraju u zavisnosti od regiona, dobavljača i specifičnosti projekta. Specifikacije gubitka i povratnog gubitka predstavljaju tipične podatke proizvođača; uvijek provjerite s trenutnim podacima prije konačnog dizajna. Tabela poređenja troškova predstavlja reprezentativne scenarije-vaša specifična situacija može se razlikovati na osnovu lokalnih stopa rada, troškova objekata i cijena dobavljača.
