Priključna kutija sa optičkim vlaknima (FTB) je kompaktno kućište koje završava, spaja i organizira optičke kablove na krajnjoj točki kablovske linije.Povezuje dolazne vlaknaste niti sa pigtailima putem fuzionog spajanja, a zatim usmerava te pigtailove do portova adaptera gde se povezuju kablovi. Većina kupaca se ne bori sa ovom definicijom. Oni se bore sa odabirom pravog tipa, broja portova, formata adaptera i nivoa zaštite za svoje specifično instalaciono okruženje - i tu počinje većina problema sa implementacijom koji se mogu izbjeći.
Ovaj vodič se fokusira na odluke koje su zapravo važne pri određivanju i instalaciji priključnih kutija sa vlaknima, umjesto da ponavlja osnove koje možete pronaći na bilo kojem tehničkom listu proizvoda.

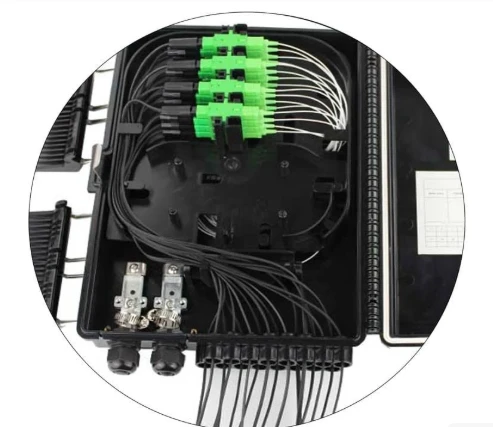

Šta se zapravo nalazi unutar priključne kutije s vlaknima

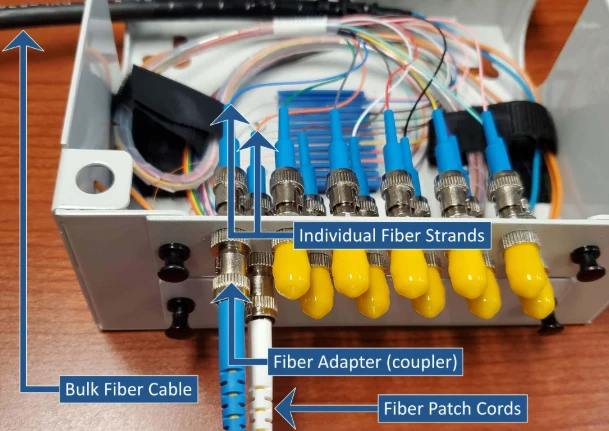

Svaki FTB, bez obzira na marku ili model, sadrži tri funkcionalne grupe. Kućište pruža fizičku i ekološku zaštitu. Ladica za spajanje upravlja spojevima za spajanje između kablovskih vlakana ifiber optički pigtails. A adapterska ploča predstavlja portove konektora prema vanjskom svijetu.
Materijal kućišta ovisi o okruženju instalacije. Unutrašnje jedinice obično koriste ABS ili PC+ABS mješavine: lagane, otporne na vatru,{2}}otporne, jeftine. Vanjske jedinice trebaju ili UV-stabilizirani polimer sa gumenim-zaptivnim zaptivkama ili hladno-čelik sa elektrostatičkim premazom. Razlika nije kozmetička. Unutarnja-ocjenjena ABS kutija postavljena na vanjski zid počeće da se krede i puca u roku od 18 mjeseci na lokaciji izloženoj suncu-a kada zaptivanje pokvari, vlaga dospijeva u ladicu za spajanje. U tom trenutku kutija ništa ne štiti.
Podloga za spajanje je mjesto gdje se odvija stvarni optički rad. Kablovska vlakna se uklanjaju, cijepaju i spajaju fuzijom na vlakna u obliku pigtaila unutar pojedinačnih držača spojeva. Višak vlakana se umotava u petlje za skladištenje. Ovdje su bitna dva broja: koliko spojeva ladica može držati i da li kanali za usmjeravanje provode minimalni radijus savijanja. Standardno G.652D jednomodno vlakno treba najmanje 30 mm radijusa savijanja. G.657A2 vlakno, neosjetljivo na savijanje, toleriše samo 10 mm, zbog čega je postalo zadano u FTB dizajnu u uskom{11}}prostoru. Ladica koja tjera vlakna u čvršće krivine nego što ih podržava tip vlakana će dovesti do gubitka makrosavijanja - koji se pojavljuje na OTDR tragu, ali je gotovo nemoguće popraviti bez ponovnog-spajanja.
Ploča adaptera držiadapteri za optička vlakna- utičnice koje prihvataju patch kablove od opreme nizvodno. SC/APC adapteri su standard za FTTH i PON mreže jer njihovo poliranje pod uglom od 8 stepeni potiskuje povratni gubitak ispod -60 dB, što je bitno za kvalitet prijenosa uzvodno. LC adapteri dominiraju u okruženjima centara podataka gdje je gustina portova prioritet. Miješanje tipova adaptera unutar jednog FTB-a tehnički je moguće sa hibridnim adapterima, ali stvara zabunu tokom održavanja i treba ga izbjegavati osim ako ne postoji jasan tehnički razlog. Ako niste sigurni koji ekosistem konektora je potreban vašoj web-lokaciji, pogledajte ovu analizučetiri uobičajena tipa konektora za optička vlaknapokriva kompromise.
Vrste priključne kutije za vlakna - i kada svaka ima smisla
FTB klasifikacija nije komplikovana, ali pogrešan izbor za životnu sredinu je jedna od najčešćih grešaka u nabavci. Evo šta razdvaja glavne tipove u praksi, a ne samo u teoriji.
Zid{0}} FTB-ovisu radni konj implementacije FTTH i malih{0}}kancelarija. Pričvršćuju se na zid ili se nalaze unutar slabo-ormana za distribuciju struje, podržavaju 2 do 24 vlakna jezgra i koriste preklopni-otvoreni ili uklonjivi poklopac. Instalacija traje nekoliko minuta - dva do četiri šrafa i uvodnica za kabl - zbog čega se oni specificiraju u velikom broju-instalacija za stambene objekte gdje po-jedinični trošak rada mora ostati nizak. Kompromis je ograničen prostor u ležištu za spajanje: ako trebate integrirati PLC razdjelnik ili rukovati više od 24 jezgra, zidna-kutija za montiranje brzo postaje pretrpana.
FTB-ovi{0}}montirani na rackidite u standardne 19-inčne stalke u podatkovnim centrima, centralnim uredima i telekom skloništima. Izvlače se za pristup spajanju, nude veću gustinu portova (24, 48, do 96 vlakana) i podržavaju i unakrsnu i interkonekciju arhitekture. Dodatni trošak po jedinici opravdan je u okruženjima u kojima disciplina upravljanja kablovima i buduća skalabilnost nadmašuju cijenu kućišta.

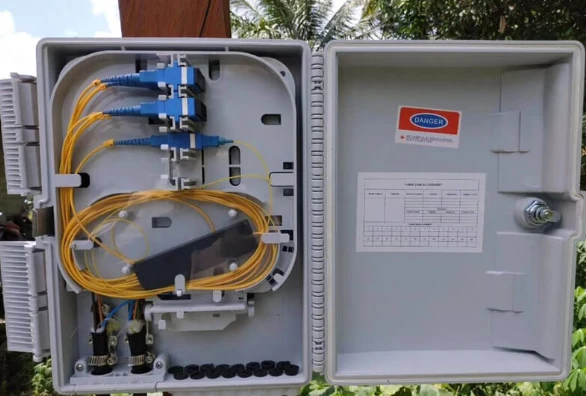

Vanjski FTB-ovinapravljene su za primjenu-montaže na stub ili na vanjski zid{1}}. Zaptivene zaptivke, UV-otporne školjke, hardver otporan na koroziju- i tolerancija radne temperature od otprilike -40 stepeni do +75 stepeni. IP ocjena je jedina najvažnija specifikacija ovdje - i jedna od najčešće pogrešno procijenjenih. Kutija sa IP54 oznakom radi u zaštićenom hodniku. Stub pored obalnog autoputa treba IP68. Određivanje prema naljepnici ("outdoor rated") umjesto prema stvarnim uslovima lokacije je način na koji kutije ne uspijevaju na terenu.
Desktop FTB-ovisu lagane, prenosive jedinice za ispitna okruženja, privremene stanice za spajanje ili mala mjesta gdje je trajna montaža nepraktična. Oni žrtvuju zaštitu životne sredine radi pogodnosti.
Referenca za brzi izbor
| Scenario implementacije | Preporučeni tip | Common Port Count | Adapter | Ključni zahtjevi |
|---|---|---|---|---|
| Indoor FTTH (single home) | Zidna{0}}montaža | 4 / 8 | SC/APC | Kompaktna veličina, nosač za spajanje za 1–2 kabla |
| Stan / MDU uspon | Zidna{0}}montaža ili vanjska | 8 / 12 / 24 | SC/APC | Kompatibilnost razdjelnika, broj ulaza kablova |
| Data centar / centralni ured | Rack-montaža | 24 / 48 / 96 | LC | Gustoća portova, izvlačenje{0}}pristup tray-u |
| Vanjska distributivna tačka | Vanjska zatvorena kutija | 8 / 12 / 24 | SC/APC | IP{0}} ocjena, UV i otpornost na vlagu |
| Privremena / testna lokacija | Desktop | 4 / 8 / 12 | Varira | Prenosivost, brzo postavljanje |
Korisno pravilo: popunite kutiju na oko 60-70% kapaciteta prvog dana. Preostali prostor apsorbira budući rast bez pune zamjene kućišta.
Nekoliko "nemojte" smjernica uštede više novca od bilo koje tabele odabira. Nemojte koristiti FTB za montiranje na zid-ako već znate da PLC razdjelnik treba da stane unutar - prostora u ležištu će u najboljem slučaju biti marginalno. Nemojte pretpostavljati da IP65 pokriva svaku lokaciju na otvorenom; izloženi nosači za stupove i obalne lokacije trebaju IP68. I nemojte podrazumevano koristiti LC adaptere samo zato što su manji ako je ostatak sajta izgrađen oko SC/APC - neusklađenost konektora košta više da se popravi nego što je vredno povećanje gustine.
Uobičajene greške pri odabiru priključne kutije za vlakna
Većina FTB problema nije uzrokovana neispravnim hardverom. Oni su uzrokovani greškama u specifikacijama koje su napravljene prije nego što je kutija ikada naručena. Četiri greške se ponavljaju.
Odabir tipa adaptera bez provjere postojećeg inventara patch kabela.U projektima u kojima FTB određuje jedan tim, a patch kablove naručuje drugi, to ide po zlu češće nego što bi trebalo. SC/APC adapterska ploča je beskorisna ako lokacija već ima fioku punu SC/UPC džampera. Ugaoni-polski i ravni{3}}obruči za poliranje će se fizički spojiti, ali zračni razmak na interfejsu stvara refleksni šiljak koji smanjuje performanse PON-a uzvodno. Provjerite ekosistem konektora prije zaključavanja adapterske ploče.
Odabir vanjskih kutija prema marketinškoj etiketi umjesto stvarnog IP rejtinga."Ocijenjeno na otvorenom" nije IP klasa. Kutija s oznakom "na otvorenom" može biti IP54, što znači da je otporna na prskanje vode, ali ne i na dugotrajnu kišu ili pranje pod pritiskom. Ako je mjesto za instalaciju izloženo vremenskim prilikama, provjerite određeni IP broj u odnosu na uslove sa kojima će se kutija stvarno suočiti -, a ne uslove koje pretpostavlja specifikacija.
Potcenjivanje rezervnog kapaciteta porta.Kutija sa 12-jezgara je nešto skuplja od kutije sa 8-jezgara. Zamjena kutije sa 8-jezgara kutijom sa 12 jezgara dvije godine kasnije - uključujući rolovanje kamiona, ponovno spajanje i vrijeme zastoja - košta mnogo puta više od razlike u cijeni. Specifikacije za rast.
Zanemarivanje kompatibilnosti faktora oblika razdjelnika.Ako plan implementacije zahtijeva integraciju aPLC optički razdjelnikUnutar priključne kutije, raspored ležišta za spajanje i dubina kućišta moraju odgovarati modulu razdjelnika - obično mini-oblik faktora cijevi ili ABS kasete. Nije svaki FTB dizajniran za ovo. Provjerite unutrašnje dimenzije i konfiguraciju ležišta prije nego pretpostavite da će spliter stati.
Integracija PLC razdjelnika unutar fiber terminalnih kutija
Više FTTH operatera sada kombinuje funkciju razdvajanja i funkciju završetka u istom kućištu. Umjesto pokretanja vlakana iz posebnog ormara za razdjelnike do priključne kutije nizvodno, razdjelnik se nalazi direktno na FTB nosaču za spajanje. Vlakna dovodnog kabla se spajaju na ulaz razdelnika; svaki izlaz razdjelnika je spojen fuzijom na pigtail koji se završava na ploči adaptera. Pretplatnici se povezuju preko kablova koji su uključeni u te adaptere prednjeg{3}}panela.
Ovo funkcionira jer su PLC razdjelnici neovisni o talasnoj dužini{0}}u cijelom radnom opsegu 1260–1650 nm. Jedan integrisani FTB može istovremeno upravljati GPON-om nizvodno na 1490 nm, uzvodno na 1310 nm i RF video preklapanjem na 1550 nm. Nije potreban dodatni hardver za filtriranje.
Manje kućišta znači manje tačaka spajanja, kraće staze vlakana i jednostavniju dokumentaciju - manje instalacijskog rada, manje tekućeg održavanja. Ograničenje je veličina kućišta: zidni-montažapriključna kutija sa optičkim vlaknimasa 1×8 razdjelnikom ostavlja ograničen prostor za skladištenje rezervnih vlakana, tako da instalacija mora biti čista. Na projektima u kojima broj portova, format adaptera i integracija razdjelnika moraju biti potvrđeni zajedno, izgled kutije je važniji od kapaciteta naslova na tablici sa podacima. Za detaljnu mehaniku načina na koji signali prolaze kroz ova kućišta, pogledajte ovo tehničko uputstvokako radi priključna kutija sa optičkim vlaknimapokriva internu putanju signala.

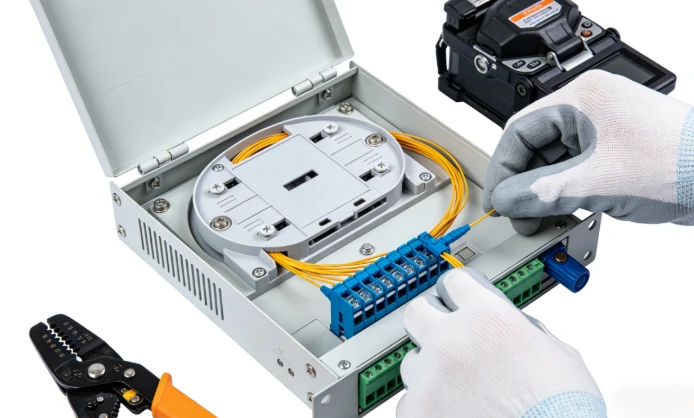

Prakse instalacije i održavanja koje su zaista važne
Dva koraka instalacije uzrokuju najviše problema na terenu, a oba se mogu izbjeći.
Prvi je kontaminirano spajanje. Prljavi kraj vlakna unosi 0,3–0,5 dB viška gubitka umetanja po spoju - dovoljno da gurne marginalnu PON vezu ispod praga osjetljivosti prijemnika. Očistite svaki kraj vlakana sa-maricama bez dlačica i IPA prije cijepanja. Pregledajte fiber mikroskopom nakon cijepanja. Ako je vidljiva kontaminacija, očistite i ponovo{8}}odcijepite. Vrijeme utrošeno na ovaj korak je beznačajno u poređenju s vremenom utrošenim na rješavanje problema sa-spajanjem velikog gubitka nakon što je kutija zapečaćena.
Drugi je obrtni moment kablovske uvodnice. Preko{1}}zatezanje gnječi omotač kabla i opterećuje vlakna iznutra. Nedo-zatezanje omogućava ulazak vlage tokom mjeseci. Slijedite vrijednosti obrtnog momenta koje je odredio proizvođač. Ovo nije korak u kojem je "ruka čvrsto plus malo" prihvatljiva zamjena za moment ključ.
Za tekuće održavanje, optičke priključne kutije su pasivne i zahtijevaju minimalnu pažnju -, ali ne nulu. Praktičan raspored: vizuelna inspekcija i čišćenje krajeva-konektora svakih 12-18 mjeseci za unutrašnju instalaciju, svakih 6 mjeseci za vanjske ili-okrutne lokacije. Provjerite zaptivke kabelske uvodnice na pukotine ili pritisak na set. Ako održavate OTDR osnovne zapise za svaku kutiju, uporedni tragovi će uhvatiti postepenu degradaciju spajanja mnogo prije nego što izazove prekid rada pretplatnika.
Često postavljana pitanja
P: Da li su mi potrebni SC/APC ili SC/UPC adapteri u priključnoj kutiji sa FTTH vlaknima?
O: SC/APC u skoro svim slučajevima. PON arhitekture su osjetljive na povratne refleksije, a SC/APC-ov ugaoni prsten daje povratne gubitke ispod -60 dB u poređenju sa SC/UPC-ovim -50 dB. Jedini uobičajeni izuzetak je tačka{4}}to-aktivna Ethernet implementacija gdje je budžet za refleksiju prihvatljiviji.
O: Priključna kutija za vlakna završava vlakna i predstavlja priključne priključke adaptera za pristup patch kablu. Zatvarač za spajanje štiti spojeve srednjeg{1}}raspona između dva segmenta kabla, ali ne omogućava pristup konektoru. Ako trebate priključiti patch kablove ili kablove na lokaciju, potrebna vam je priključna kutija. Ako samo spajate dva kabla na zakopanoj ili zračnoj lokaciji, spojni zatvarač je ispravan proizvod.
P: Kako da izaberem između 8-Core, 12-Core i 24-Core FTB-a?
O: Izbrojite vlakna koja trebate prekinuti danas, a zatim dodajte 30-50% za budući rast. Za jednu-porodičnu FTTH isporuku obično je potrebna kutija sa 4-jezgra ili 8-jezgra. MDU riser koji opslužuje 6-8 jedinica treba 12 ili 24 jezgra. Ako će PLC razdjelnik biti instaliran unutar kutije, broj izlaza razdjelnika određuje minimalni zahtjev za portove - 1×8 razdjelnik treba najmanje 8 izlaznih portova plus bilo koja prolazna vlakna.
P: Da li je IP65 dovoljan za sve vanjske instalacije optičkih terminala?
O: IP65 se nosi sa većinom zaštićenih vanjskih lokacija - ispod streha, unutar uličnih ormara ili na zidovima zgrada sa nekom zaštitom iznad glave. Za potpuno izložene nosače za stupove, obalne instalacije ili područja s velikom prašinom ili industrijskim česticama, IP68 sa gumenim-zaptivnim zaptivkama je sigurniji izbor. Razlika u cijeni je mala u odnosu na cijenu zamjene polja.
P: Može li jedna terminalna kutija podržavati spajanje vlakana i montažu PLC razdjelnika?
O: Da, mnogi modeli su dizajnirani za ovo. Ladica za spajanje mora imati posebno područje ili držač za montažu za mini{1}}cijev ili ABS kasetni razdjelnik. Provjerite unutrašnje dimenzije prije naručivanja - nemaju sva FTB kućišta dovoljnu dubinu za smještaj modula razdjelnika zajedno sa standardnim držačima za spajanje i petlji za pohranu vlakana.
