PC, UPC i APC odnose se na tri stila poliranja primijenjena na čeonu stranu ferule unutar konektora za optičko vlakno. Poliranje određuje koliko se svjetlosti reflektira natrag prema izvoru na svakoj vezi - parametar koji se naziva povratni gubitak. Ovaj članak razlaže kako se tri tipa razlikuju, kako ih identificirati na terenu i koji navesti za datu aplikaciju.
Tri poljska tipa, jedna evolucija
Sva tri tipa poliranja konektora rješavaju isti fundamentalni problem: kada se dvije krajnje strane vlakana sretnu unutar konektora, svaki zračni razmak između njih uzrokuje da se svjetlost reflektira unatrag. Ta reflektovana energija - koja se zove povratna refleksija ili optički povratni gubitak (ORL) - putuje prema laserskom izvoru i može degradirati kvalitet signala, povećati stope greške u bitovima ili destabilizirati analogne sisteme. Razlika između PC-a, UPC-a i APC-a je koliko agresivno svaki dizajn napada taj zračni jaz.
Originalni ravni{0}}polirani konektor iz 1970-ih ostavio je dovoljno širok razmak da odbije otprilike 4% svjetlosti natrag u sistem (-14 dB povratni gubitak). To je bila početna tačka. Tri vrste laka koje su uslijedile nakon svake su zategle kontakt na drugačiji način:
PC (fizički kontakt)zamijenio je ravnu površinu blago konveksnom kupolom 1980-ih. Zakrivljenost je koncentrisala pritisak na jezgru vlakna, primoravajući dve staklene površine u direktan kontakt. Povratni gubitak je poboljšan na oko -40 dB. PC je postao podrazumevano uključenrani tipovi SC, FC i ST konektora, ali veliki radijus kupole je i dalje ostavljao široku kontaktnu mrlju koja je tolerirala nesavršenosti. I dalje ćete pronaći PC poliranje na zastarjeloj telekom opremi - koja radi, ali je najslabiji od ova tri i rijetko je specificiran za nove verzije.
UPC (Ultra fizički kontakt)nije novi dizajn već bolji proces poliranja primijenjen na istu kupolu. Produženi ciklus poliranja proizvodi finiju završnu obradu površine i manji radijus zakrivljenosti, što preciznije pritiska jezgre vlakana. Gubitak povrata dostiže -50 dB ili bolje - desetostruko-poboljšanje u odnosu na PC. Ovo je radni konj. Plavog tijelaLC UPC jedno-modski patch kablovinalaze se u gotovo svim data centrima, poslovnim regalima i metro DWDM polici u proizvodnji danas. Ako niko nije drugačije naveo, šanse su da su vaši konektori UPC. Jedno upozorenje: ponovljeni ciklusi parenja mogu izgrebati kupolu i degradirati povratne gubitke tokom vremena, tako da inspekcija i čišćenje prije svakog povezivanja nisu opcioni - to je ono što održava UPC performanse na nominalnim specifikacijama.
APC (fizički kontakt pod uglom)ima fundamentalno drugačiji pristup. Umjesto okomite kupole, čeona strana ferule je polirana pod uglom od 8- stepeni. Reflektirana svjetlost više ne putuje niz jezgro -, već izlazi u omotač vlakana i raspršuje se. Nema efekta ogledala. Povratni gubitak dostiže -60 dB ili bolje, što je 0,0001% reflektovane snage. APC zaslužuje dublji pogled jer se ponaša dovoljno različito od PC-a i UPC-a da garantuje sopstveni skup pravila - pokriveno u sledećem odeljku.
| Polish Type | Geometrija krajnjeg lica | Tipični povratni gubitak | Reflected Power | Insertion Loss | Status |
|---|---|---|---|---|---|
| Stan (naslijeđe) | Stan | -14 dB | ~4% | ~0,3 dB | Zastarelo |
| PC | Konveksna kupola, velikog radijusa | -40 dB | ~0.01% | ~0,3 dB | Naslijeđe, rijetko u novim instalacijama |
| UPC | Konveksna kupola, uskog radijusa | -50 dB | ~0.001% | ~0,2 dB | Industrijski standard za digitalne veze |
| APC | Površina pod uglom od 8 stepeni | -60 dB+ | ~0.0001% | ~0,2 dB | Potrebno za PON, RF, analogni |
Decibeli su logaritamski, tako da su praznine u ovoj tabeli mnogo šire nego što izgledaju. Skok sa -40 dB (PC) na -60 dB (APC) nije "50% bolji" - to je 100x smanjenje reflektovane snage.
Zašto je APC važniji nego što sugeriraju brojke
Specifikacije od -60 dB su impresivne na papiru, ali prava prednost APC-a se pokazuje u specifičnom scenariju implementacije koji UPC loše podnosi: neusklađeni portovi.

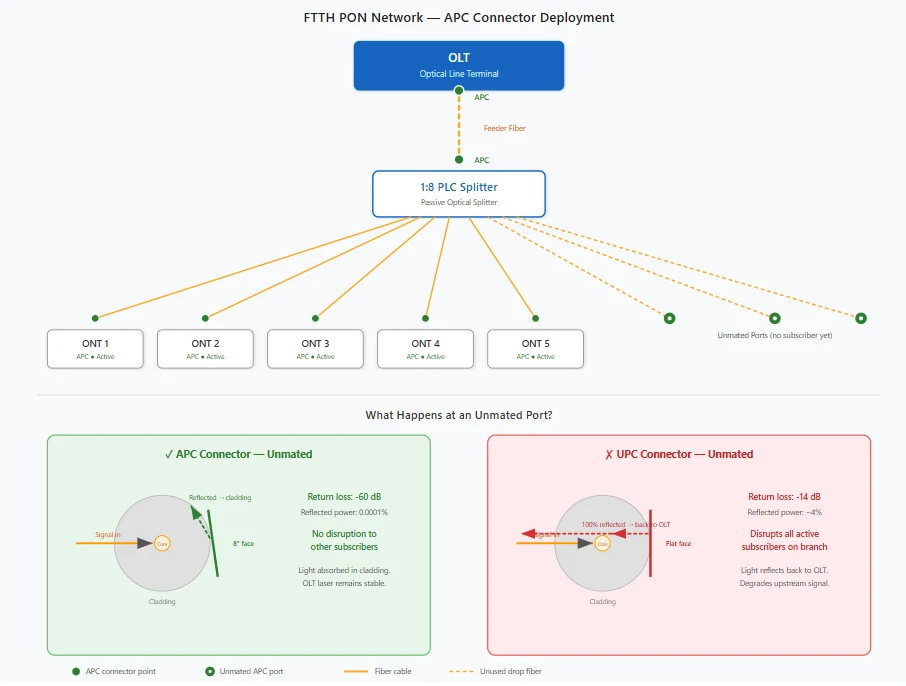

U FTTH mrežama koristePLC optički razdjelnici, priključci za pretplatnike često ostaju mračni tokom početnog uvođenja - domovi još nisu povezani. Svaki nepovezani UPC konektor na tom razdjelniku djeluje kao ogledalo, odbijajući svu upadnu svjetlost ravno nazad prema terminalu optičke linije. Pomnožite to na osam ili šesnaest otvorenih portova i kumulativna povratna refleksija može poremetiti aktivne pretplatnike koji dijele istu granu razdjelnika. Kod APC-a, nepovezani portovi nisu -problem. Ugaoni prsten odbija svjetlost u oblogu bez obzira da li je prisutno drugo vlakno ili ne. Ovo jedinstveno ponašanje je razlog zašto GPON, XGS-PON i 50G-PON standardi nalažu APC u cijeloj optičkoj distributivnoj mreži.
Osim PON-a, APC je standard za CATV i RF video preklapanje, distribuirane antenske sisteme, dvosmjerne WDM,-pojačane optičke lance velike snage i koherentnu optiku koja koristi PAM4 ili 16QAM modulaciju - bilo koji sistem gdje reflektirana energija ponovno-ulazi u lasersku šupljinu koja može uzrokovati štetu.
Jedno važno ograničenje: APC poliranje je samo jedno-način rada. Multimode sistemi (OM3, OM4, OM5) su daleko manje osjetljivi na povratnu refleksiju i standardiziraju se na UPC ili PC-u. Ako vaš projekat koristi višemodnu vlaknu, APC nije primjenjiv.
Kako prepoznati PC, UPC i APC konektore na terenu
Pogrešno identificiranje poliranja konektora dovodi do neusklađenih veza, neuspjelih veza i oštećenih ferrula. Evo kako ih razlikovati koristeći četiri metode, od najbržih do najpouzdanijih.
1. Boja kućišta konektora
Najbrža provera. Konvencija boja u industriji je:
| Polish Type | Boja jednog{0}}načina | Multimode Color |
|---|---|---|
| PC | Plava (starija oprema) ili bež | bež (OM1/OM2) |
| UPC | Plava | Aqua (OM3), Magenta (OM4/OM5) |
| APC | Zeleno | N/A (samo jedan{0}}način) |
Zelena znači APC - uvijek. Plava znači UPC u jednom- načinu rada ili PC na starijoj opremi. Multimode konektori prate boju vlakana (aqua, magenta, bež). Podudaranjeoptički adapterili pregrada će imati istu boju, tako da zeleni adapter prihvata samo zelene konektore.
2. Odštampane oznake
Većina fabrički{0}}završenih patch kablova ifiber optički pigtailsodštampajte vrstu poliranja direktno na telo konektora ili na omotač kabla blizu konektora. Potražite tekst poput "LC/UPC", "SC/APC" ili "FC/PC." Ako na etiketi piše samo "LC" ili "SC" bez oznake za poliranje, gotovo je sigurno da proizvođači UPC - tretiraju UPC kao zadanu i ponekad izostavljaju oznaku.
3. Završna strana ferule ispod optičkog nišana
Ovo je konačna metoda identifikacije. Pod opsegom vlakana od 200x ili 400x, UPC ili PC ferrula pokazuje kružno, centrirano jezgro vlakana sa uzorkom refleksije koji je centriran na jezgru - površina je okomita na posmatrača. APC ferrula izgleda vidljivo drugačije: uzorak refleksije je pomjeren jer ugao od 8-stepeni pomiče povratnu svjetlost izvan centra. Uz malo vježbe, razlika je odmah očigledna. Ako redovno pregledavate konektore, počet ćete prepoznavati krajnje strane APC-a na prvi pogled.
4. Fizički osjećaj tokom parenja
APC konektori sa kućištem sa ključem (kao SC/APC) imaju širinu ključa koja se razlikuje od SC/UPC, što otežava fizički umetanje u pogrešan adapter. LC konektori nemaju ovaj mehanički ključ, tako da LC/APC može biti umetnut u LC/UPC adapter - zbog čega je provjera boje i etikete bitna prije nego što bilo šta ugurate.
Šta se dešava kada spojite APC sa UPC-om
Ovo zaslužuje posebnu pažnju jer posljedice nisu teorijske. Kada zeleni APC konektor uđe u plavi UPC adapter - ili obrnuto -, krajnji dio pod uglom se susreće s ravnom kupolom. Dvije površine dodiruju se samo na tankom komadu kontakta, stvarajući masivni zračni razmak preko većeg dijela jezgre vlakna. Gubici pri ubacivanju nastaju znatno iznad 1 dB. Gubitak povrata pada. A pritisak izvan{8}}osovine brusi se u obje površine prstena, ostavljajući ogrebotine koje se ne mogu očistiti.
Oštećeni prstenovi se obično ne mogu ponovo-polirati - konektor ili pigtail moraju biti odrezani i zamijenjeni. Jedan neusklađeni par tokom kasno-noćnog perioda održavanja može prerasti u višesatni prekid rada. Prevencija je jednostavna: provjerite boju, pročitajte etiketu, nikada ne forsirajte vezu koja je pogrešna.
Odabir pravog laka za konektore za vašu primjenu
PC konektori su napustili uobičajenu upotrebu. Ako ih vaša ustanova još uvijek koristi na zastarjeloj telekom opremi, zamjenakonektori za optička vlaknasu dostupni, ali zamjena na UPC tokom sljedećeg perioda održavanja je jeftina nadogradnja.
UPC pokriva najširi spektar aplikacija. Enterprise LAN, interkonekcije centara podataka, metro Ethernet, DWDM transport - sve digitalno gdje budžet povratnih gubitaka dozvoljava -50 dB. Delovi su jeftini, ekosistem je zreo, a performanse su dokazane.
APC je pravi poziv kada povratna refleksija pokreće performanse sistema: FTTx pasivne optičke mreže, CATV/RF preklapanje, DAS, WDM, koherentna optika i bilo koja arhitektura koja prolazi kroz optičke razdjelnike s potencijalno nepovezanim portovima. Premijska cijena se kreće oko 10 do 30 posto u odnosu na ekvivalentne UPC dijelove. Za FTTH terenske instalacije,SC APC brzi konektoridodatno smanjite tu cijenu-po-spuštanju eliminacijom epoksida i poliranja - tehničar može prekinuti pad kabla za manje od minute.
Koji god lak da odaberete, nikada nemojte miješati APC sa UPC na mjestu parenja. Ako mreža prelazi između tipova poliranja, primopredaja se mora dogoditi na medijskom pretvaraču, razdjelniku ili ONU -, a ne preko adaptera.
Čišćenje i održavanje
Pitajte bilo kog tehničara za vlakna šta ubija performanse konektora i odgovor je prljavština. Čestica na prednjoj strani ferule može povećati gubitak umetanja za preko 1 dB i povratni gubitak olupine. Pregledajte svaku krajnju stranu na 200x ili 400x sa optičkim niskom prije spajanja. Prvo suvo čišćenje kaseta. Ako kontaminacija preživi, navlažite-a zatim-osušite IPA-om. Preskočite komprimirani zrak - on gura čestice u vrh ferule umjesto da ih čisti.
UPC konektori degradiraju brže u ponovljenim ciklusima parenja nego APC, tako da ako UPC veza pokaže gubitak puzanja tokom rutinskog testiranja, uzrok može biti istrošen ferrula. APC ferrule bolje izdržavaju cikluse ponovnog povezivanja, ali i dalje zahtijevaju istu disciplinu čišćenja-prije-mate. Za PON veze bazirane na APC{4}}u, dodajte mjerenje povratnog gubitka na svoju kontrolnu listu - samo mjerač snage neće uhvatiti konektor sa lošim performansama poliranja pod uglom.
Kamo ide konektor poljske tehnologije
50G-PON i koherentna optika u metro/pristupnim mrežama dodatno pooštravaju-tolerancije refleksije. APC je sve više zadani za bilo koju-brzinu jednostrukog-veza koristeći naprednu modulaciju. Automatsko poliranje i interferometrijska inspekcija zatvorili su jaz između APC-a i UPC-a - ono što ostaje je prednost povratnog gubitka, a to je fizika: ugao od 8 stepeni je strukturna ivica koju ne može ponoviti ravno poliranje.
Zaključak: UPC za digitalno, APC za sve što je{0}}osjetljivo na refleksiju. Uskladite tipove poliranja od kraja do kraja, održavajte ferule čistima, a konektori rješavaju ostalo.
Često postavljana pitanja
P: Mogu li koristiti UPC spojni kabel na opremi s oznakom "APC" - ili obrnuto?
O: Ne. Čak i ako konektor mehanički stane, kontakt pod uglom od-na-ravni kontakt uzrokuje velike gubitke i oštećuje oba ferula. Oprema označena APC zahtijeva APC patch kablove - koji ne zamjenjuju UPC. Cijena dva oštećena konektora i kamionske rolne daleko premašuje razliku u cijeni.
P: Moj projekat koristi OM4 višemodno vlakno. Trebam li navesti APC?
O: Ne. APC je jedno-poliranje. Multimode sistemi su inherentno manje osjetljivi na refleksiju pozadi, a industrija je standardizirala na UPC (ili PC na starijoj opremi) za sve multimode klase. Odredite UPC za OM3, OM4 i OM5 aplikacije.
P: Koliko puta se UPC konektor može spojiti prije nego što ga treba zamijeniti?
O: Većina proizvođača ocjenjuje UPC konektore za 500 do 1000 ciklusa parenja pod odgovarajućim uvjetima čišćenja. U praksi, broj uvelike zavisi od discipline rukovanja. Konektor koji se pregleda i očisti prije svakog parenja može trajati duže od 1000 ciklusa. Onaj koji se ukopča u utičnicu može pokazati degradirani povratni gubitak nakon samo nekoliko desetina korištenja. APC konektori generalno tolerišu više ciklusa parenja jer je nagnuta površina manje podložna tipu habanja vrha koji doživljavaju ravne kupole.
