U implementaciji FTTH, izbor između brzog optičkog konektora i spajanja fuzijom svodi se na to gdje u mreži završavate, koliko padova treba da aktivira vaša posada dnevno i da li će taj spoj sjediti u zatvorenom prostoru ili će se peći u zračnom zatvaraču sljedećih petnaest godina. Brzi konektori dovode tehničara da uđe i izađe iz pretplatničkih prostorija za manje od jednog minuta po terminaciji. Fusion spajanje stvara trajnu vezu stakla-na-staklo koju ništa osim rovokopača neće ometati. Većina operatera na kraju koristi oba -, ali znanje tačno gdje povući tu liniju je ono što razdvaja čisto, profitabilno uvođenje od onog koji godinama generiše kamione.

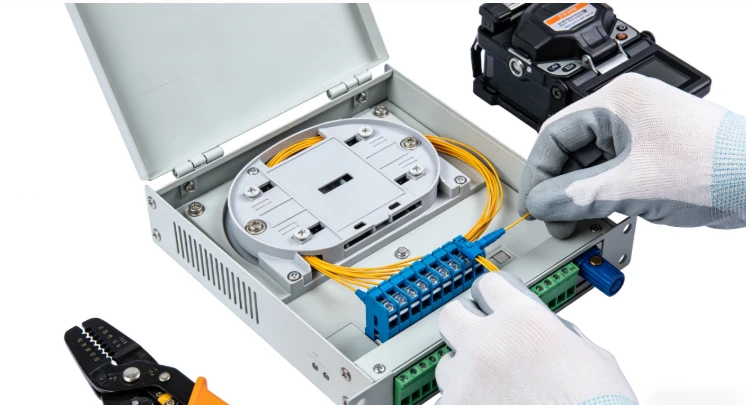

Šta je brzi konektor u FTTH?

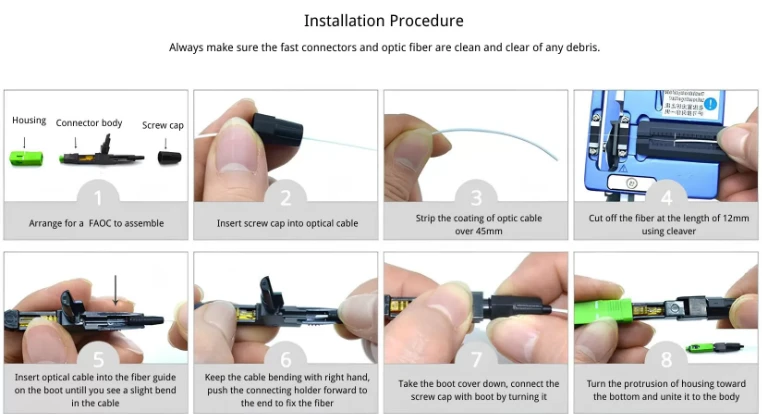

Brzi konektor - koji se također naziva terenski-konektor koji se može instalirati ili mehanički spojni konektor - je unaprijed-polirani završni uređaj sa kratkim vlaknom i keramičkim ferulom koji je već postavljen unutar kućišta. Tehničar skida i cepa ulazni kabl, gura golo vlakno u mehanizam za poravnanje V-žljeba i pričvršćuje ga na fabrički stub. Gel za usklađivanje indeksa-premošćuje mikroskopski vazdušni jaz između dva kraja vlakana, zadržavajući Fresnelovu refleksiju i gubitak umetanja unutar specifikacije.
Čitav proces traje otprilike 30 do 60 sekundi nakon što tehničar smanji ritam. Nema struje, nema uređaja za spajanje, nema termoskupljajuće pećnice. Abrzi optički konektor SCsa UPC poliranjem tipično mjeri oko 0,2 dB gubitak umetanja i povratni gubitak iznad 50 dB. APC varijanta gura povratne gubitke preko 60 dB - i ta razlika je važnija nego što većina specifikacija navodi, jer su PON arhitekture osjetljive na povratnu-odrazu na OLT prijemniku. Prema našem iskustvu isporučivanja konektora u GPON i XGS-PON projekte, SC/APC je ono za čim instalateri po defaultu traže na kraju pretplatnika. UPC se uglavnom pojavljuje u tački{9}}to-tačkama Ethernet padovima ili naslijeđenim instalacijama gdje je postojeća infrastruktura izgrađena oko UPC adaptera.
Za ekipe koje rukuju velikim-posljednjim-aktivacijama - stambenih blokova, kampusa, ruralnih FTTH gdje sam kamion košta više od konektora - brzi konektori pomiču usko grlo od opreme do čiste radne snage.
Kako Fusion spajanje funkcionira i zašto još uvijek posjeduje kičmu
Fusion spajanje trajno spaja dva gola kraja vlakana topljenjem zajedno u električnom luku. Precizni sekač proizvodi ravnu čeonu površinu, a motori za poravnanje uređaja za spajanje dovode dva jezgra u sub-mikronsku registraciju prije nego što se luk zapali. Rezultat je kontinuirana staza stakla sa gubitkom umetanja koji je rutinski ispod 0,05 dB i povratnim gubitkom koji prelazi 60 dB.
Taj nivo performansi nije približan onome što bilo koja mehanička metoda može dosledno isporučiti. U magistralnim linijama, napojnim kablovima i backhaul segmentima gdje se svaki deseti dio decibela spaja na desetine tačaka spajanja, spajanje fuzijom je jedina ozbiljna opcija. Sam spoj je fizički čvrst - kada se jednom zaštiti termoskupljajućim rukavom unutar zapečaćenog zatvarača, fuzioni spoj podnosi vlagu, termičke cikluse i vibracije bez degradacije.
Režije su ipak stvarne. Fusion spojnica za{1}}poravnanje, visoko{2}}precizni sekač i komplet za pripremu zajedno koštaju od nekoliko hiljada do preko deset hiljada dolara. Svako spajanje traje dvije do četiri minute uključujući pripremu i zaštitu, a za spajanje je potrebna napunjena baterija ili AC napajanje. Također vam je potrebna čista, stabilna površina za rad na - koja nije uvijek dostupna na motki ili u skučenoj rupi.
Optičke performanse: gdje je jaz bitan, a gdje nije
Većina članaka za usporedbu poredaju brojeve gubitaka umetanja jedan pored drugog i tu se zaustavljaju. Realnost je slojevitija.
Fusion spajanje konstantno pada ispod 0,05 dB po spoju; Dobro-održavana oprema često pada na 0,02 dB na singlemode. Brzi konektori su između 0,2 i 0,3 dB u normalnim terenskim uslovima. Na jednom padu pretplatnika sa jednom ili dvije terminacijske tačke, ta razlika - od oko 0,15 do 0,25 dB - skoro nikada ne ugrožava usklađenost budžeta veze. GPON klasa B+ dozvoljava do 28 dB ukupnog gubitka putanje između OLT-a i ONT-a. Kabl za stanovanje obično čini mali dio tog budžeta, tako da je doprinos konektora prilično unutar margine.
Gubitak povrata je kada je odabir tipa konektora važniji od metode završetka.SC APC brzi konektoripostići povratni gubitak iznad 60 dB, što je dovoljno za GPON i XGS{1}}PON. UPC varijante imaju oko 50 dB - dobro za podatke-samo Ethernet, ali potencijalni problem ako postoji analogni CATV preklop (RF preko stakla) na istom vlaknu. Ovo je jedna od najčešćih grešaka u nabavci koje vidimo: instalater grabi UPC konektore jer su jeftiniji po kutiji, a zatim pogađa povratne-neuspjele greške tokom testiranja prihvatanja na mreži koja prenosi video. Ako vaša mreža pokreće bilo koji oblik PON-a, zadano na APC i izbjegavajte povratni poziv.
Veća razlika u performansama se pojavljuje tokom vremena, a ne prvog dana. Fusion spoj je staklo spojeno sa staklom - bez gela, bez stezaljke, bez pokretnih dijelova. Brzi konektor zavisi od gela za usklađivanje indeksa- koji se može polako degradirati tokom godina termičkog ciklusa, i mehanizma V- žljebova koji se može pomjerati pod ponovljenim vibracijama. Unutar pretplatničkog doma ili zatvorene terminalne kutije za optička vlakna, ta degradacija je minimalna. U otvorenom zračnom zatvaranju ili negrijanom uličnom ormariću, spajanje fuzijom drži mjerljivu ivicu pouzdanosti u periodu od pet-do-deset-godišnjih servisnih perioda.
Cijena: Četiri sloja, a ne jedan broj
Upoređujući jediničnu cijenu brzog konektora sa potrošnim troškovima fuzionog spoja, promašuje se veći dio slike. Pravo poređenje ide kroz četiri sloja: kapitalna oprema, potrošni materijal, radno vrijeme i dugotrajno-održavanje.
Brzi konektori ne zahtijevaju gotovo nikakav kapital. Sekač, skidač, alkoholne maramice i kutija konektora - cijeli komplet stane u torbicu za pojas. Svaki konektor košta više po jedinici od termoskupljajućeg spojnog rukava, ali vrijeme rada po završetku je dramatično manje. U-stambenim FTTH zgradama velikog obima gdje tehničar aktivira 15 do 25 kapi dnevno, ušteda rada preplavljuje veći trošak potrošnog materijala. Vidjeli smo da su projektni menadžeri skratili vremenske rokove aktivacije za 30 do 40 posto jednostavnim prebacivanjem prekida pretplatnika sa spajanja spojeva sa pigtailom na brzi konektor - ne zato što je konektor bolji u apsolutnom smislu, već zato što uklanja podešavanje spojnice, upravljanje trayom i ovisnost o energiji od posljednje milje.
Fuzijsko spajanje preokreće ekonomiju. Unaprijed trošak opreme je značajan, ali po-trošak potrošnog materijala za spajanje je zanemarljiv. Za operatere koji spajaju stotine vlakana u centralnoj kancelariji, distributivnom čvorištu ili zatvaranju spoja, cijena po spoju pada znatno ispod teritorije brzog-konektora. Svaki spoj također ne zahtijeva praćenje-nastavak - bez ponovnog-okidanja, bez zamjene gela, bez čišćenja.
Tokom deset-godišnjeg životnog ciklusa mreže, spajanje fuzije obično pobjeđuje u segmentima okosnice i distribucije na ukupnim troškovima vlasništva. Brzi konektori obično pobjeđuju u segmentima pristupa i ispuštanja. Operateri koji vode najteže projekte koriste oba - i promišljaju koja metoda gdje ide.
Usklađivanje metode sa segmentom mreže
Ovdje se generički savjeti raspadaju. "Koristite brze konektore za ispuštanje i fuziju za kičmu" je tačno kao prva aproksimacija, ali prave odluke se dešavaju na granicama.
Brzi konektori su jasan izbor za unutarnje pretplatničke terminacije. Tehničar uklanja kabl za ispuštanje, završava ga, uključuje u ONT ili zidnu utičnicu, potvrđuje svjetlo pomoću VFL-a i prelazi na sljedeću jedinicu. Nema uređaja za spajanje za raspakivanje, nema nosača za spajanje za usmjeravanje, nije potrebna struja. U MDU buildovima gdje desetine jedinica idu uživo u jednoj posjeti, to se po-brzini po jedinici pretvara u ozbiljnu kompresiju vremenske linije projekta. Obično preporučujemo brze konektore za bilo koju terminalnu tačku koja je zatvorena, zaštićena od vremenskih prilika i gdje nivo vještina instalatera može varirati - što, iskreno, opisuje većinu posla-na strani pretplatnika.
Fusion spajanje pripada tačkama agregacije. Zatvarači za spajanje na mjestima gdje napojni kablovi izlaze na distribuciju, gdje ormarićifiber optički pigtailspovežite izlaze razdjelnika na patch panele, svaki vanjski spoj za koji se očekuje da će preživjeti bez održavanja godinama. Veći trošak rada po-spajanju opravdan je trajnim performansama otpornim na vremenske uvjete.
Siva zona je distribucija-do-prijelaza - gdje kabl napušta ulični ormar ili ulazni terminal u zgradi i vodi do pretplatnika. Ako je ta krajnja tačka zapečaćena unutar odgovarajućeg kućišta i kabl je unapred-isječen na dužinu, brzi konektor radi. Ako se radi o zračnoj slavini, izloženom postolju ili lokaciji s poznatim temperaturnim ekstremima, fuzijsko spajanje je sigurnija opklada. Imali smo klijente na Bliskom istoku i u sub-saharskoj Africi koji su prijavili bržu-od-očekivanu degradaciju gela u brzim konektorima izloženim stalnim visokim temperaturama okoline - nije katastrofalan kvar, ali dovoljan gubitak gubitka da izazove posjete održavanja. U tim okruženjima, smanjenje ukupnog broja spojevaunaprijed-povezani sklopovije često pametniji od rasprave o konektoru u odnosu na spajanje na svakoj pojedinačnoj terminalnoj tački.
Hitna restauracija je još jedan scenarij u kojem brzi konektori zarađuju na svom opstanku. Kada se kabl iseče i servis treba da se vrati u roku od nekoliko sati, tehničar može odmah da uspostavi vezu sa brzim konektorima, a zatim da zakaže trajno spajanje fuzije za sledeći period održavanja. Ovaj postupni pristup - brzi konektor sada, fuzioni spoj kasnije - je standardna praksa među pružaocima usluga koji prate srednje vrijeme za popravku.
Faktor vještina koji specifikacije ne pokazuju
Brza instalacija konektora zahtijeva osnovnu traku za rukovanje vlaknima -, čistu, zacijepljenu na dužinu, zaključanu u tijelo konektora. Većina tehničara daje prihvatljive rezultate nakon nekoliko sati praktične-treninga. Najčešći način kvara je loše cijepanje ili kontaminacija na krajnjoj strani vlakna, a oba se odmah pojavljuju na VFL provjeri. Kada brzi završetak konektora ne uspije, popravak je jednostavan: izvucite vlakno, ponovo-iscijepite, ponovo-umetnite.
Fusion spajanje traži više. Tehničar treba pripremiti vlakno u čvršćim tolerancijama, upravljati i održavati uređaj za spajanje (uključujući zamjenu elektroda i kalibraciju), upravljati ladicama za spajanje unutar kućišta bez narušavanja radijusa savijanja i pročitati procjenu gubitaka uređaja za spajanje kako bi uhvatio loše spojeve prije zatvaranja. Obuka traje danima; stvarna stručnost se izgrađuje sedmicama terenskog rada. Na tržištima na kojima su obučeni radnici za spajanje oskudni - i koja uključuju dijelove Latinske Amerike, Sub{4}}saharske Afrike i jugoistočne Azije -, usko grlo kvalifikovane-radne snage može ograničiti brzinu implementacije više nego dostupnost opreme.
Ovo je stvarni faktor u planiranju projekta, a ne fusnota. Ako vaš vremenski okvir implementacije zavisi od aktiviranja 500 pretplatnika mjesečno i imate samo dva obučena splicera u osoblju, guranje svakog prekida kroz fuziju predstavlja problem zakazivanja. Brzi konektori na kraju pretplatnika vam omogućavaju da rasporedite veću, manje specijalizovanu ekipu za posljednju milju, dok se vaši spliceri fokusiraju na posao koji zapravo zahtijeva njihovu vještinu - zatvaranja, ormara i zglobova okosnica.
Trajnost: Udobnost u zatvorenom u odnosu na kaznu na otvorenom
Fusion spoj zaštićen unutar zapečaćenog zatvarača je u suštini imun na degradaciju okoline. Staklena veza ne korodira, ne upija vlagu, niti optički povlači. Podaci sa terena velikih telekomunikacijskih kompanija konzistentno izvještavaju o stopi kvarova fuzionog spajanja ispod 0,1% tokom deset-godišnjih perioda.
Brzi konektori dobro se drže u zatvorenom prostoru iu zaštićenim vanjskim kućištima. Unutar pretplatničkog prostora, zapečaćene zidne utičnice ili pravilno zaptivene priključne kutije, konektor je izložen minimalnom naprezanju i može trajati puni vijek trajanja mreže. Rizik se pojavljuje na izloženim vanjskim pozicijama - vazdušnim zatvaračima, negrijanim postoljima, kućištima za slavine montiranim na pramen- - gdje se indeks-odgovarajući gelovi smrzavaju-cikliranje odmrzavanja i V-stezaljka s žljebovima} može izazvati vibracije{8}. Poboljšane formulacije gela i hermetički zatvorena kućišta suzili su ovaj jaz u posljednjih nekoliko godina, ali opće pravilo i dalje vrijedi: ako je krajnja točka na otvorenom i nije pouzdano zatvorena, spojite je fuzijom.
Brzi konektor naspram Fusion Spajanja: Poređenje specifikacija
| Parametar | Brzi konektor (SC) | Fusion Splice |
|---|---|---|
| Tipični gubitak pri umetanju | 0,2 dB (UPC) / 0,3 dB (APC) | < 0.05 dB |
| Povratni gubitak | >50 dB (UPC) / > 60 dB (APC) | >60 dB |
| Vrijeme instalacije | 30–60 sekundi | 2–4 minute |
| Potrebna oprema | Striper, sekač, maramice | Fusion splicer, sjekač, izvor napajanja |
| Capital Cost | Minimalno (ispod 200 USD za cijeli komplet) | $3,000–$15,000+ |
| Ponovno{0}}ukidanje | Da | ne (trajno) |
| Best Fit | Kapi za zatvorene prostore, aktivacija MDU-a, hitna restauracija | Kičma, zatvarači, vanjski trajni zglobovi |
| Dugotrajno{0}}održavanje | Možda će biti potrebna inspekcija u teškim okruženjima | Bez održavanja- |
Za operatere koji grade ili proširuju FTTH infrastrukturu, odluka nije koju metodu odabrati -, već je mjesto gdje u mreži svaka metoda pripada. Ispravna granica održava optičke performanse solidnim, troškove instalacije pod kontrolom i glavobolje održavanja na minimumu. Bilo da ste izvorkonektori za optička vlaknaza veliko-uvođenje ili odabirpigtails za završetak nosača spojevau distributivnom ormanu, prava komponenta na svakom sloju je ono što razdvaja mrežu koja prolazi testiranje prihvatljivosti od one koja ostaje pouzdana u desetoj godini.
Često postavljana pitanja
P: Može li brzi konektor proći test prihvatanja na FTTH pad u zatvorenom?
O: Da, rutinski. Pravilno instaliran SC/APC brzi konektor koji ima 0,3 dB ili manje i povratni gubitak iznad 60 dB će proći standardne kriterijume prihvatanja GPON-a. Ključ je u kvalitetu cijepanja i čistoći vlakana - većina kvarova na terenu dolazi do kontaminirane prednje strane ili uglog cijepanja, a ne samog konektora. Ako vaši tehničari provjeravaju svaki završetak sa VFL prije zatvaranja posla, stopa prolaznosti iznad 95% iz prvog pokušaja je realna.
P: Kada rizik ponovnog prekida rada nadmašuje uštedu rada brzih konektora?
O: Kada je krajnja tačka na otvorenom, nezapečaćena i očekuje se da će trajati više od pet godina bez posete održavanja. U tom scenariju, rad koji uštedite na početnoj instalaciji biva pojeden od strane kamiona kako bi ponovo-ukinuo konektor koji je odstupio od specifikacija zbog degradacije gela ili mehaničkog pomaka. Za vanjske trajne spojeve, matematika favorizira spajanje fuzijom čak i ako traje duže prvog dana.
P: Zašto većina instalatera PON-a podrazumevano koristi SC/APC umesto UPC na kraju pretplatnika?
O: Povratak{0}}odraz. GPON i XGS-PON koriste zajedničke nizvodne talasne dužine na stablu pasivnog razdjelnika, a reflektirana svjetlost može ometati OLT prijemnik. SC/APC-ov ugaoni prsten donosi povratni gubitak iznad 60 dB, što zadržava refleksije znatno ispod praga koji uzrokuje greške u bitu. UPC na oko 50 dB je u redu za veze od tačke -do-, ali može uzrokovati probleme u PON topologijama - posebno ako postoji RF video preklapanje na istom vlaknu. Razlika u cijeni između APC i UPC brzih konektora je dovoljno mala da zadani APC uklanja uobičajeni način kvara na terenu za zanemarljivu dodatnu potrošnju.
P: Da li se isplati kupiti Fusion Splicer za malog ISP-a sa manje od 1000 pretplatnika?
O: Zavisi od toga gdje se nalazi vaša potražnja za spajanjem. Ako je većina vašeg posla aktivacija pretplatnika (drop terminacija), brzi konektori to rješavaju ekonomičnije. Ali ako također gradite svoje vlastite kanale, održavate zatvarače za spajanje ili završavate pigtaile u razvodnim ormanima, uređaj za spajanje srednjeg{2}}skuplja se isplati u roku od godinu ili dvije kroz niže troškove po-spajanju i trajni kvalitet spoja. Uobičajeni pristup za male operatere je da preusmjeravaju spajanje okosnice izvođaču i zadrže brze konektore u kući-za rad pretplatnika - na taj način ne plaćate kapitalni trošak za spajanje dok ga vaš obim ne opravda.
P: Koja je najčešća greška pri instalaciji sa brzim konektorima?
O: Nedosljedna dužina cijepanja. Svaki model brzog konektora ima specificiranu dužinu golog vlakna - obično negdje između 10 i 15 mm u zavisnosti od proizvođača. Ako je rascjep prekratak, vlakno ne dopire do tvorničkog stuba i dobijate zračni razmak koji povećava gubitak umetanja. Ako je predugačak, vlakno se previše pritišće uz rub, potencijalno lomeći kraj i povećavajući povratni gubitak. Popravka je jednostavna: koristite mjerač dužine koji se isporučuje s konektorom, nemojte ga gledati i uvijek provjerite pomoću VFL prije nego što zatvorite posao.
