Diferencijalna analiza optičkih razvodnih okvira, priključnih kutija, razvodnih kutija i ODF okvira
Ova četiri imaju slične karakteristike, koje se uglavnom ogledaju u njihovim osnovnim funkcijama:
1. Fiksiranje i zaštita
Nakon što je optički kabel spojen sa repnim kabelom, može mehanički popraviti vanjski omotač kabela, instalirati zaštitu žice za uzemljenje i grupirati krajeve i vlakna radi zaštite kako bi se osiguralo da kabel i jezgra nisu oštećeni.
2. Funkcija dodjele
Umetnite konektor na repu kabla u adapter da biste postigli vezu optičke putanje sa optičkim konektorom na drugoj strani adaptera. Adapter i konektor moraju zadovoljiti zahtjeve za fleksibilno uključivanje i isključivanje, a optička putanja bi trebala imati mogućnost slobodnog podešavanja i testiranja.
3. Funkcija zavarivanja
Oni mogu spojiti optička vlakna u optičkom kablu sa repnim kablom, namotati i pohraniti višak optičkih vlakana, te zaštititi spoj za spajanje.
4. Funkcija skladištenja
Oni mogu smjestiti različite unakrsno povezane optičke kablove između regala, osiguravajući da se kabeli mogu skladištiti na uredan i uredan način. Unutrašnjost optičkog razvodnog okvira mora biti dizajnirana s dovoljno prostora i razumnim metodama, tako da se vodovi optičkih kablova mogu jasno usmjeriti, lako podesiti i zadovoljiti minimalne zahtjeve radijusa savijanja.
Karakteristike diferencijacije ove četiri uglavnom leže u njihovim različitim okruženjima primjene:

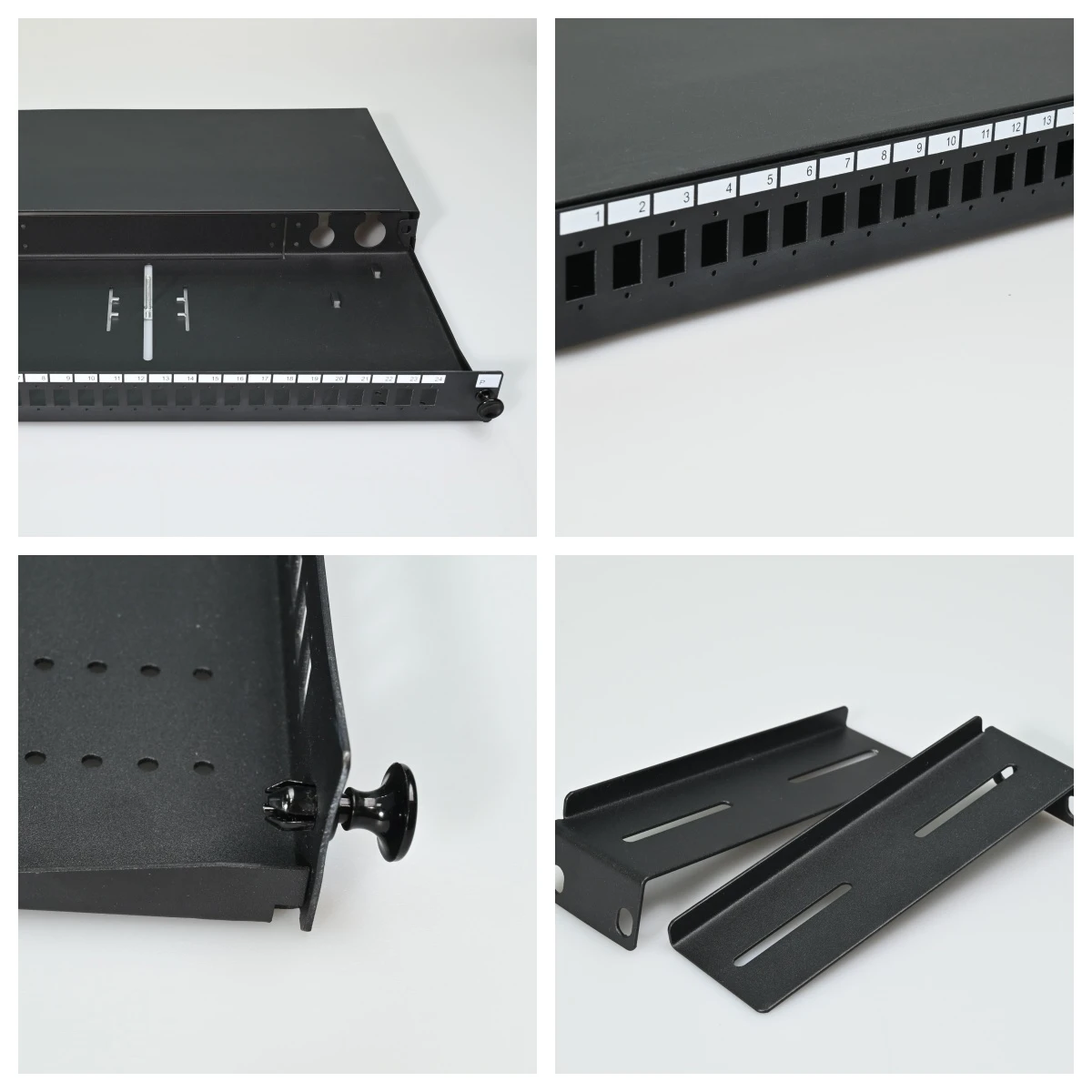

1. Okvir za distribuciju optičkih vlakana
Uglavnom se koristi za povezivanje vertikalnih okosnih i horizontalnih optičkih kablova, uglavnom je to 19-inčni rack sa visinom od 1U. Broj portova u optičkom distributivnom okviru je obično 24 ili 48. Pružaju relativno univerzalnu funkciju kabliranja, pogodnu za potrebe optičkog pristupa u različitim scenarijima kao što su centri podataka i komunikacijske bazne stanice.
2.Priključna kutija
Uglavnom pruža fuziono spajanje optičkih vlakana, fuziono spajanje optičkih vlakana i repnih vlakana i funkciju primopredaje optičkih konektora. Obično se koristi u situacijama kada optički kabl treba da se podeli na pojedinačna vlakna, kao što je pristupna tačka na strani korisnika u FTTH projektima. Često se postavlja na kraj horizontalnog optičkog kabla kao najbliži utikač-u tački terminalne opreme, sa maksimalno 8 ili 12 portova za jednostavnu instalaciju na zid ili radnu površinu
3. Fiber razvodna kutija
Interno opremljen terminalima za optičke kablove, jedinicama za zaštitu od fuzije i optičkim adapterima, koristi se za povezivanje kičmenih i distributivnih kablova na otvorenom, u hodnicima ili u zatvorenom prostoru. Broj portova je obično 24 ili 48, obično se nalaze u FTTH mrežama i uobičajena je mala kutija u hodnicima. Uzimajući u obzir potrebu za jednostavnom instalacijom, radom i održavanjem, kutije sa optičkim vlaknima mogu se prilagoditi po veličini i funkcionalnosti prema različitim scenarijima primjene i zahtjevima mreže.
4.ODF razvodni okvir
ODF stalci obično uključuju module za povezivanje optičkih vlakana, distribucijske jedinice, konektore i upravljačke utore, koji se koriste za distribuciju, povezivanje i upravljanje optičkim kablovima. ODF distributivni okvir je dizajniran posebno za optičke komunikacione sobe, sa širokim spektrom portova (12-1440 jezgri), pogodan za velike scenarije optičkih kablova kao što su centri podataka, komunikacione bazne stanice i integrisani kablovski sistemi.
općenito,optički razvodni okviri se uglavnom koriste za povezivanje i upravljanje optičkim kablovima, pružajući relativno univerzalne funkcije kabliranja; Priključne kutije su više fokusirane na razdvajanje optičkih kablova i fuziju optičkih vlakana, pogodne za specifične pristupne tačke; Distribucijske kutije sa vlaknima se uglavnom koriste za grananje, distribuciju i upravljanje distributivnim optičkim kablovima, koji se obično nalaze u FTTH mrežama; ODF distributivni okviri su više fokusirani na distribuciju, povezivanje i ukrštanje optičkih signala, sa vezama visoke{0}}gustine i mogućnostima upravljanja finim vlaknima.
Oni su u suštini nosači za spojnice, koji nisu direktno uključeni u proces prijenosa podataka, ali pružaju neophodnu podršku za različite lokacije prema specifičnim scenarijima aplikacije i zahtjevima konfiguracije porta. Kao ključna komponenta optičke komunikacione infrastrukture, oni igraju nezamjenjivu ulogu u osiguravanju stabilnosti mreže, poboljšanju efikasnosti prijenosa i zadovoljavanju različitih potreba aplikacija.
