Oklopljeni MPO/MTP patch kabl omota čeličnu-cijev ili kevlarom-ojačanu jaknu oko sklopa od više- vlakana kako bi preživjela opterećenja od gnječenja, izloženost glodarima i okruženja sa visokim-vibracijama. Standardni MPO trank kabl koristi lakšu dvostruku-konstrukciju omotača optimiziranu za čiste puteve centra podataka-kontrolisanih klimom. Odabir između njih ovisi o tome gdje će kabel živjeti, s koliko fizičkog zlostavljanja će se suočiti i da li vaš budžet veze može apsorbirati nešto veći gubitak umetanja zbog deblje konstrukcije oklopnog dizajna.
Zašto je ovo poređenje važno upravo sada
Arhitekte centara podataka koristile su se za jednostavan poziv: trank kablovi za kičmu, patch kablovi za kratke skokove unutar ormarića. Ta razlika i dalje postoji, ali fizičko okruženje oko optičke infrastrukture se promijenilo. Edge implementacije guraju MPO sklopove u fabričke podove, rudarske kontrolne sobe i vanjska 5G skloništa gdje bi standardni glavni kabl otkazao u roku od nekoliko mjeseci. U međuvremenu, operateri hiperskale koji pakuju hiljade 400G i 800G linkova u jednu dvoranu trebaju svaki deseti dio dB koji mogu uštedjeti -, što znači da obraćaju veliku pažnju na to da li oklopna jakna dodaje nepotrebno slabljenje na zaštićenom putu.
Pravo inženjersko pitanje nije koji je kabl "bolji". To je koji kabel odgovara mehaničkim i optičkim zahtjevima određenog segmenta veze.
Gdje svaka vrsta kabela pripada
Prije poređenja specifikacija, pomaže razmišljati u smislu scenarija implementacije. Okolina kabla -, a ne njegova lista karakteristika -, treba da vodi svaku odluku o odabiru. Svaki scenario ispod takođe označava mehaničke i optičke faktore koje biste trebali odmeriti, tako da je logika evaluacije ugrađena u kontekst, a ne na zasebnoj kontrolnoj listi.
Unutar klima{0}}kontroliranog ormara za podatkovni centar, standardni MPO trunk kablovi su pravi izbor. Okruženje je čisto, temperaturno-stabilno i fizički zaštićeno. Kablovi se ovdje suočavaju sa samo umjerenim vlačnim opterećenjem tokom instalacije, povremenim bočnim pritiskom susjednih kablova i vibracijama od HVAC-a. Dvoslojni omotač - unutrašnje aramidno pređe plus LSZH ili plenum{7}}spoljni omotač - sa svim tim se lako nosi dok ispunjava IEC 60794 i TIA{15}}568 mehaničke zahtjeve. Korišćenje oklopnih kablova u ovoj postavci povećava cenu, težinu i prečnik bez značajnog poboljšanja pouzdanosti. Magnetni kablovi sa 24 ili 48 vlakana efikasno povezuju slojeve kičme{16}}na-liste prekidača koristeći QSFP28 ili QSFP-DD optiku, a njihov manji vanjski prečnik od 3,0 mm omogućava jednostavno usmjeravanje kroz ladice za upravljanje kablovima visoke gustine.
{0}}Međuredove okosnice ispod podignutog poda zahtijevaju više razmišljanja. Moderan objekat sa zatvorenim nosačima kablova može se osloniti na standardne kanale. Ali starije zgrade sa otvorenim putevima ispod podignutih podnih pločica pričaju drugačiju priču - pješački promet, kolica i povremene aktivnosti glodara stvaraju opasnosti od prignječenja i abrazije za koje konstrukcija s dvostrukim plaštem nikada nije bila dizajnirana. Ako imate dokumentirane incidente sa štetočinama ili se vaši putevi dijele s teškom opremom, samo to opravdava oklopne MPO sklopove na segmentima kičme. Tačka odluke je ovdje jednostavna: pregledajte put, procijenite realne mehaničke prijetnje i pustite da vas fizički dokazi vode.
Industrijska i rubna okruženja ostavljaju malo prostora za debatu. Fabrički podovi izlažu kablove stalnim vibracijama od mašina. Rudničke kontrolne sobe uvode kontaminaciju česticama i ekstremne temperature. Vanjski 5G ormarići kruže kroz uslove zamrzavanja-odmrzavanja i izlaganje UV zračenju. Raspoređivanje na vojnim terenima kombinuje sve gore navedeno sa rizikom od udara. U ovim postavkama, radni opseg standardnog trank kabla od −20 stepeni do +60 stepeni i njegova otpornost na prignječenje od otprilike 100–200 N jednostavno su nedovoljni. Oklopni MPO patch kablovi, ocijenjeni od −40 stepeni do +75 stepena i sposobni da izdrže preko 1000 N sile bočnog prignječenja, ovdje nisu premium nadogradnja - već su osnovni zahtjev. Ako vaša veza prolazi kroz bilo koji prostor koji nema tradicionalnu zaštitu podatkovnog centra, oklopna opcija uklanja način kvara koji nijedna količina pažljivog upravljanja kablovima ne može u potpunosti eliminirati.

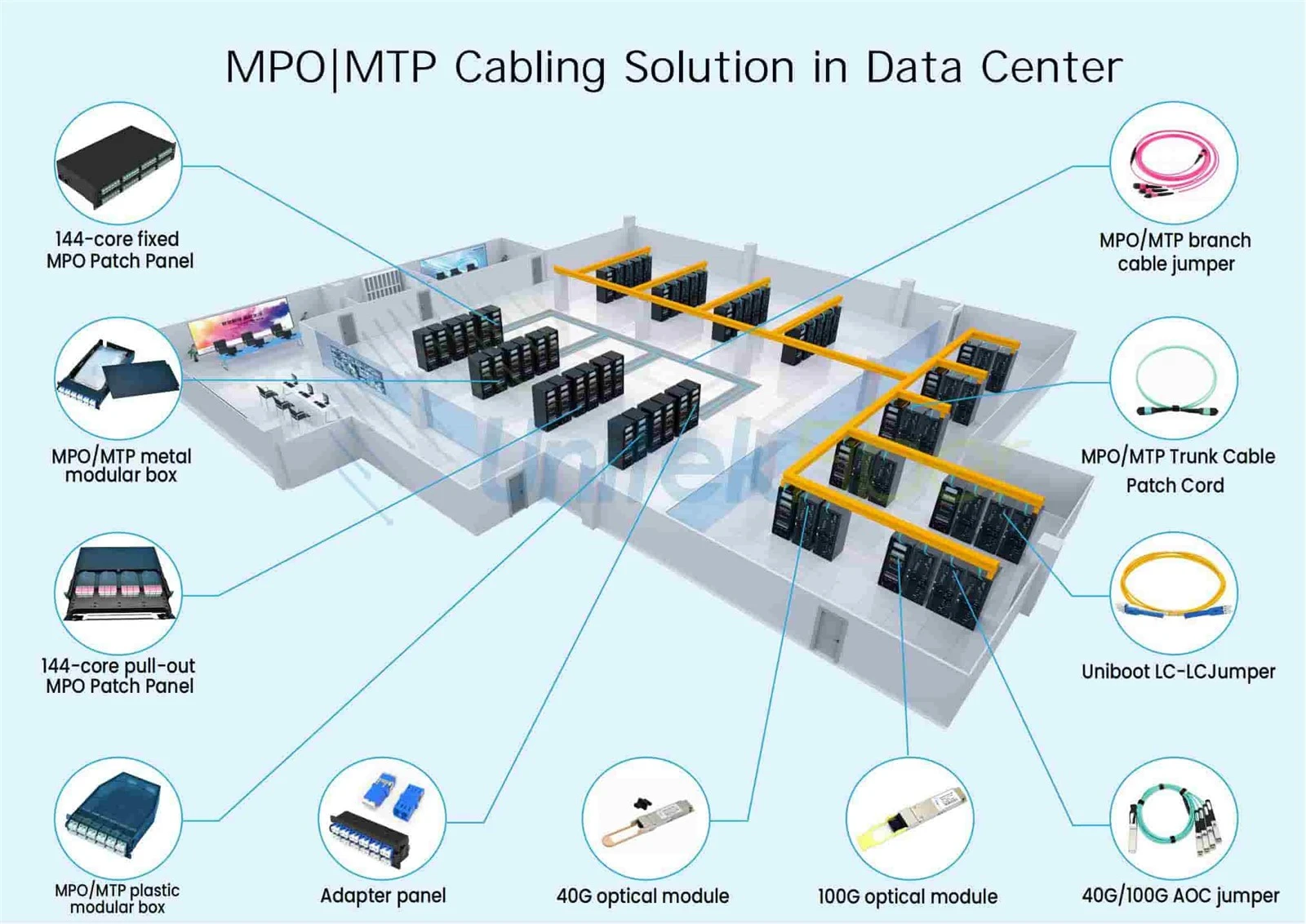

Kratki unakrsni-zakrpi za povezivanje unutar ormarića - obično ispod dva metra između kaseta, adapterskih panela i primopredajnika - favoriziraju standardMTP/MPO višemodni patch kablovi. Okruženje je potpuno zatvoreno, kabel se jedva rukuje nakon početne instalacije, a fleksibilnost je važnija od otpornosti na gnječenje. Oklopna krutost zapravo može djelovati protiv vas u uskim kućištima gdje je radijus savijanja na prvom mjestu.

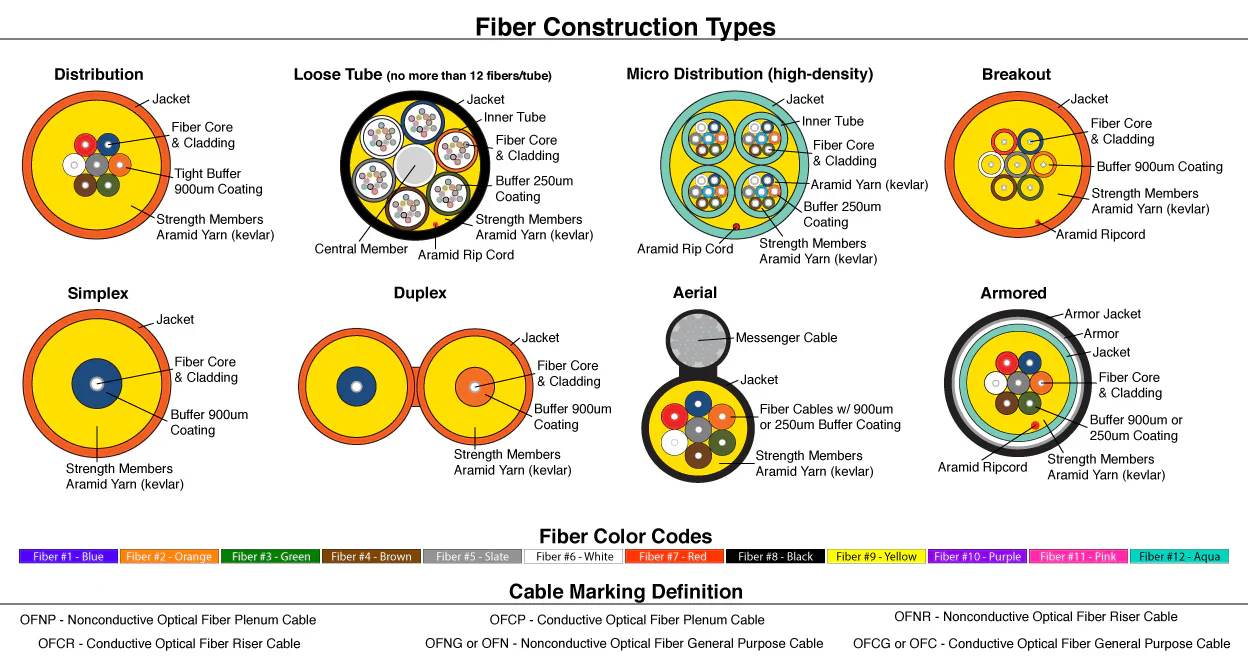

Šta je zapravo unutar svakog kabla
Standardni MPO trunk kabl obično spaja 12 do 144 vlakna unutar svog dvoslojnog omotača. TheMTP/MPO OM3 kabl za spajanje vlakanau standardnom obliku ima otprilike 3,0 mm vanjskog prečnika. Oba kraja su fabrički-završena preciznim-poliranim MT ferulama - 8, 12 ili 24 vlakna po konektoru - i svaki sklop se isporučuje sa pojedinačnim izvještajima o testiranju koji pokazuju gubitak umetanja po kanalu. Konstrukcija je namjerno minimalna: taman dovoljna zaštita za kontroliranu unutrašnju stazu, koja održava malu težinu i olakšava rukovanje u gustim nosačima kablova.
Oklopni MPO/MTP patch kablovi uvode valovitu čeličnu cijev ili prepleteni aluminijski oklop između snopa vlakana i vanjskog omotača. Neki dizajni postavljaju aramidnu pređu na čelični čvrsti element, povećavajući otpornost na lomljenje do otprilike deset puta veću od standardnih konstrukcija. Ovo povećava vanjski prečnik na 4,0–5,0 mm i dodaje težinu. Međutim, moderni oklopni dizajni ostaju iznenađujuće fleksibilni. Dobro-projektovani oklopni MPO kabel može postići minimalni radijus savijanja od oko 50 mm, što je izvodljivo u većini strukturiranih kablovskih okruženja. Ključna razlika u proizvodnji je da li se tampon sloj nalazi između oklopa i trake od vlakana - bez njega, kruti oklop može pritisnuti vlakna na tačkama savijanja i unijeti mikro-gubitak savijanja koji se ne bi pokazao u testu gubitaka pri uvođenju ravnog-kabla.
Da li vas oklop košta signal?
Oklopna jakna sama po sebi ne povećava direktno gubitak umetanja na interfejsu konektora. Gubitak umetanja zavisi od geometrije ferule, poravnanja vlakana i-kvaliteta poliranja krajnjeg dijela -, a ne od onoga što je omotano oko tijela kabla. MTP konektor sa malim-gubicima na oklopnom sklopu i dalje dostiže 0,15–0,25 dB po spojenom paru kada je pravilno proizveden, identičan istom konektoru na standardnom prtljažniku. Na talasnim dužinama od 400G SR4, oba tipa kabla koji koriste ekvivalentne klase konektora daju funkcionalno identičan gubitak - tipično 0,15–0,35 dB za višemodne OM4 sklopove.
Gdje oklop može donijeti kaznu je mikro-savijanje. Ako je čelična cijev loše proizvedena ili je kabel položen sa zavojima čvršćim od specificiranog minimuma, oklop se stisne na traku od vlakana i uvlači se slabljenje mikro-savijanja. Ovo je problem kvaliteta proizvodnje i discipline instalacije, a ne svojstvo oklopne konstrukcije. Kada procjenjujete oklopljene MPO kablove, uvijek zatražite podatke o testu savijanja-prigušenja -, a ne samo statičku potvrdu{7}}o gubitku. Bilo koji dobavljač koji daje samo-brojeve gubitaka kabla možda krije problem sa mikro{10}}ivim krivinama. Za dublje razumijevanje kako razredi vlakana utiču na budžete gubitaka,Poređenje multimodnih vlakana OM1 do OM5pruža koristan kontekst o modalnom propusnom opsegu i karakteristikama prigušenja u različitim klasama vlakana.
Ovo također znači da za bilo koji segment veze gdje je vaš budžet za optičke gubitke mali -, kao što je dugačak doseg 400G SR4 koji se približava 100-ograničenju OM4 od 100-metara -, trebate uzeti u obzir rizik slabljenja savijanja oklopnog kabla ako put usmjeravanja uključuje uske zavoje. Ako je staza ravna i prostrana, oklop vas optički neće koštati ništa. Ako put tjera kabel kroz nekoliko uskih uglova, inherentna fleksibilnost standardnog kabela može zapravo donijeti manji ukupni gubitak veze u praksi.
Mehanička zaštita u detaljima
Standardni MPO glavni kablovi podnose naprezanja koja se nalaze u okruženjima strukturiranih kablova: umjerena vlačna opterećenja tokom povlačenja instalacije, bočni pritisak iz snopova kablova u zajedničkim nosačima i nizak{0}}vibracije od sistema zgrada. Dvostruki-dizajn omotača, ojačan aramidnim pređom, ispunjava mehaničke zahtjeve IEC 60794 i TIA-568 za kabliranje u zatvorenim prostorima. Ovo nisu lomljivi kablovi - oni su jednostavno projektovani za uslove na koje će se zaista susresti u dobro vođenom objektu.
Oklopni sklopovi adresiraju drugačiji profil prijetnji. Čelični ili aluminijski sloj otporan je na sile gnječenja koje bi trajno deformirale standardni omotač. Stolice za kotrljanje na povišenom-okruženju, teška kolica u skladištu, zubi glodara u objektu gdje je kontrola štetočina nesavršena - to nisu teoretski rizici; oni su dokumentovani načini kvara sa kojima se timovi za održavanje vlakana redovno susreću. Neki oklopni MPO dizajni izdržavaju preko 1.000 N bočne sile prignječenja, pet do deset puta veću od kapaciteta standardnih konstrukcija. Prošireni temperaturni raspon (−40 stepeni do +75 stepena naspram −20 stepeni do +60 stepena za tipične zatvorene kofere) dodatno razlikuje ova dva za bilo koju primjenu izvan prostora{12}}kontrolisanih klimom.
Kada procjenjujete da li je određenom segmentu potreban oklop, prebrojite fizičke faktore rizika duž stvarne putanje kabela: izloženost prignječenju ili udaru, dokumentovana aktivnost glodara ili štetočina, promjene temperature ili vlažnosti iznad normi u zatvorenom prostoru i da li se sile usmjeravanja savijaju jače od 50 mm. Dva ili više ovih faktora na jednom segmentu puta čine jak argument za oklopnu konstrukciju. Ako je staza potpuno zatvorena, klima{3}}kontrolisana i bez mehaničkih opasnosti, standardni trunk kabl pruža iste optičke performanse uz manje količine i troškova.
Polaritet i kompatibilnost
I oklopni i standardni MPO sklopovi prate iste metode TIA-568 polariteta - Tip A (pravo-kroz), Tip B (obrnuti) i Tip C (preokret u paru). Sloj oklopa ne utiče na poravnanje pinova, konfiguraciju pola ili interoperabilnost konektora. Ženski oklopljeni MPO-12 kabl se spaja sa muškim standardnim MPO-12 adapterskim panelom bez ikakvih problema sa kompatibilnošću, i možete slobodno mešati oklopne i standardne segmente unutar iste veze sve dok se broj vlakana, tip polariteta i nivo konektora podudaraju.
Jedno praktično razmatranje koje vrijedi napomenuti: budući da su oklopljeni kablovi tvrđi, pažljivo planirajte orijentaciju konektora u uskim kućištima. Parenje od ključa-gore do{2}}nadolje u gusto naseljenom mjestuMPO/MTP optički adapter panelmože zahtijevati dodatni razmak kada oklop kabela sprječava čvrsta savijanja s kojima se standardni kabeli lako nose. Ovo nije problem kompatibilnosti - to je detalj planiranja upravljanja kablovima koji može uštedjeti značajne frustracije tokom instalacije ako se adresira na crtežu kote stalka prije nego kablovi stignu na lokaciju.
Za aplikacije u kojima se MPO trunk dovodi u pojedinačne dupleks veze,MTP/MPO na SC ili LC kabloviobezbjeđuje prijelaz, a ista oklopna-vs-standardna procjena se primjenjuje na segment proboja na osnovu njegovog fizičkog okruženja.
Često postavljana pitanja
P: Da li mogu da mešam oklopljene MPO kablove za povezivanje sa standardnim MPO kablovima u istoj vezi?
O: Da. Oklopni i standardni MPO sklopovi koriste identične MTP/MPO konektore u skladu sa IEC 61754-7 i TIA-604-5. Ženski oklopni kabl se spaja sa muškim standardnim prtljažnikom kroz bilo koji kompatibilni adapterski panel. Oklop utiče samo na telo kabla, ne i na optički interfejs. Uvjerite se da oba sklopa dijele isti broj vlakana, tip polariteta i razred konektora (standardni ili sa malim gubicima) kako biste izbjegli neusklađene gubitke pri umetanju.
P: Da li blindirana jakna utiče na postupke čišćenja i inspekcije?
O: Ne. Kraj-konektor je identičan između oklopnih i standardnih sklopova. Koristite isti MTP-specifičan kalem- tip ili sredstvo za čišćenje kaseta, pregledajte sa opsežom od 200x+ vlakana prije svakog parenja i držite poklopce za prašinu na mjestu kada se konektori ne koriste. Oklop nema uticaja na kontaminaciju ferula ili pristup čišćenju.
P: Koji broj vlakana je dostupan u oklopnim MPO/MTP kablovima?
O: Oklopni MPO kablovi su obično dostupni u konfiguracijama od 8- vlakana, 12 vlakana i 24 vlakna, što odgovara standardnim brojevima koji se koriste u 40G, 100G, 200G i 400G paralelnoj optici. Neki proizvođači nude oklopne kanale od 48 vlakana i većeg broja za aplikacije okosnice, iako dostupnost varira. Verzije sa 12 i 24 vlakna pokrivaju veliku većinu slučajeva u podatkovnim centrima i industrijskim slučajevima.
P: Da li je blindirani MPO kabel pogodan za prostore sa plenumom?
O: Zavisi od ocjene jakne. Sloj oklopa sam po sebi ne određuje stepen požara - kao materijal vanjskog omotača. Oklopljeni MPO kablovi dostupni su sa OFNP (plenum), OFNR (riser) i LSZH jaknom. Uvijek provjerite da li otpornost na požar kabla odgovara vašim zahtjevima građevinskog koda prije ugradnje u{4}}prostore za rukovanje zrakom.
P: Kako se upoređuje gubitak pri umetanju između oklopnih i standardnih MPO kablova na 400G SR4 talasnim dužinama?
O: Kada oba kabla koriste ekvivalentne MTP konektore (npr. mali-gubitak ili elitni), gubitak umetanja po spojenom paru je funkcionalno identičan - tipično 0,15–0,35 dB za multimod OM4 sklopove. Oklop ne umanjuje optičke performanse-nivoa konektora. Jedini scenario u kojem oklop može unijeti dodatne gubitke je ako se kabel usmjeri ispod svog minimalnog radijusa savijanja, uzrokujući mikro-slabljenje savijanja u vlaknu. Poštivanje radijusa savijanja navedenog proizvođača eliminira ovaj rizik.
