8-jezgreni SC na MTP/MPO patch kabl je sklop kabla koji se završava jednim MTP/MPO više-konektorom na jednom kraju i četiri dupleks SC konektora na drugom, noseći osam optičkih vlakana preko jednog omotača. Služi kao direktan most između-paralelne optičke infrastrukture velike gustine i zastarjele SC-opreme - što ga čini jednim od najpraktičnijih alata za mreže koje nisu spremne za ripanje i zamjenu, ali još uvijek trebaju preći na 40G ili 100G.
Ako vaš objekat još uvijek koristi SC-bazirane patch panele, OLT-ove ili instrumente za testiranje uz noviju QSFP+ sklopnu opremu, ovaj kabel eliminiše potrebu za srednjim kasetama ili adapterskim panelima. Jedan kraj se priključuje direktno u QSFP+ SR4 port za primopredajnik; ostali se navijaju na vašu postojeću SC duplex infrastrukturu. Ta direktnost je ono što ga čini vrijednim - i ono što ga čini drugačijim od uobičajenih MTP-do-LC kablova koji dominiraju većinom kataloga data centara.
Zašto je broj 8 vlakana važan u modernom kabliranju
Industrija optičkih vlakana postepeno se prebacuje sa Base-12 na Base-8 arhitekturu, i to s dobrim razlogom. Standardni QSFP+ ili QSFP28 primopredajnik koristi četiri trake za prenos i četiri trake za prijem - ukupno osam vlakana. Kada implementirate MTP trunk kabl od 12 vlakana za QSFP aplikaciju, četiri vlakna u centru konektora ostaju neiskorištena. Preko implementacije velikih razmjera sa stotinama veza, to neaktivno vlakno doprinosi značajnim izgubljenim investicijama.
An8-jezgreni SC na MTP/MPO kabl za spajanjesavršeno se usklađuje sa stvarnim korištenjem vlakana 40GBASE-SR4 i 100GBASE-SR4 optike. Svako vlakno nosi saobraćaj. Bez otpada, bez mrtvih niti koji pretrpavaju vašu dokumentaciju. Base-8 kablovi se takođe uredno skaliraju u standardne konfiguracije portova komutatora - većina šasija ima broj portova umnožen od četiri (linijske kartice sa 16 portova, 32 porta), što se jasno preslikava na MTP konektore sa 8 vlakana bez napuštenih vlakana.

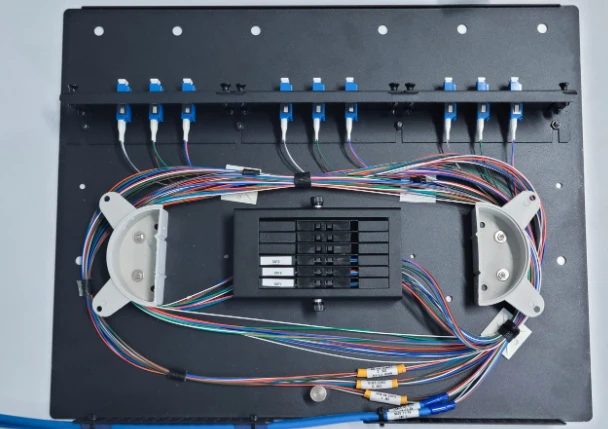

Premošćivanje naslijeđenih SC mreža na paralelnu optiku
Evo gdje se SC-do-MTP/MPO kabl za razbijanje zarađuje. SC konektori su dominirali korporativnim i telekom kablovima više od dvije decenije. Mnoštvo kampusnih mreža, CATV centrala, vladinih objekata i centralnih ureda operatera još uvijek imaju red za redom SC patch panela. Zamjena sve te infrastrukture na LC samo za pristup 40G brzinama je skupa i ometajuća.
Umjesto toga, 8-fiber MTP-prekidni kabel vam omogućava da povežete 40G QSFP+ port direktno na četiri postojeća SC duplex porta. Svaki SC par upravlja jednom trakom od 10G, tako da se jedan QSFP+ primopredajnik efektivno razbija na 4×10G veze preko vašeg postojećeg SC postrojenja. Ista logika se primjenjuje na 100G QSFP28 SR4 primopredajnike koji se dijele na 4×25G trake. Sačuvate investiciju u kabliranje dok pristupate gustoći propusnog opsega paralelne optike.
Ovo nije niša scenario. Telekom operateri koji koriste naslijeđenu SONET/SDH infrastrukturu na SC konektorima, univerzitetski kampusi sa zastarjelim SC-okončanim okosnicama zgrada i objekti za emitovanje ožičeni SC vlaknima za video transport, svi se susreću sa ovom tačnom situacijom. 8-jezgarni SC na MTP/MPO kabel daje im put migracije koji ne zahtijeva nadogradnju viljuškara.
Razumijevanje konfiguracije polariteta za SC-to-MTP veze
Polaritet je jedna od najčešćih tačaka kvara u MTP/MPO kablovima, a ispravan rad na SC prekidu nije izuzetak. Za standardni sklop od 8- vlakana SC do MTP/MPO, polaritet tipa B (metod B prema TIA-568) je podrazumevani izbor za aplikacije QSFP primopredajnika. U konfiguraciji tipa B, pozicija vlakna 1 na jednom kraju preslikava se na poziciju vlakna 8 na drugom - potpuno preokret niza koji osigurava da su vlakna za prijenos usklađena sa vlaknima za prijem preko veze.
Polaritet tipa A (ravni-prolazni) je manje uobičajen u scenarijima prekida i obično je rezerviran za trunk-na- trunk veze gdje kasete upravljaju Tx/Rx okretanjem. Tip C (par-obrnuti) je specijalna konfiguracija koja se koristi sa specifičnim dizajnom strukturiranih kablova{5}}baziranih na kasetama. Osim ako vaša infrastrukturna dokumentacija ne navodi drugačije, tip B je siguran izbor za direktne primopredajne-do-SC breakout aplikacije. Potvrda polariteta prije naručivanja sprječava frustrirajući scenario čiste instalacije koja jednostavno neće proći svjetlost.
Jednomodni naspram višemodnih: Usklađivanje tipa vlakna sa udaljenosti aplikacije
8-jezgarni SC do MTP/MPO patch kabel dostupan je u singlemodnoj (OS2, 9/125μm) i višemodnoj (OM3 50/125μm, OM4 50/125μm) varijanti. Izbor zavisi od vašeg tipa primopredajnika i zahteva za dosegom.
Za multimode aplikacije, OM3 vlakno podržava 40GBASE-SR4 do 100 metara i 10GBASE-SR do 300 metara. OM4 proširuje te udaljenosti - 150 metara pri 40G SR4 - i nudi skoro duplo veću efektivnu modalnu širinu pojasa na 850 nm (4700 MHz·km naspram . 2000 MHz·km). Ako gradite nove horizontalne staze unutar data centra, inkrementalni trošak OM4 u odnosu na OM3 je vrijedan buduće-provjere. Za dublje poređenjemultimodnih razreda vlakana od OM1 do OM5, svaka generacija predstavlja mjerljiv korak naviše u gustini propusnog opsega i podržanoj dužini veze.
Jednomodno OS2 vlakno je izbor za aplikacije sa-dometom - 100GBASE-PSM4 na udaljenostima do 500 metara, ili 40GBASE-PLR4 do 10 km. Državne i kampusne okosnice koje se protežu na više zgrada obično trebaju singlemode, posebno kada su SC patch paneli na drugom kraju prvobitno instalirani za-telekom aplikacije na daljinu.
Ključni scenariji implementacije
Data Center 10G-na-40G migracija
Objekt koji koristi 10G SFP+ primopredajnike preko SC-završenih patch panela može nadograditi sloj kičme na 40G QSFP+ bez ponovnog-ukidanja jednog panela. 8-jezgreni SC-MTP/MPO kabl za prekid povezuje QSFP+ port direktno na četiri SC dupleks porta, od kojih svaki nosi jednu 10G traku. Ovaj put migracije ne zahtijeva nikakve promjene postojećeg horizontalnog kabliranja.
Interkonekcija centrale Telekoma
Centralne kancelarije često održavaju SC-bazirane optičke distributivne okvire koji su u upotrebi godinama. Povezivanje nove DWDM ili ROADM opreme sa MTP/MPO interfejsima na te postojeće okvire zahteva prekid koji govori oba jezika konektora. Sklop sa 8 jezgara ovo rješava bez posredne kasete, štedeći 1U prostora u rek-u po tački povezivanja.
Emitiranje i A/V transport
Profesionalni objekti za emitovanje često koriste SC vlakna za nekomprimovani video prenos između studija i kontrolnih soba. Prilikom dodavanja IP-baziranih video rutera sa QSFP portovima, SC na MTP/MPO kabl za razbijanje integriše novu opremu u postojeću fabriku vlakana na čist način.
Test i laboratorijsko okruženje
Laboratorije za mrežno testiranje često održavaju mješavinu tipova konektora na različitim generacijama opreme. 8-jezgarni SC na MTP/MPO patch kabl omogućava inženjerima da povezuju stare instrumente za testiranje sa SC portovima i novije testne setove sa više vlakana bez traženja adaptera.
Razmatranje kvaliteta konektora i gubitka prilikom umetanja
Budžeti gubitaka umetanja se smanjuju kako se povećavaju brzine veze. Na 40G i 100G, svaka desetina decibela na svakoj tački veze utječe na marginu veze. MTP konektori standardnog{4}}klase obično imaju manje od ili jednako 0,50 dB maksimalnog gubitka umetanja po paru, dok elitni/niski-MTP konektori svode to na manje od ili jednako 0,35 dB (0,15 dB tipično). SC kraj prekida treba da održava manje od ili jednako 0,30 dB po konektoru.
Za zahtjevne više-hop linkove, navođenje MTP konektora sa malim-gubicima naMTP/MPO multimodni kabl za spajanjekraj je vrijedan premije. Svaki kabl bi trebao biti isporučen sa pojedinačnim testnim podacima - 3D interferometrijskom provjerom geometrije ferule najmanje. Ako vaš dobavljač ne može dostaviti-dokumentaciju za testiranje kablova, to je crvena zastavica koju vrijedi istražiti prije nego što se obavežete na narudžbu.
Čistoća konektora je jednako važna kao i kvaliteta konektora. Jedna kontaminirana ferula na MTP konektoru od 12-vlakana može dodati 1-2 dB viška gubitka u cijelom sklopu. Namjenski uređaji za čišćenje namotaja specifični za MTP- bi trebali biti standardna oprema u svakom objektu koji koristi kablove sa više vlakana. ČuvanjeMTP/MPO adapteri za optička vlakna-zaštićeno od prašine kada se ne koristi je jednostavna navika koja sprječava iznenađujući broj poziva za rješavanje problema.
Biranje između okruglog kabla, ovalnog kabla i gole vrpce
8-jezgarni SC-MTP/MPO sklop dolazi u tri opcije omotača, a izbor se više odnosi na vaše fizičko okruženje rutiranja nego na performanse signala.
Okrugli kabl (obično prečnika 3,0 mm, LSZH ili PVC omotač) je podrazumevani za većinu aplikacija centara podataka. Čisto prolazi kroz standardne prstenove za upravljanje kablovima i vertikalne organizatore, a njegova robusna konstrukcija se nosi sa ponovljenim rukovanjem tokom pomeranja, dodavanja i promena.
Ovalni (ravni) kabel dobro funkcionira u podnim instalacijama ili uskim horizontalnim nosačima kabela gdje je visina vertikalnog slaganja ograničena. Goli trakasti kabl nudi maksimalnu gustinu za područja ultra-velike-zakrpe, ali umanjuje mehaničku izdržljivost -, najprikladniji je za trajne instalacije unutar kaseta ili patch panela gdje se kabl neće ometati nakon provođenja.
Kako se to poredi sa MTP-to-LC kablovima za razbijanje
Mnogo češća konfiguracija prekidanja je MTP na LC, jednostavno zato što je LC postao dominantan dupleks konektor u modernim centrima podataka. Pa zašto biste umjesto toga posegnuli za SC breakoutom? Kompatibilnost sa instaliranom infrastrukturom je odlučujući faktor. Ako je vaš objekat već standardizovan na LC, nema prednosti za SC breakout. Ali ako su SC konektori ono što je u zidu, u patch panelu ili na opremi, ondaInteroperabilnost SC konektora sa MTP/MPO multi- sistemima vlakanakroz sklop za razbijanje je najbrži put do veće propusnosti bez ponovnog kabliranja.
SC konektori takođe zadržavaju prednosti u određenim primenama: njihova veća čaura od 2,5 mm pruža nešto veću površinu za fizički kontakt, lakši su za rukovanje rukama u rukavicama u industrijskim okruženjima i ostaju standardni konektor u FTTH OLT opremi u mnogim regionima.
Često postavljana pitanja
P: Mogu li koristiti 8-jezgreni SC za MTP/MPO patch kabel za 100G veze?
O: Da. 100GBASE-SR4 QSFP28 primopredajnik koristi četiri paralelne 25G trake kroz osam vlakana - upravo ono što ovaj kabl pruža. Svaki SC duplex par nosi jednu 25G traku. Za singlemode 100G PSM4 aplikacije, navedite OS2 verziju sklopa.
P: Koju vrstu polariteta da naručim za QSFP+ primopredajne aplikacije?
A: Polaritet tipa B (metoda B) je standard za direktne QSFP veze. Izvodi potpunu preokret niza vlakana tako da se pozicije odašiljanja na MTP kraju poravnaju sa pozicijama prijema na kraju SC. Osim ako vaš dizajn strukturiranog kabla izričito ne zahtijeva tip A ili tip C, naručite tip B.
P: Da li mi treba muški ili ženski MTP konektor na više-kraju vlakana?
O: Ženski (neprikačeni) MTP je standardna konfiguracija za povezivanje na QSFP primopredajnike i većinu adaptera za patch panel, koji koriste muške (zakačene) konektore. Naručite ženski osim ako u dokumentaciji vaše posebne opreme nije drugačije navedeno.
P: Da li je MTP konektor od 8 vlakana isti kao standardni MPO od 12 vlakana?

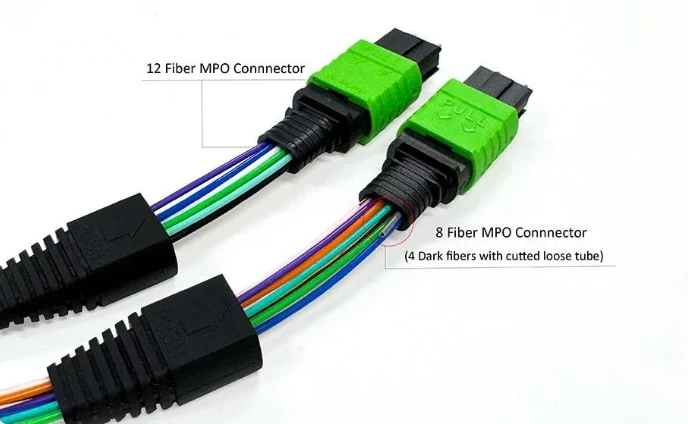

O: MTP od 8-vlakana koristi isto fizičko kućište MPO-12 konektora, ali popunjava samo osam vanjskih pozicija vlakana (1–4 i 9–12), ostavljajući središnje četiri pozicije praznima. Mehanički je kompatibilan sa standardnim MPO adapterima od 12 vlakana. Ključna razlika je u korištenju vlakana - sklop od 8 vlakana eliminira četiri neiskorištena vlakna koja bi bila mračna u QSFP aplikaciji.
P: Koja ocjena jakne mi je potrebna za instalacije plenuma?
O: Za kablove koji prolaze kroz{0}}prostore za rukovanje zrakom (iznad spuštenih plafona, ispod podignutih podova u prostorima sa{1}}ocijenjenim kapacitetom), navedite OFNP (Optical Fiber Nonconductive Plenum) omotač. Za vertikalne uspone između spratova dovoljan je OFNR (Riser). LSZH (Low Smoke Zero Halogen) je standard za većinu okruženja međunarodnih centara podataka i potreban je u mnogim evropskim i azijskim instalacijama. Vaš lokalni građevinski zakon diktira minimalne zahtjeve.
