Šta je SC LC patch kabl?
SC-LC optički patch kabl je mali kompaktni patch kabl koji se vrlo popularno koristi u mnogim aplikacijama. Ova mrežna rješenja uključuju telekomunikacione mreže, LAN mreže, mreže za obradu podataka, terminale uređaja i prostorne distribucije. SC-LC patch kablovi su dizajnirani da isporuče brza Ethernet rješenja u Gigabit aplikacijama i ATM aplikacijama uz manju potrošnju prostora.
Specifikacija
| Parametar | Jedinica | FC, SC, LC/ Patch kabl od oklopnih vlakana | ST, MU | MT{0}}RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Gubitak umetanja (tipično) | dB | Manje ili jednako 0,3 | Manje ili jednako 0,2 | Manje ili jednako 0,3 | Manje ili jednako 0,2 | Manje ili jednako 0,3 | Manje ili jednako 0,2 | Manje ili jednako 0,2 | Manje ili jednako 0,3 | Manje ili jednako 0,2 | Manje ili jednako 0,2 | Manje ili jednako 0,3 | Manje ili jednako 0,3 |
| Povratni gubitak | dB | Veće ili jednako 45 | Veće ili jednako 50 | Veće ili jednako 60 | Veće ili jednako 30 | Veće ili jednako 45 | Veće ili jednako 50 | Veće ili jednako 30 | Veće ili jednako 45 | Veće ili jednako 50 | Veće ili jednako 35 | Veće ili jednako 55 | Veće ili jednako 75 |
| Radna talasna dužina | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Razmjenjivost | dB | Manje ili jednako 0,2 | Manje ili jednako 0,2 | Manje ili jednako 0,2 | Manje ili jednako 0,2 | ||||||||
| Vibracije | dB | Manje ili jednako 0,2 | Manje ili jednako 0,2 | Manje ili jednako 0,2 | Manje ili jednako 0,2 | ||||||||
| Radna temperatura | stepen | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura skladištenja | stepen | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Prečnik kabla | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
SC/APC do LC/UPC kabl za spajanje optičkih vlakana
APC-u-UPC hibridni dizajn
SC/APC poliranje pod uglom od 8 stepeni obezbeđuje povratni gubitak veći od ili jednak 60 dB. LC/UPC poliranje kupole pruža veće ili jednako 50 dB. Jedan kabl povezuje oba tipa interfejsa - zeleno telo identifikuje APC, plavo identifikuje UPC.
Faktor malog oblika, LC konekcija visoke-gustine
LC 1,25 mm ferrula je upola manja od SC 2,5 mm - udvostručuje gustinu portova u SFP/SFP+/QSFP primopredajnicima. RJ-zasun za brzo uključivanje-i-operaciju.
G.657.A1 savijanje{2}}Neosjetljivo vlakno
10 mm minimalni radijus savijanja za čvrsto postavljanje u patch panelima i ispod{1}}ožičenja. Kompatibilan unatrag sa G.652.D. Podržava do 40 km na 1550 nm.
Application Solutions
Tipični scenariji postavljanja ovog SC na LC jednomodnog kabla za spajanje vlakana.
FTTH / GPON pristupna mreža
Povezuje SC/APC OLT portove na LC/UPC ONT opremu na ODF-u. ThePLC razdjelniku distribucijskom putu također koristi SC/APC interfejse.
Data Center Cross-Connect
Povezuje SC/APC fiber distributivne panele direktno na LC/UPC SFP+ primopredajnike u ToR prekidačima. Podržava 10GbE, 25GbE i 100GbE.
CATV / RF preko vlakana
APC kraj{0}}spriječava CSO/CTB izobličenje u analognom videu. Koristi se između glavnog predajnika i optičkih čvorova u HFC mrežama.
Telekom testiranje i mjerenje
Referentni-testni kabel za povezivanje LC/UPC OTDR testnih portova sa SC/APC distributivnim okvirima u centralnim uredima.
Enterprise LAN migracija
Premošćuje naslijeđe SC-terminirane strukturirane kablove do novih LC-baziranih prekidača i rutera bez ponovnog-terminacije.

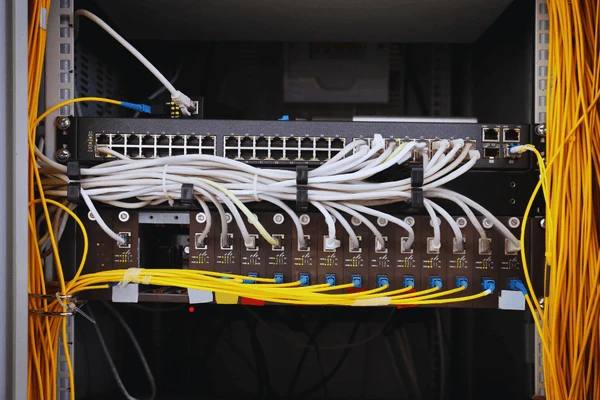

WDM Multiplexing Systems
Povezuje SC/APC mux/demux portove sa LC/UPC transponderima u CWDM i DWDM implementacijama.
Opis proizvoda
Svaki optički patch kabl je 100% testiran na gubitke u umetanju i povratne gubitke na 1310/1550 nm. Keramički prstenovi od cirkonijuma isporučuju manje ili jednako 0,2 dB razmjenjivosti kroz više ili jednako 1.000 ciklusa parenja. Postrojenje sa certifikatom ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, REACH usklađen. Opcije jakne OFNR i LSZH. Prečnik kabla φ0,9 / φ2,0 / φ3,0 mm. Dostupne prilagođene dužine 0,3 m – 100 m.
Opis proizvoda
P: Koja je razlika između APC-a i UPC-a na optičkom kablu?
O: APC ima kraj-ugao od 8 stepeni (veći ili jednak povratnom gubitku od 60 dB), UPC ima kraj-u obliku kupole (veći ili jednak 50 dB). GPON i CATV sistemi zahtijevaju APC na strani distribucije; portovi opreme kao što su SFP primopredajnici koriste UPC. Zeleni konektor=APC, plavi=UPC.
P: Mogu li priključiti APC konektor u UPC adapter?
A: No. Mismatched polish creates an air gap causing >Gubitak od 3 dB i oštećenje ferule. Uvijek spojite APC sa APC, UPC sa UPC. Ugaoni utor za ključSC/APC adapterisprječava većinu slučajnih unakrsnih-parenja.
P: Koje brzine i udaljenosti su podržane?
O: 100 Mbps do 100GbE. Do 10 km na 1310 nm, 40 km na 1550 nm. Stvarni domet zavisi od optičkog budžeta primopredajnika i ukupnog gubitka veze.
P: Koja je razlika između patch kabla i afiber pigtail?
O: Patch kabl ima konektore na oba kraja za upotrebu-i-priključi. Pigtail ima jedan konektor i jedan goli kraj vlakna za spajanje fuzionih kablova sa glavnim kablovima.
P: Mogu li naručiti prilagođene dužine ili dupleks verzije?
O: Da. Po narudžbi 0,3 m–100 m, rok isporuke 3–5 dana. Dostupne su dupleks, blindirane i LSZH verzije. Mi takođe pravimo12-jezgarni SC/APC do LC/UPCza potrebe većeg broja vlakana.
