Tehničke specifikacije – LC do FC OM3 Duplex Fiber Patch kabl
| Parametar | Specifikacija | Parametar | Specifikacija |
|---|---|---|---|
| Tip konektora | LC UPC u FC UPC | Tip vlakna | OM3 Multimode 50/125μm |
| Fiber Grade | Laser{0}}Optimizirano 50 μm | Talasna dužina | 850nm / 1300nm |
| Insertion Loss | Manje ili jednako 0,3 dB (uobičajeno 0,2 dB) | Povratni gubitak | Veći ili jednaki 20 dB |
| Fiber Count | Dupleks (2 vlakna) | Prečnik kabla | 2,0 mm čvrsto-Buffered |
| Cable Jacket | LSZH (niski dim bez halogena) | Boja jakne | Aqua (OM3 Standard) |
| Max. Brzina prenosa podataka | 10Gbps na 300m | Materijal ferule | Precizna cirkonijum keramika |
| Min. Bend Radius | 30 mm (napunjeno) / 15 mm (neopterećeno) | Zatezna čvrstoća | Veće ili jednako 100N |
| Radna temp. | -20 stepeni do +70 stepeni | Skladištenje Temp. | -40 stepeni do +80 stepeni |
| Dostupne dužine | 1m, 2m, 3m, 5m, 10m, Custom | Usklađenost | RoHS, CE, ISO 11801 |

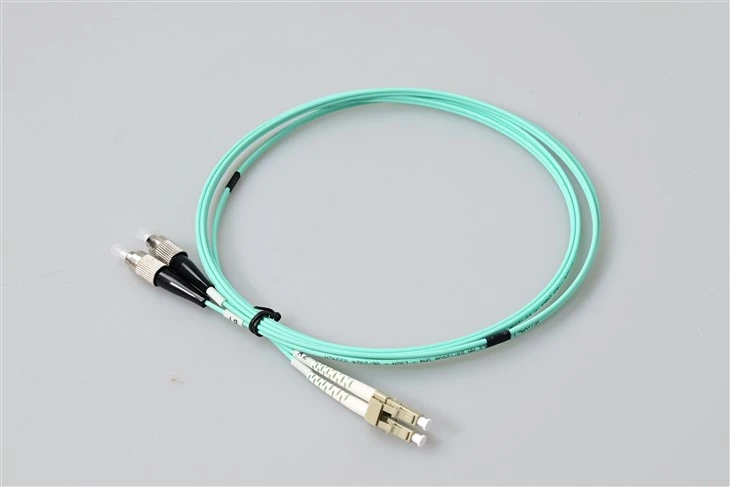

Šta je LC to FC OM3 višemodni dupleks kabel?
TheLC to FC OM3 višemodni duplex patch kablje hibridni optički kratkospojnik dizajniran posebno za međusobno povezivanje uređaja s različitim interfejsima konektora. Sa LC UPC konektorom na jednom kraju i FC UPC konektorom na drugom, ovaj kabl omogućava besprekornu komunikaciju između moderne mrežne opreme koja sadrži LC portove i naslijeđenih sistema opremljenih FC interfejsima.
Za razliku od standardnih LC-LC ili FC-FC patch kablova koji povezuju identične konektore, ovaj LC-FC hibridni kabl ima ključnu ulogu u okruženjima infrastrukture sa mješovitim vlaknima. Data centri i telekomunikacioni objekti često koriste opremu različitih generacija-noviji prekidači i primopredajnici obično koriste kompaktne LC konektore za veću gustinu portova, dok se stariji instrumenti za testiranje, DWDM sistemi i telekom oprema-razreda za prijenos i dalje mogu oslanjati na robusne FC konektore s navojem.
Zašto odabrati ovaj hibridni LC-FC višemodni kratkospojnik?
OM3 laser-optimizirano jezgro vlakna od 50/125 μmpodržava 10 Gigabit Ethernet prijenos do 300 metara na talasnoj dužini od 850 nm, što ga čini pogodnim za unutar-izgradnju okosnih veza i kratkih-veza centara podataka. Jakna LSZH u aqua-boji ispunjava zahtjeve za sigurnost od požara za unutrašnju instalaciju, ispuštajući minimalan dim i ne ispušta toksične halogene plinove u slučaju požara-što je neophodno za zatvorene serverske prostorije i nosače kablova.
Svaki kabel prolazi 100% optičko testiranje prije isporuke. Precizne-polirane cirkonijumske keramičke čahure na LC i FC krajevima daju konzistentangubitak umetanjaispod 0,3dB, osiguravajući pouzdan integritet signala u vašoj optičkoj mreži.
LC konektor u odnosu na FC konektor: Razumevanje razlike u interfejsu
TheLC (Lucent Connector) koristi kompaktnu čauru od 1,25 mm sa mehanizmom za zaključavanje sa potiskivanjem{1}}povlačenjem, omogućavajući veliku-gustoću implementacije-dvostrukog broja portova u poređenju sa SC konektorima u istom prostoru panela. Postao je dominantan interfejs zaSFP/SFP+ primopredajnicii moderne mrežne sklopke.
TheFC (Ferrule Connector) ima 2,5 mm prsten sa navojnim vijkom-na spojnici. Iako su manje uobičajeni u novim instalacijama, FC konektori ostaju preovlađujući u opremi za precizno mjerenje, optičkim instrumentima za testiranje i starijoj telekomunikacijskoj infrastrukturi zbog svoje sigurne mehaničke veze i otpornosti na vibracije.
Ovaj LC na FC patch kabl eliminiše potrebu za dodatnim adapterima ili modulima za konverziju prilikom povezivanja ova dva tipa interfejsa, pojednostavljujući upravljanje kablovima i smanjujući potencijalne tačke kvara u vašoj mreži.
Aplikacije – Gdje LC do FC OM3 Duplex kablovi Excel
Ovaj LC UPC na FC UPC OM3 dupleks hibridni patch kabl je namjenski-napravljen za jedan posao većina standardnih LC-LC kratkospojnika ne može dobro obaviti: povezivanje modernih LC-završenih prekidača, primopredajnika i patch panela na naslijeđenu FC-završenu opremu za testiranje, 2 ODFbin{06 opremu za testiranje, 2 ODFbin{06 opremu za testiranje, - dok preživljava uske krivine od 90 stepeni koje zahtijevaju strukturirani nosači kablova. Kombinacija mješovitog-završetka konektora i G657A1 vlakna neosjetljivog na savijanje je ono što odvaja ovaj kratkospojnik od običnog LC-FC patch kabla.
Naslijeđena FC oprema → Moderna nadogradnja LC mreže
Unutar starijih centralnih ureda telekomunikacija i centralnih{0}}komandnih prostorija za emitovanje, postojeće ulazne ploče sa vlaknima su još uvijek završene na FC pregradama. LC-FC OM3 kabl neosjetljiv na savijanje omogućava vam da novi-sagrađeni LC SFP+ prekidač direktno u taj zastarjeli FC ODF bez ponovnog-prekidanja dolaznog terenskog kabla - čuvajući kapital i izbjegavajući prekid usluge.
Test & Measurement Lab Jumpers
OTDR-i, optički izvori svjetlosti i referentni{0}}mjeri snage od EXFO, JDSU, Yokogawa i Anritsu najčešće se isporučuju s FC/PC pregradama, dok uređaj koji se testira koristi LC. 50/125 OM3 LC-FC duplex kratkospojnik je standardni laboratorijski adapterski kabl koji se koristi za premošćivanje ova dva interfejsa tokom 10G multimode link sertifikacije.
Usko-usmjeravanje radijusa u nosačima kablova i kutnim krivinama
G657A1 vlakno održava gubitak makrosavijanja ispod 0,1 dB na radijusu od 10 mm, u odnosu na otprilike 1–2 dB za naslijeđe G652D vlakno na istoj krivini. To je važno kod strukturiranog kabliranja: G657A1 LC-FC OM3 2.0mm provod može se usmjeriti unutar 1U horizontalnih upravljača, oko uglovnih stubova i kroz prorezne nosače kablova bez kazne po-savijanja koja bi prekršila budžet marže od 10G.
Indoor 10G Multimode Backbone sa nalogom za{1}}požarnu sigurnost
LSZH jakne gotovo da ne emituju halogenirani dim kada se izgaraju, zbog čega su IEC 60332-1, EN 50575 Cca i IEC 60754 ispisani oko njih. LSZH vatrootporni-kabl LC do FC OM3 je ispravna specifikacija za bolnice, podzemne metro stanice, centre podataka i-visoke kancelarijske uspone gdje se primjenjuju ograničenja toksičnosti dima.
CATV Headends i Broadcast Transmission
Stariji CATV prijemnici i SDI-preko-produžnici vlakana zadržavaju zavrtnje-na FC konektorima jer spojnica s navojem bolje podnosi vibracije nego push{3}}puh LC. LC-FC 10G multimode patch kabl prenosi signal iz modernog LC-završenog agregatora vlakana u taj stari FC port osjetljiv na vibracije-.
FTTX Central Office Cross-Povezuje se
ODF-ovi klase Carrier{0}} često izlažu FC/PC na strani linije i LC na strani opreme. Naslijeđeni-FC-u-LC kabel za konverziju sa G657A1 jezgrom je zadana vrijednost za unakrsnu-konekciju koja se kupuje na veliko za svako novo ležište za PON agregaciju.
Grupne narudžbe dobavljača za graditelje panela i integratore
Sistemski integratori koji grade pre-patch panele sa žicom specificiraju proizvođača dupleks kabla LC do FC OM3 prema performansama radijusa savijanja i LSZH sertifikatima -, a ne samo po jediničnoj cijeni. MOQ za masovnu narudžbu je 100 komada po dužini-SKU, uz mješovitu{7}}konsolidaciju dužine na istoj porudžbini.
Često postavljana pitanja – LC do FC OM3 fiber patch kabl
P1: Zašto odabrati hibridni LC-na-FC OM3 patch kabl umjesto dva odvojena LC-LC i FC-FC kratkospojnika?
O: Hibridni kratkospojnik uklanja jedan parni-par sa optičke staze, štedeći otprilike 0,3 dB gubitka pri umetanju i jednu potencijalnu tačku{2}}ulaska prljavštine. Na malom budžetu za višemodnu vezu od 10G ovo je važno - zbog čega je LC UPC do FC UPC OM3 hibridni kabl poželjniji u odnosu na lanac od dva džampera plus LC-FC adapter.
P2: Šta G657A1 neosjetljivo vlakno zapravo radi pri radijusu savijanja od 10 mm?
O: Standardno G652D vlakno gubi oko 1-2 dB po okretu kada se savije na 10 mm. G657A1 vlakno drži taj gubitak ispod 0,1 dB. U praktičnom smislu, G657A1 LC-FC OM3 2.0mm patch vod može se usmjeriti oko ugla ili unutar kabla bez mjerljive degradacije signala - nešto što starija konstrukcija vlakana ne može učiniti.
P3: Da li je omotač LSZH 2,0 mm namijenjen za instalaciju na plenumu ili usponu?
O: LSZH je evropska i međunarodna niska-dimnost-nulta- klasa halogena (IEC 60332-1 / EN 50575 Cca). Prihvaća se za opće unutrašnje, usponske i kablovske-police, ali NIJE ekvivalentno sjeverno{9}}ocjeni OFNP plenumskog ranga. Ako vaš projekat izričito zahtijeva OFNP pod NEC, zatražite OFNP-varijantu ovog LC-FC OM3 dupleks džempera.
P4: Hoće li ovaj LC UPC do FC UPC OM3 patch kabl podržavati 10G Ethernet na punom multimodnom dosegu od 300 m?
O: Da. OM3 50/125 laser-optimizirano vlakno je ocijenjeno za 10GBASE-SR do 300 m. Budući da gubitak pri umetanju manji ili jednak 0,3 dB na ovom LC-FC 10G višemodnom kablu ostavlja dovoljno margine na paru konektora, punih 300 m dosega je moguće - pod uvjetom da je nizvodni link također OM3 ili bolji.
P5: Zašto specificirati OM3 preko OM1 ili OM2 za novu multimodnu verziju?
O: OM1 (62.5/125) maksimalno izlazi na 33 m za 10GBASE-SR; OM2 (50/125) doseže samo 82 m pri 10G. OM3 to proširuje na 300 m. Za bilo koju novu 10G-instalaciju, 50/125 OM3 LC-FC duplex kratkospojnik je minimalna specifikacija koja u budućnosti{21}}dokazuje vezu. Ako se vaš projekat kasnije može povećati na 40G ili 100G, pogledajte našdetaljno poređenje performansi multimodnih vlakana OM3 i OM4da biste utvrdili da li se isplati nadogradnja na OM4 u vrijeme instalacije.
P6: Može li se UPC poliranje na ovom kablu zamijeniti za APC na veliko?
O: UPC vs APC je fabrički{0}}odbor za poliranje i ne može se konvertirati na terenu. Za velike narudžbe proizvodimo LC APC / FC APC varijante kao zasebne SKU-ove -, ali imajte na umu da su krajnje-površine APC-a zeleno-kodirane i obično se koriste u PON/FTTH singlemode, a ne OM3 multimode. Za 10G multimode veze, LC UPC do FC UPC je ispravan uparivanje. Za potpunu analizu kako se PC, UPC i APC geometrije krajnjeg lica-razlikuju u performansama povratnih gubitaka, pogledajte našeVodič za poliranje konektora za vlakna koji pokriva PC vs UPC vs APC specifikacije.
P7: Koji je najveći MOQ i tipično vrijeme isporuke za LC-FC OM3 dupleks narudžbu dobavljača?
O: MOQ je 100 komada po dužini-SKU za konfiguracije zaliha. Vrijeme isporuke je 3–5 radnih dana za standardne LSZH 2,0 mm aqua sklopove i 7–12 radnih dana za prilagođene-jakne ili prilagođene{9}}velike LC do FC OM3 serije patch kablova. Kontejneri od 5,000+ komada su navedeni po projektu.
P8: Kako treba očistiti LC UPC i FC UPC kraj- prije umetanja?
O: Prije svakog parenja koristite sredstvo za čišćenje vlakana -tipa na oba kraja. Za terensku inspekciju, 200× / 400× video fiber opseg provjerava kraj-površinu prema IEC 61300-3-35 kriterija prolaz/neuspjeh. LC-FC OM3 kabl između upotrebe je obavezan za{10}}pokrivanje prašine na savijanju - prljavština je najveći uzrok kvara na margini veze na hibridnom sklopu.
P9: Dolazi li uz cirkonijev prsten razreda A izvještaj o tvorničkom testiranju?
O: Da. Svaka jedinica je 100% interferometar-izmjeren za pomak vrha, radijus krivine i podrezivanje vlakana, i umetanje-gubitak/povrat-gubitak testiran na 1310 nm i 1550 nm. Pojedinačni serijski-izvještaji o testiranju dostupni su na veliko LC-FC OM3 duplex narudžbama bez dodatnih troškova.
P10: Može li se dužina kabla prilagoditi za određeni projekat?
O: Prilagođene dužine od 0,5 m do 300 m se proizvode po narudžbi. Za velike narudžbe koje miješaju dužine (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) na istoj narudžbini, dobavljač dupleks kablova LC UPC do FC UPC OM3 može konsolidirati sve rezove u jednu pošiljku kako bi smanjio teret.
P11: Da li je ovaj kabl pogodan za vanjsku direktnu-ukopanu upotrebu?
O: Ne. 2,0 mm LSZH čvrsta-baferovana konstrukcija je dizajnirana za unutrašnje/u-primenu u zgradama. Za direktne-ukopavanje na otvorenom, potreban vam je oklopljeni ili gelom punjeni-kabl napunjen na ODF, a ovaj unutrašnji kratkospojnik priključen na ODF patch stranu.
P12: Koja ograničenja radnog okruženja treba da poštujem?
O: Radna temperatura je -20 stepeni do +70 stepeni, skladištenje -40 stepeni do +80 stepeni. To pokriva zatvorene data-centre, telekom-sobe i klimatizovana okruženja za emitovanje. Za hladnije negrijane vanjske zaklone navedite industrijsku-temperaturnu varijantu umjesto ovog LC-FC OM3 LSZH patch kabla.
