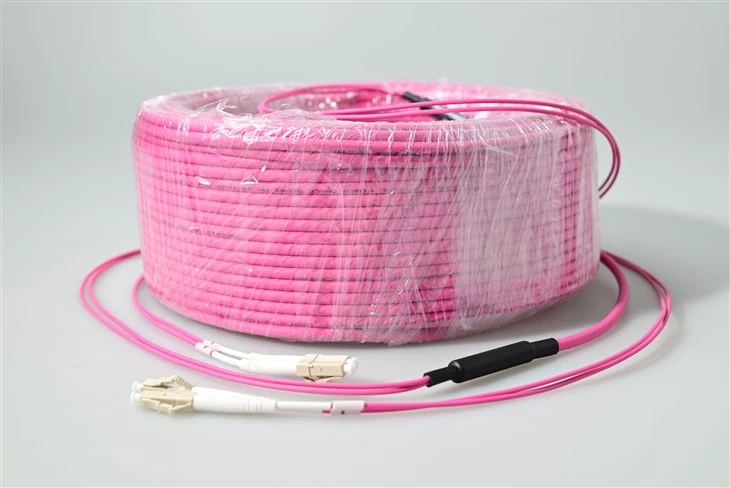

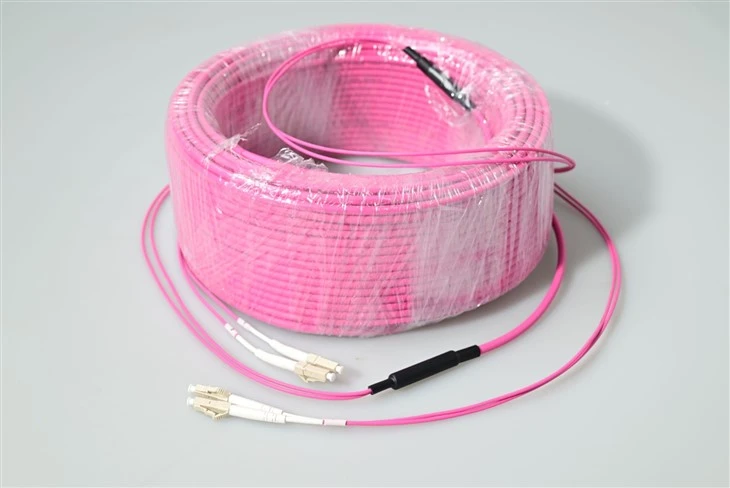

Šta je LC LC patch kabl?
LC-LC kabl za povezivanje sa optičkim vlaknimaje mali kompaktni patch kabel koji se vrlo popularno koristi u mnogim aplikacijama. Ova mrežna rješenja uključuju telekomunikacione mreže, LAN mreže, mreže za obradu podataka, terminale uređaja i prostorne distribucije. LC-LC patch kablovi su dizajnirani da isporuče brza Ethernet rješenja u Gigabit aplikacijama i ATM aplikacijama uz manju potrošnju prostora.
Specifikacija
| Parametar | Jedinica | FC, SC, LC/ Patch kabl od oklopnih vlakana | ST, MU | MT{0}}RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Gubitak umetanja (tipično) | dB | Manje ili jednako 0,3 | Manje ili jednako 0,2 | Manje ili jednako 0,3 | Manje ili jednako 0,2 | Manje ili jednako 0,3 | Manje ili jednako 0,2 | Manje ili jednako 0,2 | Manje ili jednako 0,3 | Manje ili jednako 0,2 | Manje ili jednako 0,2 | Manje ili jednako 0,3 | Manje ili jednako 0,3 |
| Povratni gubitak | dB | Veće ili jednako 45 | Veće ili jednako 50 | Veće ili jednako 60 | Veće ili jednako 30 | Veće ili jednako 45 | Veće ili jednako 50 | Veće ili jednako 30 | Veće ili jednako 45 | Veće ili jednako 50 | Veće ili jednako 35 | Veće ili jednako 55 | Veće ili jednako 75 |
| Radna talasna dužina | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Razmjenjivost | dB | Manje ili jednako 0,2 | Manje ili jednako 0,2 | Manje ili jednako 0,2 | Manje ili jednako 0,2 | ||||||||
| Vibracije | dB | Manje ili jednako 0,2 | Manje ili jednako 0,2 | Manje ili jednako 0,2 | Manje ili jednako 0,2 | ||||||||
| Radna temperatura | stepen | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura skladištenja | stepen | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Prečnik kabla | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Karakteristike
Zadovoljava rastuće zahtjeve za SFF rješenjima
LC konektori se proizvode samo sa ferulom prečnika 1,25 mm što je velika prednost za gusto naseljenu optičku mrežu. LC konektor je proizveden prema standardu IEC 61754-20 za veze visoke gustine kao što su SFP, XFP i SFP+ primopredajnici. Za dublji pogled na to kako se ovo pretvara u implementacije u stvarnom svijetu, pogledajte naš vodičLC fiber konektor visoke-rješenja za SFP+ i okruženja podatkovnih centara.
Jednomodni ili višemodni LC-LC, Riser ili Plenum Rated
Mi isporučujemo LC-LC sklopove optičkih kablova, sasingle mode (9/125 OS1, OS2), duplex i multimode (50/125 i 62.5/125)opcije. Možete odabrati da li se radi o usponskoj aplikaciji ili plenumskim vezama ili ako želite da bude potpuno prilagođeno, možete nas kontaktirati da saznate više o našoj OEM/ODM usluzi za LC-LC patch kablove.
Lako i praktično izvlačenje
Napravljene sa konfiguracijom koja je pogodna za kopčanje, LC-LC priključci su opremljeni mehanizmima za zaključavanje koji su slični jezičku za držanje RJ45 konektora. Sada je lako povezati i odspojiti konektor sa uređaja. Jezičci za zaključavanje su brizgani-sa poboljšanom izdržljivošću u otpornosti na povlačenje, naprezanje, zaglavljivanje i udarce tokom instalacije i održavanja kablova.
Siguran i testiran sklop vlakana sa malim gubicima pri umetanju
Naši patch kablovi su 100% optički pregledani i testirani kako bi postigli niske gubitke pri umetanju koji ne prelaze 0,02 dB.
Prijave
LC multimode duplex OM4 patch kabel je dizajniran posebno za okruženja u kojima su gustoća konektora, propusni opseg kratkog-dometa i brza zamjena{2}}patching važniji od udaljenosti. Budući da je 1,25 mm SFF ferrula upola manja od standardnog SC ferula, ovaj LC OM4 duplex fiber kratkospojnik stane dvostruko više portova u isti 1U prostora na panelu -, zbog čega su sljedeći scenariji njegovi primarni ciljevi postavljanja.
Visoke-SFP+ / QSFP+ primopredajne police
Ubacuje se direktno u 10G SFP+, 25G SFP28 i 4×10G QSFP+-kaveze. SFF LC patch kabl od 1,25 mm održava nagib porta-do- porta na 6,25 mm, što odgovara mehaničkom razmaku definisanom IEC 61754-20 za kaveze primopredajnika koji se mogu složiti.
10G / 40G / 100G kratki-Doseg višemodnih veza
OM{0}/125 laser-optimizirano vlakno od 10GBASE-SR do 400 m, 40GBASE-SR4 do 150 m i 100GBASE-SR10 do 150 m. Ovo čini OM4 LC-LC duplex optički kabl zadanim kratkospojnikom-dohvata za kičmu-tkaninu unutar jedne hale za podatke. Ako procjenjujete da li da implementirate OM3 ili OM4 za vaš projekat, našVodič za poređenje multimodnih vlakana OM3 i OM4pokriva ključnu udaljenost, propusnost i kompromise{0}}u detaljima.
Vruća-zamjena zakrpa u živim 24×7 panelima
RJ45-uskočni-zasun u stilu otpušta jednim prstom - bez alata, bez smetnji na susjednim portovima. Terenski tehničari preferiraju ovaj LC duplex OM4 spojni vod za proizvodne panele gdje slučajno povlačenje susjednih kablova uzrokuje servisne udarce.
Mreže za skladištenje (Fibre Channel 16G / 32G)
Direktori SAN-a iz Brocade i Cisco koriste duplex LC na svakom portu. Višemodni OM4 LC to LC kratkospojnik podržava 16GFC do 125 m i 32GFC do 100 m - pokrivajući najduži doseg-do-redova unutar većine poslovnih SAN tkanina.
Riser & Plenum strukturirano kabliranje (OFNR / OFNP)
Za kupce narudžbi na veliko koji grade otvore za podizanje ili zračne{0}}plenumove stropove, dupleks plenumski kabel LC OM4 dostupan je sa OFNR ili OFNP kategoriziranim jaknama koje ispunjavaju NFPA 262 i UL 910 zahtjeve protivpožarne{4}}zahtjeve - često specificirane na američkim federalnim i zdravstvenim projektima.
OEM / ODM veleprodaja za sistem integratore
Prihvatamo velike OEM narudžbe sa prilagođenim štampanim etiketama, čizmama{0}}kodiranim u boji i ne-standardnim dužinama otvora (do 0,5 m). Veleprodajni kupci LC multimode duplex jumpera mogu kombinovati mješovite prečnike kablova 0,9 / 2,0 / 3,0 mm na istoj porudžbini.
Široko{0}}Temperaturna industrijska vlakna
Radni prozor od -40 ~ 75 stepeni premašuje standardne komercijalne specifikacije za 20 stepeni na nižoj strani, omogućavajući dupleks kablu 50/125 OM4 LC-LC da preživi neuslovne prostorije za razvod, spoljna skloništa i telekom ormare pored pruge bez kvara na termičkom ciklusu.
FAQ
P1: Po čemu je 1,25 mm SFF ferula bolja od 2,5 mm navlake na SC kablu?
O: Manji prsten prepolovi razmak između portova, zbog čega je IEC 61754-20 izabrao 1,25 mm za LC. Panel od 1U koji odgovara 24 SC dupleks porta može da stane na 48 LC dupleks portova koristeći ovaj LC multimode duplex OM4 patch kabl - udvostručavanje gustine portova bez povećanja prostora za stalak.
P2: Hoće li ovaj LC na LC OM4 prespojnik raditi 40G i 100G?
O: Da. OM4 laser-optimizirano 50/125 vlakno podržava 40GBASE-SR4 i 100GBASE-SR10 na kratkim-multimod linkovima. Za 40G/100G paralelnu optiku koristili biste dva LC OM4 dupleks jumpera ili biste se premjestili na MPO trunk -, ali za agregaciju između dva duplex-LC SFP+/QSFP+ break{20}} porta, ovaj kabel je pravi izbor.
P3: Šta tačno garantuje usklađenost sa IEC 61754-20?
O: IEC 61754-20 je međunarodni standard dimenzija i spajanja za konektore LC interfejsa. IEC 61754-20 LC duplex kratkospojnik koji se ovdje proizvodi pouzdano se spaja sa bilo kojim kompatibilnim primopredajnikom ili adapterom od Cisco, Juniper, Arista, HPE, Finisar i drugih proizvođača - bez zaključavanja dobavljača.
P4: Mogu li naručiti ovaj OM4 LC patch kabl u OFNP plenumskom rangu za veleprodajni projekat?
O: Da. Kupci na veliko mogu odrediti OFNR (riser) ili OFNP (plenum) jakne na istoj narudžbenici. MOQ za prilagođene ocjene jakne je obično 100 komada po dužini-SKU; mješovite dužine od 0,5 m do 30 m se isporučuju zajedno.
P5: Koje je vrijeme isporuke za masovnu narudžbu LC OM4 duplex vlaknastih kablova?
O: Standardne konfiguracije (aqua LSZH, 2,0 mm, 0,5–10 m) se isporučuju za 3–5 radnih dana od zaliha. Prilagođene OEM narudžbe sa odštampanim etiketama, čizmama-kodiranim u boji ili ne-nestandardnim dužinama obično zahtijevaju 7-12 radnih dana. Velike ponude od 5,000+ komada se citiraju pojedinačno.
P6: Da li je manji ili jednak 0,2 dB nizak gubitak umetanja zagarantovan na svakoj jedinici?
O: Svaki LC duplex OM4 patch vod je 100% interferometar-provjeren i umetanje{3}}testirano na gubitke u odnosu na referentni-master. Tipični IL mjeren u-liniji je manji ili jednak 0,2 dB na 850 nm i manji ili jednak 0,15 dB na 1300 nm. Pojedinačni izvještaji o ispitivanju dostupni su na zahtjev za dostavu kvaliteta narudžbe na veliko.
P7: Koji prečnik kabla da odaberem - 0.9, 2,0 ili 3,0 mm?
O: Koristite 3,0 mm za patch panel za opremu koja radi gdje je otpornost na drobljenje bitna, 2,0 mm za gusta polja zakrpa od 1U i 0,9 mm čvrsta-bafer za sklopove i unutarnje kasete. Sva tri prečnika se nude na istoj familiji duplex patch kablova 50/125 OM4 LC-LC.
P8: Da li je ovaj OM4 kratkospojnik unatrag kompatibilan sa OM3 primopredajnicima?
O: Da. OM4 vlakno radi na većem propusnom opsegu od OM3, ali dijeli istu geometriju jezgre 50/125, tako da LC multimode duplex patch kabel radi na OM3 opremi bez modalne neusklađenosti. Doseg linka će biti reguliran nižim-razredom u mješovitom OM3/OM4 kanalu.
P9: Koju radnu temperaturu mogu očekivati u vanjskom uličnom ormaru?
O: Operativni opseg je -40 stepeni do +75 stepeni, sa skladištenjem -45 stepeni do +85 stepeni. Ovo čini LC OM4 patch kabl visoke{5}}gustine za SFP+ implementaciju upotrebljivim u neuslovljenim ormarićima u većini evropskih, sjevernoameričkih i srednjo-istočnih klimatskih zona.
P10: Kakva je reza u stilu RJ45-u poređenju sa push-pull uniboot kablovima?
O: Zasun-zasun je jednostavniji, jeftiniji i široko poznat tehničarima na terenu. Uniboot kablovi štede otprilike 25% na presjeku kratkospojnika-ali koštaju više po jedinici. Za standardna polja zakrpa od 1U, LC duplex kratkospojnik u stilu RJ45 je glavni izbor; uniboot je zasebna linija proizvoda.
P11: Da li šaljete ovaj LC-LC OM4 dupleks kabl pod svojim brendom ili OEM?
O: Oba. Direktni kupci dobijaju Evolux-brendirane etikete i ambalažu. OEM / veleprodaja LC OM4 duplex narudžbe dobavljača se isporučuju sa kupčevom vlastitom štampom, dizajnom kutije i fabričkom potvrdom o porijeklu dokumentacije.
P12: Šta da potvrdim pre nego što naručim?
O: Molimo potvrditetip poliranja (UPC ili APC) - pogledajte naš vodič za poliranje PC vs UPC vs APC konektoraako niste sigurni koja završna obrada odgovara vašoj vezi, materijal omotača (LSZH / OFNR / OFNP / PVC), prečnik kabla (0,9 / 2,0 / 3,0 mm), dužina, bojom{3}}kodirani zahtjevi za čizme i da li su na svakom sklopu potrebni odštampani markeri dužine ili serijski{4}}naljepnice.
