Kao dobavljač vlakana optic MPO patchcords, razumijem kritičnu važnost osiguranja visokog performansi i pouzdanosti ovih proizvoda. Ispitivanje performansi optike vlakana MPO Patchcord je višestruki proces koraka koji uključuje nekoliko ključnih aspekata. U ovom blogu podijelit ću s vama metode i postupke za sveobuhvatno testiranje performansi optičkih MPO patchcorda.
1. Vizuelni pregled
Prvi korak u testiranju optičkog vlakana MPO Patchcord je vizualni pregled. To se može činiti jednostavnim, ali može otkriti mnoge potencijalne probleme.
- Pregledajte kraj konektora - lice: Koristite optički mikroskop vlakana da biste ispitali kraj - lice MPO konektora. Bilo kakve ogrebotine, prljavštine ili oštećenja na kraju - lice mogu značajno utjecati na performanse Patchcorda. Čist i gladak kraj - lice je neophodno za efikasan prijenos svjetla. Na primjer, čak i malena čestica prašine na kraju - lice može prouzrokovati raspršivanje svjetlosti, što dovodi do povećanog gubitka umetanja.
- Provjerite kablovsku jaknu: Pregledajte vanjsku jaknu patchcorda za bilo koji znakovi rezova, ogrebotina ili kina. Oštećena kablovska jakna može izložiti unutrašnje vlakne faktorima okoliša kao što su vlaga i mehanički stres, koji mogu na kraju dovesti do loma od vlakana.
2. Ispitivanje gubitka umetanja
Gubitak umetanja jedan je od najvažnijih parametara performansi vlakana optic MPO Patchcord. Mjeri količinu optičkog gubitka snage kada svjetlost putuje kroz patchcord.
- Oprema za testiranje: Da biste merili gubitak umetanja, obično koristimo optički izvor svjetlosti i optički mjerač snage. Optički izvor svjetlosti emitira svjetlost na određenoj talasnoj dužini (obično 850nm, 1310nm ili 1550nm), a optički mjerač snage mjeri snagu svjetla prije i nakon prolaska kroz patchcord.
- Postupak ispitivanja: Prvo povežite optički izvor svjetlosti na jedan kraj MPO patchcorda i optičkog mjerača snage na drugi kraj. Izmjerite snagu svjetla na kraju ulaza ($ p_ {in} $) i izlazni kraj ($ p_ {out} $). Gubitak umetanja ($ IL $) može se izračunati pomoću formule $ IL = 10 \ puta \ log_ {10} (\ frac {p_ {in}}} {p_ {out}}) $ (u db). Niski gubitak umetanja ukazuje na bolje performanse. Za visokokvalitetni MPO Patchcord, gubitak umetanja treba biti unutar navedenog raspona, obično manji od 0,5db po priključku.
3. Ispitivanje povratnog gubitka
Povratni gubitak, poznat i kao gubitak odraz, mjeri količinu svjetlosti koja se odražava na povratak sa priključnih sučelja. Visoki povrat gubitka je ključan za sprečavanje smetnji signala i osigurati stabilnost optičkog komunikacijskog sistema.
- Oprema za testiranje: Optičko vrijeme - reflektor domena (Otdr) ili tester za povratni gubitak može se koristiti za mjerenje gubitka povratka. OTDR šalje kratki optički puls u vlakno i mjeri stražnju - reflektiranu svjetlost. Ispitivač povratnog gubitka, s druge strane, direktno mjeri odbijenu moć.
- Postupak ispitivanja: Spojite opremu za testiranje na jedan kraj MPO Patchcorda. Oprema će mjeriti količinu reflektiranog svjetla i izračunati povratni gubitak. Visoka vrijednost povrata gubitka (npr. Veća od 50db) označava da se većina svjetla prenosi kroz patchcord, a samo se mala količina odražava natrag.
4. Ispitivanje propusnosti
Širina pojasa važan je parametar koji određuje podatke - nošenje kapaciteta optičkog MPO patchcorda. Označava raspon frekvencija nad kojima patchcord može efikasno prenijeti podatke.
- Oprema za testiranje: Mrežni analizator ili specijalizirani ispitivač optičkog optičkog opsega može se koristiti za mjerenje propusne širine patchcorda. Ovi uređaji šalju niz testnih signala različitim frekvencijama kroz patchcord i mjeri odgovor patchcord na svakoj frekvenciji.
- Postupak ispitivanja: Oprema za testiranje će pomesti niz frekvencija i meriti prigušenje signala na svakoj frekvenciji. Širina pojasa definirana je kao frekvencijski raspon unutar kojeg je prigušenje ispod određenog praga. Veća širina pojasa znači da Patchcord može podržati veći prijenos podataka.
5. Ispitivanje okoliša
Fiber optički MPO Patchcords se često koriste u različitim okolinskim uvjetima. Stoga je potrebno testirati njihove performanse pod različitim faktorima okoliša.
- Temperatura temperature: Stavite patchcord u temperaturu - kontroliranu komoru i podvrgavajte se različitim temperaturama, obično se u rasponu od - 20 ° C do 70 ° C. Izmjerite gubitak umetanja i povrat gubitka na svakoj temperaturi. Performanse patchcorda treba ostati stabilna unutar navedenog raspona temperature.
- Testiranje vlažnosti: Izložite patchcord u okruženja visokih - vlažnosti (npr. 85% relativne vlage) određeno vrijeme. Zatim izmjerite gubitak umetanja i povrat gubitka da biste provjerili je li performanse patchcord-a utječe vlaga.
- Testiranje vibracija i udara: Koristite vibracijsku tablicu ili šok tester da biste simulirali vibracije i udar koji patchcord može susresti tokom transporta ili instalacije. Izmjerite performanse Patchcorda prije i nakon vibracija i udarnih testova kako bi se osigurala njegova mehanička stabilnost.
6. Zaključak i poziv na akciju
Zaključno, testiranje performansi optičke vlakana MPO Patchcord je sveobuhvatan proces koji uključuje vizualni pregled, testiranje gubitka umetanja, testiranje povratnog gubitka, testiranje propusnosti i ispitivanje okoliša i testiranje okoliša. Provođenjem ovih testova možemo osigurati da naši optički popiju MPO patchcords ispunjavaju najviše standarde kvalitete i pružaju pouzdane performanse u različitim aplikacijama.

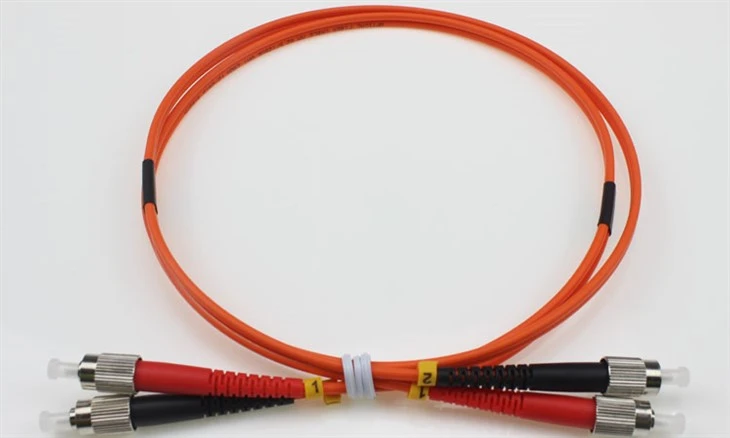

Ako ste zainteresirani za naše optičke MPO patchcords ili druge srodne proizvode poputSC / UPC - SC / UPC FTTH patch kabel,Vlakna optička patch kabela LC do LC Upc DUPLEX Single Mode, iFiber optic FC Patch kabel, slobodno nas kontaktirajte za više informacija i da biste razgovarali o vašim potrebama za nabavkom. Zalažemo se za pružanje najboljih proizvoda i usluga.
Reference
- "Priručnik za ispitivanje optičkih i mjerenja optičkih vlakana", Telcordia Technologies
- "Optički vlaknski komunikacijski sistemi", GERD Keizer
