Hej tamo! Kao dobavljač optičkih PLC razdjelnika, često se pitam o tome kako izmjeriti spektralni odgovor ovih sjajnih uređaja. Dakle, mislio sam da ću podijeliti neke uvide na ovu temu.

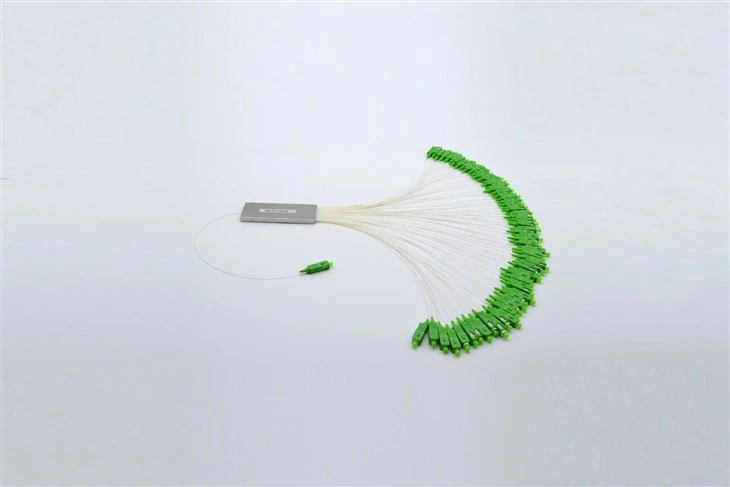

Prvo, shvatimo šta je optički PLC razdjelnik. To je ključna komponenta u optičkim mrežama, koja se koristi za podešavanje optičkog signala u više izlaza. Nudimo niz ovih razdjelnika, poput1x64 PLC speciter od vlakana, čelična cijev, gola vlakna 250μm, sc apc, singlemode, The1x16 PLC od vlaknastih sredstava, čelična cijev, gola vlakna 250μm, sc upc, singlemode, i1x4 PLC vlakna optički razdjelnik.
Zašto meriti spektralni odgovor?
Mjerenje spektralnog odgovora optičkog PLC razdjelnika je presudno. Pomaže nam da shvatimo kako razdjelnik nastupa u različitim talasnim dužinama. Ovo je važno jer u stvarnim - svjetskim aplikacijama, optički vlakni mogu raditi na različitim talasnim dužinama. Poznavanjem spektralnog odgovora možemo osigurati da razdjelnik dobro radi u različitim mrežnim postavkama.
Potrebna oprema
Za mjerenje spektralnog odgovora, trebat će vam nekoliko ključnih komada opreme:
- Izvor svetlosti: Dostupan laserski izvor je idealan. Omogućuje vam variranje talasne dužine svjetla koja se šalje u razdjelnik. Na ovaj način možete testirati performanse razdjelnika na različitim talasnim dužinama.
- Mjerač snage: Ovaj uređaj mjeri moć svjetlosti koja izlazi iz svake izlazne luke razdjelnika. Trebat će vam mjerač snage s velikom tačnošću da biste dobili pouzdane rezultate.
- Kablovi optičkih vlakana: Dobro - kvalitetne kablove optičkih vlakana su neophodni za povezivanje izvora svjetla, razdjelnika i mjerača snage. Provjerite jesu li kablovi pravilno prekinuti kako bi se izbjegli gubici signala.
Postupak mjerenja
- Podešavanje: Prvo, povežite izvor ploča za ulaz u ulaznu port optičkog PLC razdjelnika pomoću optičkog kabla vlakana. Zatim, svaki izlazni priključak razdjelnika priključite na mjerač snage pomoću odvojenih kablova optičkih vlakana.
- Početne čekove: Prije pokretanja mjerenja provjerite jesu li sve priključke sigurno. Provjerite mjerač snage kako biste osigurali da je pravilno kalibriran. Takođe možete izvesti brzi test s jednom talasnom dužinom kako biste bili sigurni da sve radi kako se očekuje.
- WAVELETMETME: Pokrenite izvor ploča za pločicu i postavite ga na početnu talasnu dužinu vašeg raspona mjerenja. Na primjer, možete započeti u 1260 nm. Izmjerite moć u svakom izlaznom priključku pomoću mjerača snage. Zatim, povećajte valnu dužinu malim korakom, recite 1 nm i ponovite mjerenje napajanja na svakom izlaznom priključku. Nastavite raditi dok ne dođete do kraja svog raspona mjerenja, što bi moglo biti 1625 Nm.
- Snimanje podataka: Dok mjerite moć na svakoj valnoj dužini i izlaznoj luci, zabilježite podatke. Možete koristiti proračunsku tablicu ili podatke - softver za sječu za praćenje vrijednosti. Ovi podaci će se koristiti za crtanje krivulje spektralne reakcije.
- Proračuni: Jednom kada imate sve podatke, možete izračunati gubitak umetanja i ujednačenost za svaku talasnu dužinu. Gubitak umetanja je razlika između ulazne snage i izlazne snage na određenoj valnoj dužini. Uniformnost je razlika između maksimalne i minimalne izlazne sile na datoj talasnoj dužini.
Iscrtavanje krivulje spektralne odgovore
Nakon prikupljanja svih podataka, vrijeme je za crtanje krivulje spektralnog odgovora. Možete koristiti softver poput Excela ili specijaliziranog softvera za optički mjerenje. Na X - osi, crtajte talasnu dužinu, a na Y - osovini, zacrtajte gubitak umetanja ili izlaznu snagu. Ova krivulja će vam dati vizualni prikaz kako razdjelnik nastupa u različitim talasnim dužinama.
Analizirajući rezultate
- Gubitak umetanja: Pogledajte vrijednosti gubitka umetanja na različitim talasnim duljinama. Dobar optički PLC razdjelnik trebao bi imati nizak gubitak umetanja preko raspona operativnih talasnih dužina. Visoki gubitak umetanja može ukazivati na probleme sa razdjelnikom, poput lošeg kvaliteta proizvodnje ili oštećenja.
- Ujednačenost: Provjerite vrijednosti ujednačenosti. Ujednačena izlazna snaga u svim izlaznim portovima je poželjna. Ako postoji velika razlika u izlaznoj snazi između portova, mogla bi dovesti do neravnoteže signala u mreži.
- Vrhovi i dips: Potražite bilo koji vrhove ili drikove u krivulji spektralne reakcije. Vrhovi bi mogli ukazivati na rezonanciju efekata, dok bi se dipci mogli biti zbog apsorpcije ili smetnji. Ove nepravilnosti mogu utjecati na performanse razdjelnika i treba ih dalje istražiti.
Savjeti za precizno mjerenje
- Okolišni uvjeti: Držite mjerno okruženje stabilno. Temperatura i vlaga mogu utjecati na performanse razdjelnika i mjerne opreme. Pokušajte izvršiti mjerenje u kontroliranom okruženju.
- Upravljanje kablom: Provjerite da li kablovi optičkih vlakana nisu previše savijeni ili uvijeni. Savijanje kablova može uzrokovati gubitke signala i utjecati na rezultate mjerenja.
- Kalibracija: Redovno kalibrirajte prilagodljive laserske izvoru i brojilo snage kako biste osigurali precizne mjerenja.
Osiguranje kvaliteta
Kao dobavljač izvodimo ove mjerenja spektralnog odgovora na svim našim optičkim PLC razdjelnicima prije nego što ih pošaljete na naše kupce. To osigurava da razdjelnici ispunjavaju potrebne standarde kvalitete. Također čuvamo detaljne evidencije o rezultatima mjerenja za svaki razdjelnik, koji se našim kupcima može pružiti na zahtjev.
Zaključak
Mjerenje spektralnog odziva optičkog PLC razdjelnika ključni je korak u osiguravanju njegovih performansi u optičkim mrežama. Slijedeći gore navedene korake, možete precizno izmjeriti performanse razdjelnika u različitim talasnim dužinama. Bez obzira da li ste mrežni instalater, inženjer ili jednostavno zainteresiran za optiku vlakana, razumijevanje kako izmjeriti spektralni odgovor pomoći će vam da donesete informirane odluke pri odabiru razdjelnika.
Ako ste na tržištu za visokokvalitetne optičke PLC razdjelnike i želite saznati više o našim proizvodima, slobodno nam se približite za kupoprodajnu konsultaciju. Ovdje smo da vam pomognemo da pronađete pravi razdjelnik za vaše potrebe.
Reference
- Priručnik za komunikacijsku tehnologiju vlakana
- Standardi za mjerenje optičkih vlakana
