Kako izmjeriti disperziju režima polarizacije optičkog PLC razdjelnika?

Disperzija režima polarizacije (PMD) je ključni parametar u ocjeni performansi optičkih komponenti vlakana, uključujući PLC (Planar LightWave krug) razdjelnika. Kao vodeći dobavljač optičkih PLC razdjelnika, razumijemo značaj preciznog mjernog PMD-a kako bismo osigurali visoke performanse naših proizvoda. U ovom blogu ćemo se obvezati u metode i razmatranja za mjerenje disperzije načina polarizacijskog načina rada optičkog PLC razdjelnika.

Razumijevanje disperzije načina polarizacije

Disperzija načina polarizacije je fenomen koji se javlja u jednoj upotrebi optičkih vlakana i komponenti. U idealnom jednokrevetnom vlaknu, treba postojati samo jedan način širenja. Međutim, u stvarnosti, zbog nesavršenosti u strukturi vlakana i vanjskog stresa, vlakno može podržati dva ortogonalne režime polarizacije. Ova dva načina polarizacije mogu imati različite brzine širenja, uzrokujući vremensko kašnjenje između njih. Ovo vremensko kašnjenje poznato je kao disperziju načina polarizacije.

Za optičke PLC razdjelnike, PMD može imati značajan utjecaj na kvalitetu prijenosa optičkih signala, posebno u visokim brzinama i dugom komunikacijskim sistemima. Visoke PMD vrijednosti mogu dovesti do izobličenja signala, povećane bit - brzine greške i smanjene performanse sistema. Stoga je precizno mjerenje PMD-a od suštinskog značaja za osiguranje pouzdanosti i performansi PLC razdjelnika.

Važnost mjerenja PMD-a za PLC razdjelnike

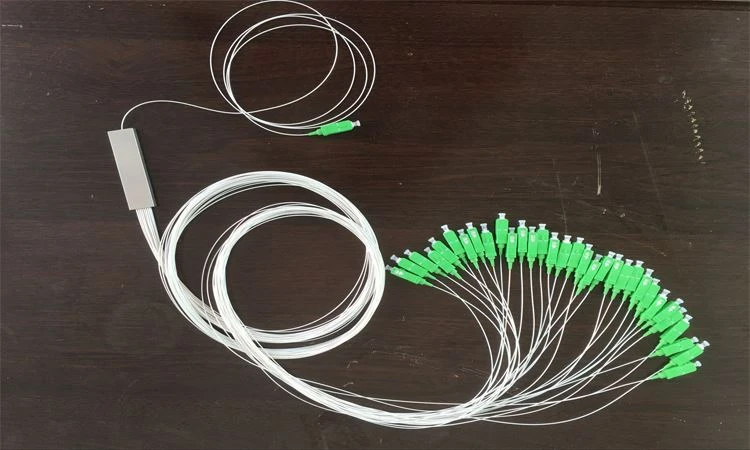

Kao dobavljač optičkih PLC razdjelnika nudimo širok spektar proizvoda, poput1x64 PLC speciter od vlakana, čelična cijev, gola vlakna 250μm, sc apc, singlemode,1x32 PLC optički razdjelnik, i1 × 2 PLC od vlakana, mini modul, SC / APC. Mjerenje PMD-a za ove razdjelnike od velikog je značaja iz više razloga.

Prvo, pomaže nam da ispunimo stroge zahtjeve za kvalitetom naših kupaca. Na visoko konkurentnom tržištu optičkih vlakana, kupci zahtijevaju visoke - proizvode performansi sa niskim PMD vrijednostima. Precizno mjerimo PMD, možemo osigurati da naši PLC razdjelnici ispunjavaju ili premašuju industrijski standardi i očekivanja kupaca.

Drugo, mjerenje PMD-a nam omogućava optimiziranje procesa proizvodnje PLC razdjelnika. Analizom rezultata Mjerenja PMD-a možemo identificirati faktore koji doprinose visokim PMD vrijednostima i poduzimaju odgovarajuće mjere za poboljšanje proizvodnog procesa, poput prilagođavanja proizvodnih parametara, poboljšavajući kvalitetu materijala i poboljšanje proizvodnog okruženja.

Metode za mjerenje PMD PLC razdjelnika

Fiksna metoda analizatora

Metoda fiksne - analiza je jedna od najčešće korištenih metoda za mjerenje PMD-a. U ovoj metodi se koristi polarizirani izvor svjetlosti za ubrizgavanje svjetlosti u PLC razdjelnik. Izlazna svjetlost iz razdjelnika se zatim prolazi kroz fiksni analizator za polarizaciju orijentacije. Mjerom snage izlaznog svjetla kao funkcije stanja ulazne polarizacije, PMD se može izračunati.

Osnovni princip fiksne metode analizatora zasnovan je na činjenici da je snaga izlaznog svjetla koja prolazi kroz analizator polarizacije povezana sa stanjem polarizacije ulaznog svjetla i PMD uređaja u testu. Promjenom ulaznog polarizacijskog stanja i mjerenje odgovarajuće izlazne snage može se dobiti skup podataka. Kroz obradu podataka i analizu može se odrediti PMD vrijednost.

Jedna od prednosti fiksne metode analizatora je njegova jednostavnost i relativno niska cijena. Međutim, ova metoda ima određena ograničenja. Na primjer, može utjecati na polarizaciju - ovisan gubitak (PDL) uređaja koji je u testu, a tačnost mjerenja može biti ograničena u nekim slučajevima.

Interferometrijska metoda

Interferometrijska metoda je još jedna važna metoda za mjerenje PMD-a. U ovoj metodi se interferometar koristi za mjerenje razlike u fazi između dva ortogonalna polarizacijski načina izlaznog svjetla iz PLC razdjelnika. Merenjem fazne razlike kao funkcije optičke frekvencije, PMD se može izračunati.

Interferometrijska metoda ima visoku tačnost mjerenja i manje je pogođena PDL-om u odnosu na fiksni metodu analizatora. Međutim, ova metoda zahtijeva složeniju eksperimentalnu opremu i sofisticiranije mjerno okruženje. Pored toga, obrada podataka interferometrijske metode također je složenija.

Razmatranja u mjerenju PMD-a

Pri mjerenju PMD optičkih PLC razdjelnika, potrebno je uzeti u obzir nekoliko faktora kako bi se osigurala tačnost i pouzdanost rezultata mjerenja.

Okolišni uvjeti

Okolišni uvjeti, poput temperature i vlage, mogu imati utjecaj na rezultate mjerenja PMD-a. Promjene temperature mogu uzrokovati promjene u indeksu refrakcije optičkih materijala u PLC razdjelniku, što zauzvrat može utjecati na PMD. Stoga je potrebno kontrolirati uvjete okoliša tokom postupka mjerenja kako bi se osiguralo da su rezultati mjerenja stabilni i tačni.

Kalibracija mjerne opreme

Kalibracija mjerne opreme ključna je za dobivanje preciziranih rezultata mjerenja PMD-a. Prije svakog mjerenja, mjerna oprema, poput analizatora polarizacije i interferometra, treba kalibrirati kako bi se osiguralo da su vrijednosti mjerenja tačne. Pored toga, potrebno je i redovno kalibracija opreme za održavanje svoje preciznosti mjerenja tokom vremena.

Priprema uzorka

Pravilna priprema uzoraka također je važna za Mjerenje PMD-a. PLC razdjelnik treba pravilno instalirati i povezati se na mjernu opremu kako bi se osigurala dobra optička spojnica. Svaka neusklađivanje ili loša veza može dovesti do netačnih rezultata mjerenja.

Zaključak

Mjerenje raspoređenog režima polarizacije optički PLC razdjelnici su ključni korak u osiguravanju visokog kvaliteta ovih proizvoda. Kao dobavljač optičkih PLC razdjelnika, posvećeni smo pružanju naših kupaca proizvodima koji ispunjavaju najviše standarde kvalitete. Korištenjem preciznih PMD metoda mjerenja i razmatrajući relevantne faktore u procesu mjerenja možemo optimizirati proces proizvodnje naših PLC razdjelnika i osigurati da naši proizvodi imaju niske vrijednosti PMD-a.

Ako ste zainteresirani za naše optičke PLC razdjelnike ili imate bilo kakvih pitanja u mjerenju PMD-a, slobodno nas kontaktirajte za nabavku i daljnje rasprave. Uvijek smo spremni pružiti vam profesionalna rješenja i visoki proizvodi.

Reference

1. GP AGRAWAL, "Vlakna - optički komunikacijski sustavi", John Wiley & Sons, 2010.
2. ITU - T Preporuka G.650.1, "Definicije i metode ispitivanja za režim polarizacijske disperzije parametara pojedinačnih - modnih vlakana", međunarodna telekomunikaciona unija, 2012.
3. R. Olshansky, "Rasprostranje u načinu polarizacije u optičkim vlaknima", časopis za laganu tehnologiju, vol. 14, ne. 9, str. 1735 - 1748, 1996.
