Kao dobavljač optičkih PLC razdjelnika, razumijem kritičnu važnost efikasnosti spajanja u ovim uređajima. Efikasnost spajanja odnosi se na omjer optičke snage lansirane u izlazna vlakna razdjelnika prema optičkoj snazi koja ulazi u ulazno vlakno. Poboljšanje ove efikasnosti je od suštinskog značaja za osiguranje optimalnih performansi u optičkim komunikacionim sistemima. U ovom postu na blogu podijelit ću neke učinkovite strategije za poboljšanje efikasnosti spajanja optičkog PLC razdjelnika.
Razumijevanje osnova optičkih PLC razdjelnika
Prije nego što uđemo u metode poboljšanja efikasnosti spajanja, ključno je imati osnovno razumijevanje o tome kako funkcioniraju optički PLC razdjelnici. PLC (Planar Lightwave Circuit) razdjelnik je pasivni optički uređaj koji dijeli ulazni optički signal na više izlaznih signala. Široko se koristi u optičkim mrežama, kao što su FTTH (Fiber to the Home) sistemi, za distribuciju optičkih signala više korisnika.
Na efikasnost spajanja PLC razdelnika utiče nekoliko faktora, uključujući kvalitet optičkih vlakana, tačnost poravnanja tokom procesa proizvodnje i uslove okoline. Uklanjanjem ovih faktora, možemo značajno poboljšati efikasnost spajanja razdjelnika.
Odabir visokokvalitetnih optičkih vlakana
Kvalitet optičkih vlakana koji se koriste u PLC razdjelniku ima direktan utjecaj na njegovu efikasnost spajanja. Visokokvalitetna vlakna imaju niže slabljenje, bolje usklađivanje prečnika polja i manje nečistoća. Prilikom odabira optičkih vlakana važno je uzeti u obzir sljedeće karakteristike:
- Prečnik polja načina rada (MFD): MFD ulaznih i izlaznih vlakana treba da budu dobro usklađeni. Značajna razlika u MFD-u može dovesti do velikih gubitaka spajanja. Na primjer, ako je MFD ulaznog vlakna mnogo veći od MFD izlaznog vlakna, veliki dio optičke snage neće biti efikasno spojen na izlazno vlakno.
- Slabljenje: Poželjna su vlakna niskog prigušenja jer mogu minimizirati gubitak optičke snage tokom prijenosa. Vlakna sa nižim prigušenjem osiguravaju da veći dio ulazne optičke snage stigne do izlaznih portova razdjelnika.
- Obloga od vlakana i kvaliteta jezgre: Vlakna sa ujednačenim prečnikom omotača i jezgra, kao i niskim nivoom nečistoća, mogu poboljšati efikasnost spajanja. Nesavršenosti u strukturi vlakana mogu uzrokovati raspršivanje i apsorpciju optičkog signala, što rezultira povećanim gubicima.

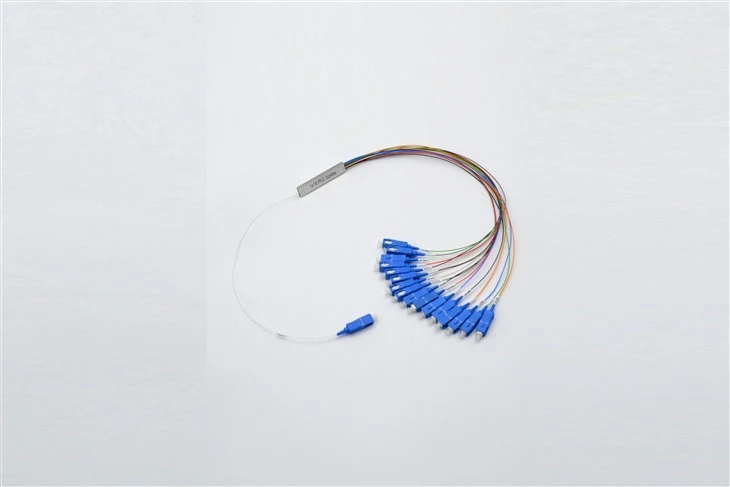

Nudimo niz visokokvalitetnih optičkih vlakana za naše PLC razdjelnike, uključujući1×2 Plc Fiber Splitter, Mini Module, Sc/apc,1x16 Plc razdjelnik vlakana, čelična cijev, golo vlakno 250µm, Sc Upc, jednomodni, i1x32 Plc Fiber Optic Splitter. Ovi proizvodi su dizajnirani da zadovolje najviše standarde kvaliteta i performansi.
Precizno poravnanje tokom proizvodnje
Precizno poravnanje optičkih vlakana i PLC čipa je ključno za postizanje visoke efikasnosti spajanja. Tokom procesa proizvodnje, mogu se koristiti sljedeće tehnike poravnanja:
- Aktivno poravnanje: Aktivno poravnanje uključuje praćenje optičke snage na izlaznim portovima uz prilagođavanje položaja vlakana u odnosu na PLC čip. Ova metoda omogućava optimizaciju poravnanja u realnom vremenu kako bi se postigla maksimalna efikasnost spajanja. Koristeći preciznu opremu za poravnavanje, možemo osigurati da su vlakna poravnata s točnošću od nekoliko mikrometara.
- Pasivno poravnanje: Pasivno poravnanje se oslanja na mehaničke elemente i precizne proizvodne tolerancije za pozicioniranje vlakana i PLC čipa. Iako je manje precizno od aktivnog poravnanja, isplativije je za masovnu proizvodnju. Međutim, pažljiv dizajn i kalibracija pasivnih uređaja za poravnanje su neophodni kako bi se greške u poravnanju svele na minimum.
Naš proizvodni proces kombinuje i aktivne i pasivne tehnike poravnanja kako bi se osigurao najviši nivo preciznosti. Koristimo naprednu opremu za poravnanje i stroge mjere kontrole kvalitete kako bismo jamčili da svaki PLC razdjelnik ispunjava naše standarde visokog kvaliteta.
Kontrolisanje uslova okoline
Faktori okoline kao što su temperatura, vlažnost i vibracije mogu uticati na efikasnost spajanja PLC razdelnika. Da bi se smanjio uticaj ovih faktora, mogu se preduzeti sledeće mere:
- Kontrola temperature: Promjene temperature mogu uzrokovati širenje ili kontrakciju optičkih vlakana i PLC čipa, što dovodi do neusklađenosti i povećanih gubitaka spajanja. Korištenjem kućišta kontroliranih temperaturom ili tehnika termičke kompenzacije, možemo održati stabilnu radnu temperaturu za razdjelnik.
- Zaštita od vlage: Visoka vlažnost može uzrokovati nakupljanje vlage na površini optičkih vlakana i PLC čipa, što rezultira povećanim prigušenjem i gubicima spajanja. Zatvaranje razdjelnika u kućište otporno na vlagu i korištenje sredstava za sušenje može pomoći u zaštiti od utjecaja vlage.
- Izolacija vibracija: Vibracije mogu uzrokovati pomicanje vlakana u odnosu na PLC čip, što dovodi do promjena poravnanja i gubitaka spajanja. Montaža razdjelnika na platforme za izolaciju vibracija ili korištenje materijala koji apsorbiraju udarce može smanjiti utjecaj vibracija.
Redovno održavanje i testiranje
Redovno održavanje i testiranje su od suštinskog značaja za obezbeđivanje dugoročne stabilnosti efikasnosti spajanja PLC razdelnika. Sljedeće procedure održavanja i testiranja mogu se provesti:
- Vizuelni pregled: Povremeno pregledavajte optička vlakna i PLC čip na bilo kakve znakove oštećenja, kao što su pukotine ili ogrebotine. Oštećene komponente treba odmah zamijeniti kako bi se spriječila daljnja degradacija efikasnosti spojnice.
- Testiranje optičke snage: Koristite mjerač optičke snage za mjerenje ulazne i izlazne optičke snage razdjelnika. Uporedite izmjerene vrijednosti sa specifikacijama kako biste otkrili značajne promjene u efikasnosti spajanja. Ako se efikasnost spajanja smanjila, može biti potrebno dalje istraživanje i rješavanje problema.
- Čišćenje: Održavajte optičke konektore i površinu PLC čipa čistima. Prašina i prljavština se mogu nakupiti na ovim površinama, uzrokujući povećano slabljenje i gubitke spoja. Koristite odgovarajuće alate i rastvore za čišćenje za redovno čišćenje komponenti.
Zaključak
Poboljšanje efikasnosti spajanja optičkog PLC razdelnika je složen, ali ostvariv cilj. Odabirom visokokvalitetnih optičkih vlakana, osiguravanjem preciznog poravnanja tokom proizvodnje, kontrolom uslova okoline i obavljanjem redovnog održavanja i testiranja, možemo značajno poboljšati performanse razdjelnika.
Kao vodeći dobavljač optičkih PLC razdjelnika, posvećeni smo pružanju naših kupaca najkvalitetnijim proizvodima i rješenjima. Naši proizvodi, kao npr1×2 Plc Fiber Splitter, Mini Module, Sc/apc,1x16 Plc razdjelnik vlakana, čelična cijev, golo vlakno 250µm, Sc Upc, jednomodni, i1x32 Plc Fiber Optic Splitter, dizajnirani su da zadovolje različite potrebe naših kupaca.
Ako ste zainteresirani za kupovinu naših optičkih PLC razdjelnika ili imate bilo kakva pitanja o poboljšanju učinkovitosti spajanja, slobodno nas kontaktirajte za daljnju diskusiju i pregovore o nabavci. Radujemo se što ćemo raditi s vama kako bismo zadovoljili vaše potrebe za komunikacijom putem optičkih vlakana.
Reference
- Ghatak, Ajoy K. i K. Thyagarajan. "Optička elektronika u modernim komunikacijama." Cambridge University Press, 2009.
- Senior, John M. i M. Yousif Jamal. "Komunikacije optičkim vlaknima: principi i praksa." Pearson Education, 2013.
