Kao dobavljač optičkih MU konektora, iz prve ruke sam svjedočio kritičnoj ulozi ovih konektora u modernim komunikacionim mrežama. Jedan faktor koji značajno utiče na njihov učinak je temperatura. U ovom blogu ću se pozabaviti kako temperatura utiče na performanse optičkih MU konektora i zašto je ključno da mrežni operateri i krajnji korisnici razumiju ovu dinamiku.
1. Osnove optičkih MU konektora
Fiber Optic MU konektori su konektori malog oblika koji se široko koriste u aplikacijama optičkih vlakana visoke gustoće. Nude kompaktan dizajn, što ih čini idealnim za upotrebu u podatkovnim centrima, telekomunikacijskim mrežama i drugim okruženjima gdje je prostor na prvom mjestu. Ovi konektori su poznati po svom niskom gubitku umetanja i velikom povratnom gubitku, koji su neophodni za održavanje integriteta signala u optičkim sistemima.

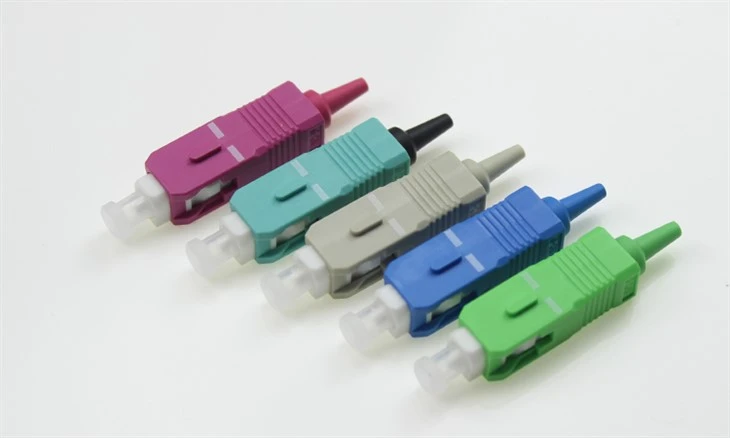

Naša kompanija nudi niz konektora za optička vlakna, uključujućiFtth Sc konektor za optičko vlakno,Mpo konektor za optičko vlakno, iFiber Optic Sc konektor. Međutim, u ovom blogu ćemo se posebno fokusirati na MU konektore i njihove performanse vezane za temperaturu.
2. Temperatura i svojstva materijala
Materijali koji se koriste u optičkim MU konektorima su osjetljivi na promjene temperature. Većina konektora je napravljena od materijala kao što su keramičke navlake, plastična tijela i metalne komponente. Svaki od ovih materijala ima različite koeficijente toplinske ekspanzije (CTE).
Keramičke navlake, koje se koriste za precizno poravnavanje jezgara vlakana, imaju relativno nizak CTE. Ovo je važno jer pomaže u održavanju poravnanja vlakana čak i kada se temperatura promijeni. Međutim, plastična tijela konektora obično imaju veći CTE. Kada temperatura poraste, plastika se širi više od keramičkog prstena. Ovo diferencijalno širenje može uzrokovati naprezanje ferule, što potencijalno dovodi do neusklađenosti jezgri vlakana.
S druge strane, kada temperatura padne, plastika se skuplja. Ako je kontrakcija previše jaka, to također može uzrokovati mehanički stres na ferulu i vlakno, što može rezultirati mikro savijanjem vlakna. Mikro savijanje može povećati slabljenje optičkog signala, smanjujući ukupne performanse konektora.
3. Utjecaj na gubitak umetanja
Gubitak umetanja je ključni parametar u procjeni performansi optičkih konektora. Mjeri količinu optičke snage izgubljene kada signal prođe kroz konektor. Temperatura može imati značajan uticaj na gubitak umetanja.
Na visokim temperaturama, širenje komponenti konektora može uzrokovati da se jezgra vlakana pomaknu iz poravnanja. Čak i mala neusklađenost može dovesti do značajnog povećanja gubitka pri umetanju. Kako temperatura raste, gubitak pri umetanju optičkog MU konektora može se postepeno povećavati. Ovo može biti ozbiljan problem u mrežama optičkih vlakana na daljinu, gdje čak i malo povećanje gubitka umetanja može degradirati kvalitet signala i smanjiti udaljenost prijenosa.
Suprotno tome, pri niskim temperaturama, kontrakcija materijala također može utjecati na gubitak umetanja. Mehanički stres uzrokovan kontrakcijom može dovesti do mikro savijanja vlakana, kao što je ranije spomenuto. Mikro savijanje dovodi do dodatnog rasipanja i apsorpcije optičkog signala, što rezultira povećanjem gubitka pri umetanju.
4. Utjecaj na gubitak povrata
Gubitak povratka, također poznat kao gubitak refleksije, mjeri količinu optičke snage koja se reflektira od interfejsa konektora. Visok povratni gubitak je poželjan jer ukazuje da se većina optičke snage prenosi kroz konektor, a ne reflektuje nazad.
Temperatura može utjecati na povratni gubitak na nekoliko načina. Na visokim temperaturama, širenje materijala konektora može promijeniti oblik interfejsa konektora. To može dovesti do povećanja refleksije optičkog signala, smanjujući povratni gubitak. Manji povratni gubitak znači da se više signala reflektuje nazad, što može uzrokovati smetnje i pogoršati performanse sistema optičkih vlakana.
Na niskim temperaturama, kontrakcija materijala također može uzrokovati promjene u interfejsu konektora. Mehanički stres može uzrokovati neravnomjerno sučelje, što rezultira povećanjem refleksije i smanjenjem povratnog gubitka.
5. Thermal Cycling Effects
U stvarnim aplikacijama, optički MU konektori su često izloženi termičkom ciklusu, što je ponovljena promjena temperature. Termički ciklusi mogu imati kumulativni učinak na performanse konektora.
Tokom svakog ciklusa promjene temperature, materijali u konektoru se šire i skupljaju. Vremenom, ovaj ponovljeni mehanički stres može uzrokovati zamor materijala. Na primjer, plastično tijelo konektora može razviti pukotine, a keramički prsten može doživjeti mikro-lomove. Ova strukturna oštećenja mogu dovesti do trajne degradacije performansi konektora, uključujući povećan gubitak pri umetanju i smanjen povratni gubitak.
Štaviše, termički ciklusi takođe mogu uzrokovati da se konektor olabavi tokom vremena. Širenje i skupljanje komponenti može postepeno smanjiti nepropusnost veze, povećavajući rizik od neusklađenosti i gubitka signala.
6. Ublažavanje temperature - povezana pitanja
Kako bi se osigurale pouzdane performanse optičkih MU konektora u različitim temperaturnim okruženjima, može se poduzeti nekoliko mjera.
Prvo, u proizvodnji konektora treba koristiti visokokvalitetne materijale sa niskim CTE-om. Na primjer, korištenje keramike sa odličnom termičkom stabilnošću za ferule i plastike s odgovarajućim CTE za tijela može pomoći u smanjenju utjecaja temperaturnih promjena.
Drugo, pravilna instalacija i održavanje su ključni. Tokom instalacije, konektori treba da budu instalirani u okruženju sa kontrolisanom temperaturom kako bi se osiguralo pravilno poravnanje. Treba provoditi redovne inspekcije kako bi se otkrili bilo kakvi znakovi oštećenja ili degradacije uzrokovane promjenama temperature.
Treće, može se uzeti u obzir i zaštita životne sredine. U primjenama na otvorenom ili u teškim uvjetima, korištenje zaštitnih kućišta ili ormarića može pomoći u zaštiti konektora od ekstremnih temperatura. Ova kućišta mogu pružiti izolaciju i održavati stabilniju temperaturu oko konektora.
7. Zaključak i poziv na akciju
U zaključku, temperatura ima dubok uticaj na performanse optičkih MU konektora. To može uticati na gubitak umetanja, povratni gubitak i dugoročnu pouzdanost konektora. Kao dobavljač optičkih MU konektora, razumijemo važnost obezbjeđenja visokokvalitetnih proizvoda koji mogu izdržati širok raspon temperaturnih uvjeta.
Ako ste na tržištu pouzdanih optičkih konektora, uključujući optičke MU konektore, pozivamo vas da nas kontaktirate za više informacija. Naš tim stručnjaka može vam pružiti detaljne specifikacije proizvoda i pomoći vam da odaberete prave konektore za vaše specifične aplikacije. Bilo da gradite data centar, telekomunikacionu mrežu ili bilo koji drugi sistem sa optičkim vlaknima, mi smo tu da vas podržimo.
Reference
- "Priručnik za optičke konektore" od Johna Seniora
- "Sistemi komunikacije optičkim vlaknima" Gerda Keizera
- Tehnički izvještaji vodećih proizvođača optičkih komponenti.
